Кремний. Строение полупроводников

1. Кремний - полупроводник

http://presentaci.ru/download/10719/

2. Строение полупроводников

• Виды проводимости: собственная и
примесная.
• Контакт двух полупроводников с P и n
проводимостью.
• P-n переход и его свойство.
• Полупроводниковый диод и его
применение.
• Применение полупроводников.

3.

Виды примесной
проводимости: акцепторная (p- типа )
и донорная (n- типа)
Виды примесной проводимости:
акцепторная (p- типа ) и донорная (nтипа)

4.

Кристаллическая решетка
кремния.
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4

5.

Собственная проводимость
полупроводников
+4
+4
+4
+4
+4
+4
+
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4
+4

6.

Полупроводники n- типа
ПРИМЕСИ,
ПОСТАВЛЯЮЩИЕ
ЭЛЕКТРОНЫ
ПРОВОДИМОСТИ БЕЗ
ВОЗНИКНОВЕНИЯ
РАВНОГО ИМ
КОЛИЧЕСТВА «ДЫРОК»,
НАЗЫВАЮТСЯ
ДОНОРНЫМИ .

7.

Полупроводники p- типа.
ПРИМЕСИ,
ЗАХВАТЫВАЮЩИЕ
ЭЛЕКТРОНЫ И
СОЗДАЮЩИЕ ТЕМ
САМЫМ ПОДВИЖНЫЕ
«ДЫРКИ», НЕ
УВЕЛИЧИВАЯ ПРИ ЭТОМ
ЧИСЛА ЭЛЕКТРОНОВ
ПРОВОДИМОСТИ,
НАЗЫВАЮТСЯ
АКЦЕПТОРНЫМИ.

8.

Контакт двух полупроводников
p и n проводимостью.
p
+
+
n
+
+
+
+
–
+
+
–
+
+
+
–
+
+
–
+
+
+
+
+
+
+
+
+
+
+
–
–
–
+
+
–
–
+
+
–
–
+
+
+
–
+
+
+
+
–
–
+
–
–
–
–
–
–
–
–
–

9.

p-n переход.

10.

Строение полупроводников
- -
Si
- -
- -
Si
Si
- -
-
- -
- -
Si
-
Si
Si
- -
Si
-
- -
- -
-
Si
-
- -
Si
- -
-

11.

Собственная проводимость
- -
Si
- -
- -
Si
Si
- -
-
- -
- -
Si
-
Si
-
Si
- -
Si
-
- -
-
- -
-
Si
-
- -
Si
- -
-

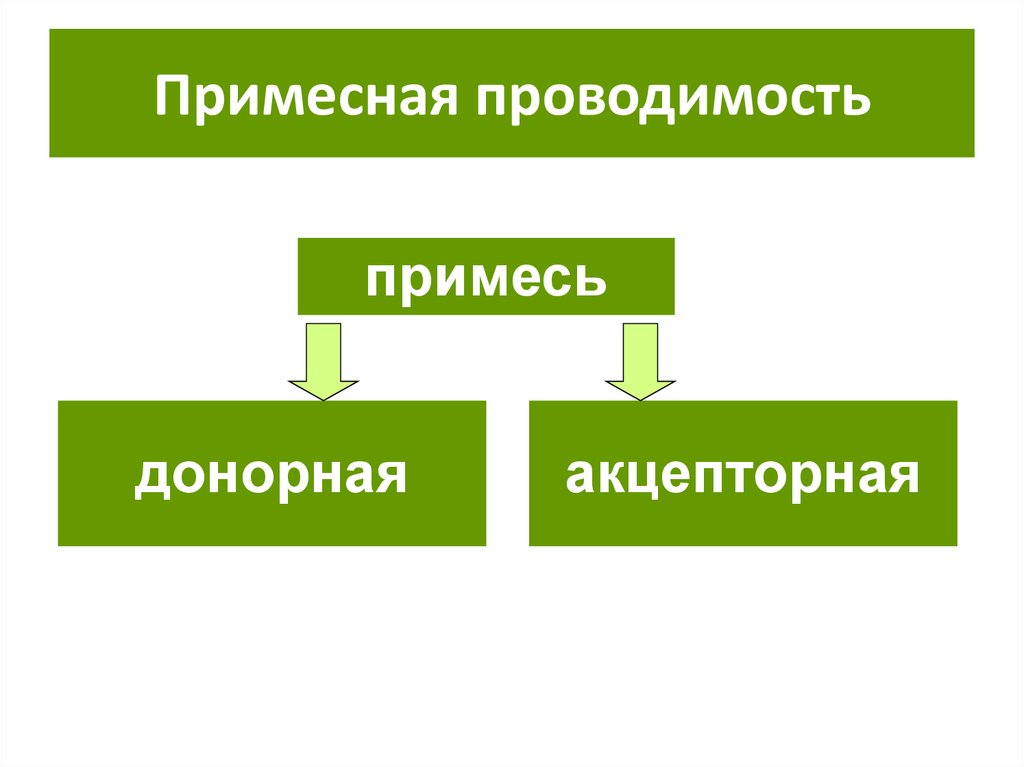

12. Примесная проводимость

примесь
донорная
акцепторная

13.

Донорная примесь
- -
Si
- -
- -
Si
Si
- -
-
- -
- -
Si
-
As
Si
+
Si
- -
Si
-
- -
- -
Полупроводник
n-типа
Si
-
Si
- -
основные электроны
неосновные дырки
- -
носители
заряда:
-

14.

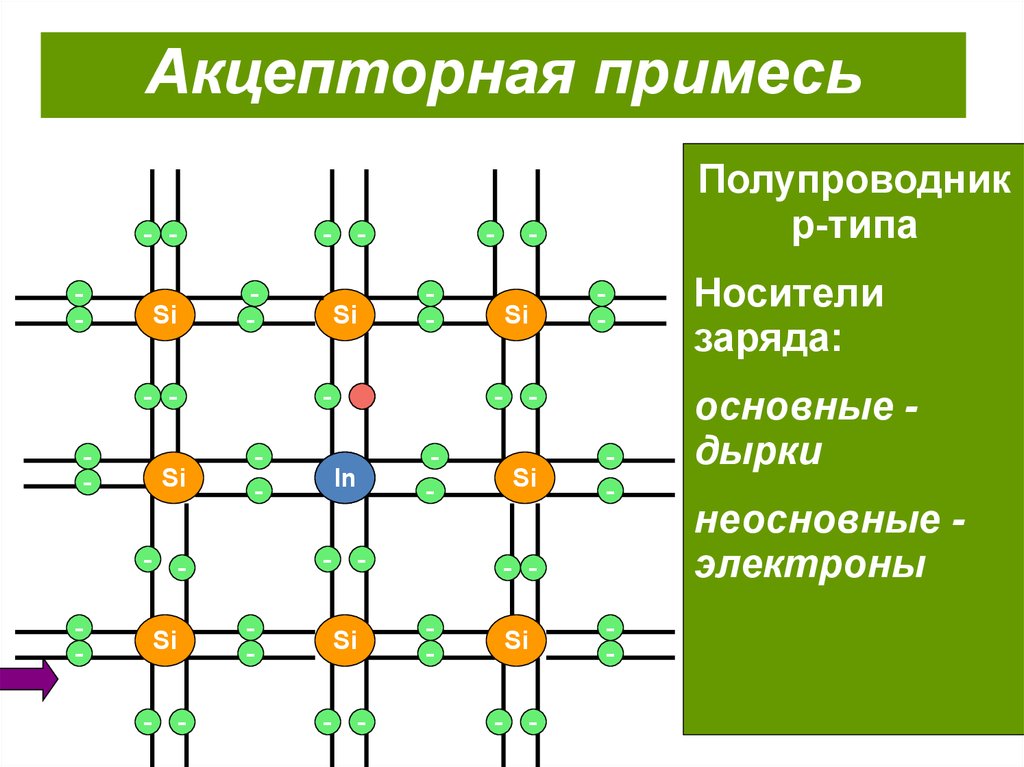

Акцепторная примесь
- -
Si
- -
- -
Si
Si
- -
-
- -
- -
Si
-
Si
In
Si
- -
Si
-
- -
- -
Полупроводник
p-типа
Si
-
- -
Si
- -
-
Носители
заряда:
основные дырки
неосновные электроны

15.

Какого
90
типа — электронная или дырочная — будет проводимость
232
германия, если к нему добавить в небольших количествах фосфор?
индий? галлий? сурьму?

16.

Какую примесь необходимо добавить, чтобы получить:
a) полупроводник p-типа
b) полупроводник n-типа
- -
Ge
- -
- -
Ge
Ge
- -
-
- -
- -
Ge
-
Ge
Ge
- -
Ge
-
- -
- -
-
Ge
-
- -
Si
- -
-
