Изготовление конструкций с сотовым заполнителем

1.

Федеральное агентство по образованию
Государственное образовательное учреждение высшего
Профессионального образования
НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ им. Р.Е.Алексеева
ИНСТИТУТ ТРАНСПОРТНЫХ СИСТЕМ
Выполнил: ст.гр.С13-ЛА2 Смирнов С.А.
Проверил: Курников Н.А.
2017 г.

2.

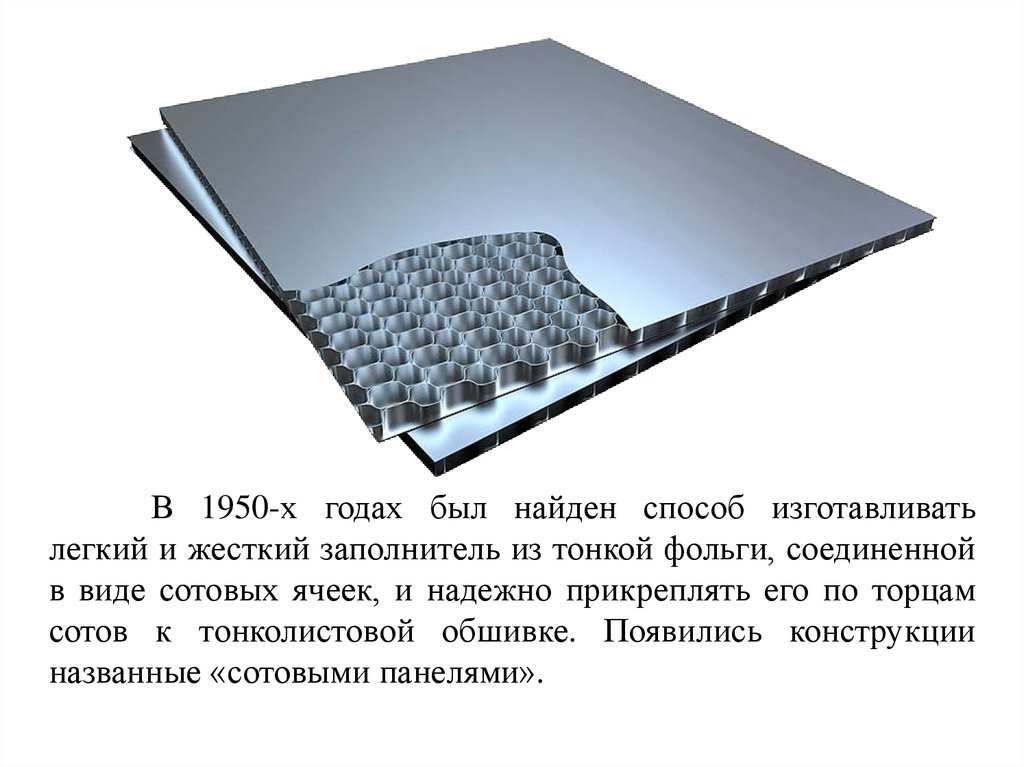

В 1950-х годах был найден способ изготавливать
легкий и жесткий заполнитель из тонкой фольги, соединенной
в виде сотовых ячеек, и надежно прикреплять его по торцам
сотов к тонколистовой обшивке. Появились конструкции
названные «сотовыми панелями».

3.

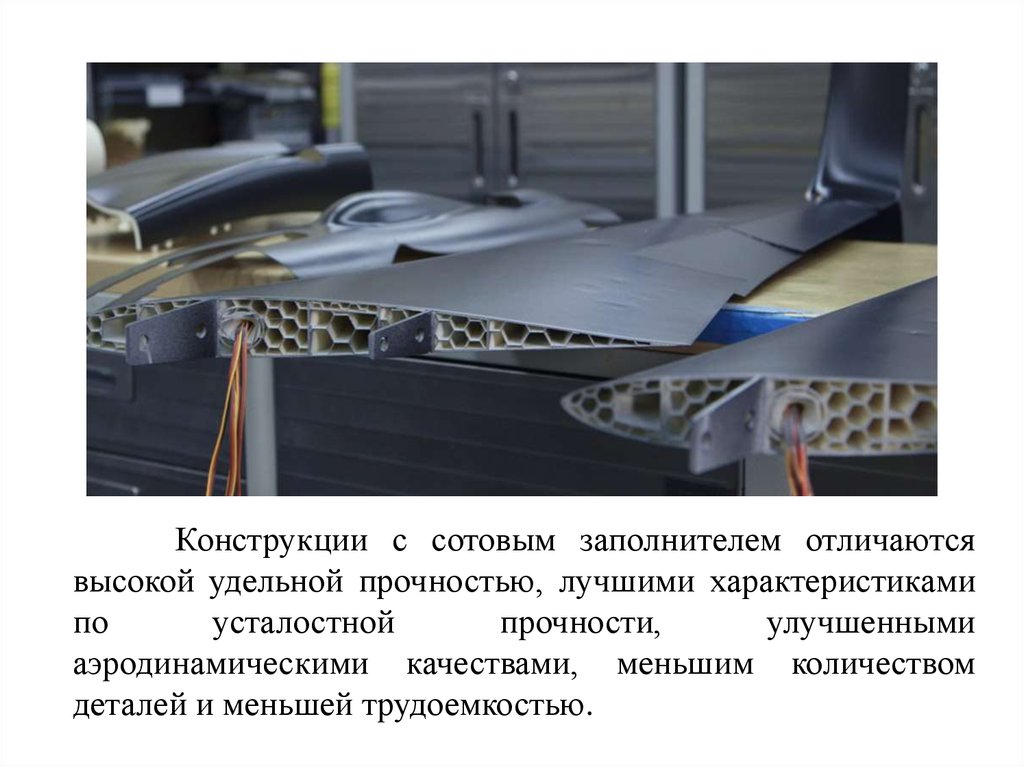

Конструкции с сотовым заполнителем отличаются
высокой удельной прочностью, лучшими характеристиками
по
усталостной
прочности,
улучшенными
аэродинамическими качествами, меньшим количеством
деталей и меньшей трудоемкостью.

4.

Технологический процесс сборки панели с
сотовым заполнителем состоит из следующих
основных операций:
изготовление
сотового заполнителя и придания ему
требуемых форм и размеров;
подготовка обшивки, деталей каркаса и сот к
склеиванию, нанесения клея, сборка и склеивание
панелей;
контроль качества склеивания.

5.

Типы сотовых панелей:
Неметаллические и дюралевые клееные панели
Титановые и стальные панели, свариваемые
по методу фирмы «Стресскин»
Титановые диффузионно-сварные панели
Титановые и стальные паяные панели

6.

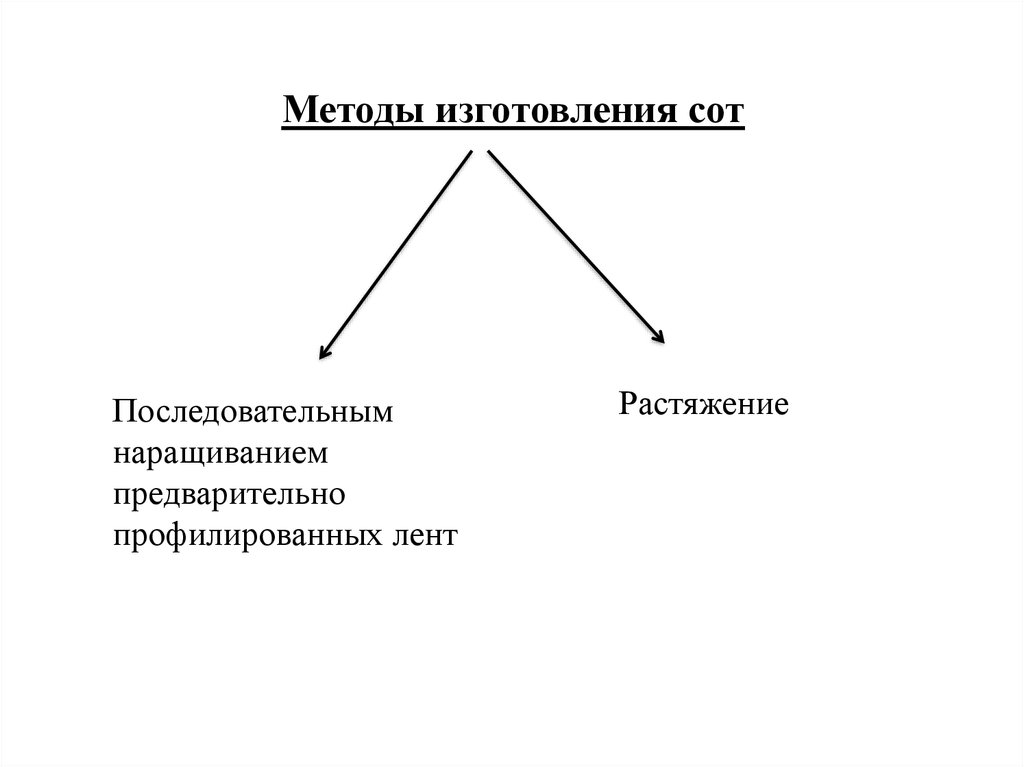

Методы изготовления сот
Последовательным
наращиванием
предварительно
профилированных лент
Растяжение

7.

Трехслойная сотовая конструкция

8.

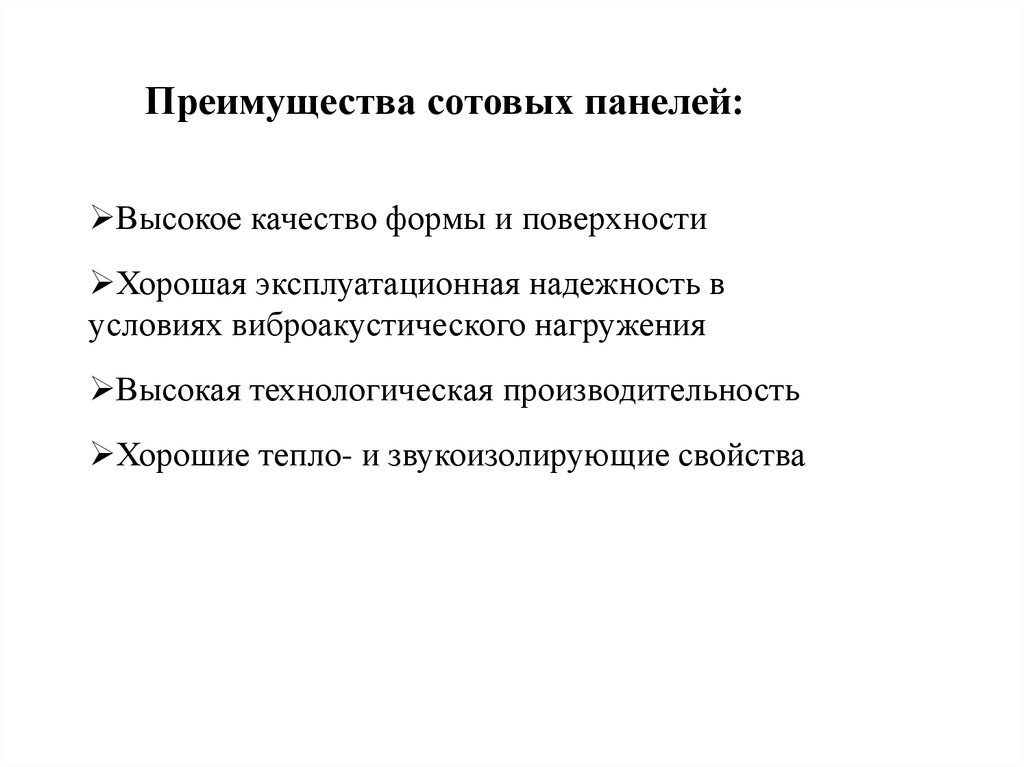

Преимущества сотовых панелей:
Высокое качество формы и поверхности
Хорошая эксплуатационная надежность в
условиях виброакустического нагружения
Высокая технологическая производительность
Хорошие тепло- и звукоизолирующие свойства

9.

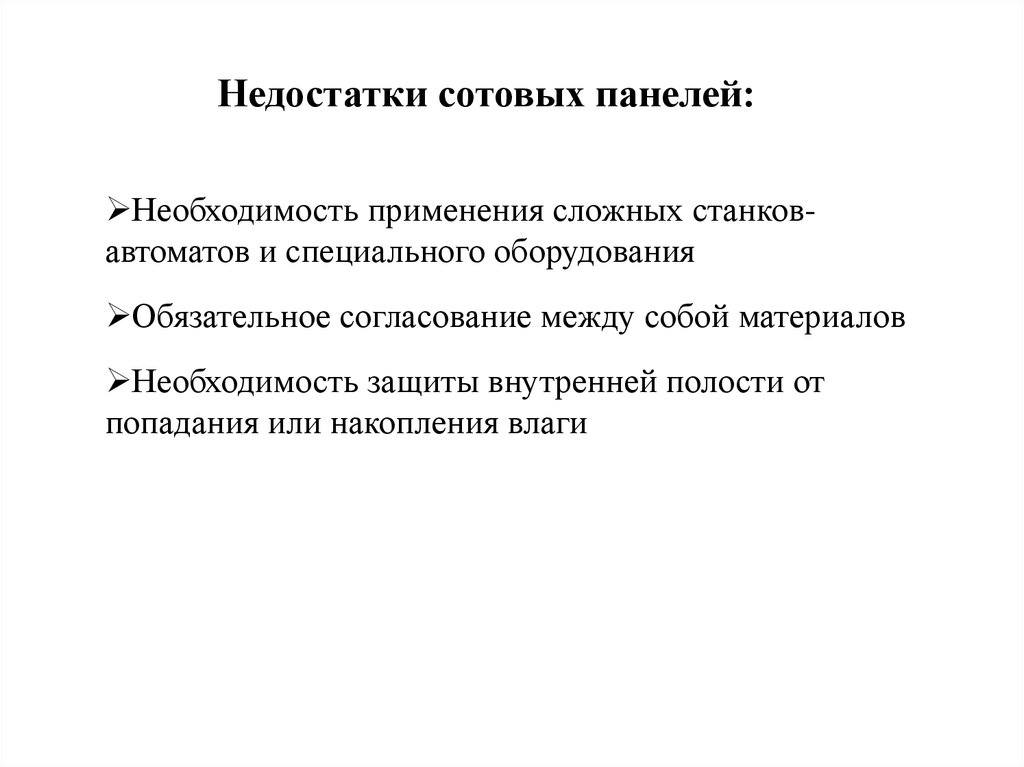

Недостатки сотовых панелей:
Необходимость применения сложных станковавтоматов и специального оборудования
Обязательное согласование между собой материалов
Необходимость защиты внутренней полости от
попадания или накопления влаги

10.

Общий вид клееных, паяных и диффузионносварных сотовых панелей

11.

12.

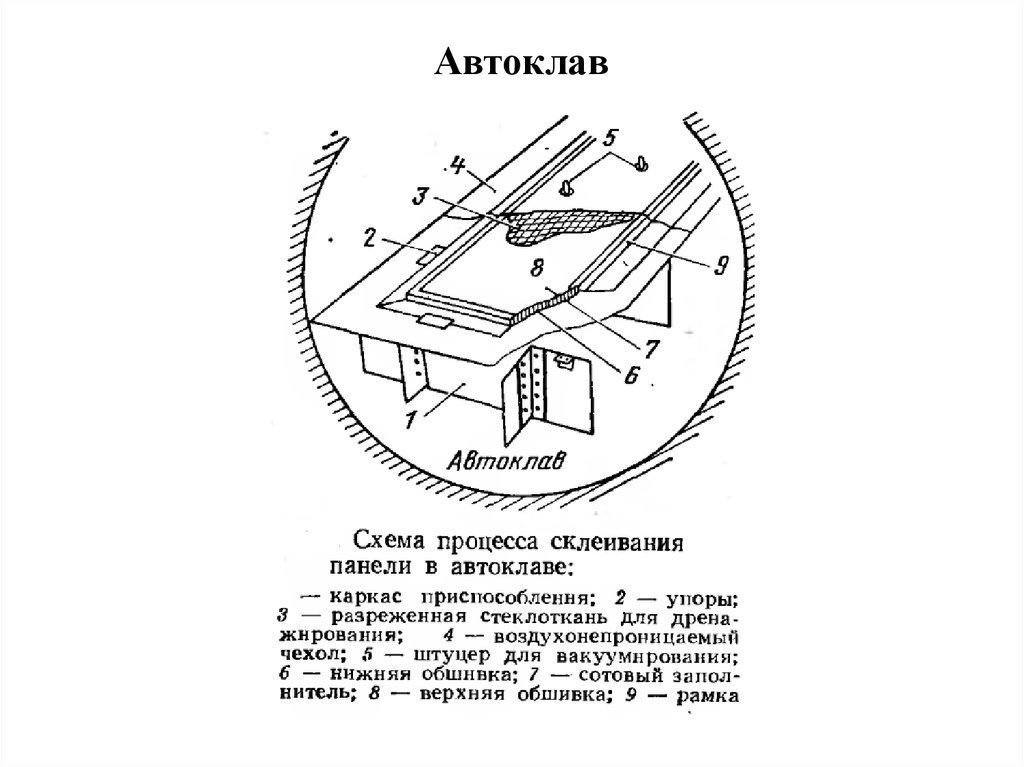

Автоклав

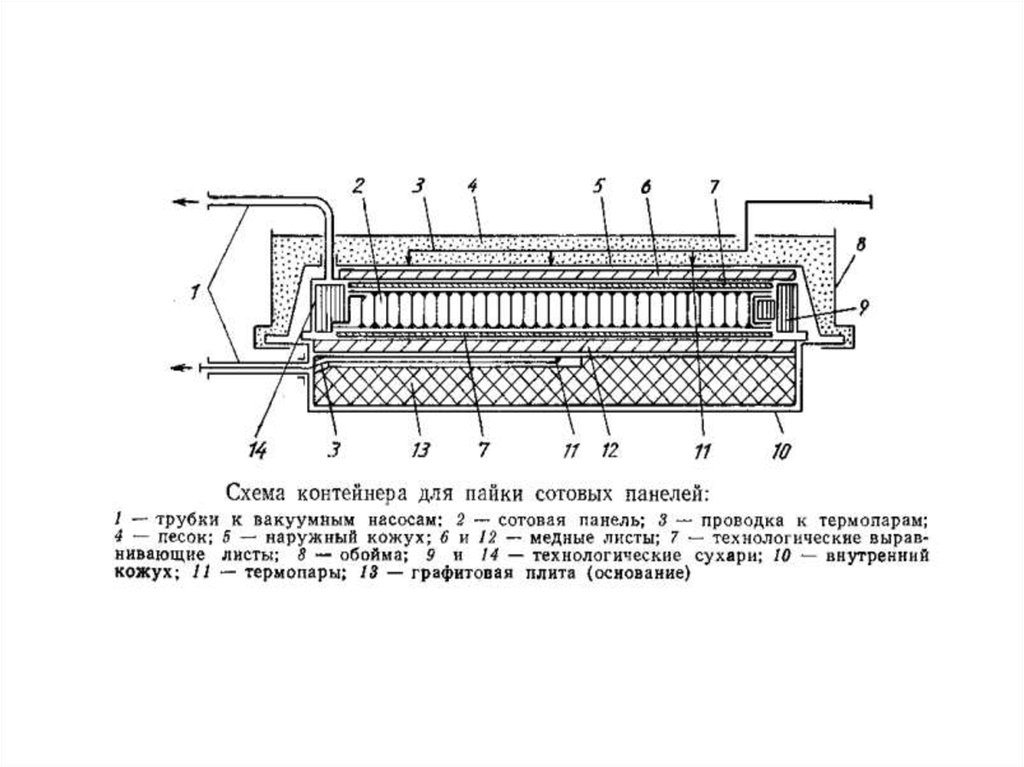

13.

14.

Сотовая панель по методу фирмы «Стресскин»

15.

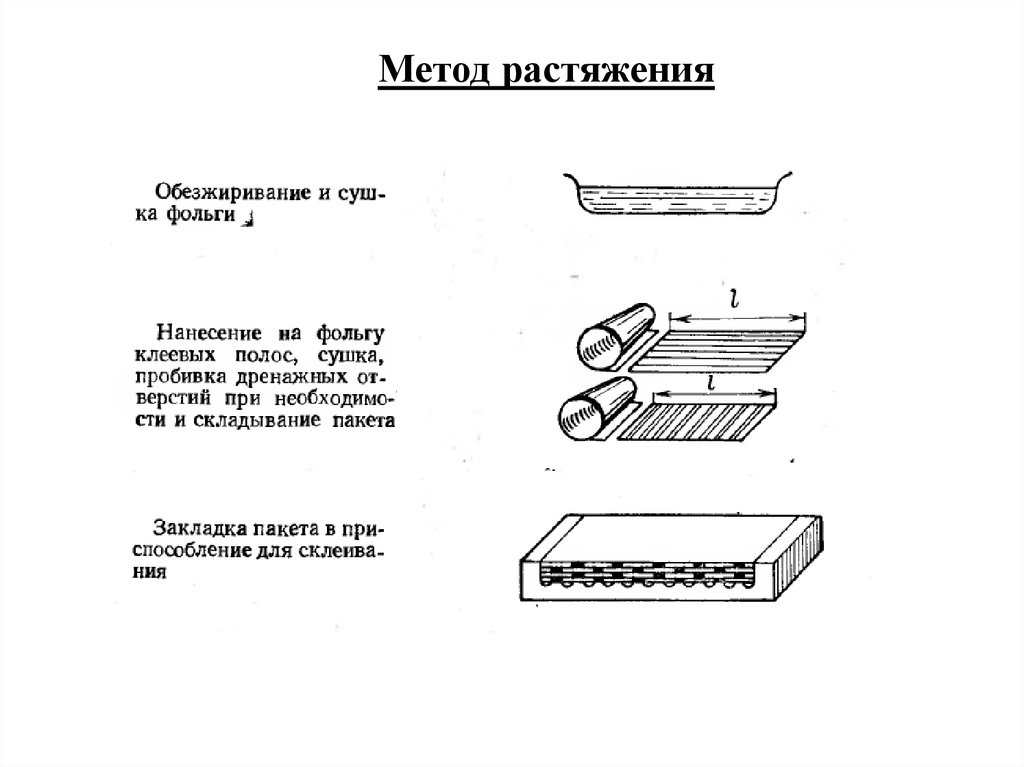

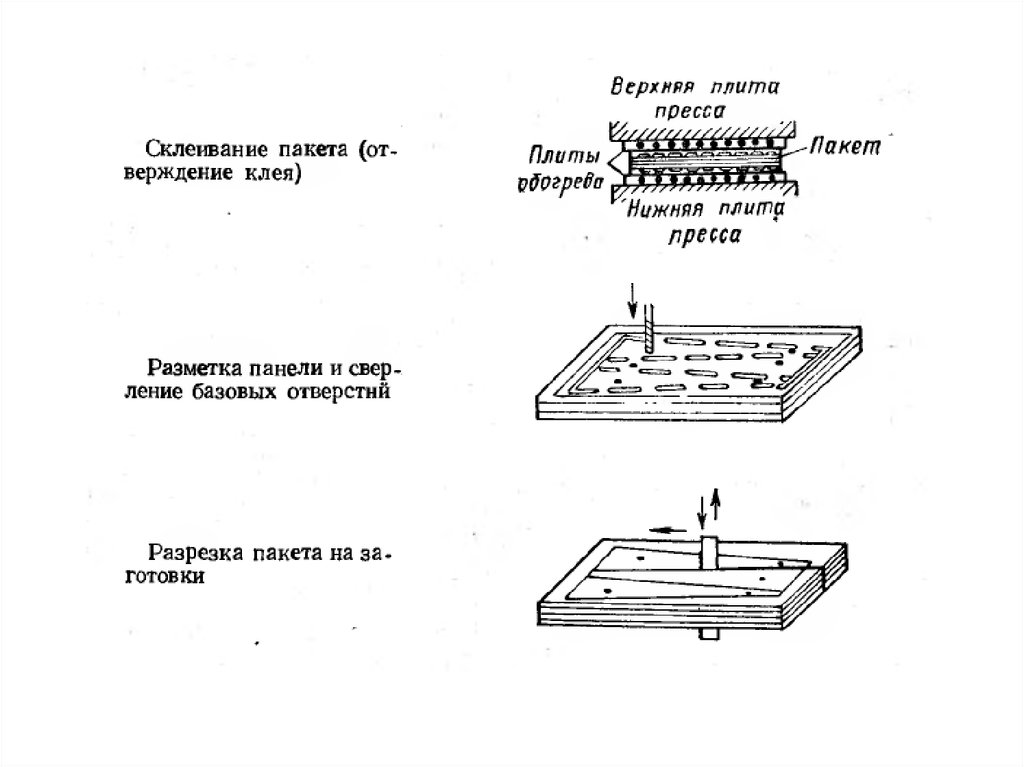

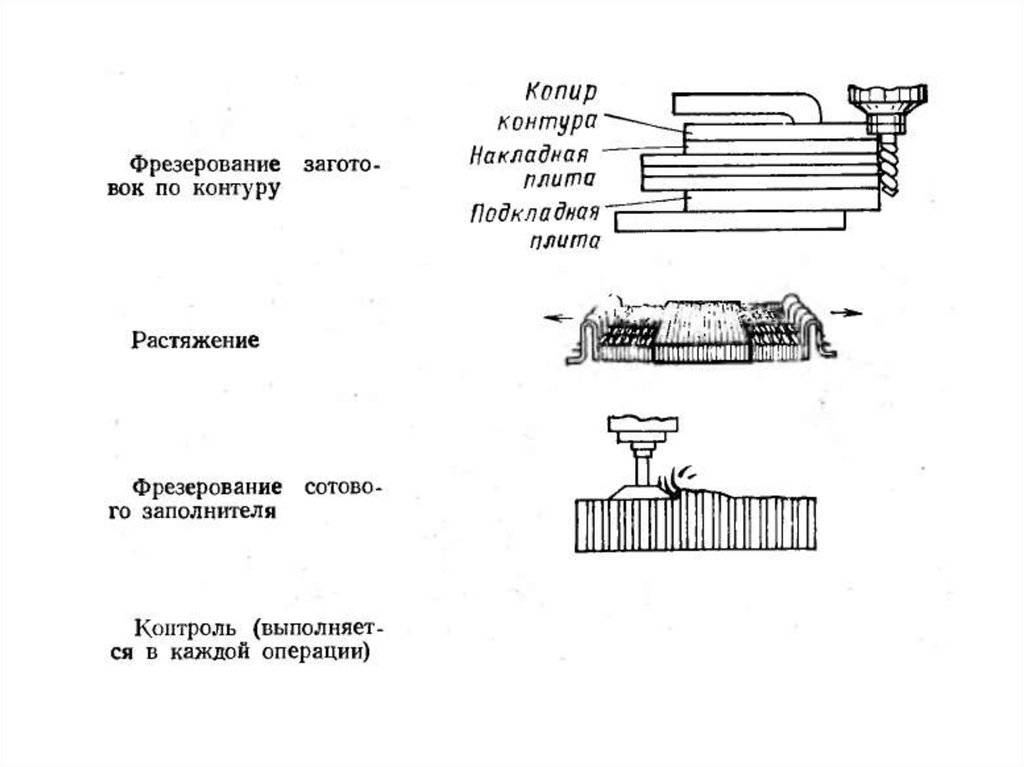

Метод растяжения

16.

17.

18.

19.

Список литературы:
1.
2.
3.
Технология самолетостроения: Учебник для авиационных
вузов/А. Л. Абибов, Н. М. Бирюков, В. В. Бойцов
Проектирование конструкций самолетов: Учебник для
студентов вузов/ Е.С.Войт, А.И.Ендогур
Берсудский В. Е., Крысин В. Н., Лесных С. И. Технология
изготовления сотовых авиационных конструкций. М.:
Машиностроение, 1975. 295 с.
