Компенсация температурных деформаций трубопроводов

1. Компенсация температурных деформаций трубопроводов

2.

Термическое удлинение труб в мм
Длина трубы 50метров
Walraven Group
Различие температуры (ΔT): 50ºC
2

3.

Термическое удлинение труб
Метод расчёта:
ΔL = L x α x ΔT
ΔL = изменение длины в мм
L
= длина трубы в метрах
α
= коэффициент линейного
удлинения (= макс.
допустимое удлинение в
материале)
ΔT = разница температур
(Tmax – Tmin)
Walraven Group
3

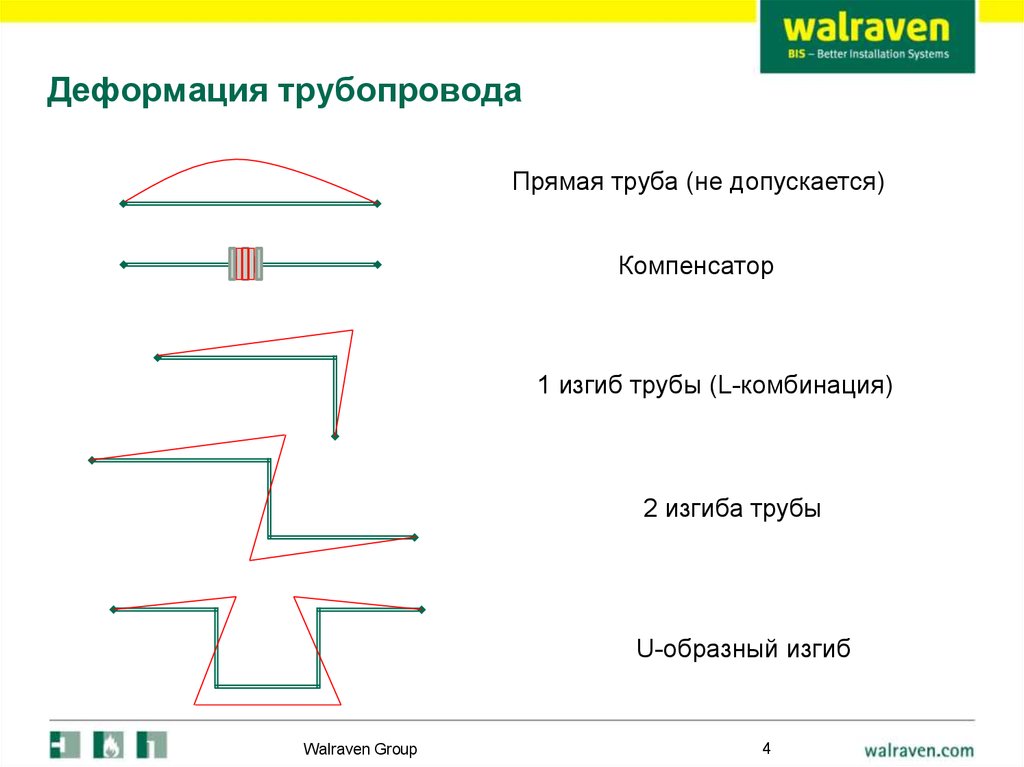

4. Деформация трубопровода

Прямая труба (не допускается)
Компенсатор
1 изгиб трубы (L-комбинация)
2 изгиба трубы
U-образный изгиб
Walraven Group
4

5. BIS неподвижные опоры и скользящие элементы

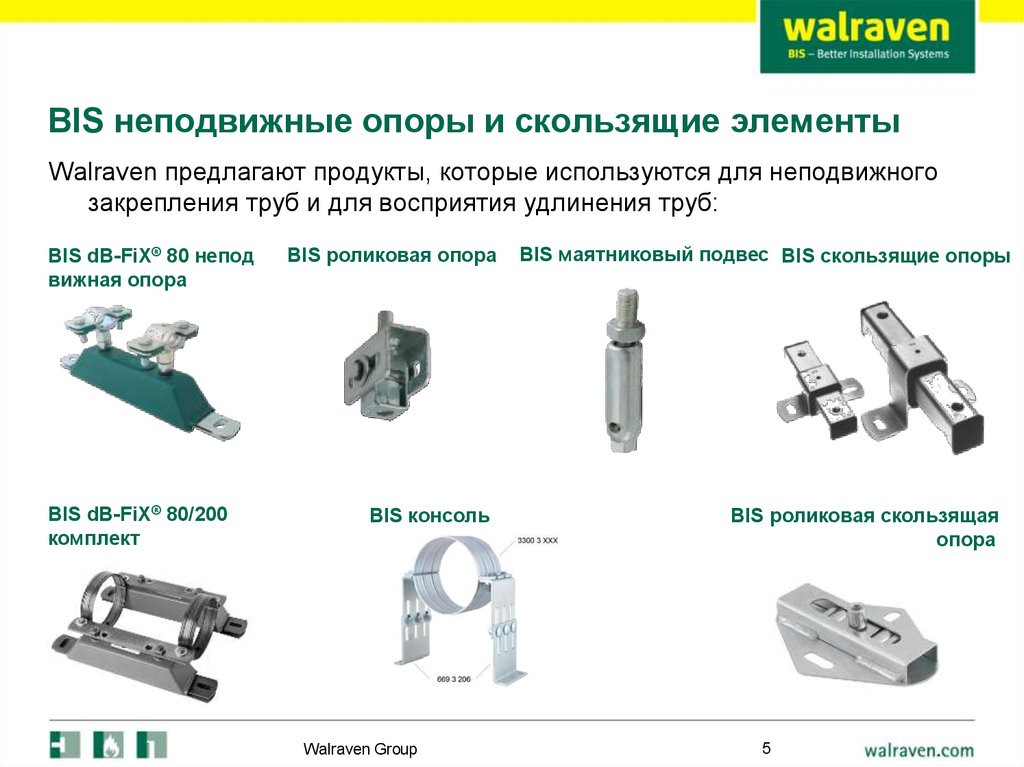

Walraven предлагают продукты, которые используются для неподвижного
закрепления труб и для восприятия удлинения труб:
BIS dB-FiX® 80 непод
вижная опора
BIS dB-FiX® 80/200
комплект
BIS роликовая опора
BIS консоль
Walraven Group
BIS маятниковый подвес BIS скользящие опоры
BIS роликовая скользящая
опора
5

6. Деформация трубопровода, направленная

Неподвижная опора
Скользящая опора
Компенсатор
1 изгиб трубы (L-комбинация)
2 изгиба трубы
U-образный изгиб
Walraven Group
6

7.

Конструктивные особенности размещения
неподвижных опор
2. Соединения трубопроводов,
чувствительные к деформации
1. Оборудование
3. Противопожарные проходки
без возможности перемещения
Technical Support
4. Разделение больших участков
трубопровода на мелкие
7

8.

Конструктивные особенности размещения
скользящих опор
1. Возможность перемещения трубопровода в пространстве
2. Направление деформации
3. Наличие компенсатора
Technical Support
8

9.

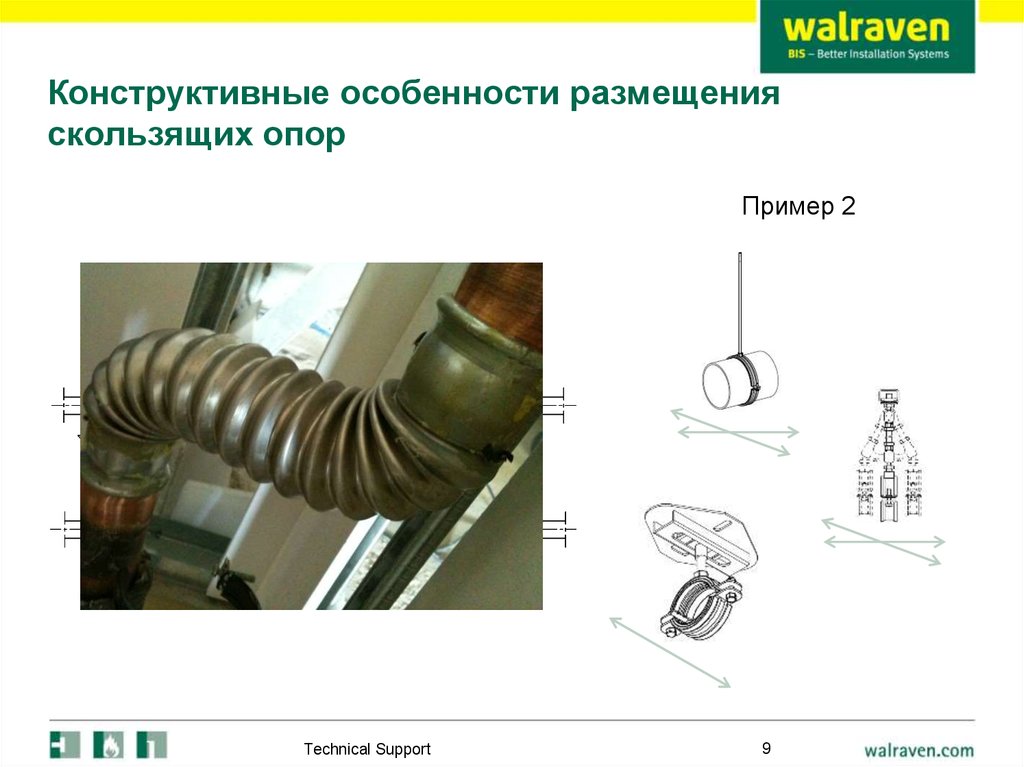

Конструктивные особенности размещения
скользящих опор
Пример 2
Пример 1
Technical Support
9

10. BIS неподвижные опоры и скользящие элементы

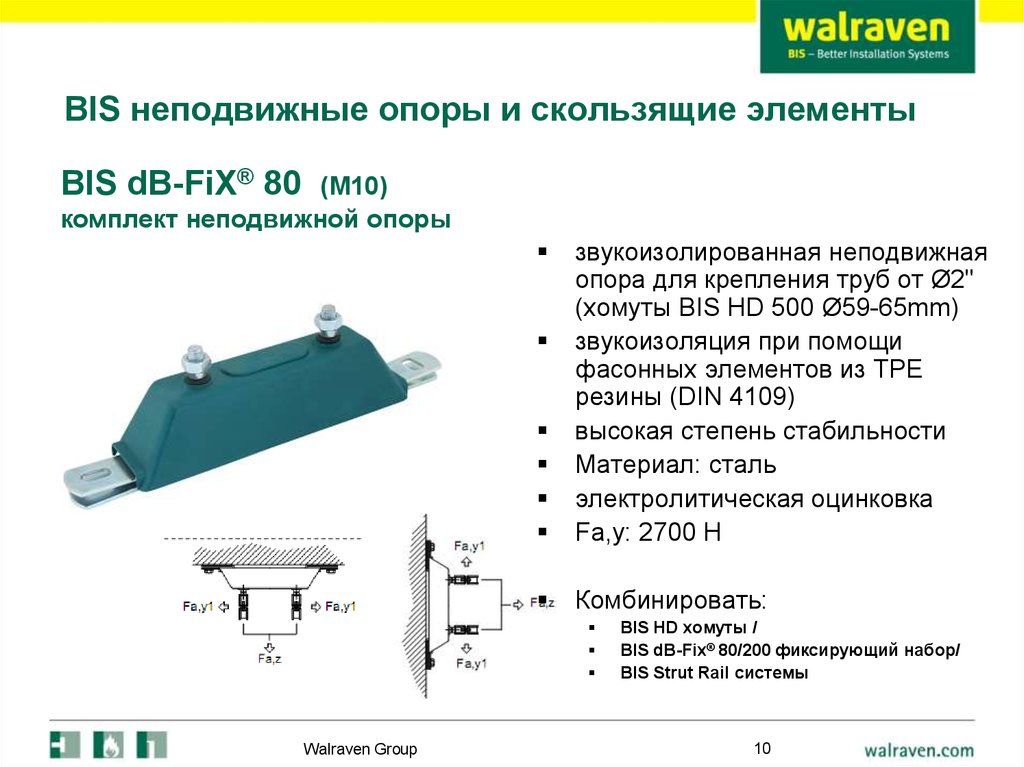

BIS dB-FiX® 80
(M10)
комплект неподвижной опоры
звукоизолированная неподвижная
опора для крепления труб от Ø2"
(хомуты BIS HD 500 Ø59-65mm)
звукоизоляция при помощи
фасонных элементов из TPE
резины (DIN 4109)
высокая степень стабильности
Материал: сталь
электролитическая оцинковка
Fa,y: 2700 Н
Комбинировать:
Walraven Group
BIS HD хомуты /
BIS dB-Fix® 80/200 фиксирующий набор/
BIS Strut Rail системы
10

11. BIS неподвижные опоры и скользящие элементы

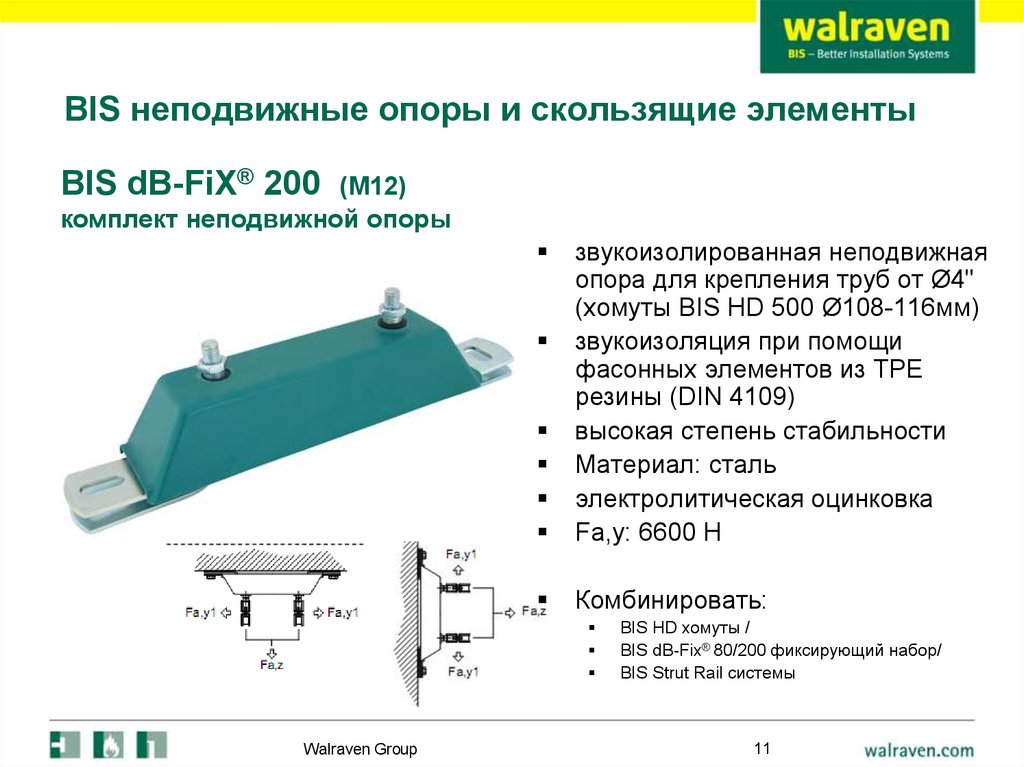

BIS dB-FiX® 200
(M12)
комплект неподвижной опоры
звукоизолированная неподвижная
опора для крепления труб от Ø4"
(хомуты BIS HD 500 Ø108-116мм)
звукоизоляция при помощи
фасонных элементов из TPE
резины (DIN 4109)
высокая степень стабильности
Материал: сталь
электролитическая оцинковка
Fa,y: 6600 Н
Комбинировать:
Walraven Group
BIS HD хомуты /
BIS dB-Fix® 80/200 фиксирующий набор/
BIS Strut Rail системы
11

12. BIS неподвижные опоры и скользящие элементы

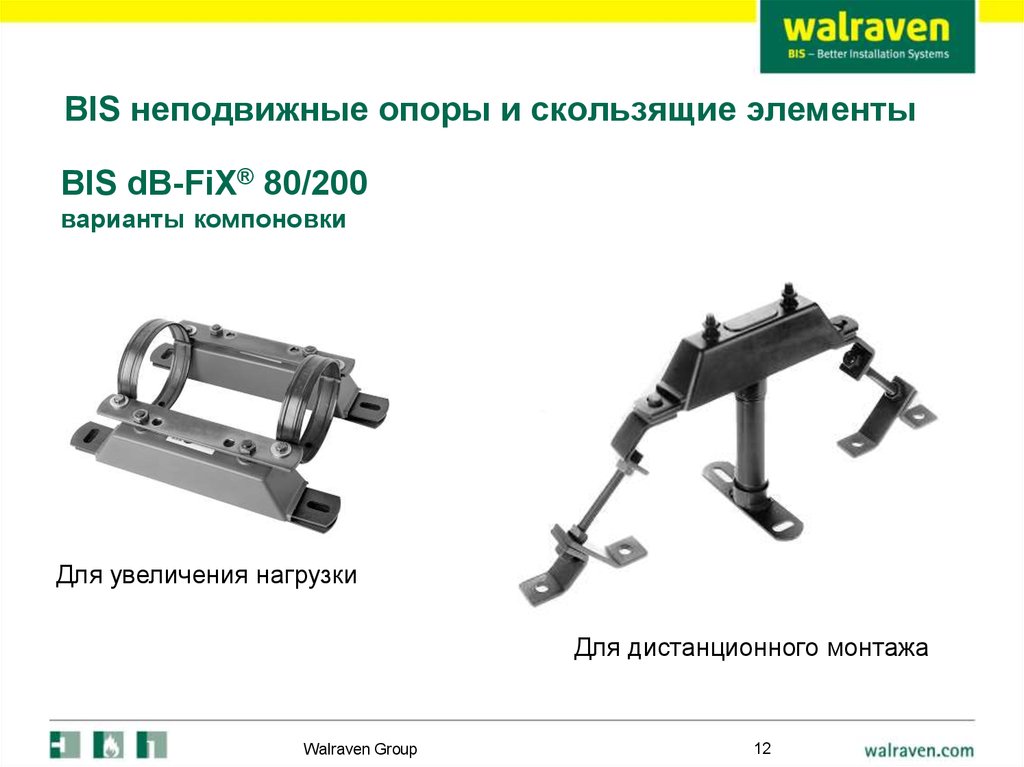

BIS dB-FiX® 80/200
варианты компоновки
Для увеличения нагрузки
Для дистанционного монтажа
Walraven Group
12

13. BIS неподвижные опоры и скользящие элементы

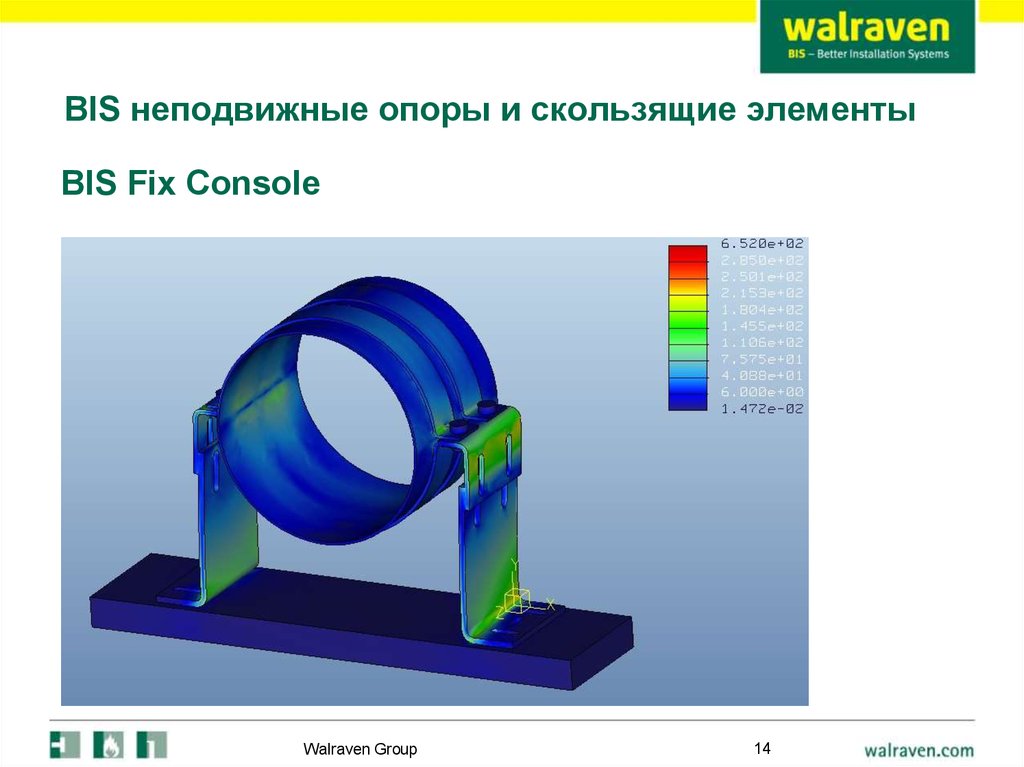

BIS Fix Console
для труб ≤ 8” (ø 219,1 мм)
Неподвижная опора для крепления труб
при высоких нагрузках
Материал: сталь
электролитическая оцинковка
Fa,y: 8000 Н
Комбинировать:
BIS HD хомуты /
BIS Strut Rail системы
Walraven Group
13

14. BIS неподвижные опоры и скользящие элементы

BIS Fix Console
Walraven Group
14

15. BIS неподвижные опоры и скользящие элементы

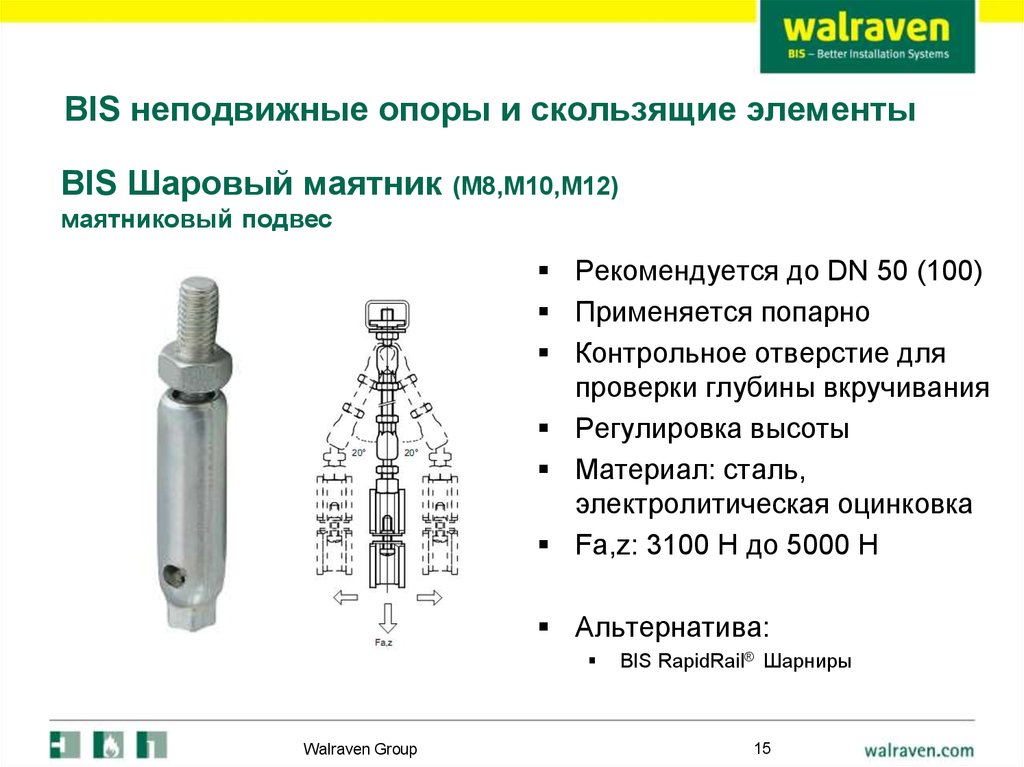

BIS Шаровый маятник (M8,M10,M12)
маятниковый подвес
Рекомендуется до DN 50 (100)
Применяется попарно
Контрольное отверстие для
проверки глубины вкручивания
Регулировка высоты
Материал: сталь,
электролитическая оцинковка
Fa,z: 3100 Н до 5000 Н
Альтернатива:
Walraven Group
BIS RapidRail® Шарниры
15

16. BIS неподвижные опоры и скользящие элементы

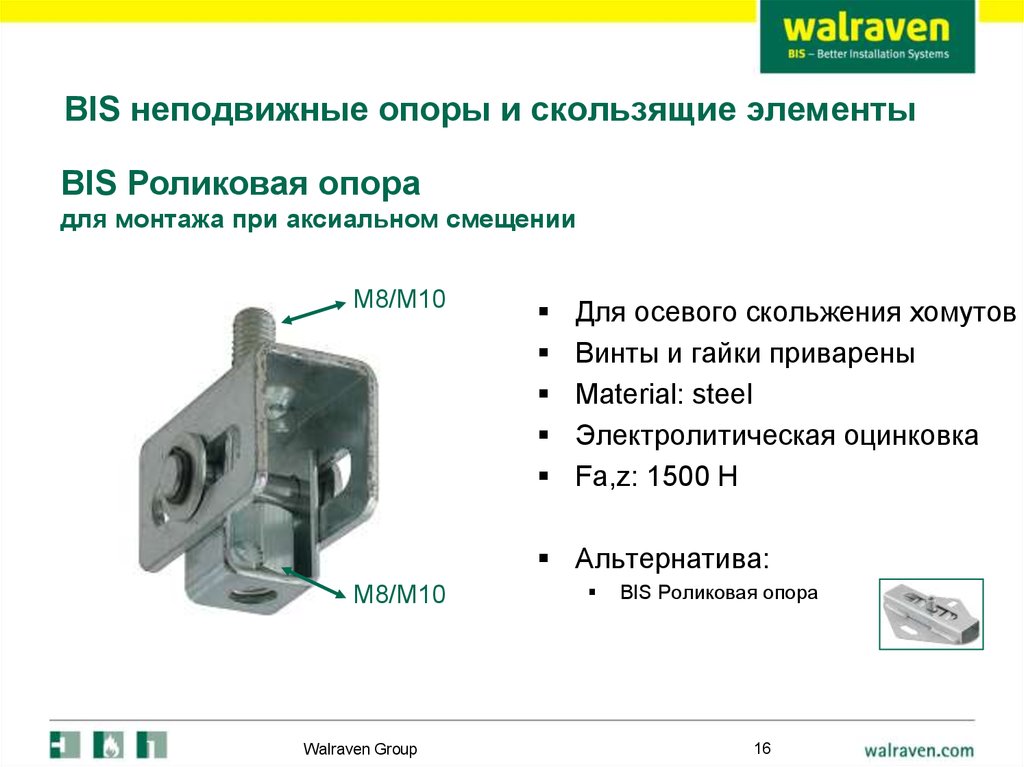

BIS Роликовая опора
для монтажа при аксиальном смещении
M8/М10
Для осевого скольжения хомутов
Винты и гайки приварены
Material: steel
Электролитическая оцинковка
Fa,z: 1500 Н
Альтернатива:
M8/М10
Walraven Group
BIS Роликовая опора
16

17. BIS неподвижные опоры и скользящие элементы

BIS Маятниковый подвес (М8)
Для компенсации перемещений
в одном или в двух направлениях
Рекомендуется для пластиковых
труб
Электролитическая оцинковка
Fa,z: 520 Н
Альтернатива:
Walraven Group
BIS Роликовая опора
17

18. BIS неподвижные опоры и скользящие элементы

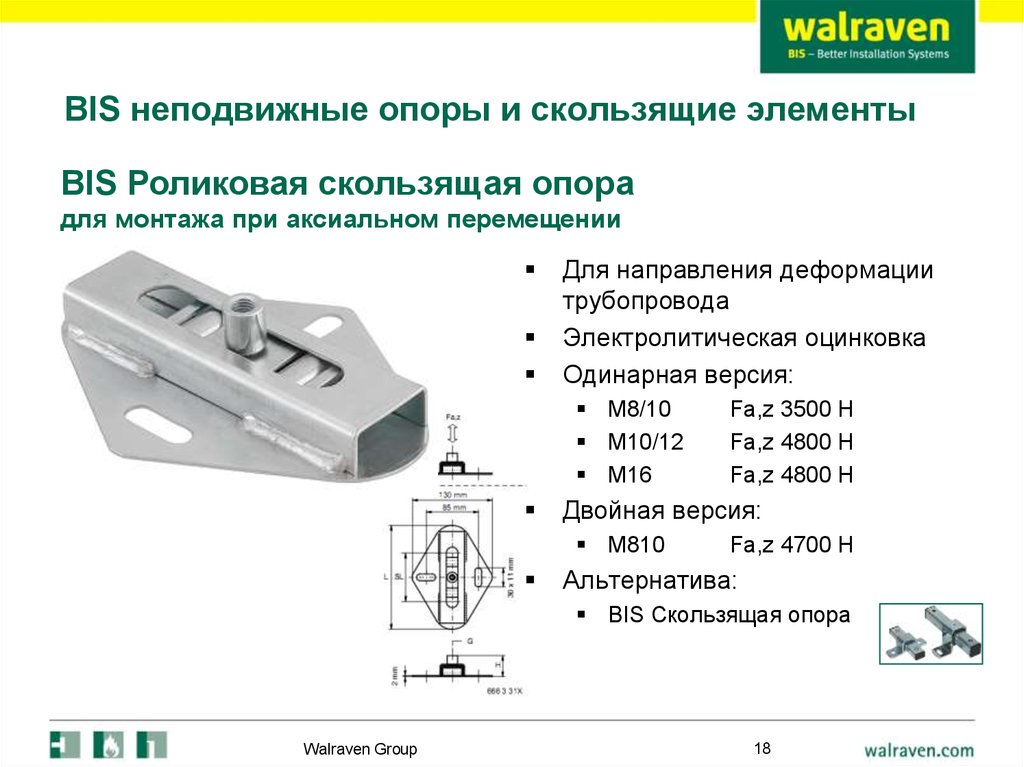

BIS Роликовая скользящая опора
для монтажа при аксиальном перемещении
Для направления деформации
трубопровода
Электролитическая оцинковка
Одинарная версия:
M8/10
M10/12
M16
Двойная версия:
M810
Fa,z 3500 Н
Fa,z 4800 Н
Fa,z 4800 Н
Fa,z 4700 Н
Альтернатива:
BIS Скользящая опора
Walraven Group
18

19. BIS неподвижные опоры и скользящие элементы

BIS Скользящая опора
Для монтажа при аксиальном смещении
Ø13
Δmax 60mm
Δmax 120mm
M8/10
M10/12
Walraven Group
Для направления деформации
трубопровода
Ползунок можно поворачивать
на 90 °
Электролитическая оцинковка
Fa,z 1500 Н и 7500 Н
19

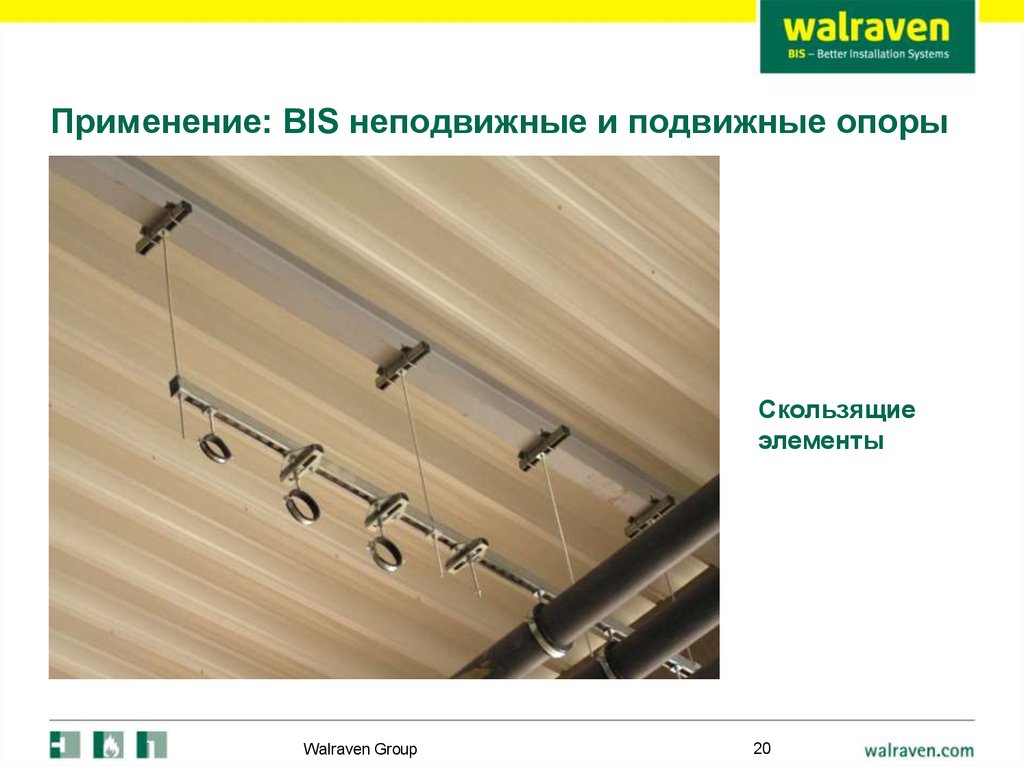

20. Применение: BIS неподвижные и подвижные опоры

Скользящие
элементы
Walraven Group
20

21. BIS неподвижные опоры и подвижные элементы

Неподвижная
опора
(BIS dB-FiX® 200)
Walraven Group
21

22.

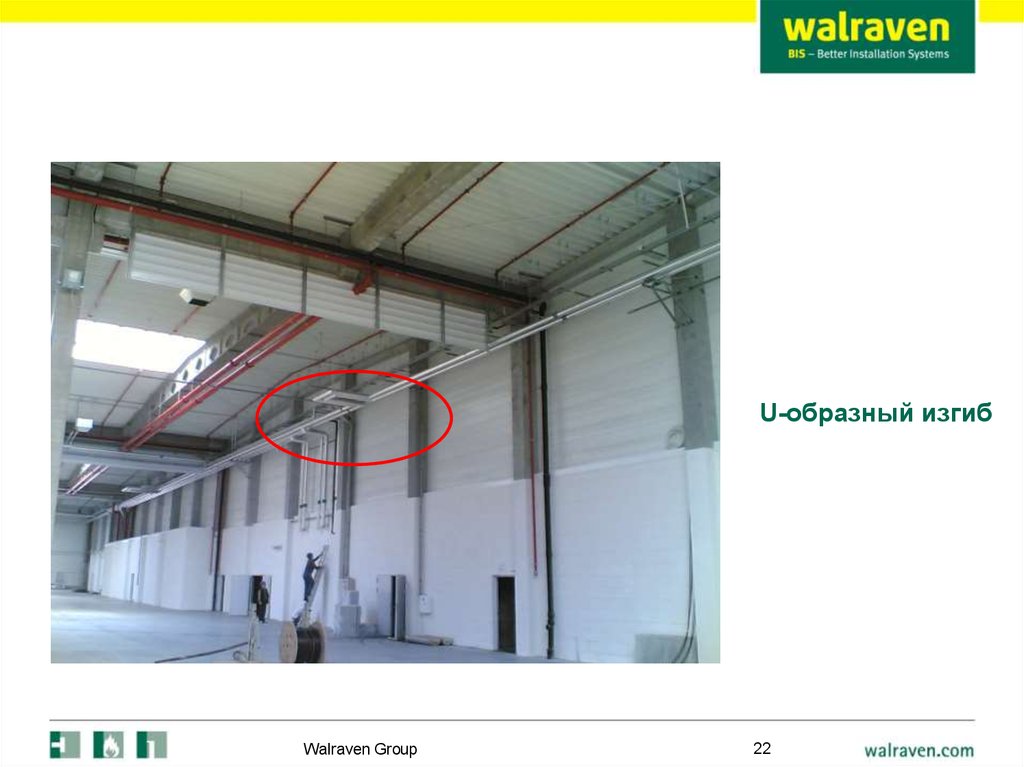

U-образный изгиб
Walraven Group
22

23.

Компенсатор и
Скользящие
элементы
Walraven Group
23
