Кинематика резания

1.

ФАКУЛЬТЕТ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ
КАФЕДРА ”ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ”

2.

ЛЕКЦИЯ №4
“КИНЕМАТИКА РЕЗАНИЯ”
Вопросы
1. Принципиальные кинематические схемы резания.
2. Понятие о системе кинематических геометрических параметров.
Литература
1. Резание материалов/Г.И. Грановский, В.Г.Грановский –М. :Высшая школа
-1985,с.49…57/.

3.

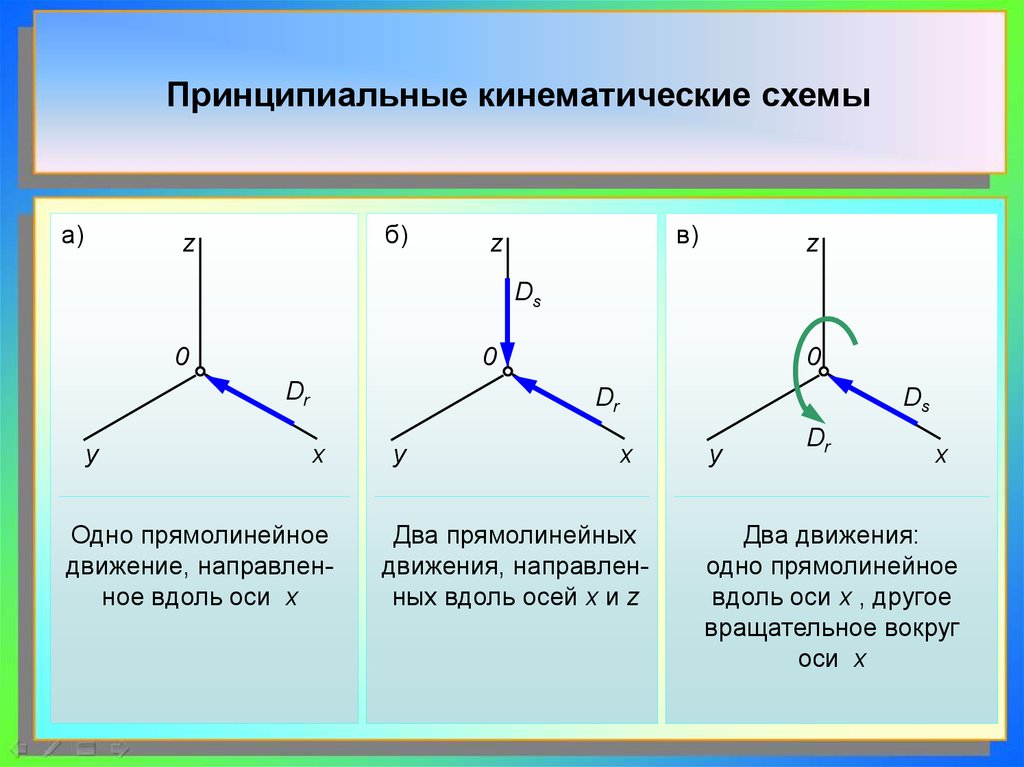

Принципиальные кинематические схемы
а)
б)
z
в)
z
z
Ds
0
0
Dr
y
0
Dr
x
Одно прямолинейное
движение, направленное вдоль оси х
y
Ds
x
Два прямолинейных
движения, направленных вдоль осей x и z
y
Dr
x
Два движения:
одно прямолинейное
вдоль оси х , другое
вращательное вокруг
оси х

4.

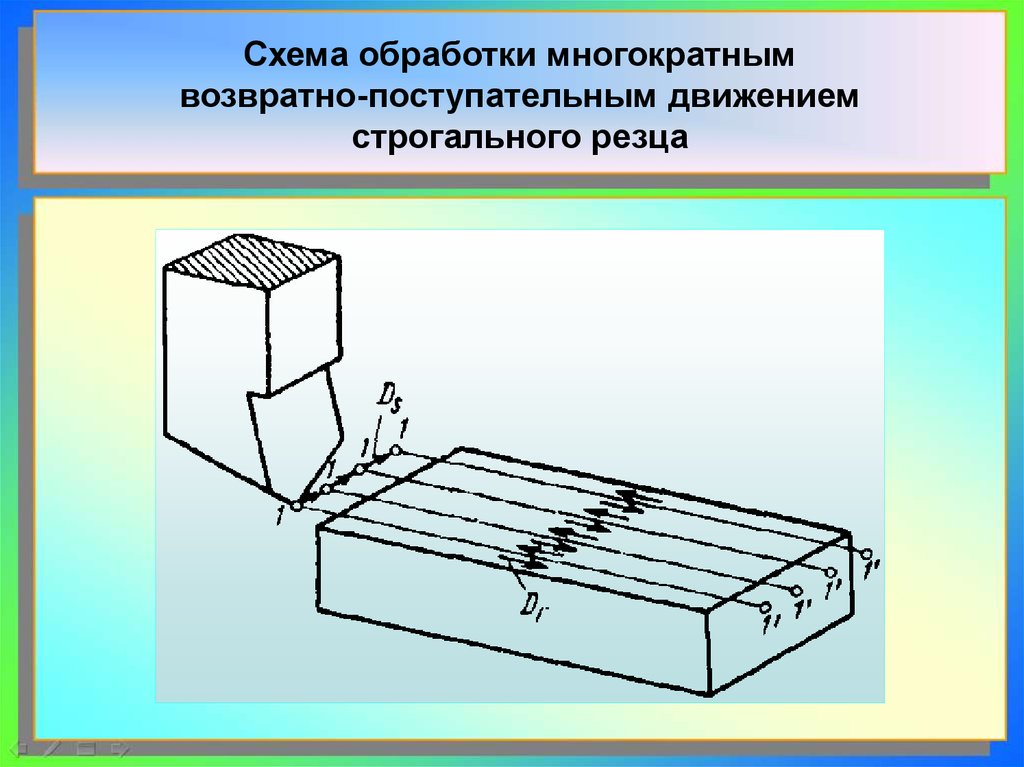

Схема обработки многократным
возвратно-поступательным движением
строгального резца

5.

Схема обработки горизонтальной плоскости
на основе принципиальной кинематической схемы
с одним прямолинейным движением
а)
γ
a
b
R
2
1
3
4
α

6.

Схема обработки горизонтальной плоскости
на основе принципиальной кинематической схемы
с одним прямолинейным движением
б)
g=0
2
3
1
α=0
4

7.

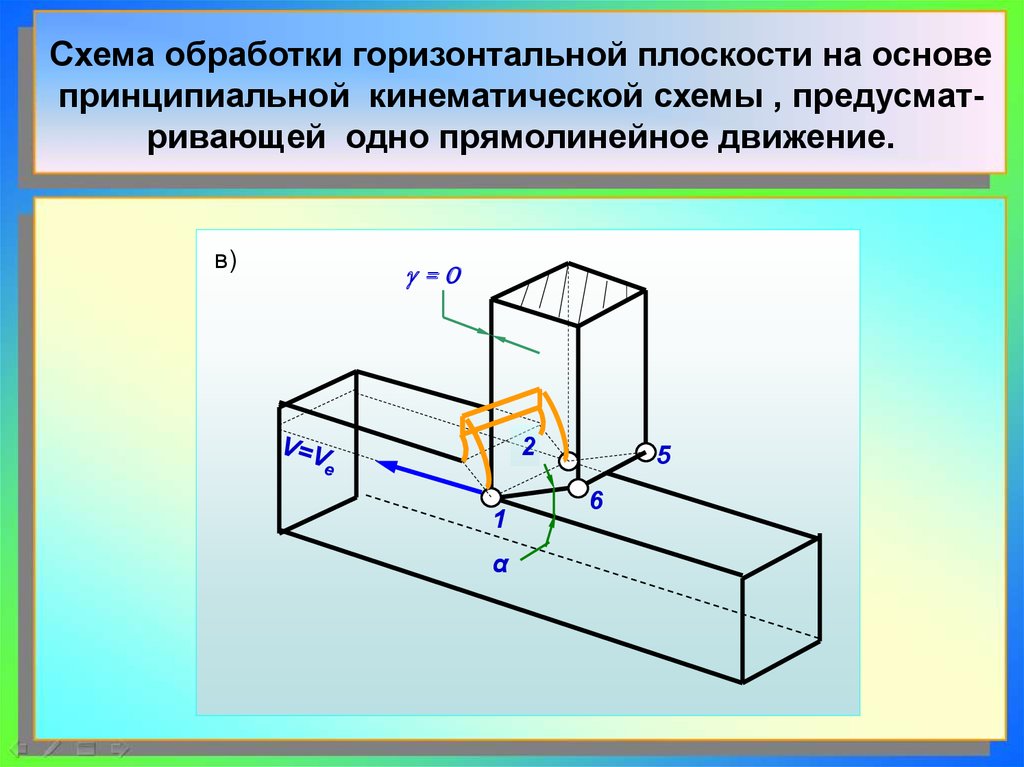

Схема обработки горизонтальной плоскости на основе
принципиальной кинематической схемы , предусматривающей одно прямолинейное движение.
в)
g=0
2
1
α
5
6

8.

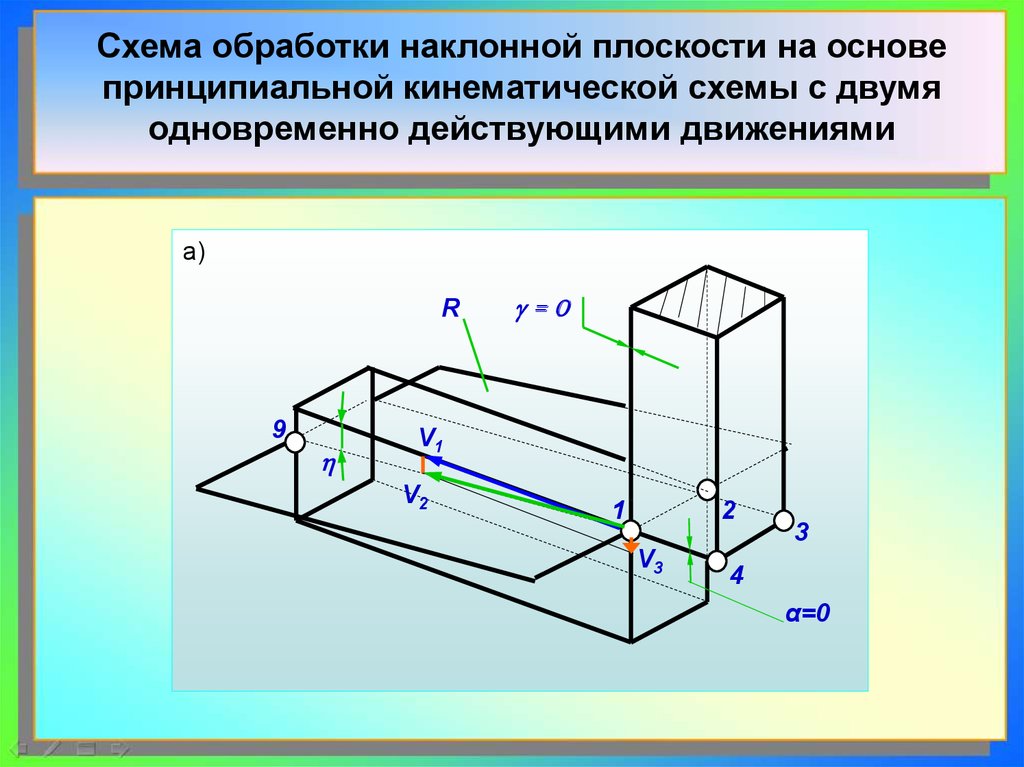

Схема обработки наклонной плоскости на основе
принципиальной кинематической схемы с двумя
одновременно действующими движениями
а)
R
9
h
g=0
V1
V2
1
2
V3
3
4
α=0

9.

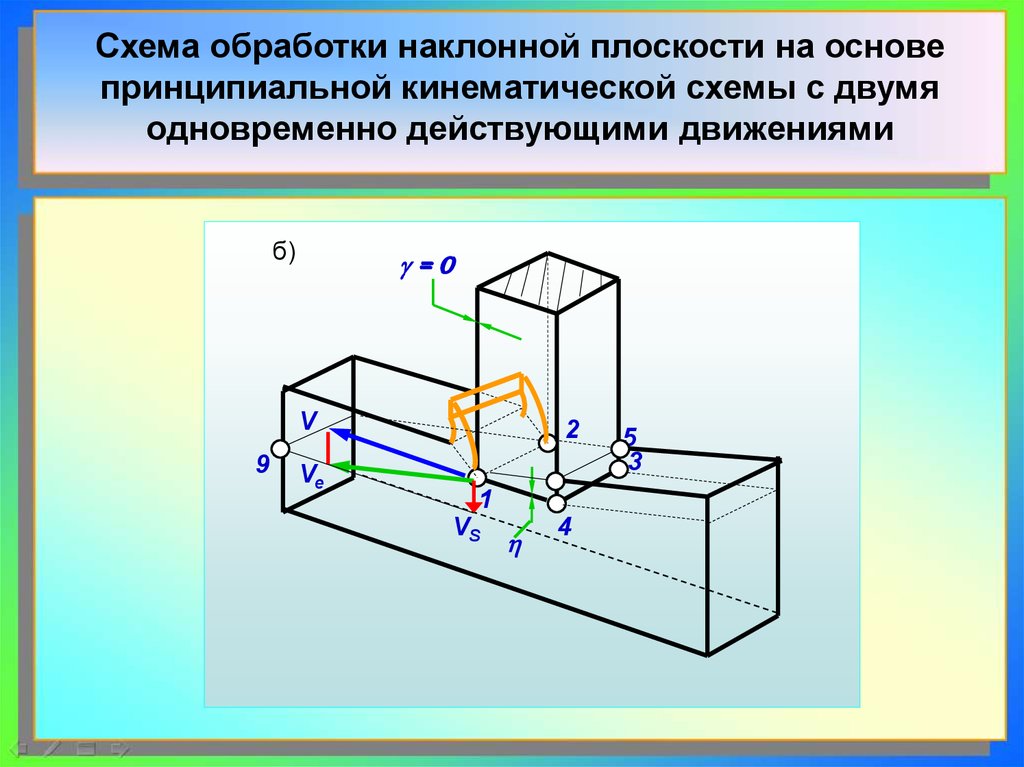

Схема обработки наклонной плоскости на основе
принципиальной кинематической схемы с двумя
одновременно действующими движениями
б)
g=0
V
9
Ve
2
1
VS
h
4
5
3

10.

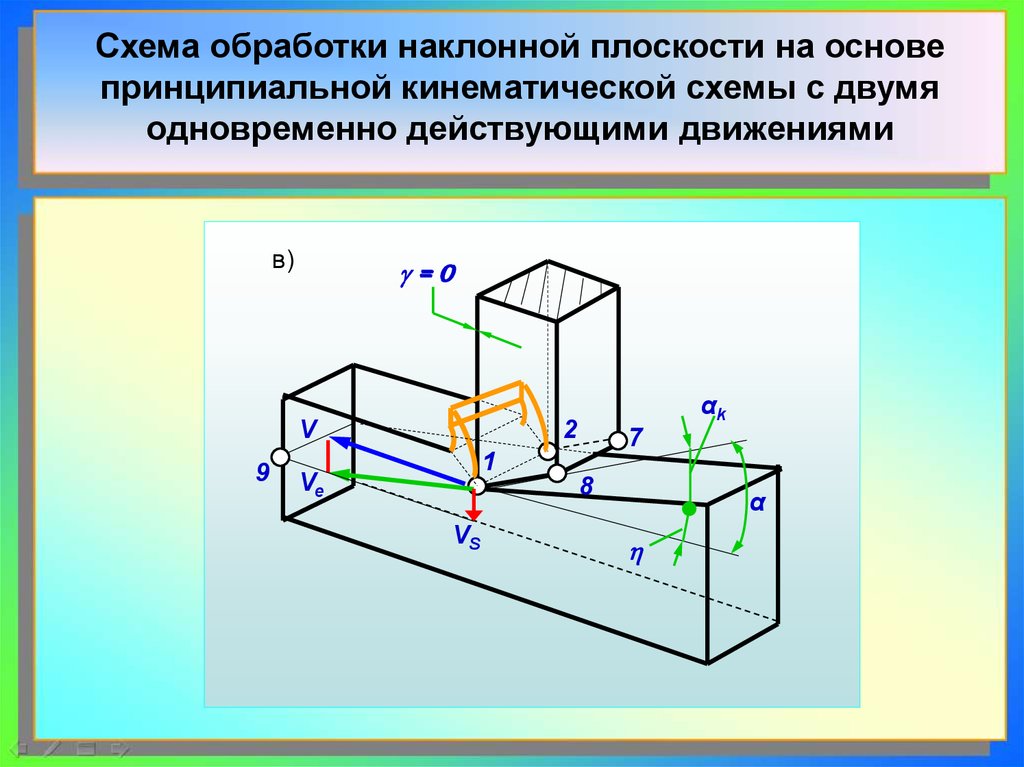

Схема обработки наклонной плоскости на основе
принципиальной кинематической схемы с двумя
одновременно действующими движениями
в)
g=0
2
V
9
αk
7
1
Ve
8
VS
α
h

11.

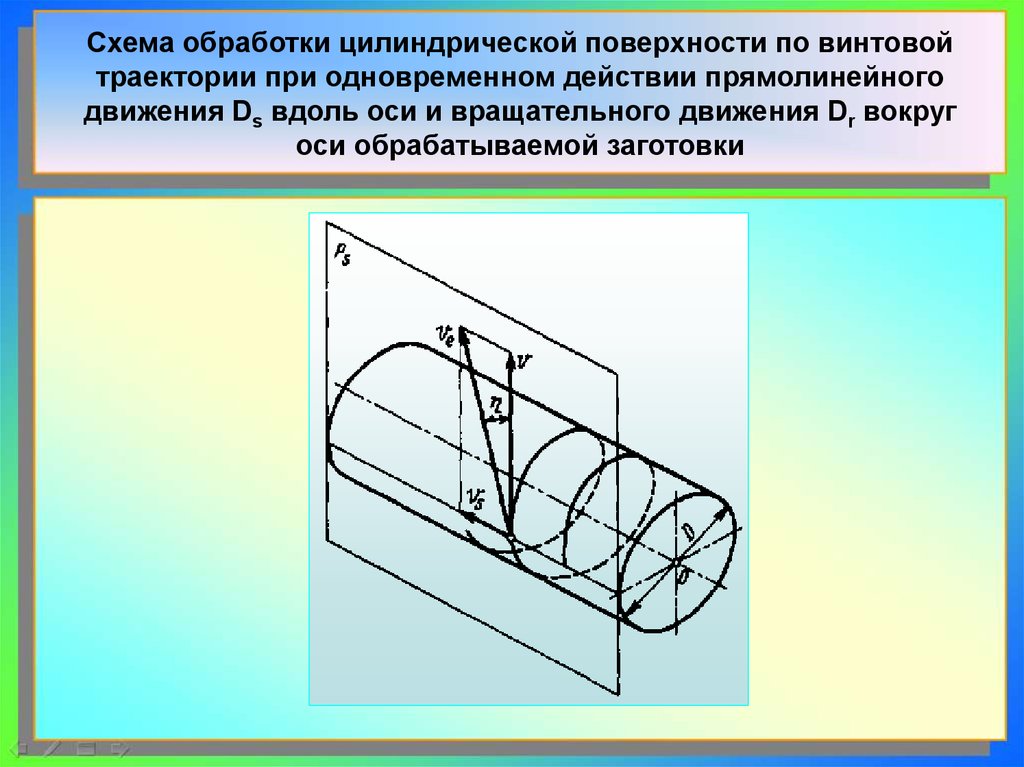

Схема обработки цилиндрической поверхности по винтовой
траектории при одновременном действии прямолинейного
движения Ds вдоль оси и вращательного движения Dr вокруг
оси обрабатываемой заготовки

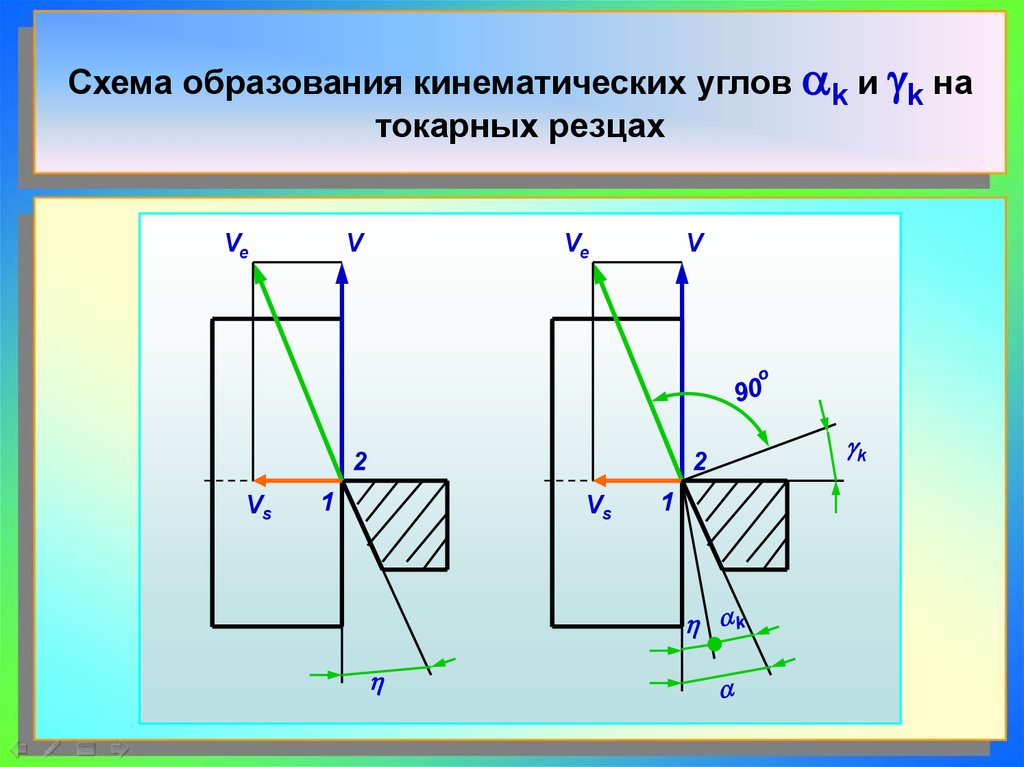

12.

Схема образования кинематических углов ak и gk на
токарных резцах
V
A
D
A
2 1
g=0
Dr
2 l=0
1
j1 = 0
Vs
3 4
4
1
3
j = 90
o
2

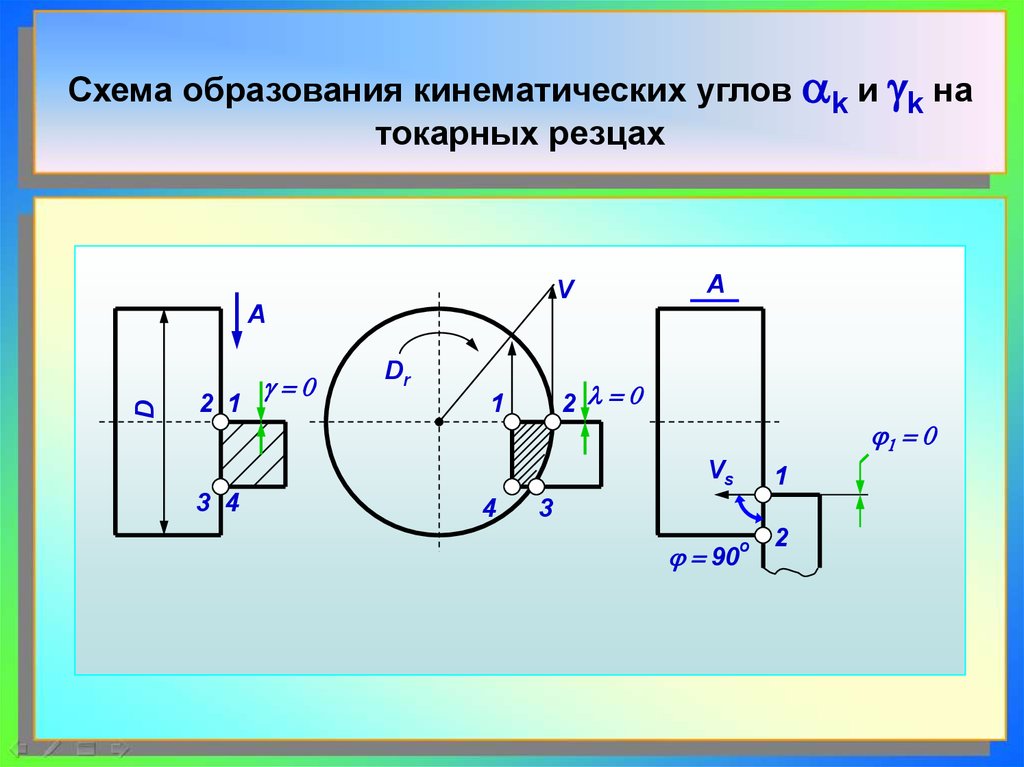

13.

Схема образования кинематических углов ak и gk на
токарных резцах
Ve
V
Ve
V
2
Vs
2
1
Vs
1
h
h
gk
