1. Лекция 13

Обеспечение
пространственной
неизменяемости плоскостных
систем

2.

13.1 Функции связей. Классификация.
13.2
Конструктивные решения связевых
ферм
13.3 Варианты конструктивных решений
связевых систем при различных узловых
соединениях
13.4 Расчет связевой системы

3. 13.1 Функции связей. Классификация

Функции связей:
создание геометрической неизменяемости
сооружения;
обеспечение
устойчивости
сжатых
элементов ;
восприятие нагрузок, действующих из
плоскости несущих конструкций;
перераспределение
нагрузок
между
элементами каркаса;
фиксирование положения и обеспечения
устойчивости конструкции во время
монтажа.

4. Классификация связей по положению (расположению):

вертикальные;
горизонтальные;
скатные;
поперечные;
продольные

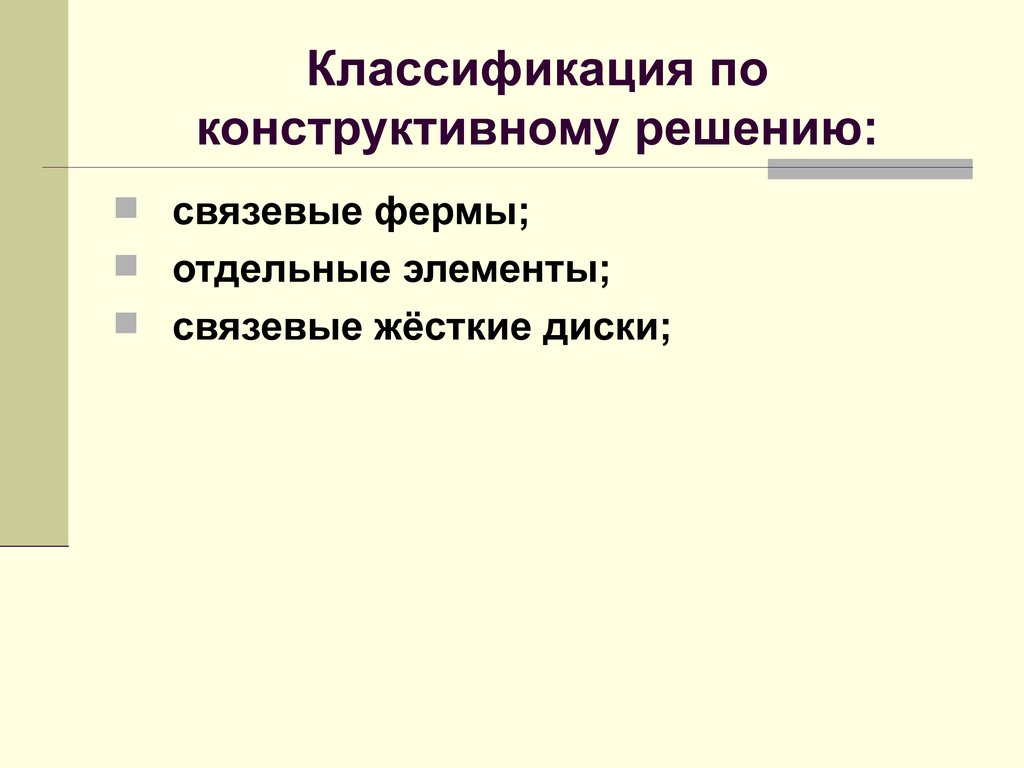

5. Классификация по конструктивному решению:

связевые фермы;
отдельные элементы;
связевые жёсткие диски;

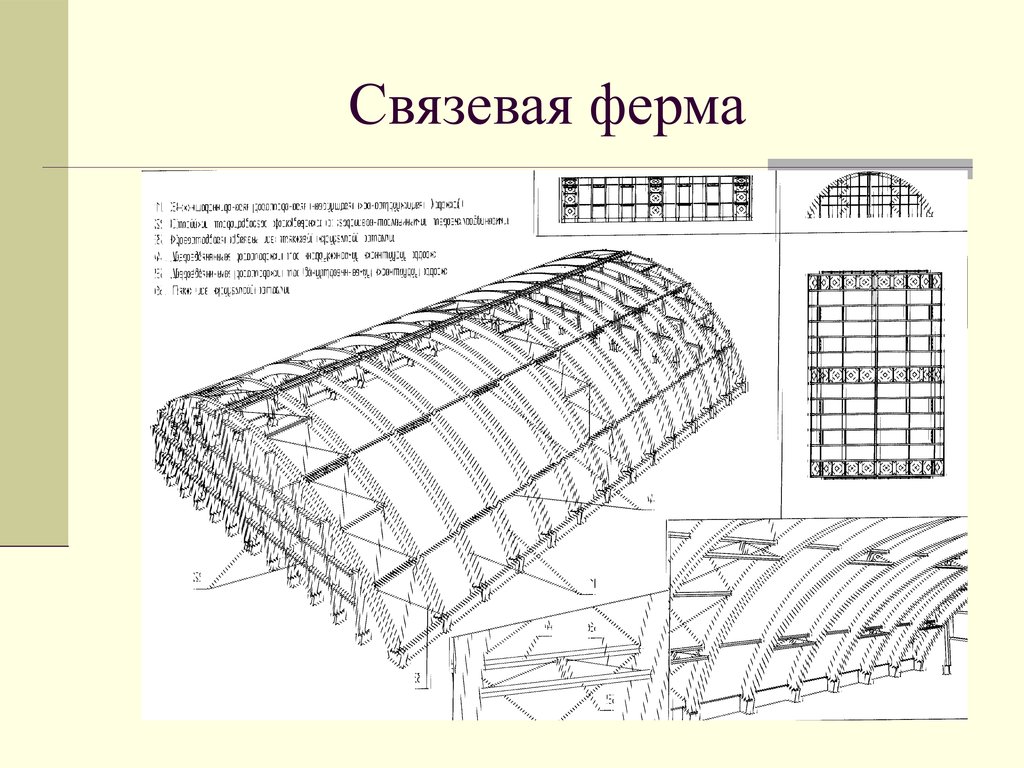

6. Связевая ферма

7. Связевые фермы

8. 13.2 Конструктивные решения связевых ферм

Системы решеток
Раскосная
Полураскосная
Крестовая
Крестовая с дополнительными стойками

9. Системы решеток

Крестовая (А)
Раскосная (Б)
Полураскосная (В)
Крестовая с
дополнительными
стойками (Г)

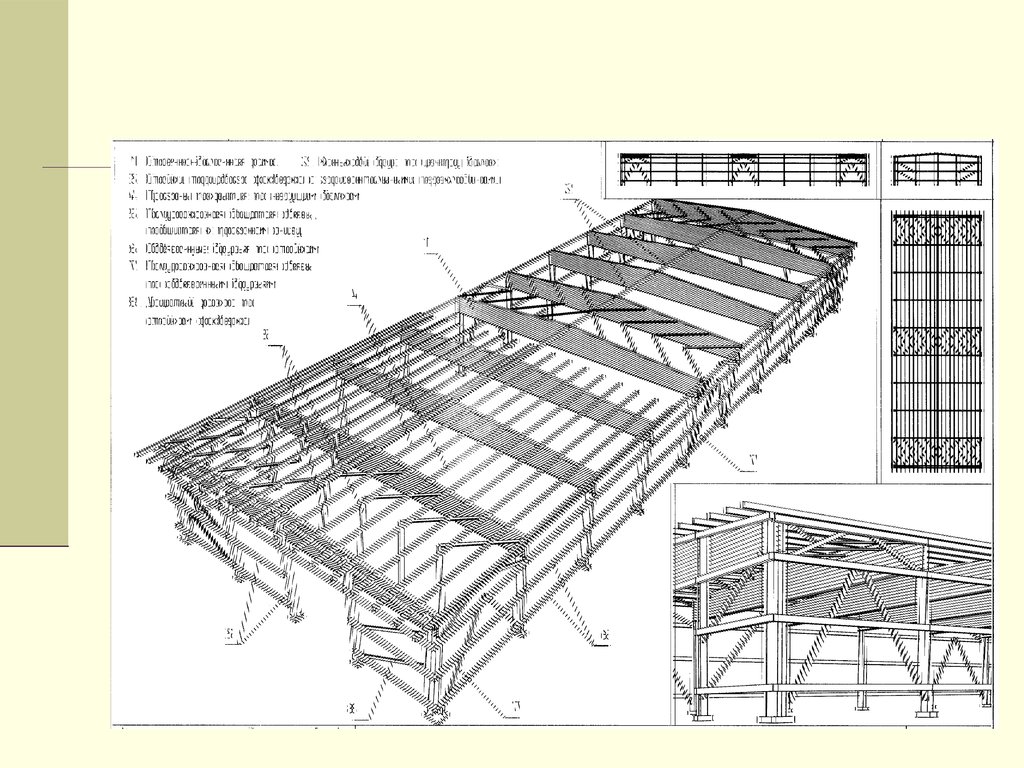

10.

11.

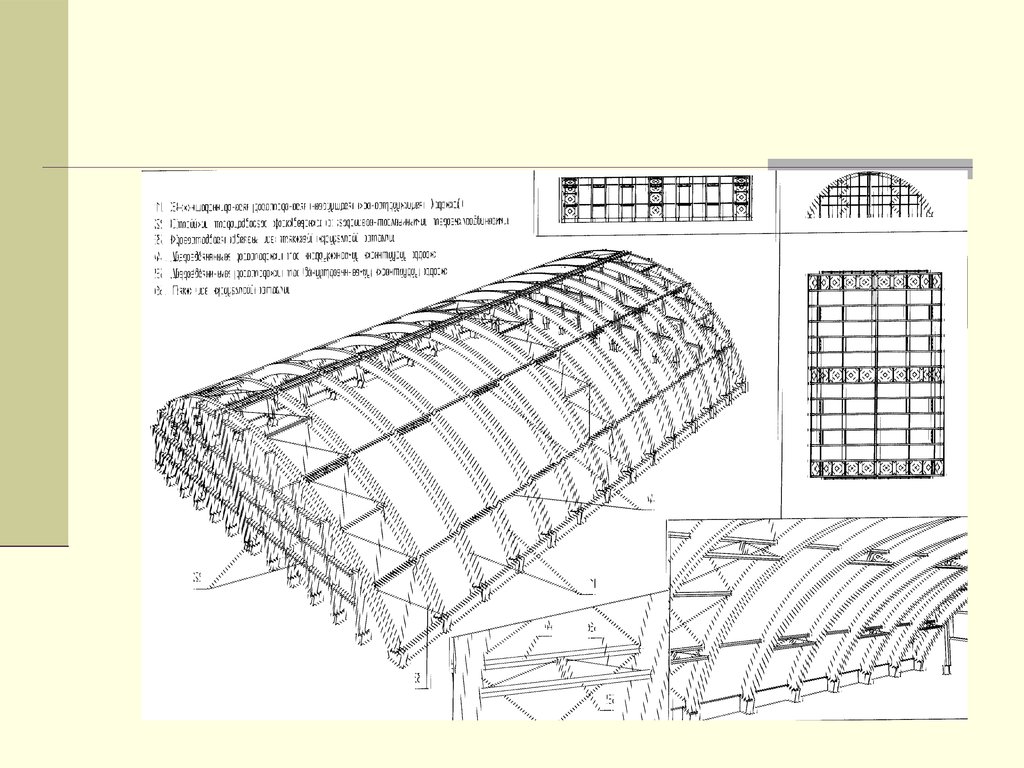

12.

13.

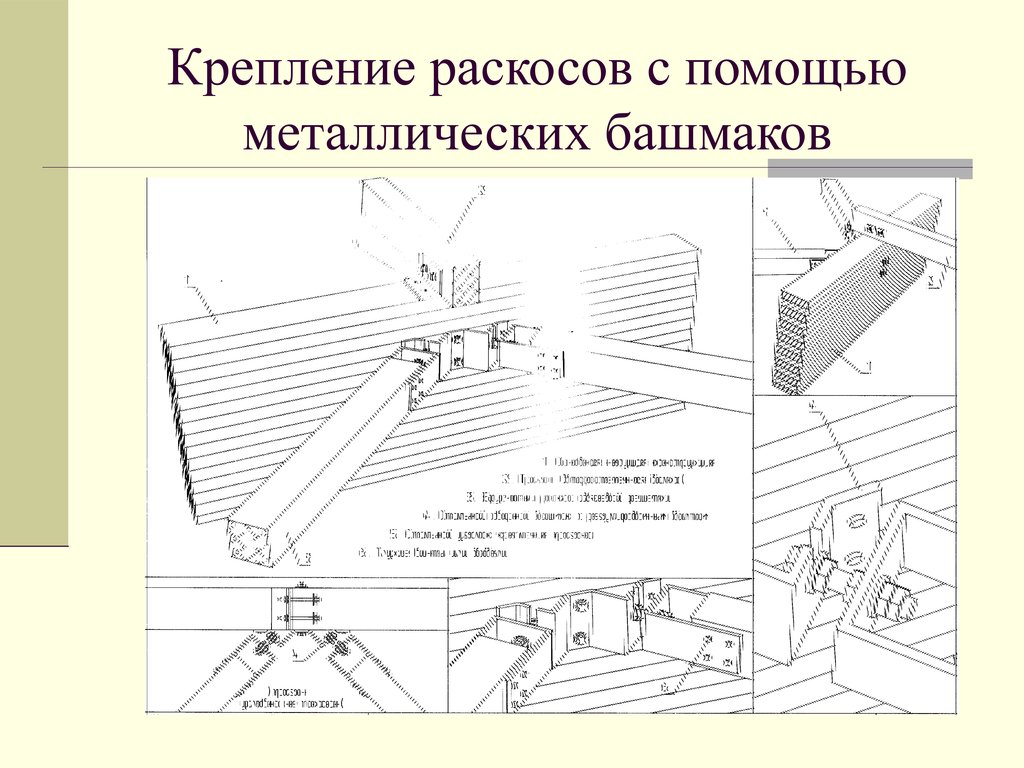

14. Крепление раскосов с помощью металлических башмаков

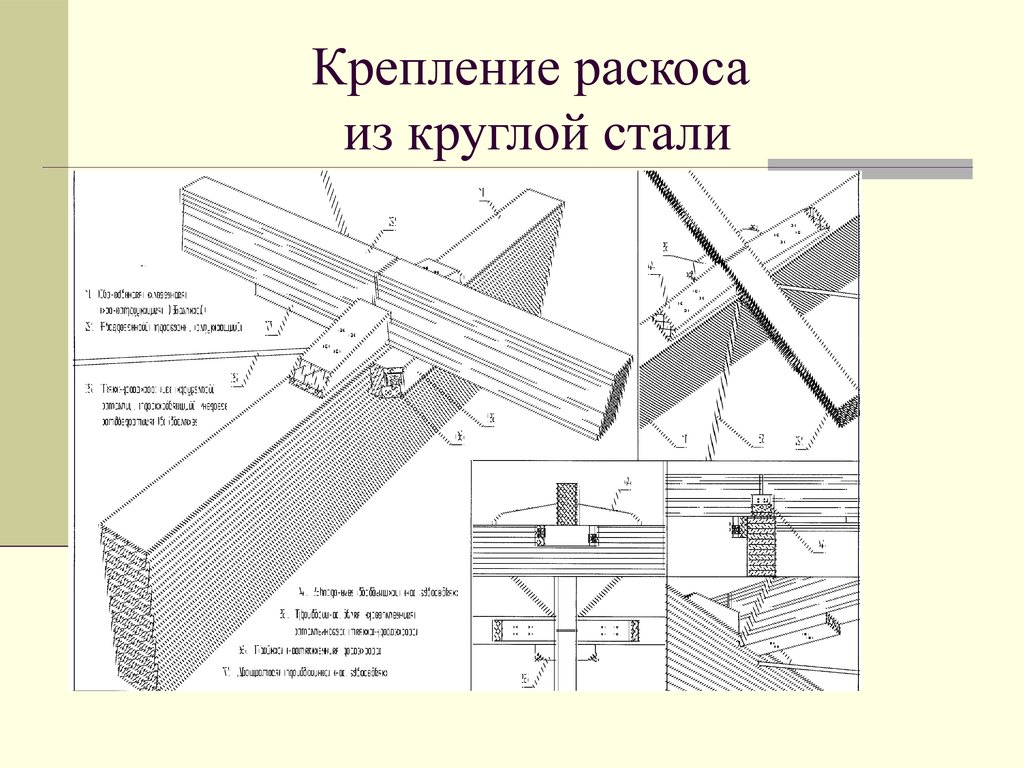

15. Крепление раскоса из круглой стали

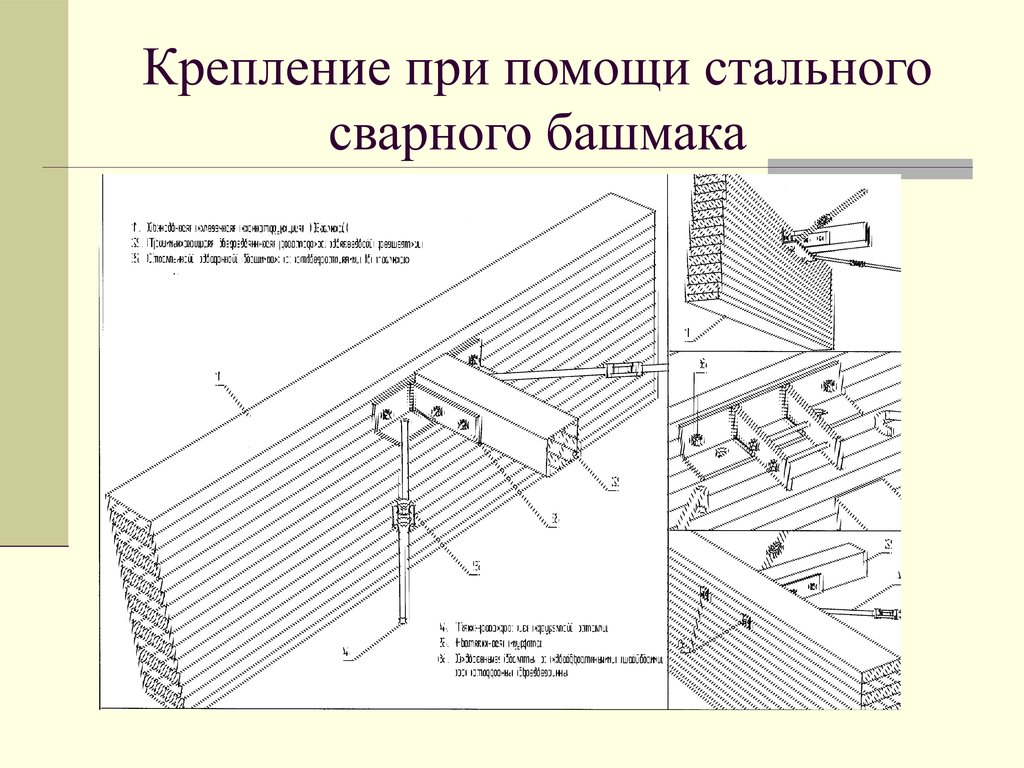

16. Крепление при помощи стального сварного башмака

17. Крепление с помощью металлической пластины

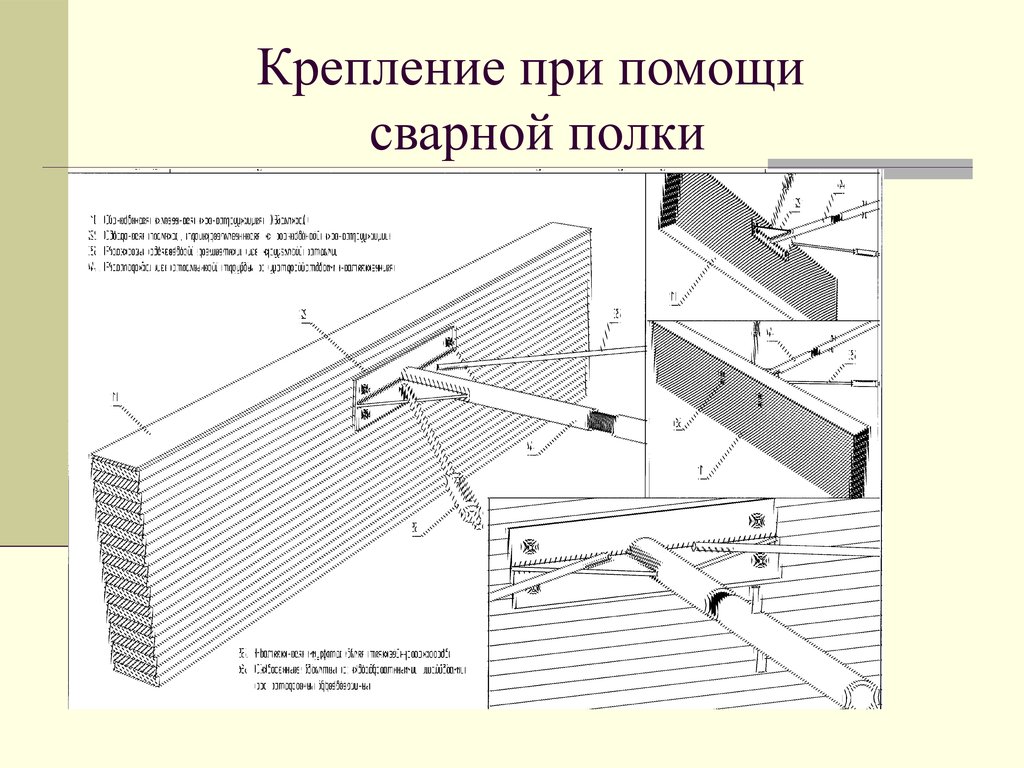

18. Крепление при помощи сварной полки

19.

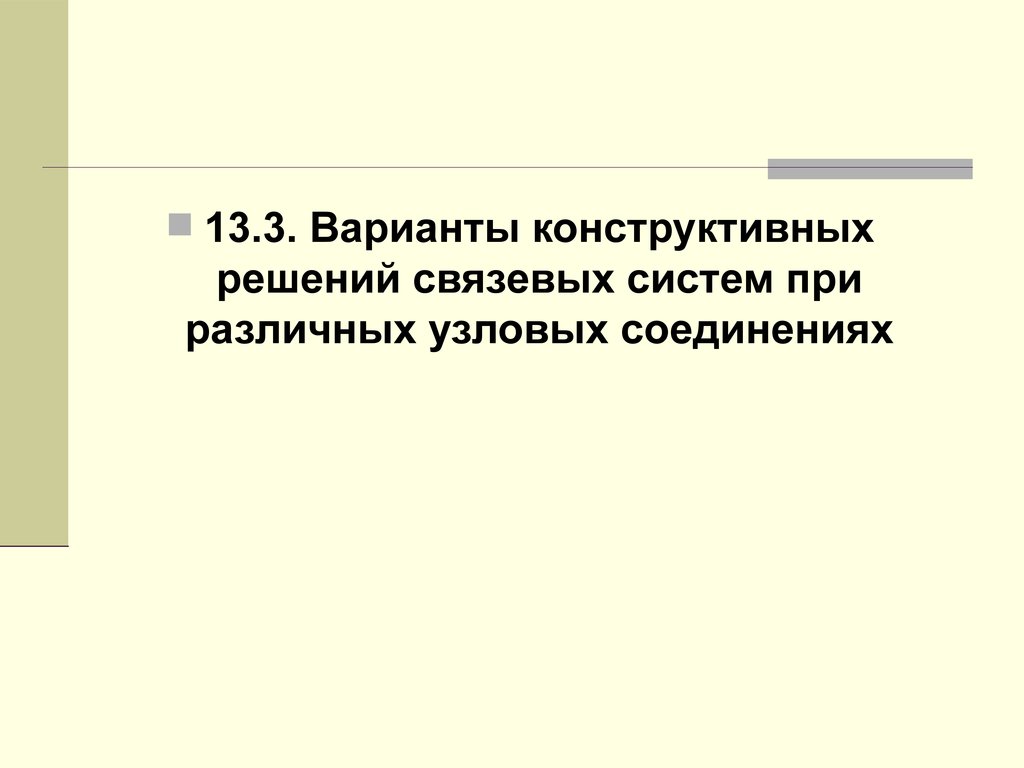

13.3. Варианты конструктивных
решений связевых систем при
различных узловых соединениях

20. Каркас с защемленными во всех направлениях колоннами и несущими конструкциями

21. Здания с каркасом из плоских трёхшарнирных рам или арок

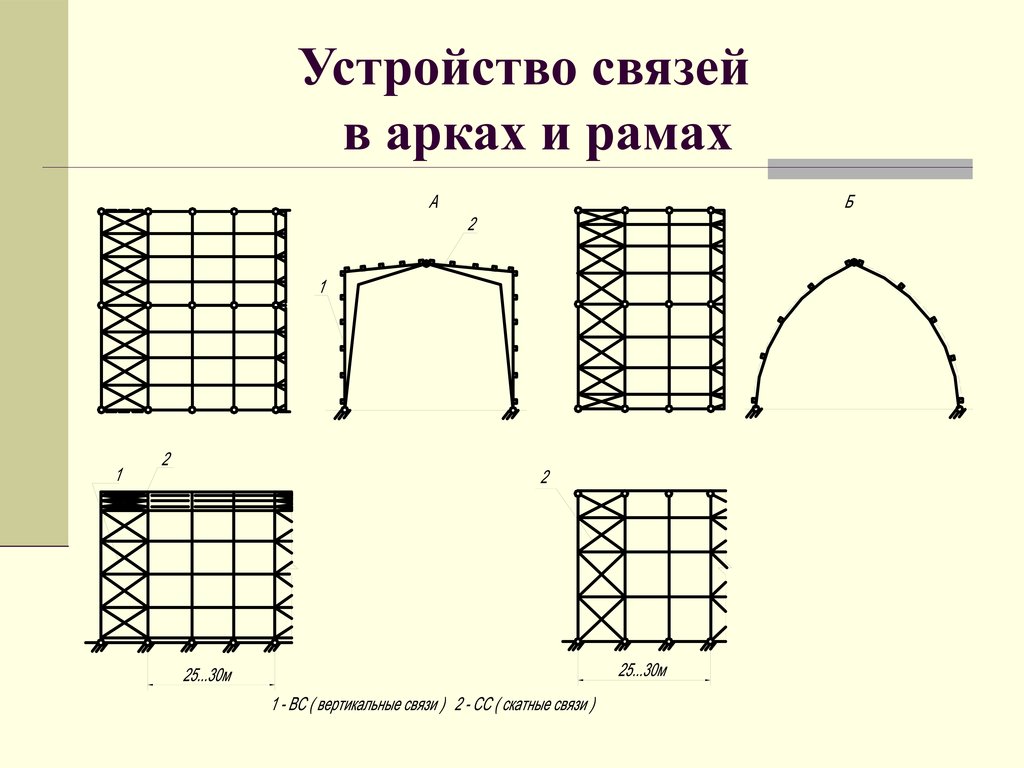

22. Устройство связей в арках и рамах

23. Двухшарнирная рама

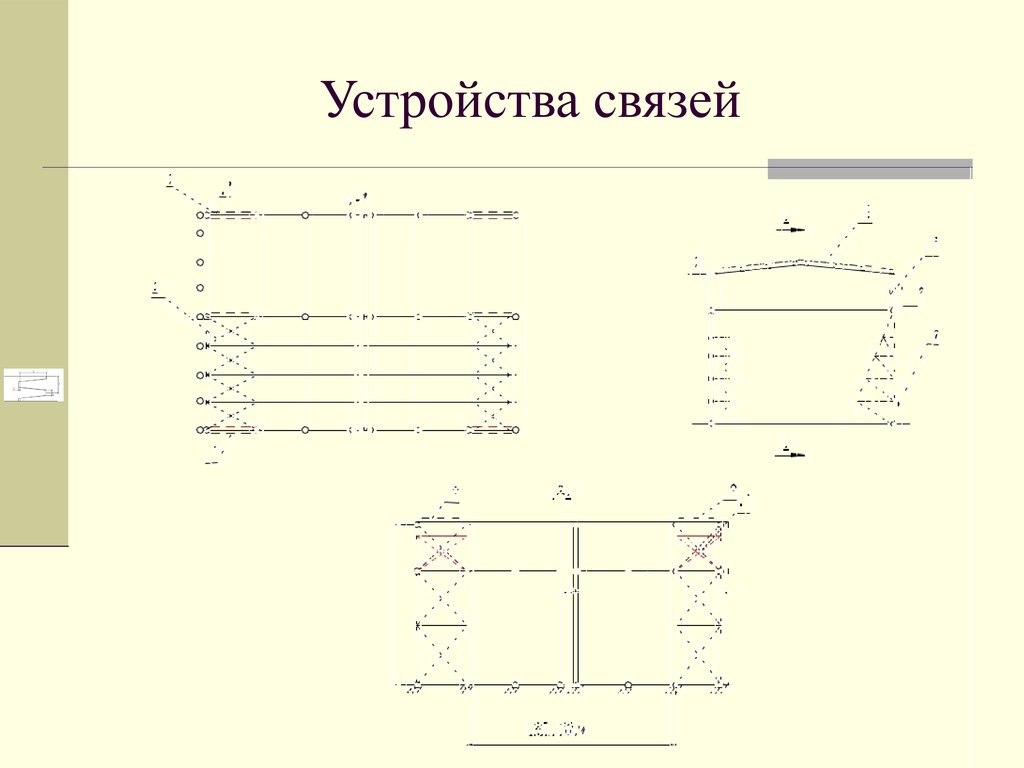

24. Устройства связей

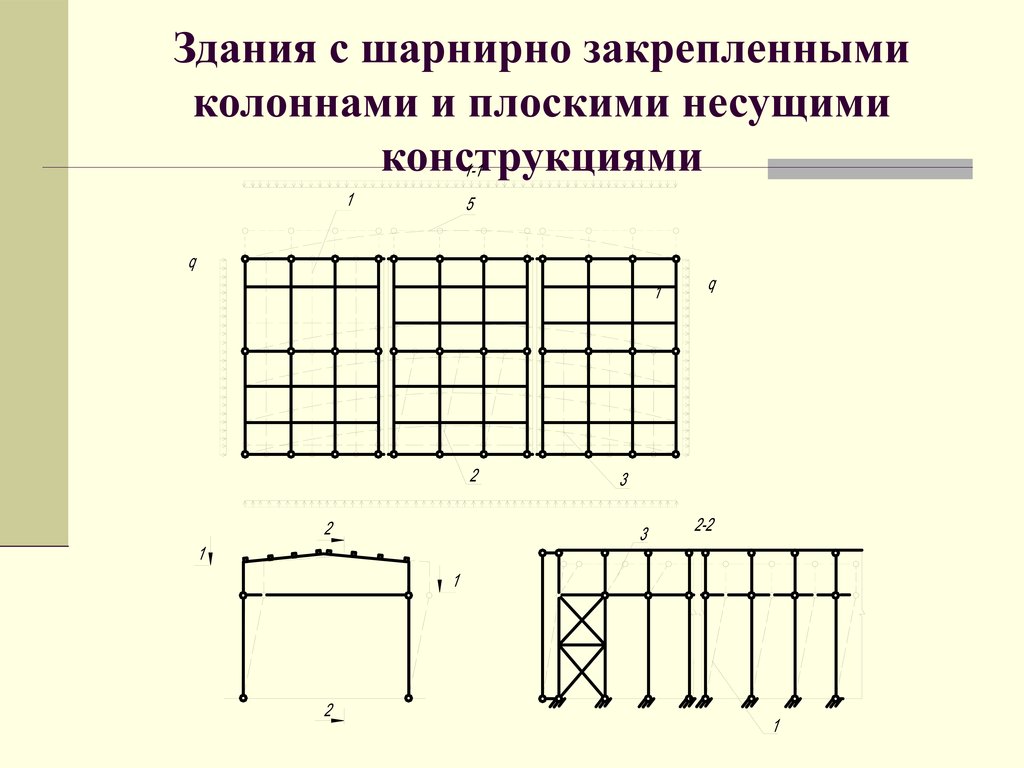

25. Здания с шарнирно закрепленными колоннами и плоскими несущими конструкциями

26.

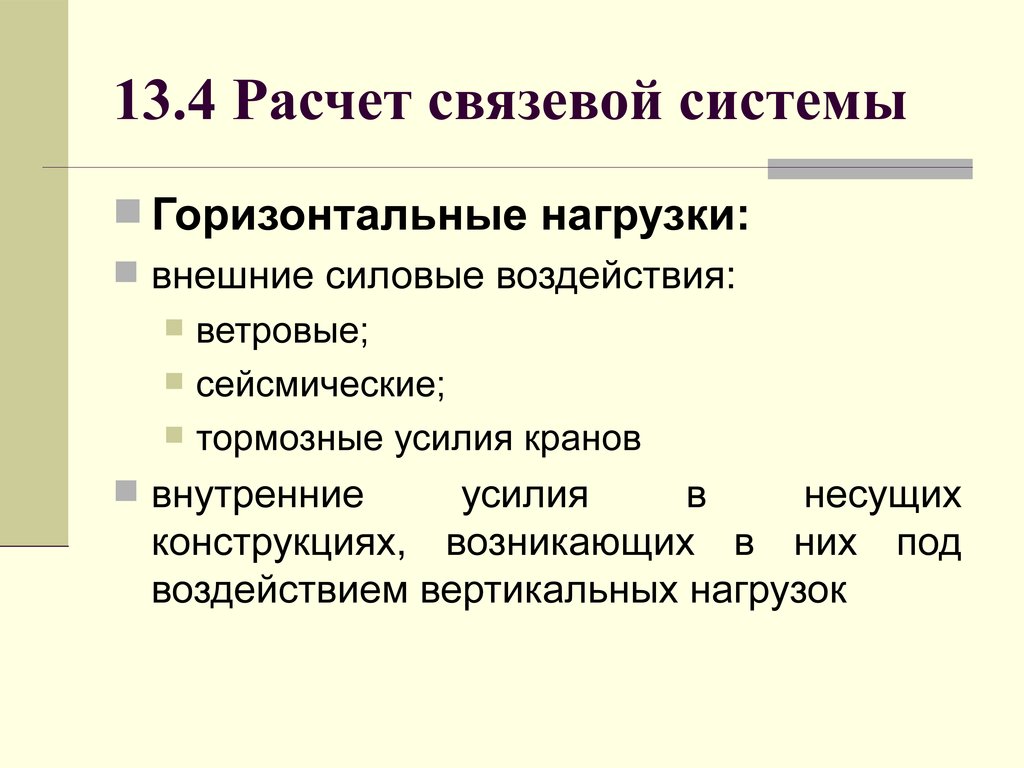

27. 13.4 Расчет связевой системы

Горизонтальные нагрузки:
внешние силовые воздействия:
ветровые;
сейсмические;
тормозные усилия кранов
внутренние
усилия
в
несущих
конструкциях, возникающих в них под
воздействием вертикальных нагрузок

28. Интенсивность горизонтальной нагрузки от каждой несущей конструкции

f x ,d kсв f d
- балки постоянного сечения, фермы, пологие арки
f
;
- для покрытий по рамам и аркам с
- покрытия по двускатным балкам
f
l
1
3
l
1
6
k св 0,01
k св 0,024
k св 0,02

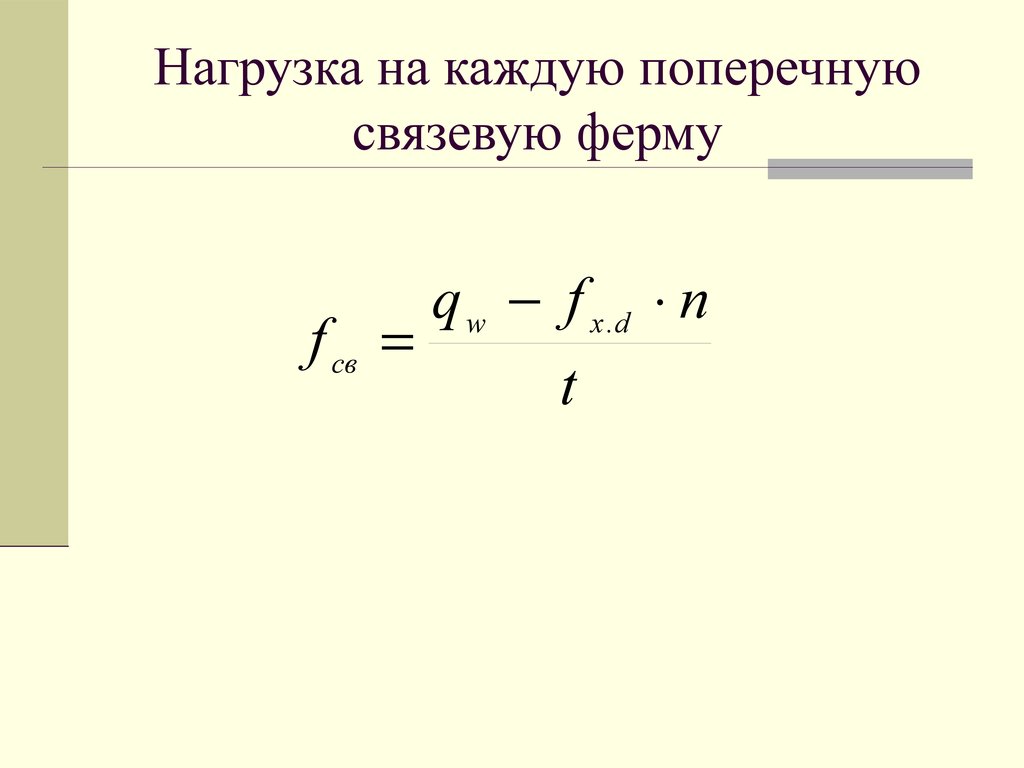

29. Нагрузка на каждую поперечную связевую ферму

q w f x .d n
f св
