YETI – Шасси /Ходовая часть

1.

SIMPLY CLEVER
YETI – Шасси /Ходовая часть
1
Service Training
TTT YETI
12.05.2009/L.Keluc

2.

SIMPLY CLEVER
Содержание
Подвеска
Регулировка колес
Аммортизаторы
Тормоза
Рулевое управление
Электронная система торможения
Полный привод
Режим Off-road
2
Service Training
TTT YETI
12.05.2009/L.Keluc

3. Передняя подвеска

SIMPLY CLEVER
Передняя подвеска
McPherson
Несущие рычаги –
стальные листы
3
Service Training
TTT YETI
12.05.2009/L.Keluc

4.

SIMPLY CLEVER

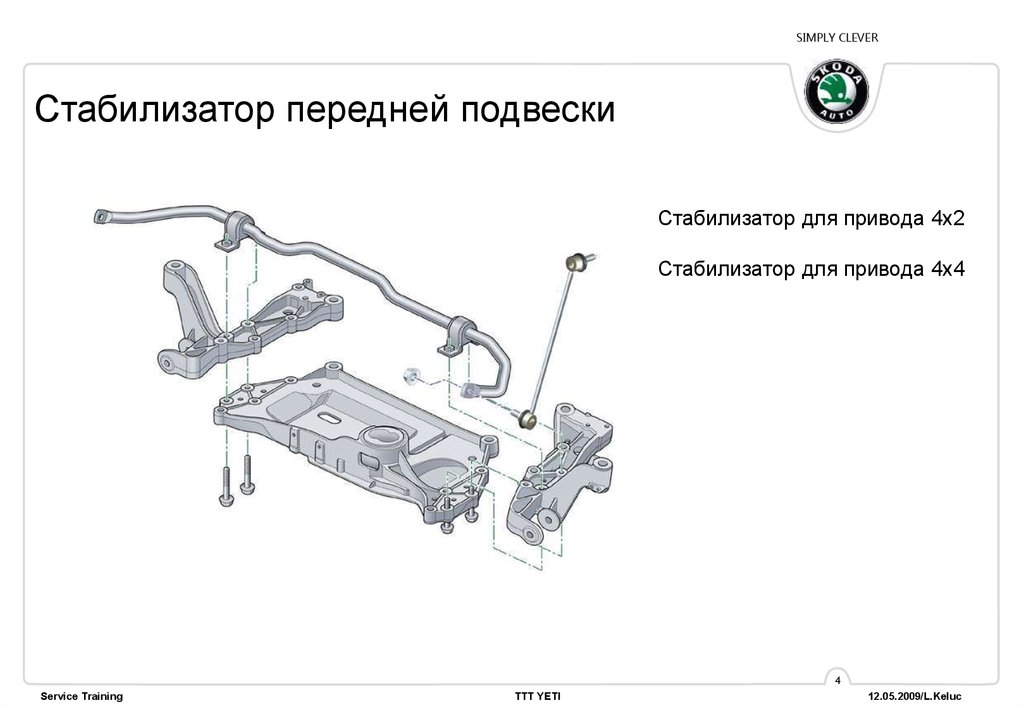

Стабилизатор передней подвески
Стабилизатор для привода 4x2
Стабилизатор для привода 4x4
4
Service Training
TTT YETI
12.05.2009/L.Keluc

5.

SIMPLY CLEVER

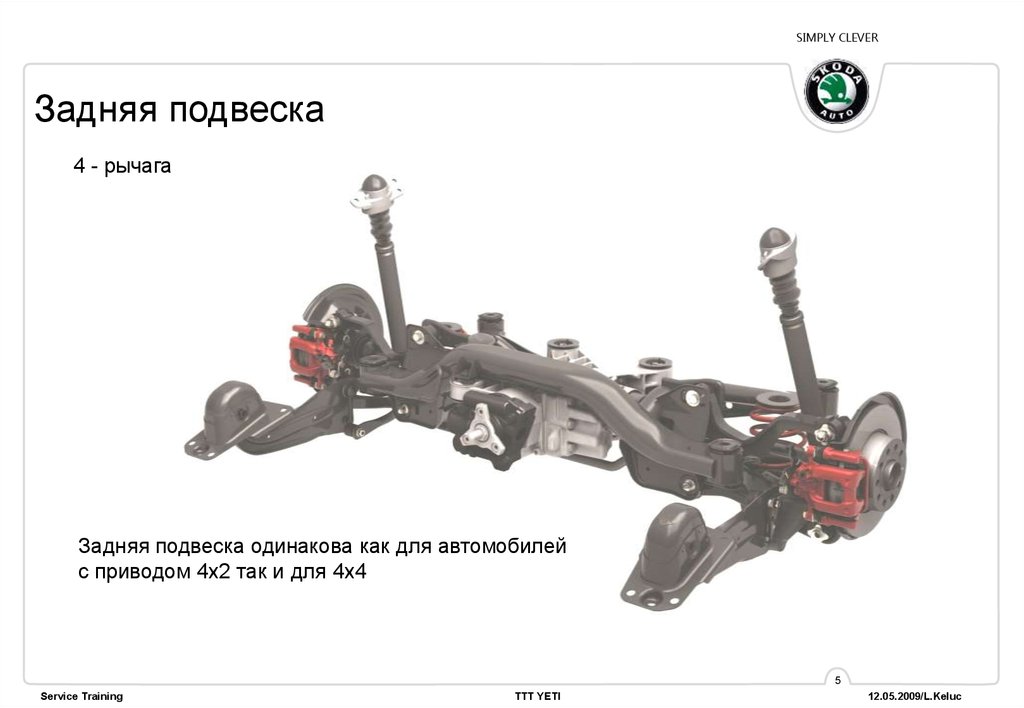

Задняя подвеска
4 - рычага
Задняя подвеска одинакова как для автомобилей
с приводом 4x2 так и для 4x4
5
Service Training
TTT YETI
12.05.2009/L.Keluc

6.

SIMPLY CLEVER
Задняя подвеска
Передний привод
Полный привод
6
Service Training
TTT YETI
12.05.2009/L.Keluc

7.

SIMPLY CLEVER
Регулировка колес
Регулировка колес идентична регулировке на автомобилях Octavia II и Superb II.
7
Service Training
TTT YETI
12.05.2009/L.Keluc

8.

SIMPLY CLEVER

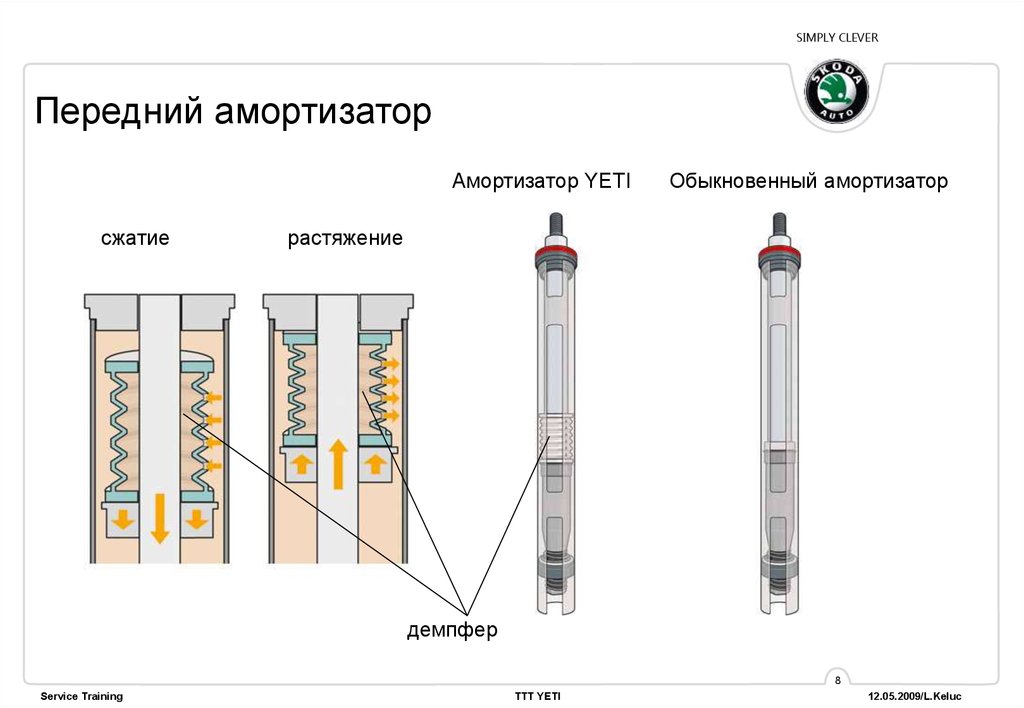

Передний амортизатор
Амортизатор YETI
сжатие
Обыкновенный амортизатор
растяжение
демпфер
8
Service Training
TTT YETI
12.05.2009/L.Keluc

9.

SIMPLY CLEVER
Задний амортизатор
Новое исполнение демпфирующего стопора
Специальный демпфирующий стопор
Изготовлен из эластомера
9
Service Training
TTT YETI
12.05.2009/L.Keluc

10.

SIMPLY CLEVER
Тормозная система
10
Service Training
TTT YETI
12.05.2009/L.Keluc

11.

SIMPLY CLEVER
Тормоза – передние тормоза
FN3
FS III
Ø 288 x 25 mm - 15‘‘
Ø 312 x 25 mm - 16‘‘
Ø 280 x 22 mm - 15‘‘
11
Service Training
TTT YETI
12.05.2009/L.Keluc

12.

SIMPLY CLEVER
Тормоза – задние тормоза
15˝ 4x2 - C38
Ø 255 x 10 mm
16˝ 4x4 - CII 41
Ø 286 x 12 mm
15˝ 4x4 – Bosch BIR III
Ø 272 x 10 mm
12
Service Training
TTT YETI
12.05.2009/L.Keluc

13.

SIMPLY CLEVER
Рулевое управление
13
Service Training
TTT YETI
12.05.2009/L.Keluc

14.

SIMPLY CLEVER
Электромеханический усилитель
рулевого управления
3 поколение
14
Service Training
TTT YETI
12.05.2009/L.Keluc

15.

SIMPLY CLEVER

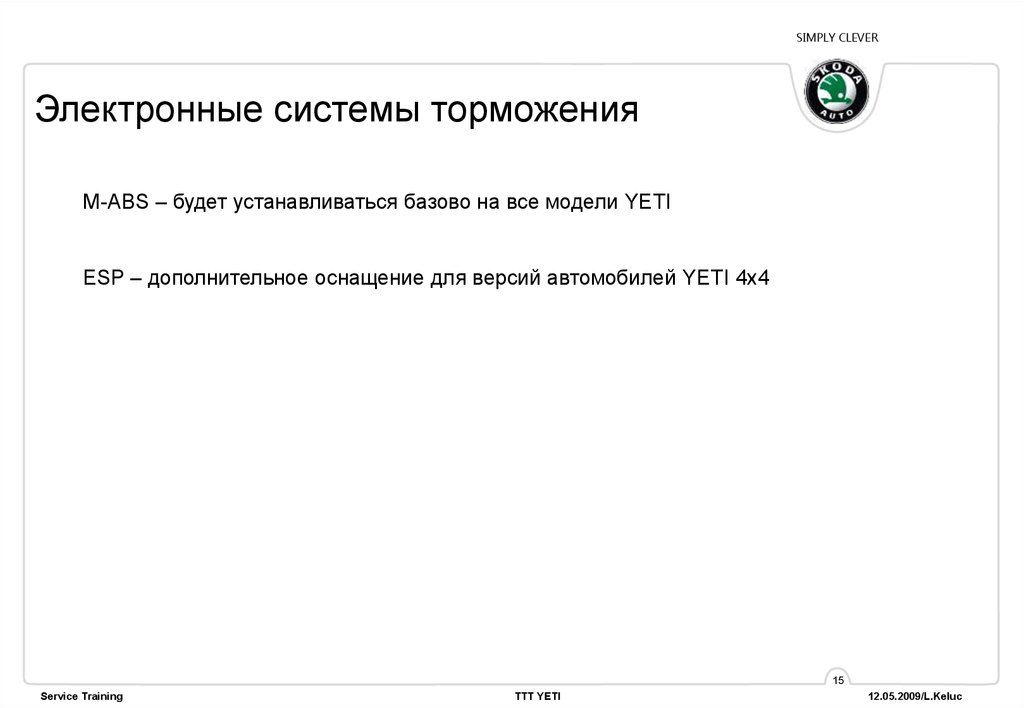

Электронные системы торможения
M-ABS – будет устанавливаться базово на все модели YETI
ESP – дополнительное оснащение для версий автомобилей YETI 4x4
15
Service Training
TTT YETI
12.05.2009/L.Keluc

16.

SIMPLY CLEVER
M-ABS
M-ABS Mark 70M
Functions of the hydraulic control unit MK70M:
- anti-lock brake system (ABS)
- electronic brake-force distribution (EBV)
- mechanical brake assistant (MBA)
- torque control system (MSR)
- anti-slip regulation traction control system (ASR)
- tyre-pressure control system (RKA)
16
Service Training
TTT YETI
12.05.2009/L.Keluc

17.

SIMPLY CLEVER

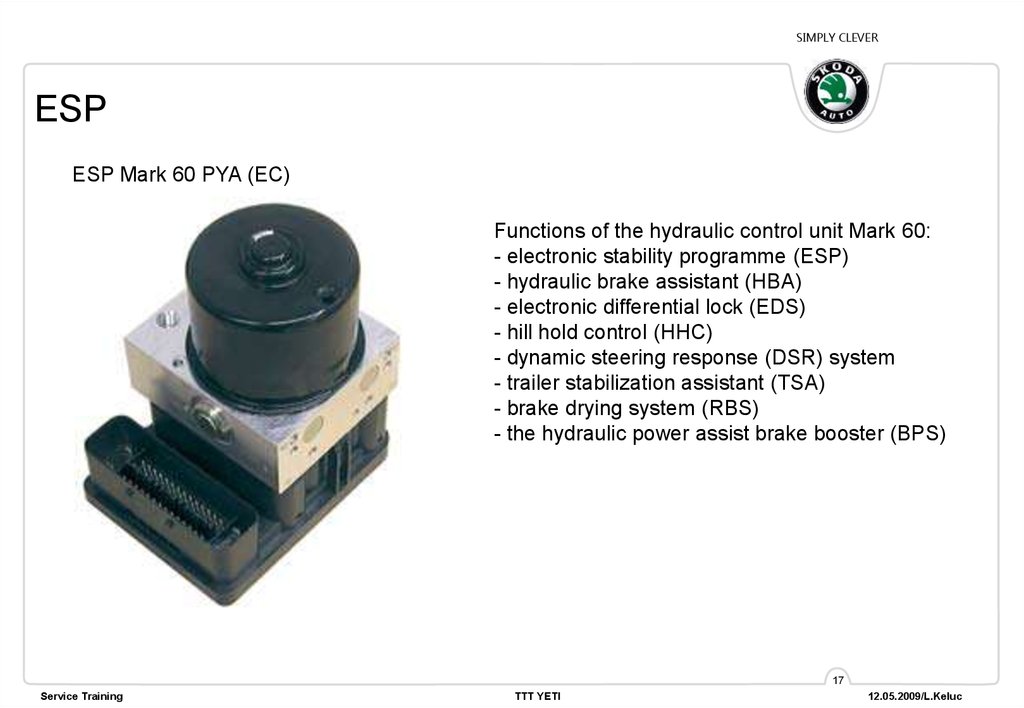

ESP
ESP Mark 60 PYA (EC)
Functions of the hydraulic control unit Mark 60:
- electronic stability programme (ESP)
- hydraulic brake assistant (HBA)
- electronic differential lock (EDS)
- hill hold control (HHC)
- dynamic steering response (DSR) system
- trailer stabilization assistant (TSA)
- brake drying system (RBS)
- the hydraulic power assist brake booster (BPS)
17
Service Training
TTT YETI
12.05.2009/L.Keluc

18.

SIMPLY CLEVER
All wheel drive
All wheel drive coupling generation IV.
18
Service Training
TTT YETI
12.05.2009/L.Keluc

19.

SIMPLY CLEVER

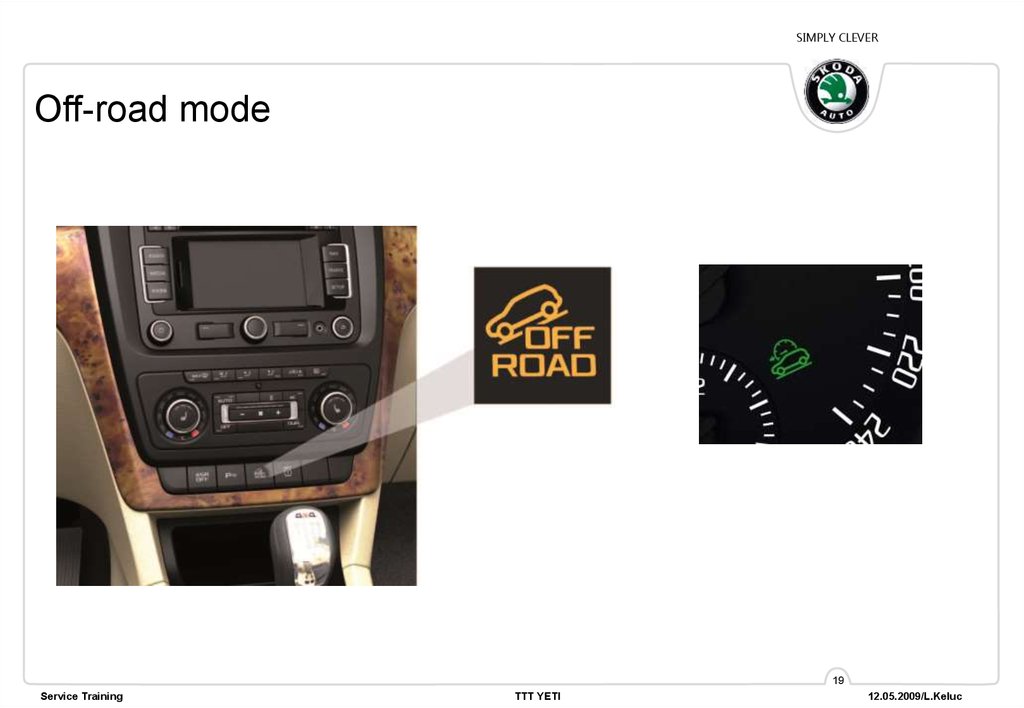

Off-road mode
19
Service Training
TTT YETI
12.05.2009/L.Keluc

20.

SIMPLY CLEVER

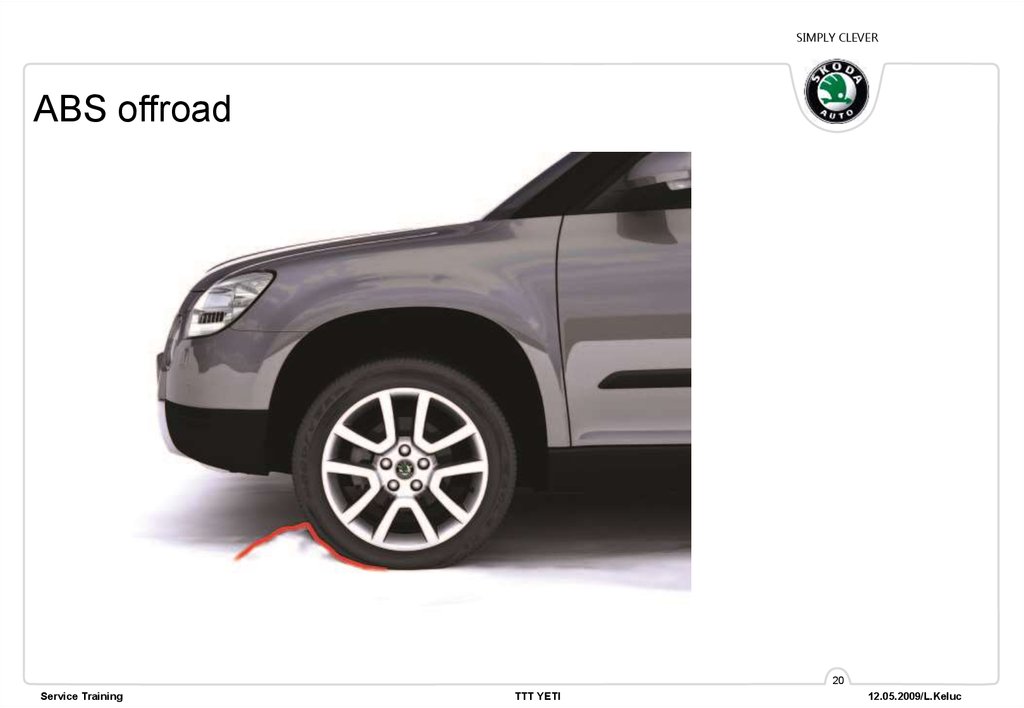

ABS offroad
20
Service Training
TTT YETI
12.05.2009/L.Keluc

21.

SIMPLY CLEVER
ASR offroad
21
Service Training
TTT YETI
12.05.2009/L.Keluc

22.

SIMPLY CLEVER
EDS offroad
22
Service Training
TTT YETI
12.05.2009/L.Keluc

23.

SIMPLY CLEVER
Drive-away assist
New accelerator response in petrol engine vehicles.
23
Service Training
TTT YETI
12.05.2009/L.Keluc

24.

SIMPLY CLEVER
Hill descent assist
24
Service Training
TTT YETI
12.05.2009/L.Keluc
