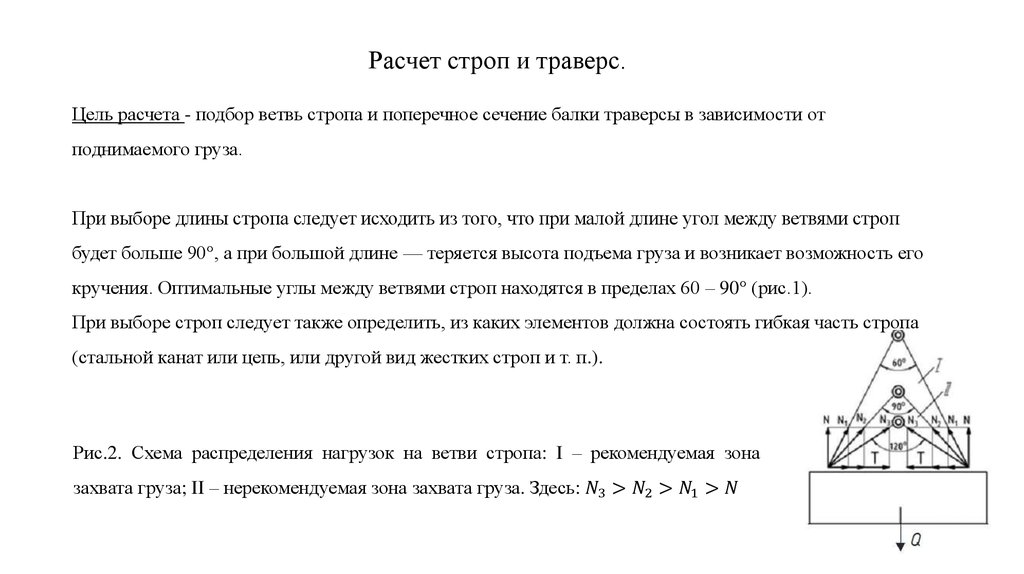

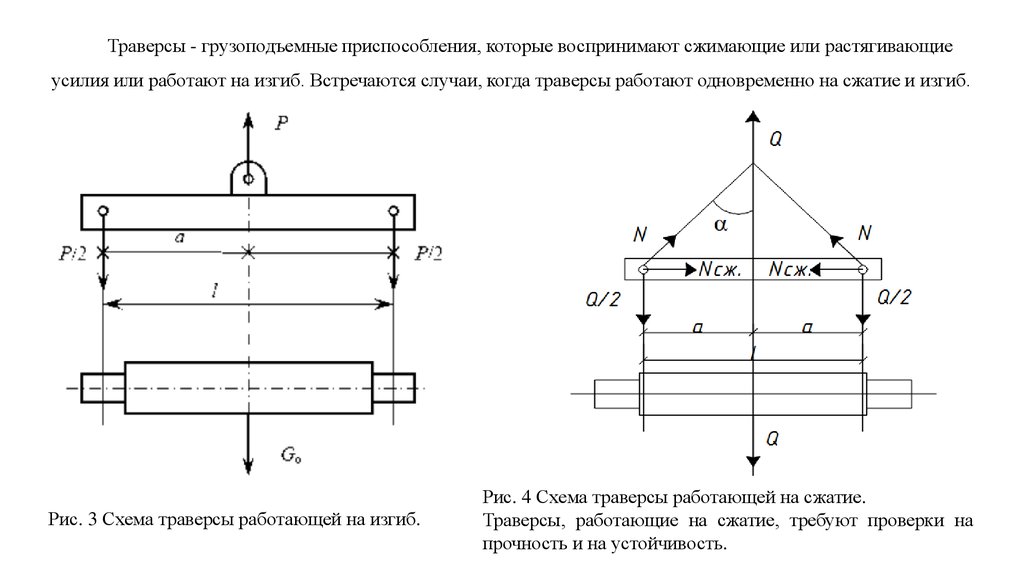

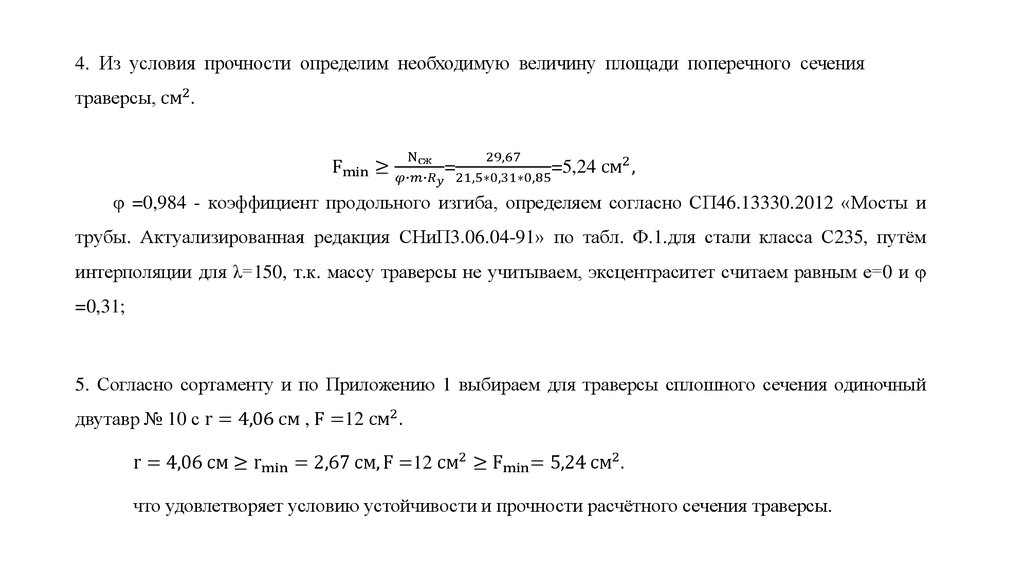

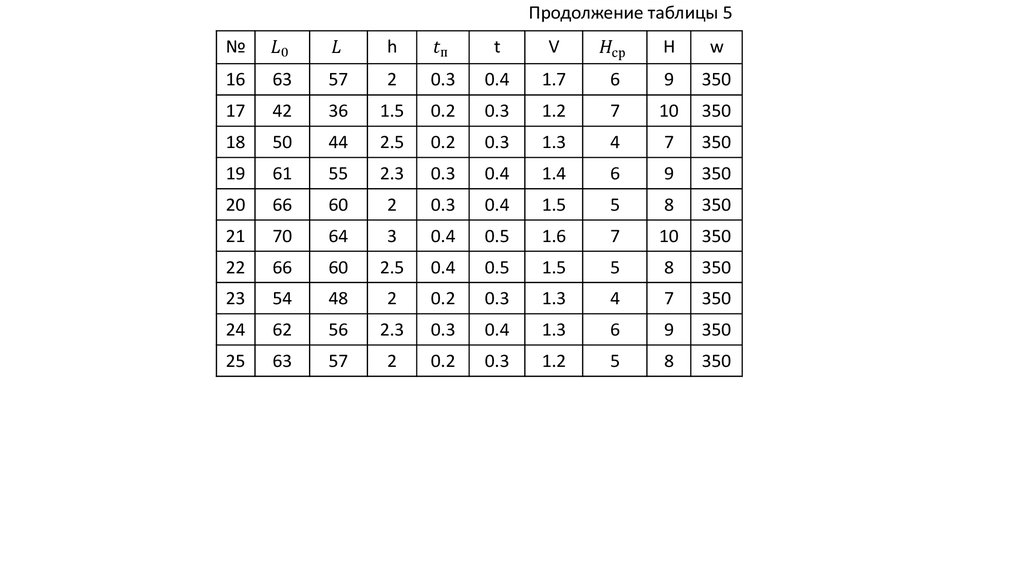

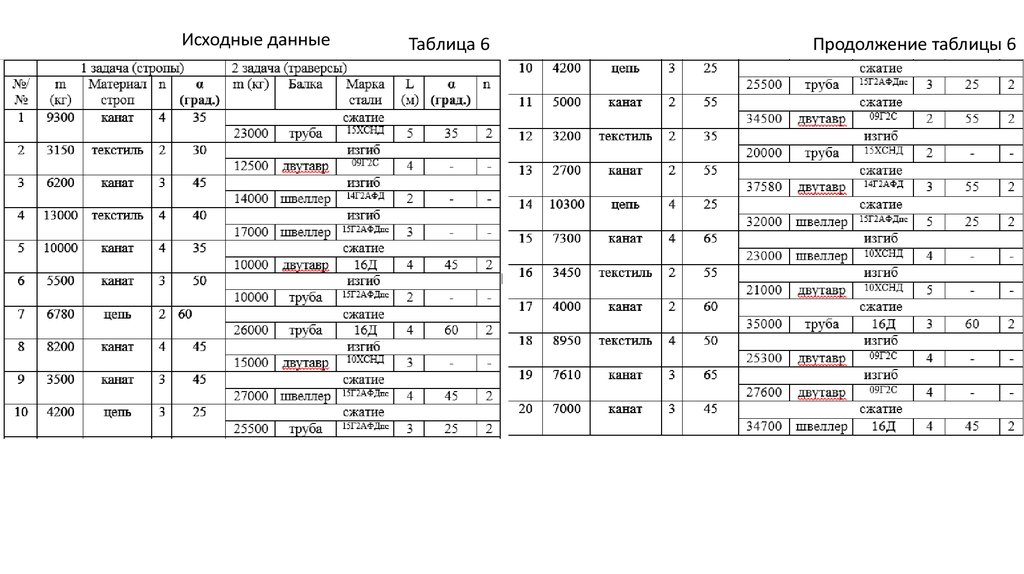

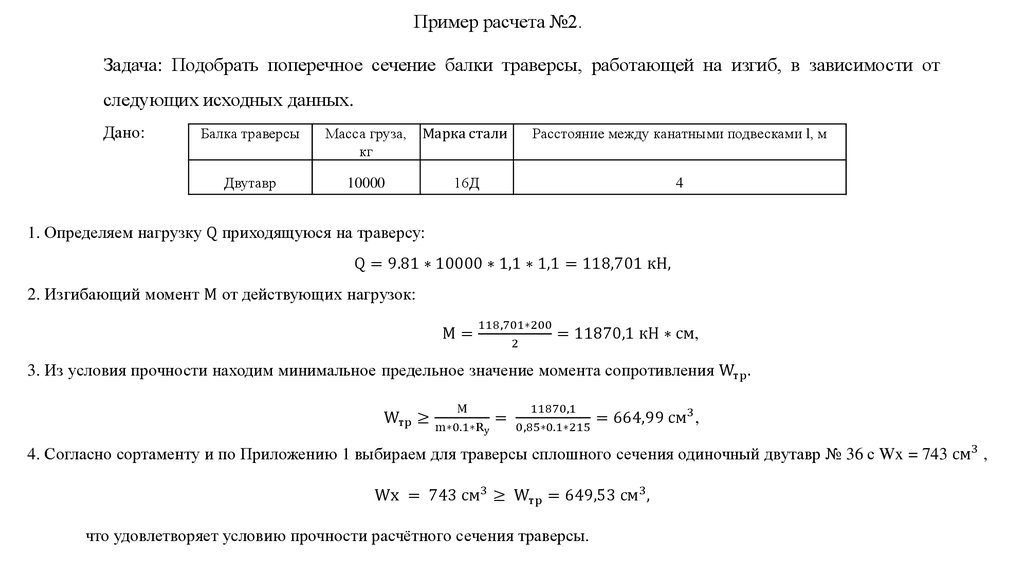

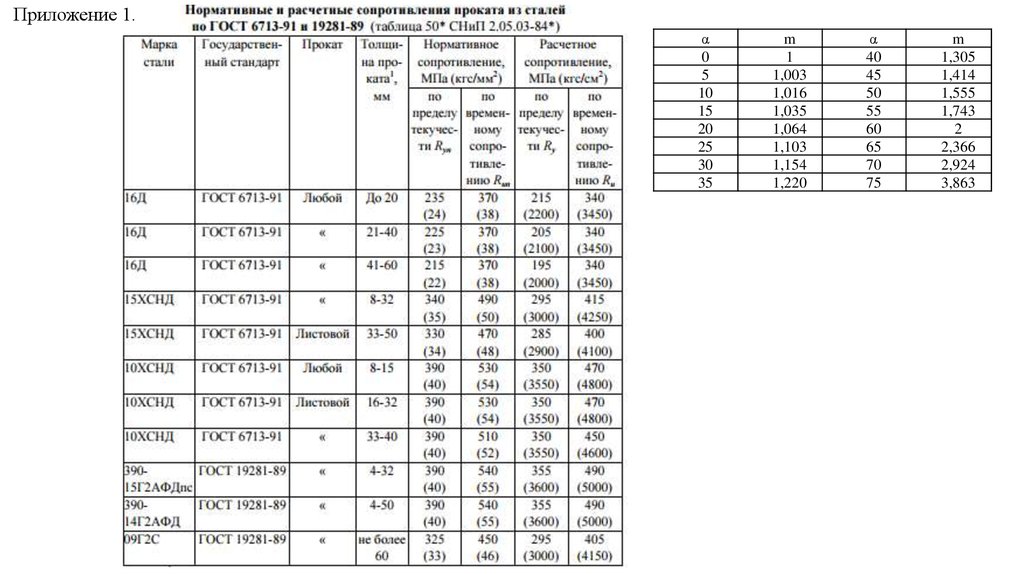

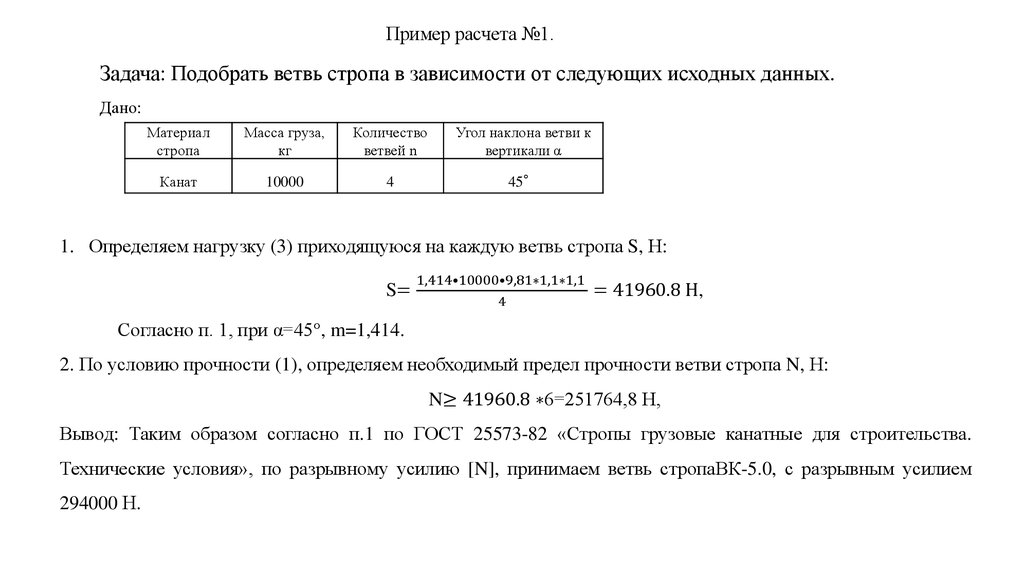

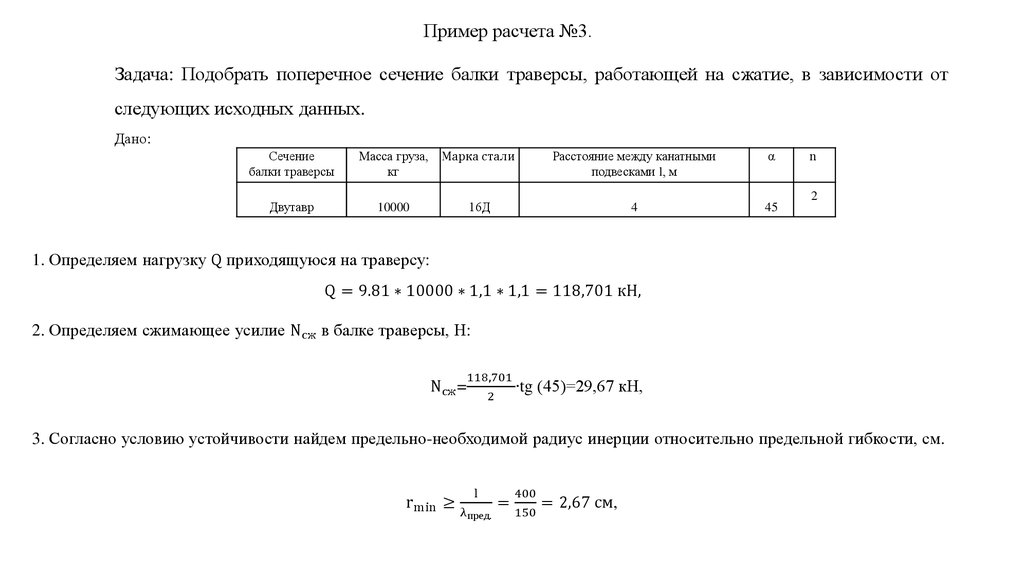

Расчет строп и траверс. Расчет якорных закреплений плавучих средств
1.
Практическое занятиеПо дисциплине: «Строительство автодорожных мостов»
На тему:
«Расчет строп и траверс. Расчет якорных закреплений плавучих средств»
Выполнила: ст. группы 4МТ-01
Ерназарова Руфина
2.

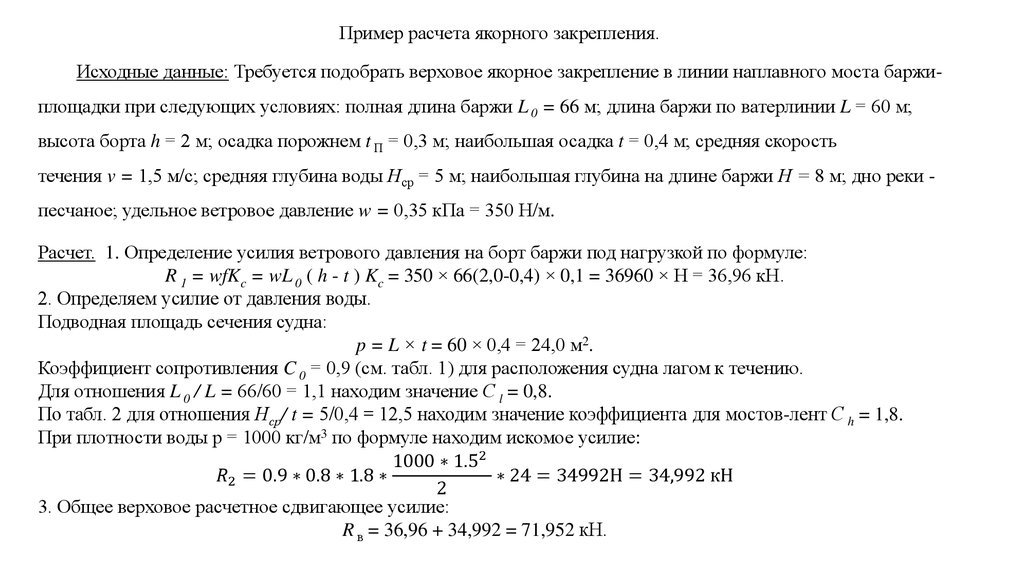

Расчет якорных креплений плавучих средств.При расчете якорных закреплений определяют усилие в якорном канате, передающееся с одной стороны на береговой или
донный (опущенной на дно реки) якорь, а с другой – на якорные лебедки, установленные на плашкоуте. Сочетания
нагрузок, учитываемые при расчете якорных закреплений, приведены в таблице 1.

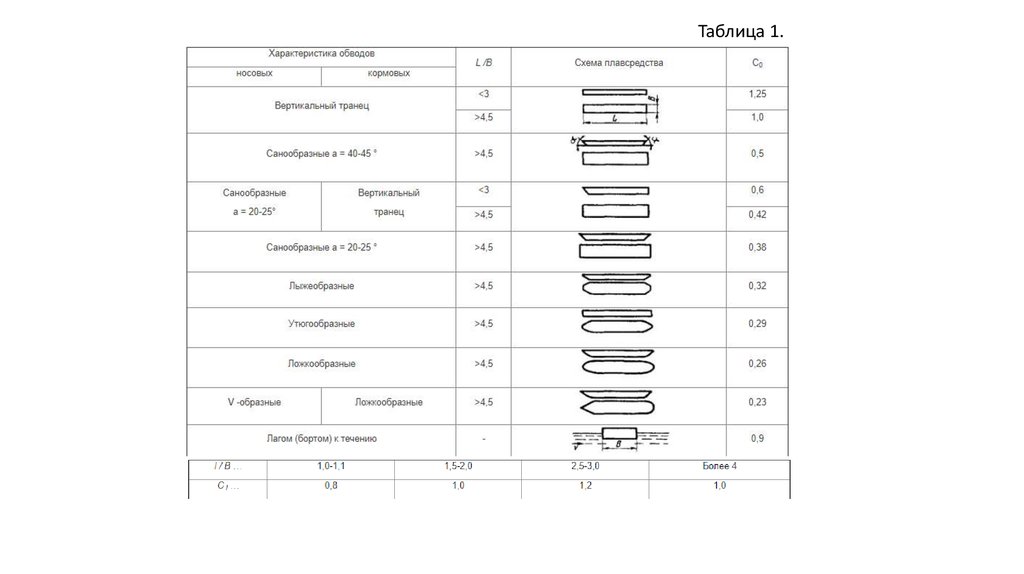

Таблица 1. Сочетания нагрузок при расчете якорей и лебедок
Примечание: Интенсивность давления ветра при расчете якорей по данной таблице не принимают
3.

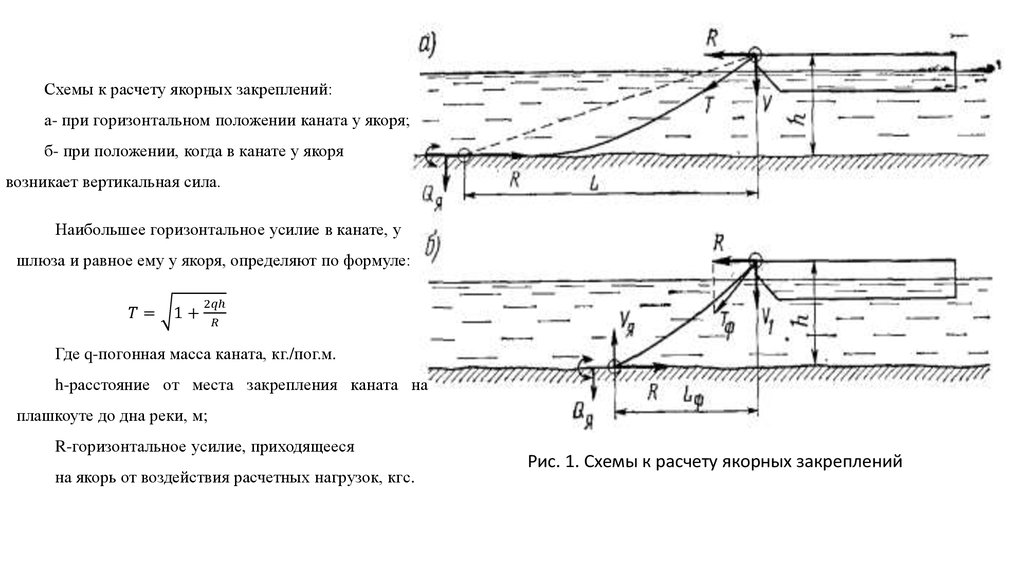

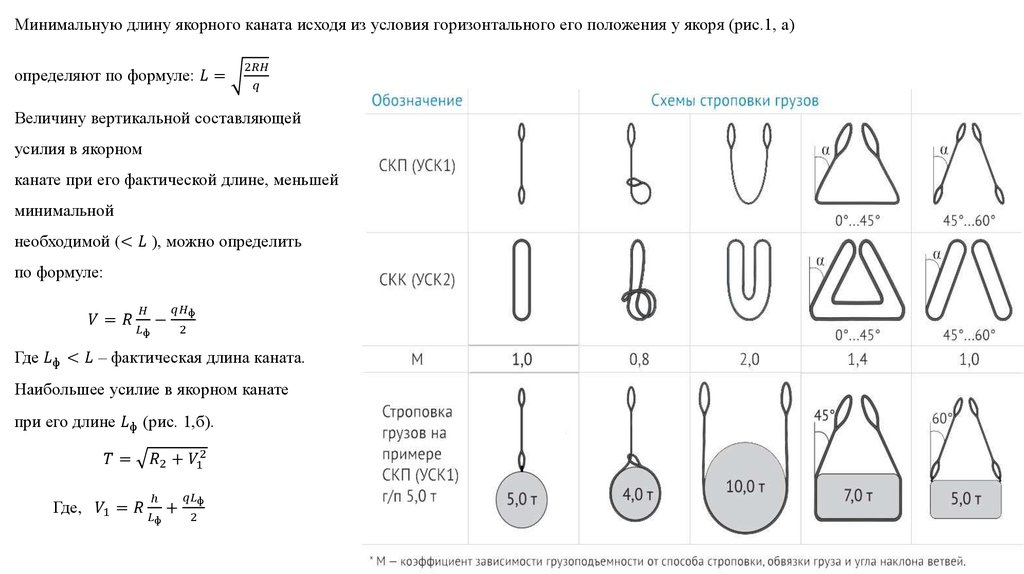

Схемы к расчету якорных закреплений:а- при горизонтальном положении каната у якоря;
б- при положении, когда в канате у якоря
возникает вертикальная сила.

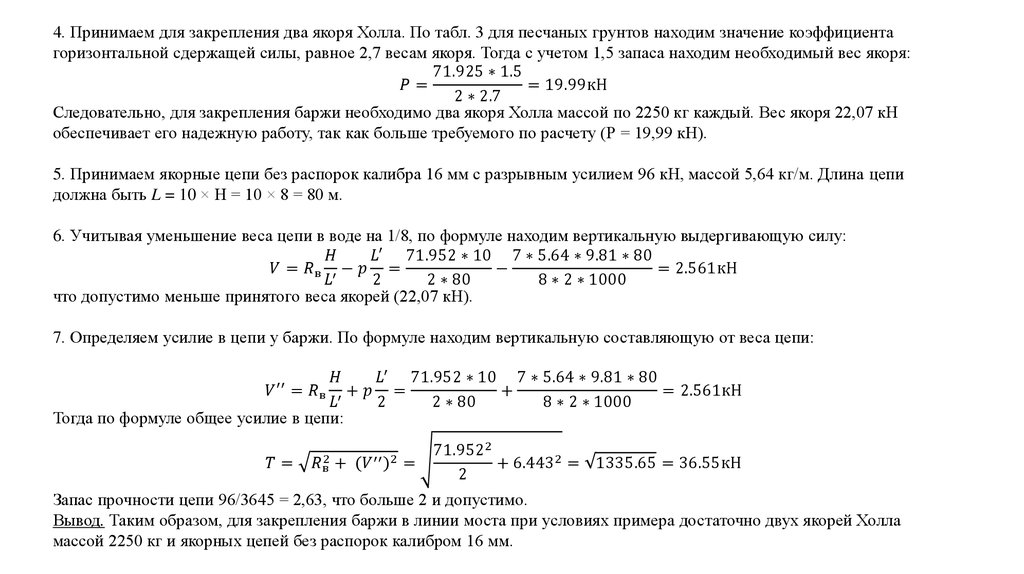

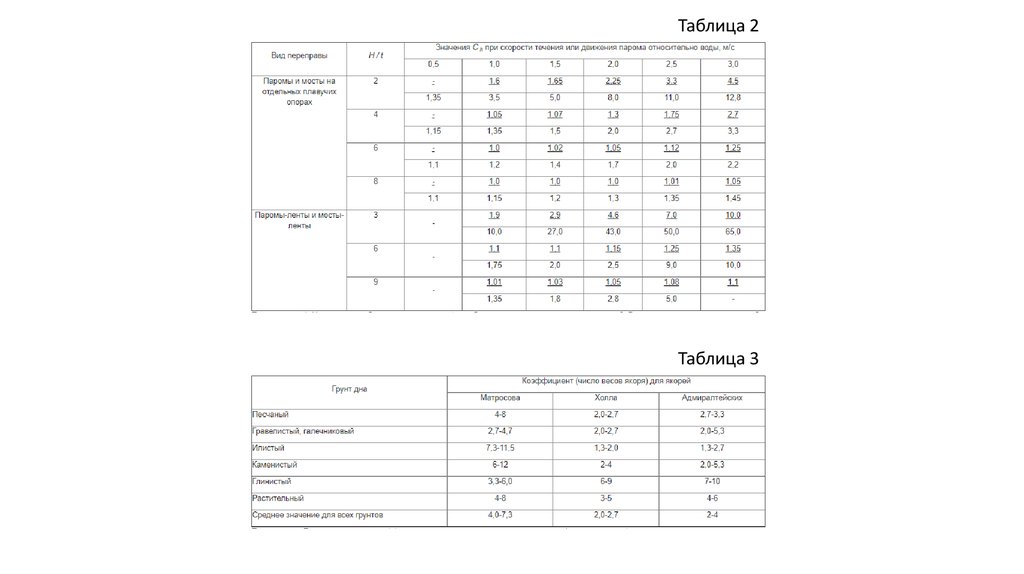

Наибольшее горизонтальное усилие в канате, у
шлюза и равное ему у якоря, определяют по формуле:
