Работа «Фантазия». Фильтрационно-емкостные свойства отложений

1. Работа «Фантазия»

Выполнили студентки 304 группы Маммадова Айдан, Рязанцева
Ксения, Талызина Жанна

2.

Фильтрационно-емкостные свойства отложений
Возраст
Пористость, %
Проницаемость, мД
Эоцен
20-24
100-500
Палеоцен
2-4
10-15
K
2-4
10-25
J
23,5
100-160
T
0-2
1,5-10
P
8-9
15-80
C3
13-21
80-500
C1-2
1,5-15
5-500
D
0-3
10-100
S
0-2
10-20
O
1-8
0,5-50

3.

Силур
Доломиты микротонкозернистые
Девон
Известняки тонкозернистые
Карбон нижний-средний
Известняки
слабо алевритистые

4.

Верхний карбон
Пермь
Песчаник мелкосреднезернистый
Песчаник
крупнозернистый
Юра
Переслаивание аргиллитов
и песчаных линз

5.

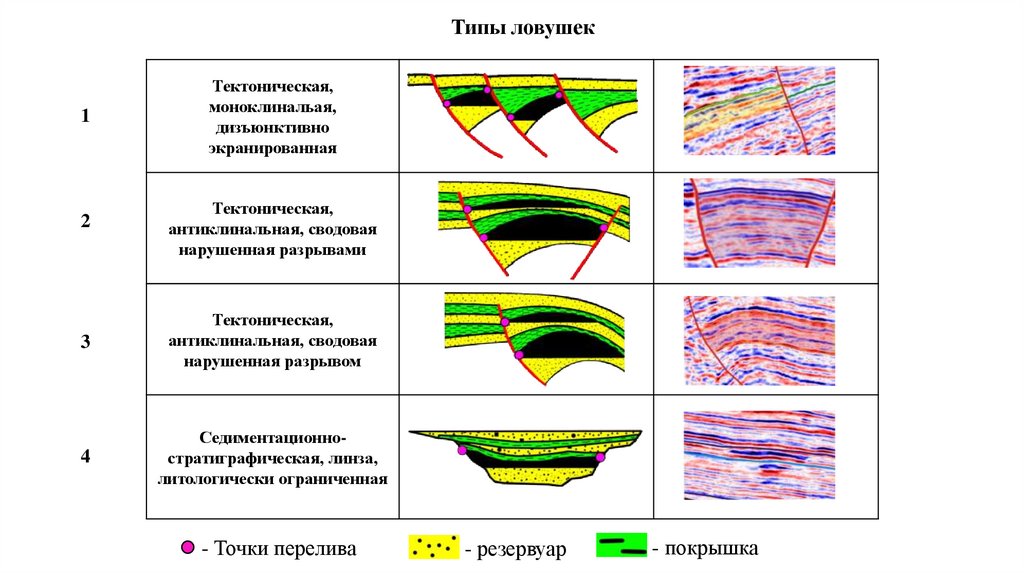

Типы ловушек
1
Тектоническая,
моноклинальая,
дизъюнктивно
экранированная
2
Тектоническая,
антиклинальная, сводовая
нарушенная разрывами
3
Тектоническая,
антиклинальная, сводовая
нарушенная разрывом
4
Седиментационностратиграфическая, линза,
литологически ограниченная
- Точки перелива
- резервуар
- покрышка

6.

А`

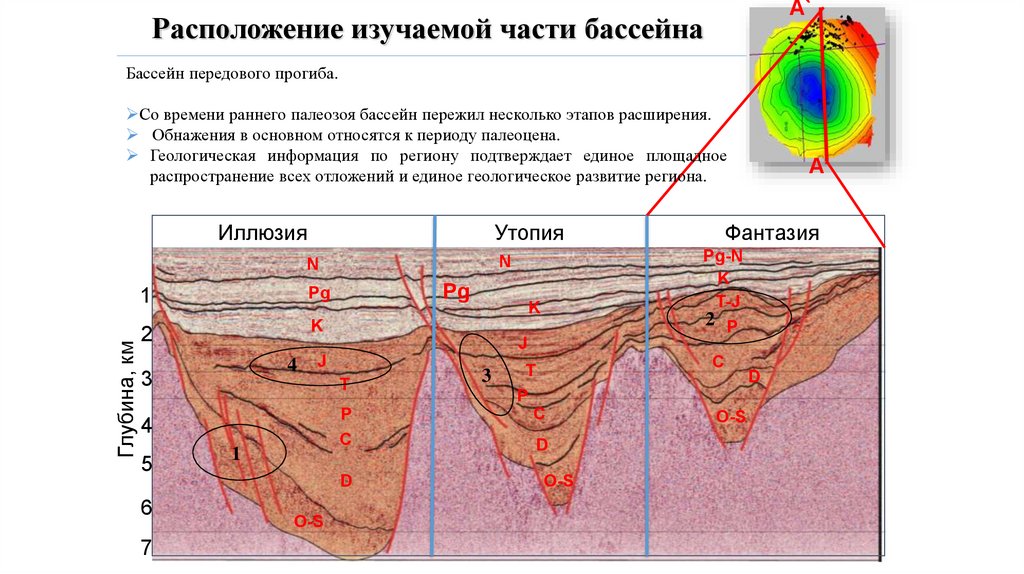

Расположение изучаемой части бассейна
Бассейн передового прогиба.
Со времени раннего палеозоя бассейн пережил несколько этапов расширения.
Обнажения в основном относятся к периоду палеоцена.
Геологическая информация по региону подтверждает единое площадное
распространение всех отложений и единое геологическое развитие региона.
Иллюзия
Утопия
Глубина, км
1
Pg
2
K
4
J
T
P
С
4
6
7
K
J
3
5
Pg
1
D
O-S
3
Фантазия
Pg-N
K
T-J
2 P
N
N
А’
T
P
С
D
O-S
С
O-S
D

7.

Структурные карты центральной части бассейна
-4530
1m=3,28ft!
-8660
2
-9100
-4830
3
-9500
- 5030
Кровля
юрских
отложений
-5260
-5441
4
-9900
-10208
ft
-10863
-13209
-11775
-14200
-12450
-15200
-13125
-13656
Кровля
каменноугольных
отложений
ft
-16200
-16997
Кровля
пермских
отложений
ft
Фантазия
Утопия
Кровля
силурийских
отложений
ft
17
Иллюзия

8.

Глубина (км)

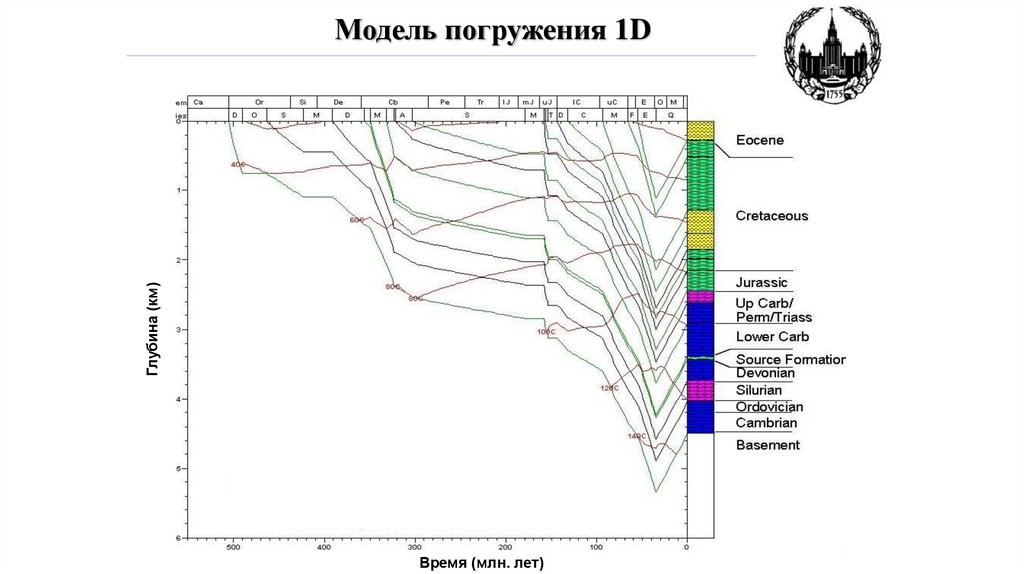

Модель погружения 1D
Время (млн. лет)

9.

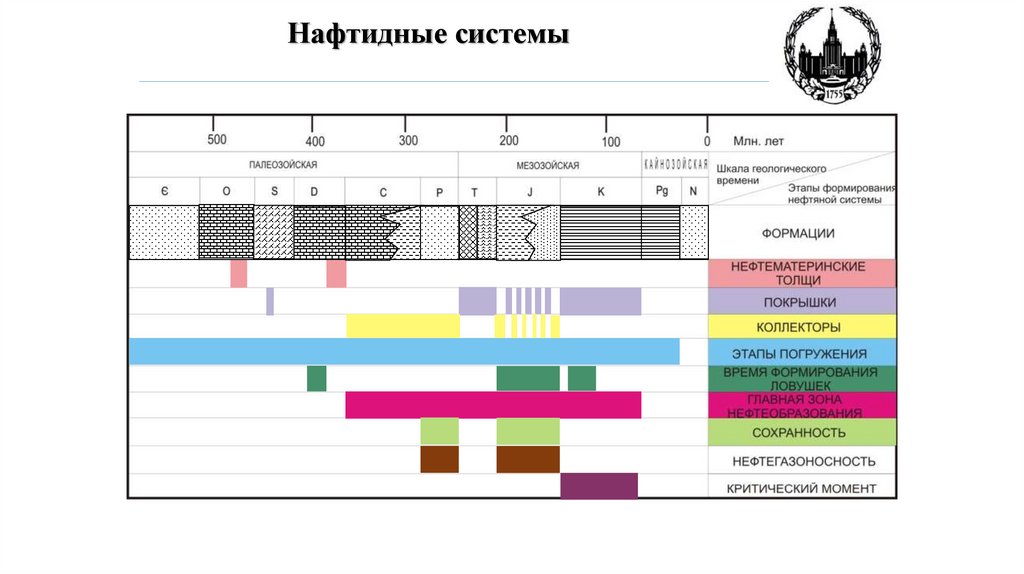

Нафтидные системы
