Конструкция фальшполов

1.

КОНСТРУКЦИЯ
ФАЛЬШПОЛОВ
ТЕ Павел Шпагин

2.

КОНСТРУКЦИЯ ФАЛЬШПОЛОВ
Тип опирания
Оборудование
Рамная
Зависимая
Независимая
Рельсовая
Плит покрытия (пола)
Поэтажная
Не регулируемый
Одноэтажная
Регулируемый
2

3.

ТИП ОПИРАНИЯ ОБОРУДОВАНИЯ: РАМНАЯ СХЕМА
Рама под
оборудование
При рамной схеме, оборудование имеет
собственную несущую конструкцию. Оборудование
можно монтировать до начала монтажа пола и
рассчитывать конструкцию пола только на
эксплуатационную нагрузку (по согласованию). Так
же такая система применима в сейсмических
районах.
Рама бывает двух видов: зависимая и не зависимая
Конструкция
опирания пола
3

4.

РАМА
ЗАВИСИМАЯ / НЕЗАВИСИМАЯ
Зависимая
Не зависимая
- рама имеет общие узлы крепления
с конструкцией пола или
комбинированные опоры (2 профиля
в одной пятке), общие опоры.
- рама имеет только собственные
опоры, не имеет общих узлов с
конструкцией пола.
Общие опоры
Не имеет общих узлов, опор
Рама
4

5.

ТИП ОПИРАНИЯ ОБОРУДОВАНИЯ: РЕЛЬСОВАЯ СХЕМА
Конструкция
опирания пола
При рельсовой схеме, на несущую конструкцию
пола укладываться «Рельсы», на них в свою
очередь монтируется оборудование. Оборудование
монтируется после монтажа пола, соответственно
пол должен нести монтажную нагрузку.
Данную схему можно использовать как со
поэтажной, так и с одноэтажной схемой опирания
пола.
Рельсы под
оборудование
5

6.

ТИП ОПИРАНИЯ ПОЛА: ПОЭТАЖНАЯ СХЕМА
Несущая рама
Поэтажная схема имеет несколько уровней
профилей, на несущую раму монтируются
«Прогоны», поверх которых укладывается плиты
покрытия. Такая схема имеет гибкость расстановки
опор и шага несущих рам.
В данной схеме «Прогоны» могут быть
смонтированы в 2х вариациях: открытой частью к
верху, открытой частью к низу.
Стоит обращать внимание на положение
соединение прогонов с несущей балкой
относительно коннекторов (только если несущая
балка с одной открытой частью).
Прогон
6

7.

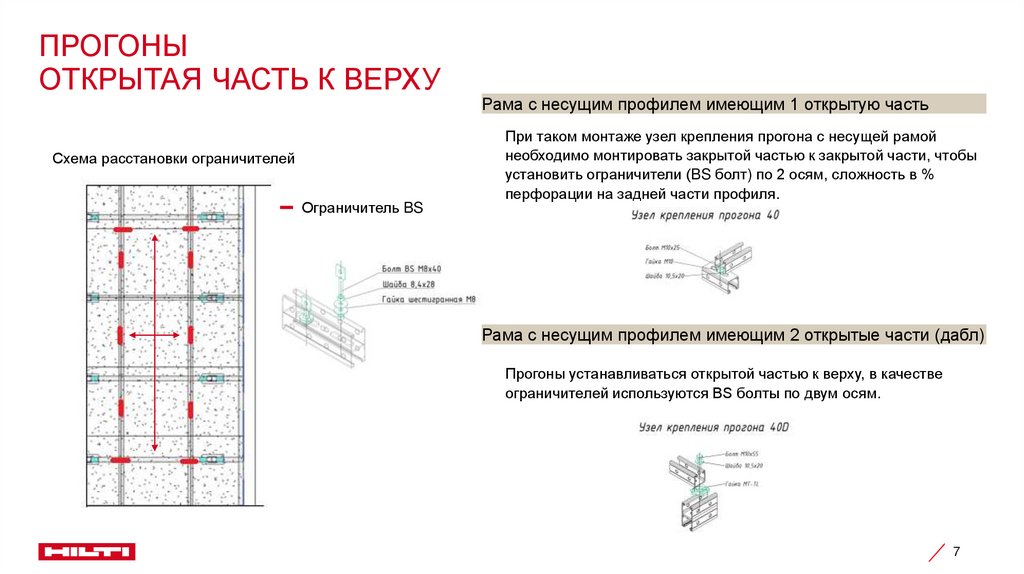

ПРОГОНЫ
ОТКРЫТАЯ ЧАСТЬ К ВЕРХУ
Схема расстановки ограничителей
Ограничитель BS
Рама с несущим профилем имеющим 1 открытую часть
При таком монтаже узел крепления прогона с несущей рамой
необходимо монтировать закрытой частью к закрытой части, чтобы
установить ограничители (BS болт) по 2 осям, сложность в %
перфорации на задней части профиля.
Рама с несущим профилем имеющим 2 открытые части (дабл)
Прогоны устанавливаться открытой частью к верху, в качестве
ограничителей используются BS болты по двум осям.
7

8.

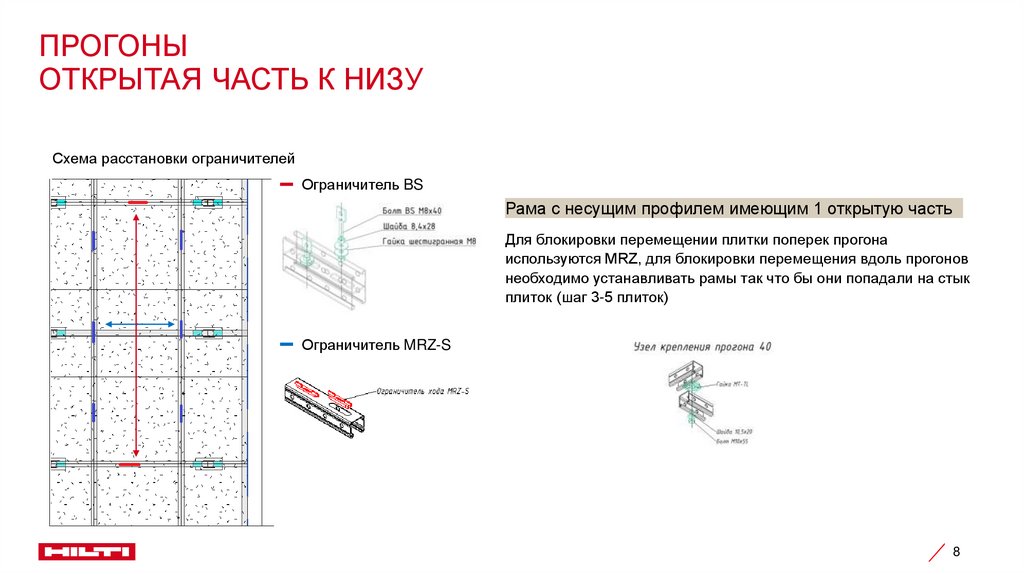

ПРОГОНЫ
ОТКРЫТАЯ ЧАСТЬ К НИЗУ
Схема расстановки ограничителей
Ограничитель BS
Рама с несущим профилем имеющим 1 открытую часть
Для блокировки перемещении плитки поперек прогона
используются MRZ, для блокировки перемещения вдоль прогонов
необходимо устанавливать рамы так что бы они попадали на стык
плиток (шаг 3-5 плиток)
Ограничитель MRZ-S
8

9.

ТИП ОПИРАНИЯ ПОЛА: ОДНОЭТАЖНАЯ СХЕМА
Связующая балка
Одноэтажная схема состоит из несущей рамы и
связующих балок которые монтируются в один
уровень, поверх несущей части укладывается плиты
покрытия.
Шаг несущих рам соответствует размеру плит
покрытия.
Несущая рама
9

10.

ОДНОЭТАЖНАЯ СХЕМА
ОГРАНИЧИТЕЛИ В ПРОФИЛЯХ С 1 И 2 ОТКРЫТЫМИ ЧАСТЯМИ
Для блокировки перемещении в профиле с 1 открытой частью
используется MRZ-S, в профиле с 2 открытыми частями (дабл)
используется BS
Несущая балка с 2 откр. частями
Несущая балка с 1 откр. частью
Схема расстановки ограничителей
Схема расстановки ограничителей
Ограничитель BS
Ограничитель MRZ-S
10

11.

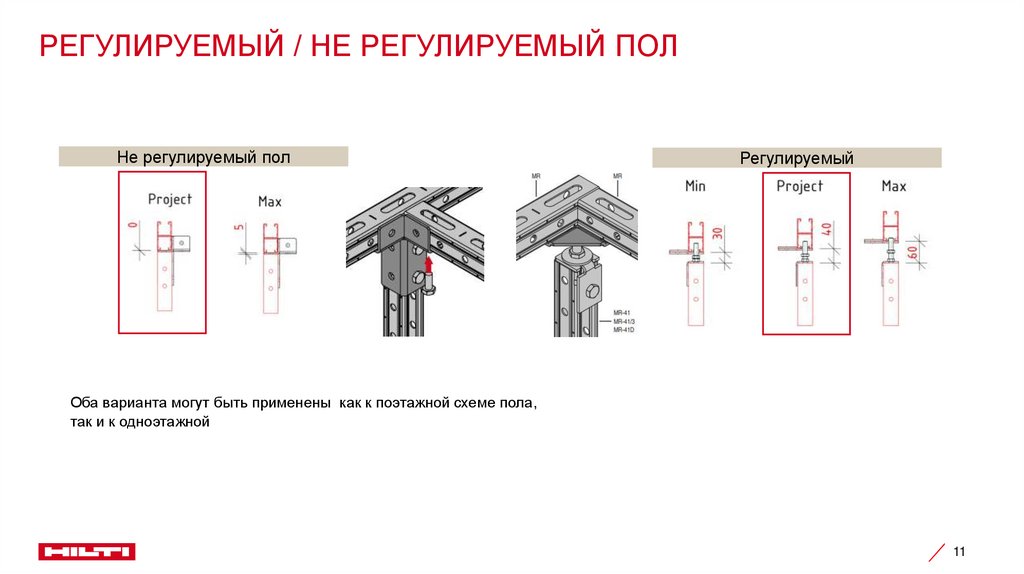

РЕГУЛИРУЕМЫЙ / НЕ РЕГУЛИРУЕМЫЙ ПОЛ
Не регулируемый пол
Регулируемый
Оба варианта могут быть применены как к поэтажной схеме пола,
так и к одноэтажной
11

12.

СПАСИБО ЗА
ВНИМАНИЕ!
12
