Электрический ток в различных средах. Урок 32

1.

Урок 32
Электрический ток в
различных средах

2.

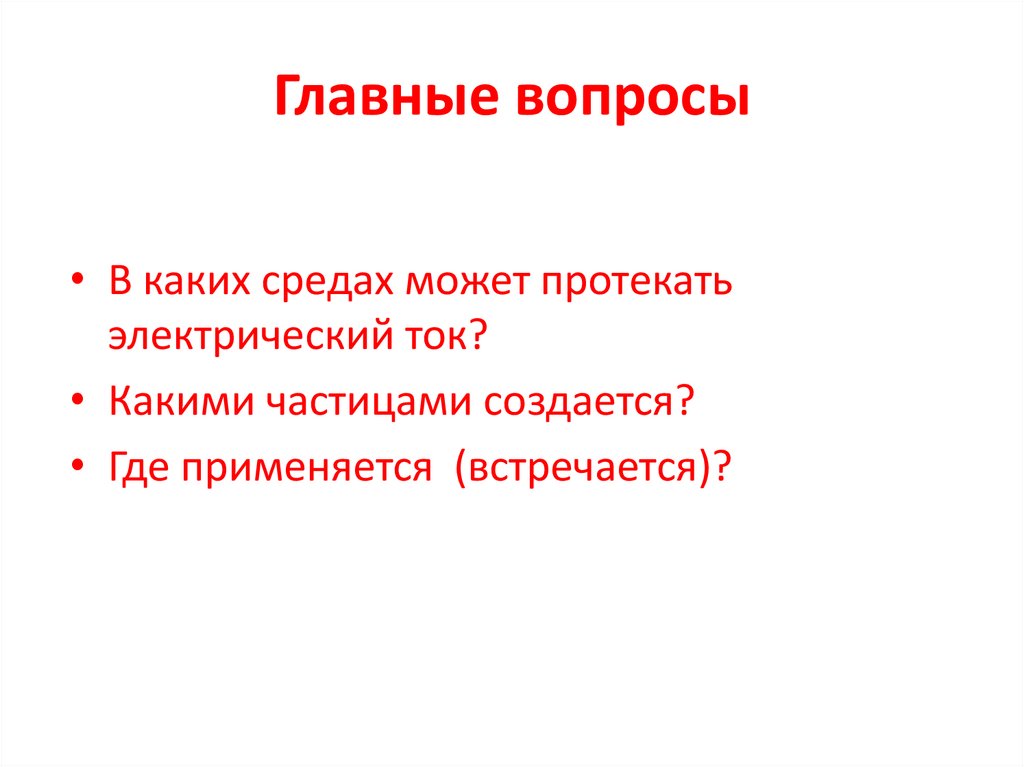

Главные вопросы
• В каких средах может протекать
электрический ток?
• Какими частицами создается?
• Где применяется (встречается)?

3.

Повторение
Что называют электрическим током?
Без чего не может возникнуть ток?
Какие действия оказывает ток?
Приведите примеры(природа,
техника, быт), когда мы имеем дело с
током.

4.

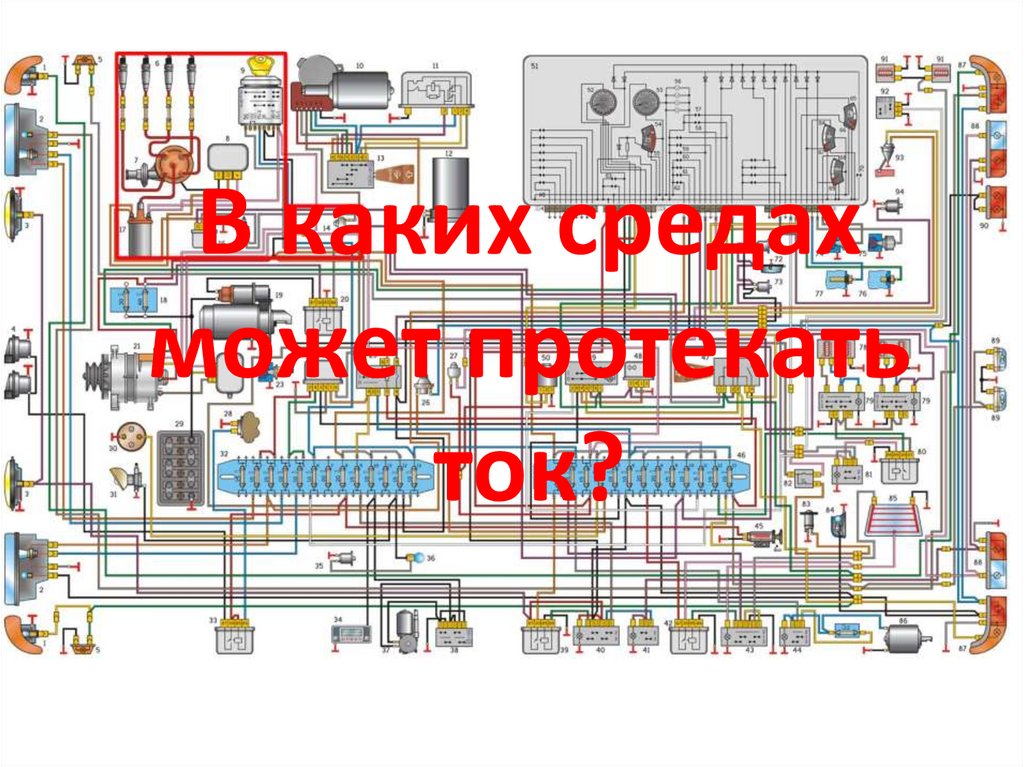

В каких средах
может протекать
ток?

5.

В каких средах может протекать ток?
(начертите таблицу в тетради, ее надо заполнить,
просматривая презентацию)
В какой среде протекает
ток?
Металл
Газ (газовый разряд)
Жидкость (электролиз)
Полупроводники
Вакуум
Какие частицы
создают ток
Где встречается,
где применяется

6.

Ток в металлах.
• Прочитать параграф 34 учебника и
заполнить строку таблицы.

7.

Ток в газах
• Полярное сияние

8.

Ток в газах
• Рекламные трубки – свечение инертных газов
в стеклянных трубках, покрытых изнутри
слоем люминофора (люминесцентные лампы
дневного света)

9.

Ток в газах

10.

Ток в газах
• Особенно красиво,
когда огни святого
Эльма возникают на
концах мачт и рей
парусного судна. Для
образования этих
таинственных огней не
нужны грозовые
облака, их чаще можно
увидеть в горах, а также
во время пыльных бурь
и метелей.

11.

Ток в газах
• Происходит нагревание до температуры свыше 10
000 К. Сила тока в канале молнии достигает 10
000—20 000 А, длительность импульса тока
составляет несколько десятков микросекунд.

12.

Ток в газах
• Ток в газах возникает при ионизации нейтральных
атомов или молекул. Сильное электрическое поле
ускоряет электроны, которые «разбивают»
нейтральные атомы и получившиеся ионы в
электрическом поле начинают двигаться
направленно.

13.

Ток в жидкостях
• Электролиз – протекание тока в растворах кислот,
солей, щелочей и расплавах металлов, при этом
происходит выделение чистого металла на одном
из электродов.

14.

Ток в жидкостях
Диссоциация – распад нейтральных молекул на ионы

15.

Ток в полупроводниках
• Диоды, транзисторы, фоторезисторы, светодиоды
• Изготавливают из кремния, индия, мышьяка,
висмута и др.

16.

Ток в полупроводниках
• Ток в полупроводниках создают
электроны (-) и вакансии (дырки) (+)

17.

Ток в вакууме

18.

Ток в вакууме – электронно-лучевая
трубка
• Электроны, испускаемые нагретым
катодом, можно с помощью электрических
полей разгонять до высоких скоростей.

19.

Ток в вакууме
• Электронно-лучевая трубка является важным
элементом телевизора, осциллографа,
радиолокатора и других приборов. Пучки
электронов, формируют картинку на экране,
вызывая свечение люминофора.

20.

Ток в вакууме
• Если электронный пучок попадает на тела, то они
нагреваются, что используется для электронного
плавления и сварки материалов в вакууме и
обеспечивает их сверхвысокую чистоту.

21.

Ток в вакууме
• Звездный ветер. Потоки заряженных частиц
(электронов, протонов, ионов) исходящие от солнца
- солнечный ветер.

22.

Что мы сегодня узнали по теме
Электрический ток в различных
средах
Проверим, как заполнена таблица

23.

Электрический ток в различных средах
В какой
среде
протекает
ток?
Металл
Газ
(газовый
разряд)
Какие частицы
создают ток
(носители
заряда)
Где встречается, где
применяется?
Ток в осветительных проводах, в
нагревательных элементах, в
резисторах.

24.

Электрический ток в различных средах
В какой
среде
протека
ет ток?
Какие
частицы
создают ток
(носители
заряда)
Жидкост
ь
(электро
лиз)
Полупроводн
ики
Ионы («+» и
«-»)
Где встречается, где
применяется?
Диоды, транзисторы,
фоторезисторы,
светодиоды,
полупроводниковые
лазеры.

25.

Электрический ток в различных средах
В какой
среде
протека
ет ток?
Какие частицы
создают ток
(носители
заряда)
Вакуум
Электроны
Где
встречается,
где
применяется?
Солнечный ветер или
точнее звездный
ветер от Солнца,
вызывающий
магнитные бури.

26.

В каких средах может
протекать электрический
ток?
• В твердых телах (в металлах, в
полупроводниках)
• В газах
• В жидкостях
• В вакууме

27.

Какими частицами создается ток
В металлах – электронами
В газах – ионами (+ и -) и электронами
В жидкостях (электролитах) – ионами
В полупроводниках – электронами и
дырками
• В вакууме – потоками заряженных частиц
(протоны, электроны, альфа-частицами и
пр.)

28.

Проверь себя:
1. Что быстрее движется в металлическом
проводнике: свободные электроны или
электрическое поле?
А. Свободные электроны.
Б. Электрическое поле.

29.

Проверь себя:
2. Какими частицами создаётся ток в газах?
Выберите правильное утверждение.
А. Электронами и ионами обоих знаков.
Б. Ионами обоих знаков.
В. Электронами и отрицательными ионами.
Г. Электронами и положительными ионами.

30.

Проверь себя:
3. Чистая вода является диэлектриком. Почему
водный раствор NaCl является проводником?
А. При растворении соли вода нагревается и
ионизируется.
Б. После растворения соли молекулы NaCl
переносят заряды.
В. В растворе от молекулы NaCl
отрываются электроны и переносят
заряд.
Г. Соль в воде распадается на ионы Na+ и Cl-.

31.

Проверь себя:
4. В полупроводниках ток ослабевает с
понижением температуры.
Это объясняется тем, что:
А. Уменьшается расстояние между
атомами.
Б. Усиливается тепловое движение
атомов.
В. Уменьшается число электронов,
оторвавшихся от атома.

32.

Проверь себя:
5. Током в вакууме является:
А. Поток заряженных частиц, испускаемых
любой звездой.
Б. Свечение мачт кораблей.
В. Молния.
