Продукты, основанные на научном подходе

1.

imagine.
ИННОВАЦИИ
| ПРОИЗВОДИТЕЛЬНОСТЬ | НАДЕЖНОСТЬ
Продукты, основанные на научном подходе
IMAGINE

2.

ШТРЕКОПОДДИРОЧНЫЕ,
МНОГОФУНКЦИОНАЛЬНЫЕ и
БУРИЛЬНЫЕ МАШИНЫ

3.

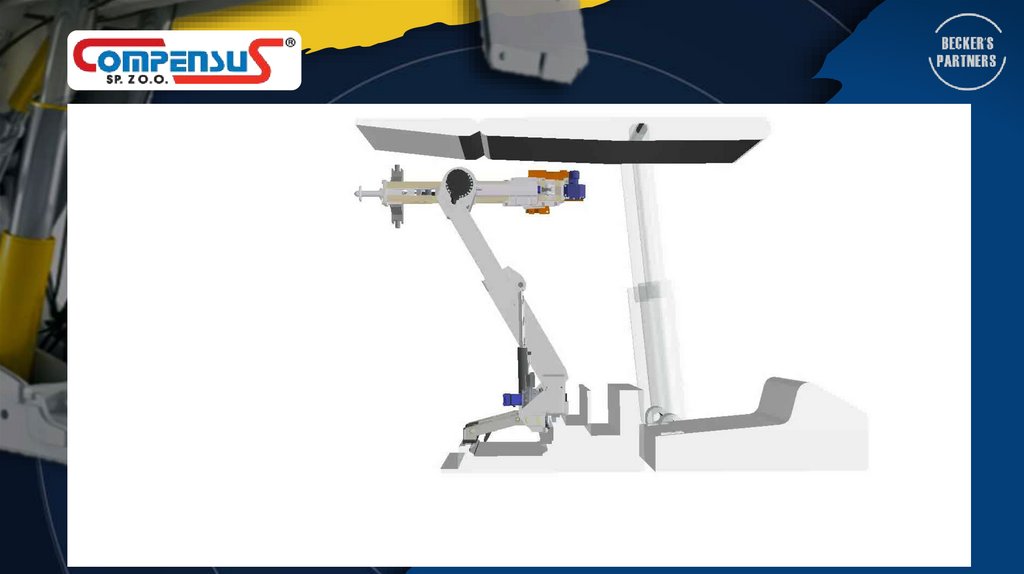

Буровой станок по лавному
приводу
• Перемещение станка по конвейерному ставу
• Кинематика позволяет вести бурение под любыми
углами, включая кровлю и почву выработки
Удаленное безопасное управление на расстоянии
5м

4.

5.

6.

7.

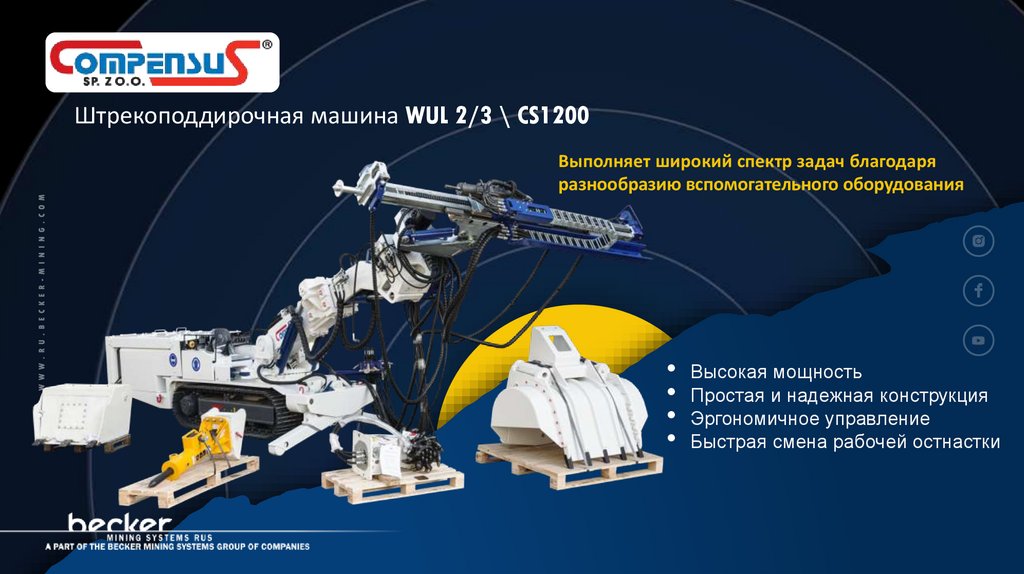

Штрекоподдирочная машина WUL 2/3 \ CS1200
Выполняет широкий спектр задач благодаря
разнообразию вспомогательного оборудования
• Высокая мощность
• Простая и надежная конструкция
• Эргономичное управление
• Быстрая смена рабочей остнастки

8.

Технические характеристики WUL 2/3 \ CS1200
Параметр
Показатель
Мощность приводного эл.двигателя
55-75 кВТ
Номинальное давление гидравлической системы
25 МПа
Скорость передвижения
6 км/ч
Емкость ковша с боковой разгрузкой/ с шибером
0,6/0,3 м3
Энергия удара гидромолота
680 Дж
Длинна
Высота
Ширина
9000 мм
1300 мм
1200 мм
Масса
9500 кг
Максимальный поперечный уклон
9
Максимальный продольный уклон
20

9.

Подвесной Анкероустановщик BCS45
• Высокая мобильность и компактность
• Возможность работы над проходческим
комбайном
Удаленное безопасное управление
Бурение шпуров под любой тип анкера и
БВР

10.

Параметр
Показатель
Мощность приводного эл.двигателя
Номинальное давление гидравлической системы
45 кВТ
25 МПа
Угол поворота/наклона лафета
360/180
Ход подачи лафета
2825 мм
Усилие подачи
0-30 кН
Крутящий момент перфоратора
340 Нм
Диаметр бурения шпуров мин/макс
Длина бурения
28,5/65 мм
До 12 м

11.

Перевозные буровые
установки CS-45
• Компактность установки позволяет работать в сам
стесненных условиях
Возможность разработки станка под особые
технические требования заказчика
Удаленное безопасное управление
Бурение скважин 25-135 мм (более по согласован
Регулируемое усилие подачи

12.

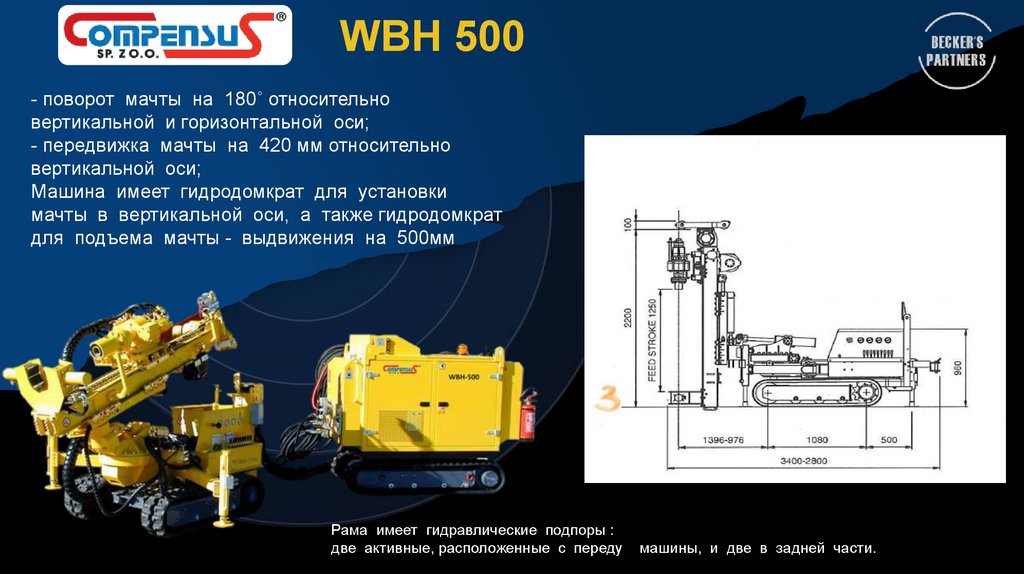

WBH 500
- поворот мачты на 180˚ относительно
вертикальной и горизонтальной оси;
- передвижка мачты на 420 мм относительно
вертикальной оси;
Машина имеет гидродомкрат для установки
мачты в вертикальной оси, а также гидродомкрат
для подъема мачты - выдвижения на 500мм
Рама имеет гидравлические подпоры :
две активные, расположенные с переду
машины, и две в задней части.

13.

Габариты
• Максимальные габариты в транспортном положении:
• - длина 2500 мм;
• - высота
1600 мм; (базовая высота, в случаи
необходимости, можно уменьшить до 1500мм)
• - ширина 750мм (раздвижное Меж-осевое расстояние по
)
гусеницам - до 1350мм

14.

imagine.
Свяжитесь с менеджером
Даниил Копылов
Тел.: +7 903 993 4472
E-mail: [email protected]
8 (3843) 200 021
IMAGINE
|
[email protected]
| 654006, г. Новокузнецк, пл. Побед, д.1, корпус 106 |
ru.becker-mining.com
