Соединение «ласточкин хвост»

1.

Соединение «ласточкин хвост»

2.

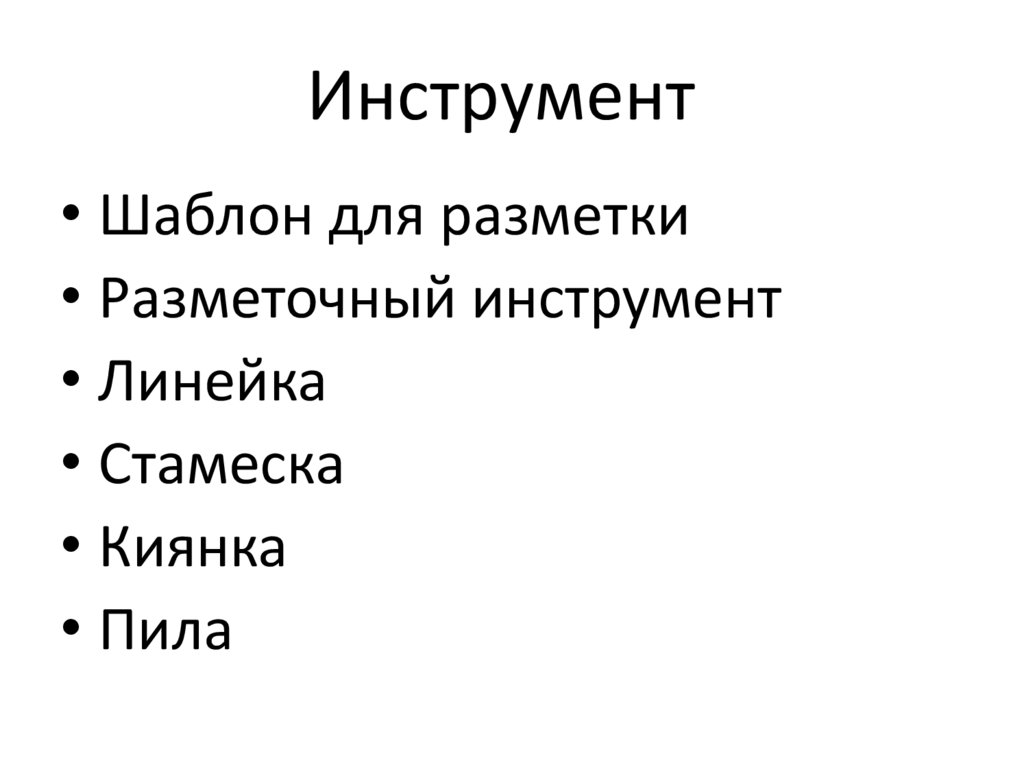

Инструмент
• Шаблон для разметки
• Разметочный инструмент
• Линейка
• Стамеска
• Киянка
• Пила

3.

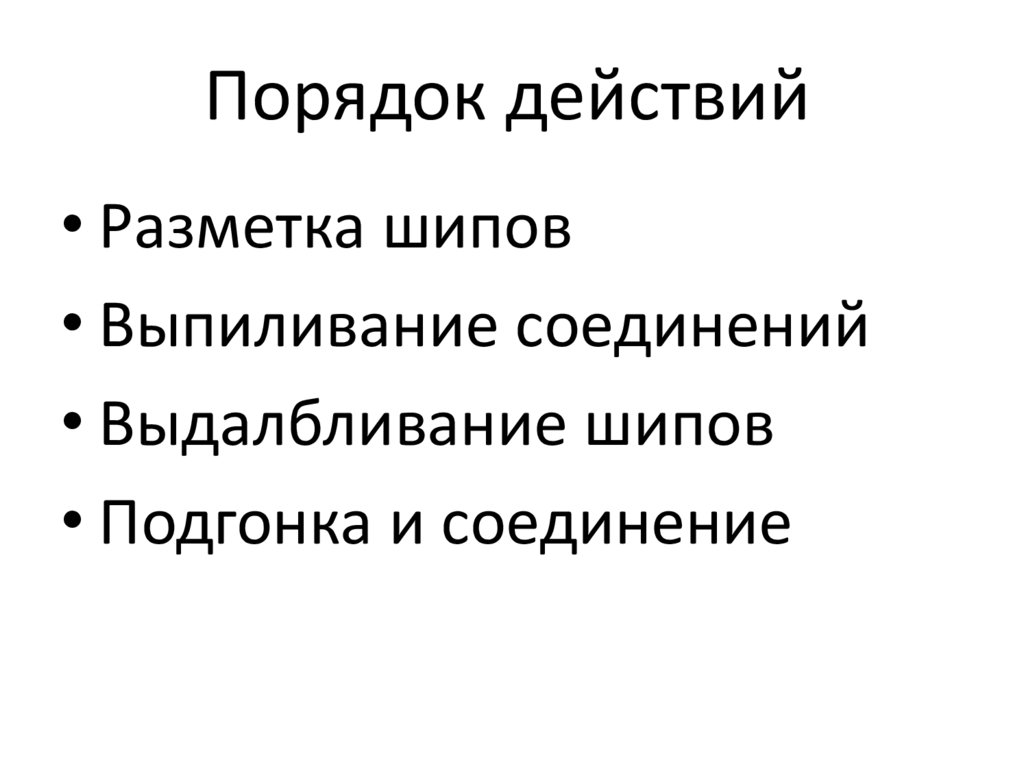

Порядок действий
• Разметка шипов
• Выпиливание соединений
• Выдалбливание шипов
• Подгонка и соединение

4.

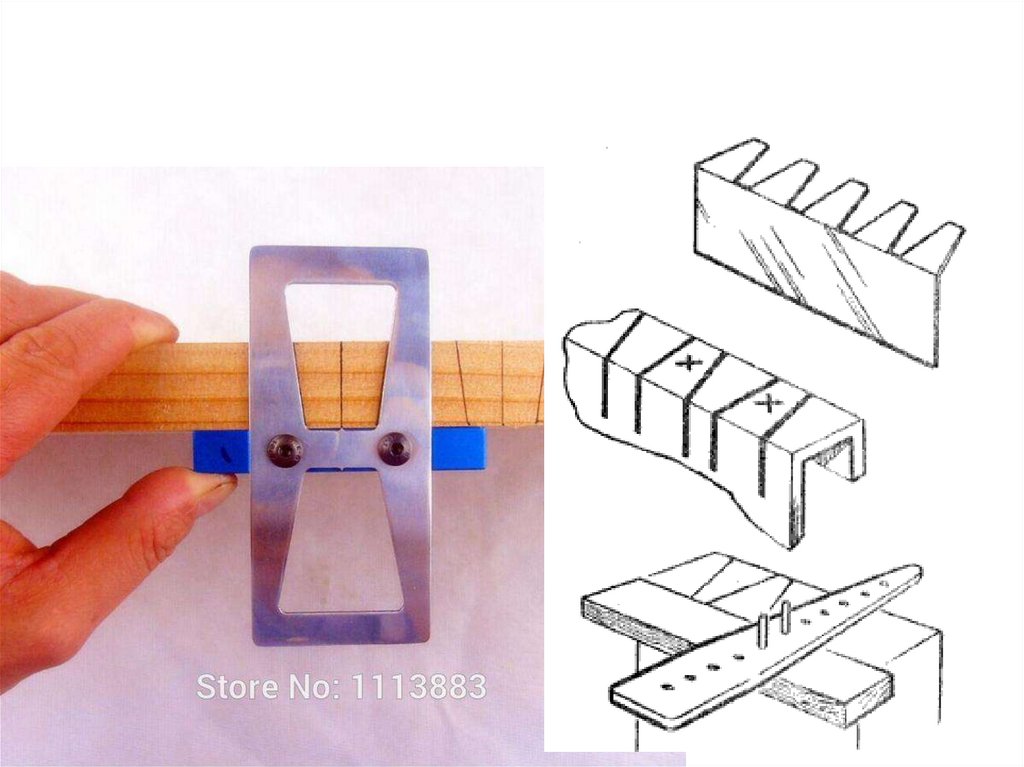

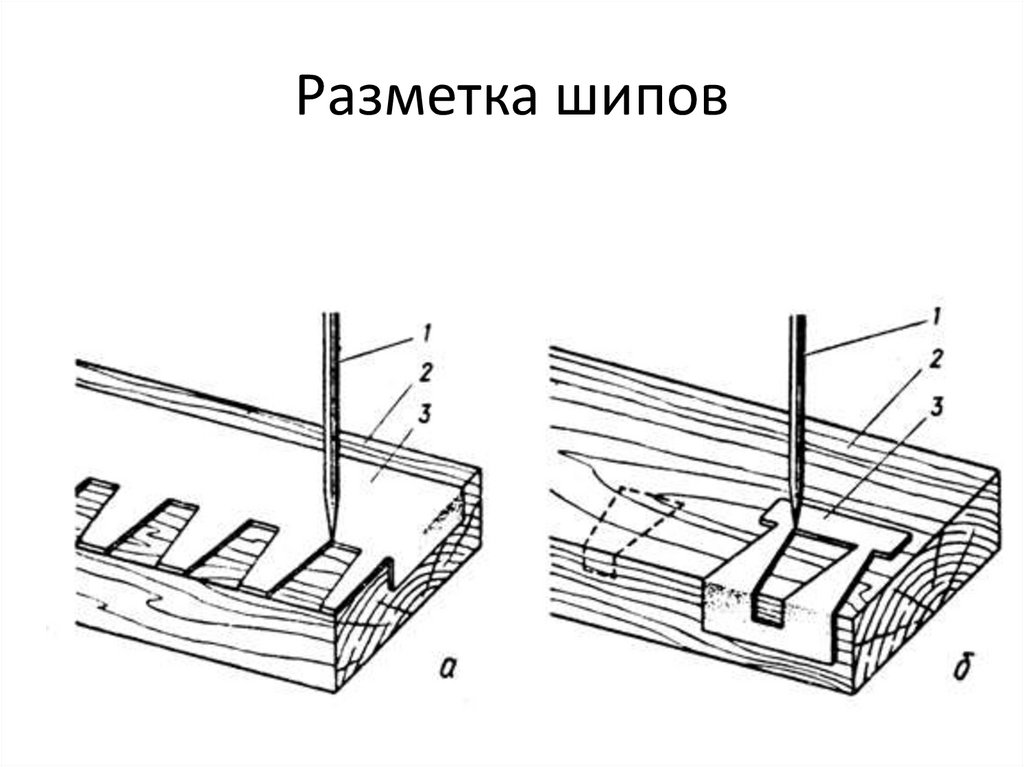

Разметка шипов

5.

6.

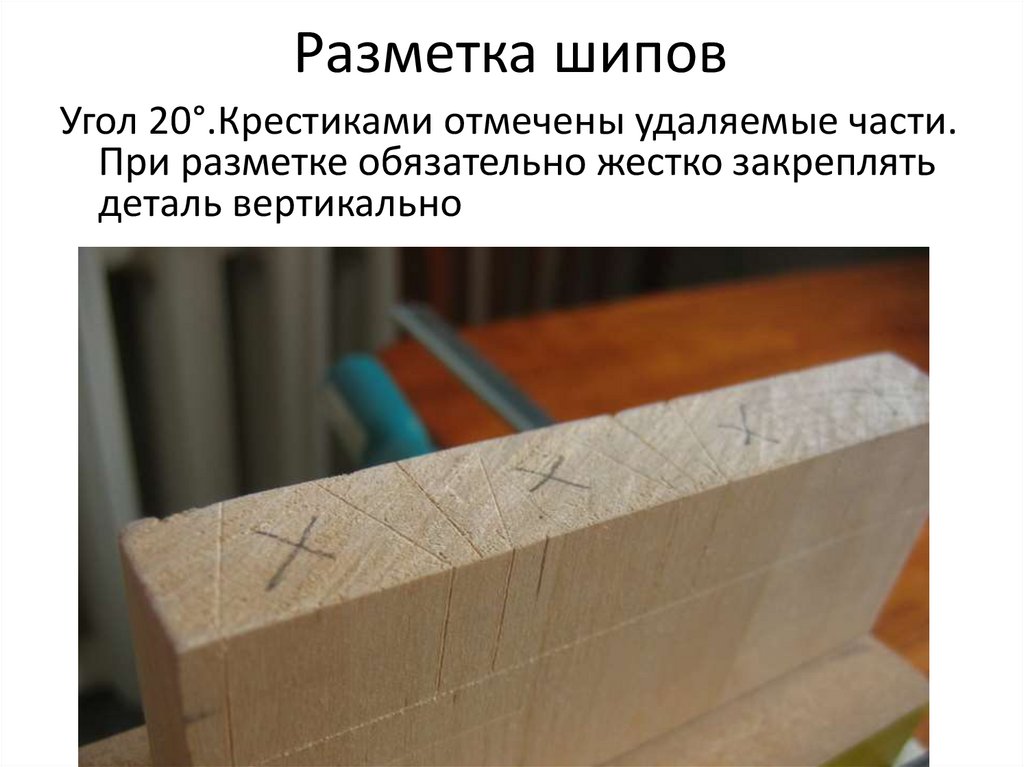

Разметка шипов
Угол 20°.Крестиками отмечены удаляемые части.
При разметке обязательно жестко закреплять
деталь вертикально

7.

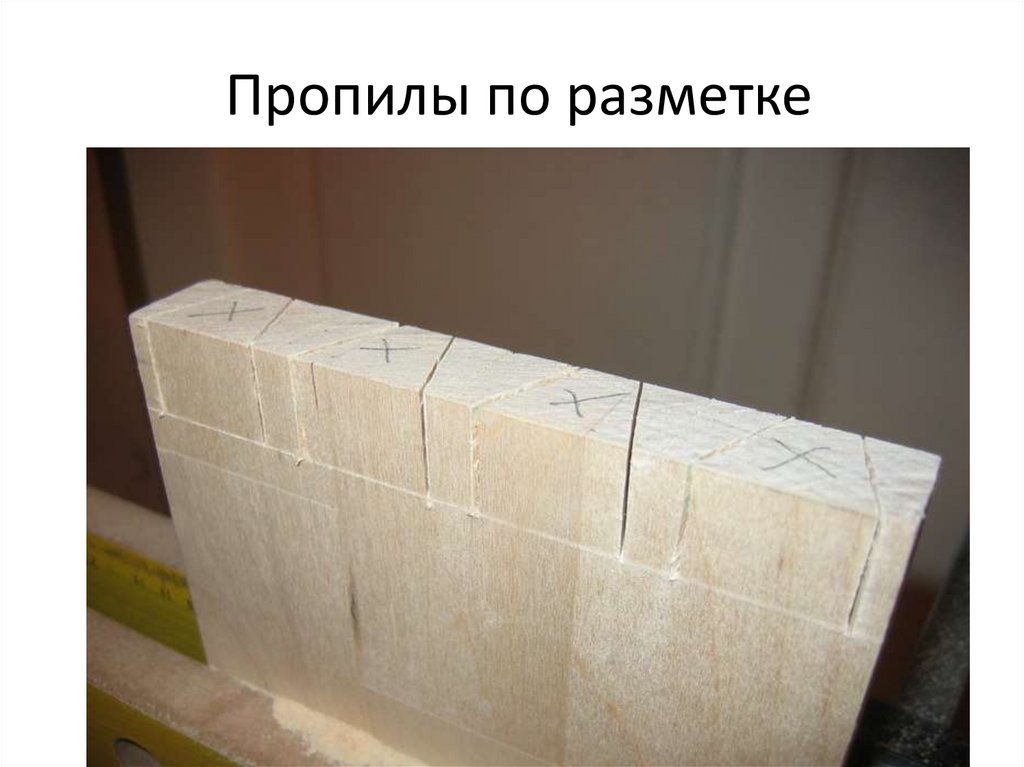

Пропилы по разметке

8.

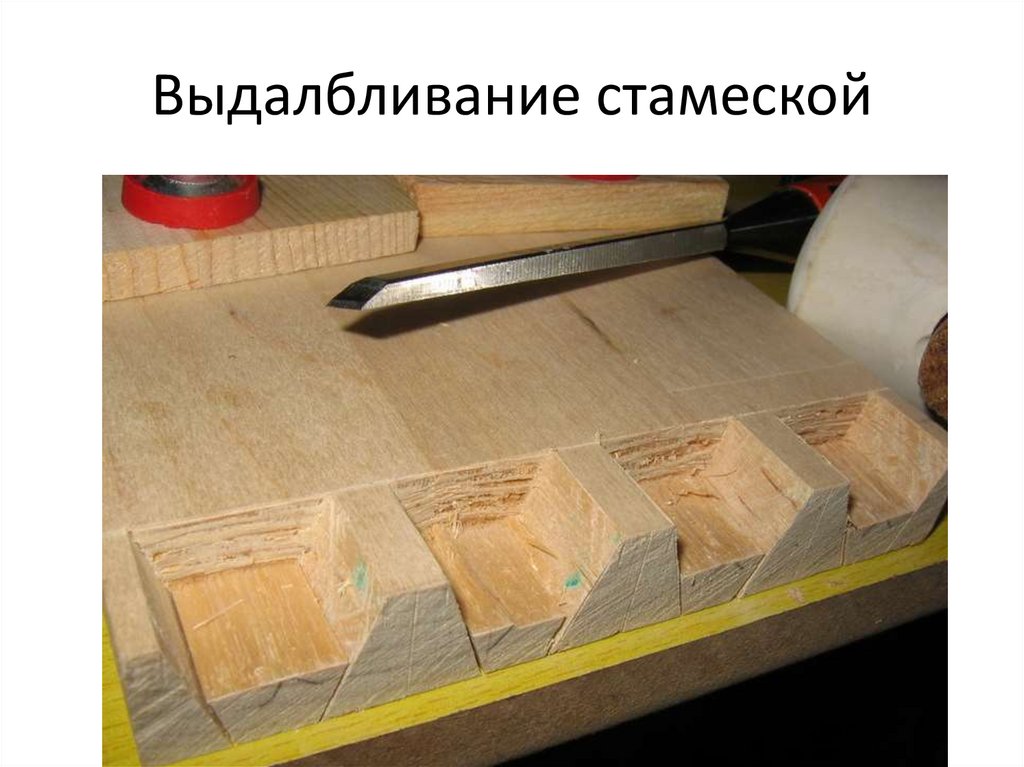

Выдалбливание стамеской

9.

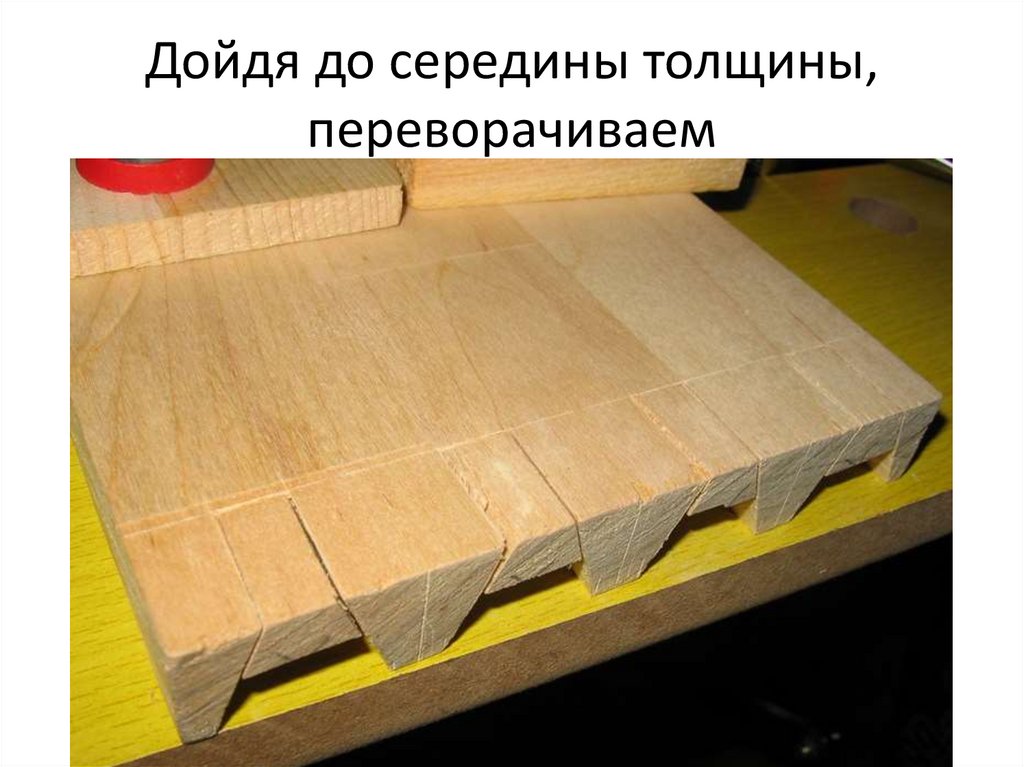

Дойдя до середины толщины,
переворачиваем

10.

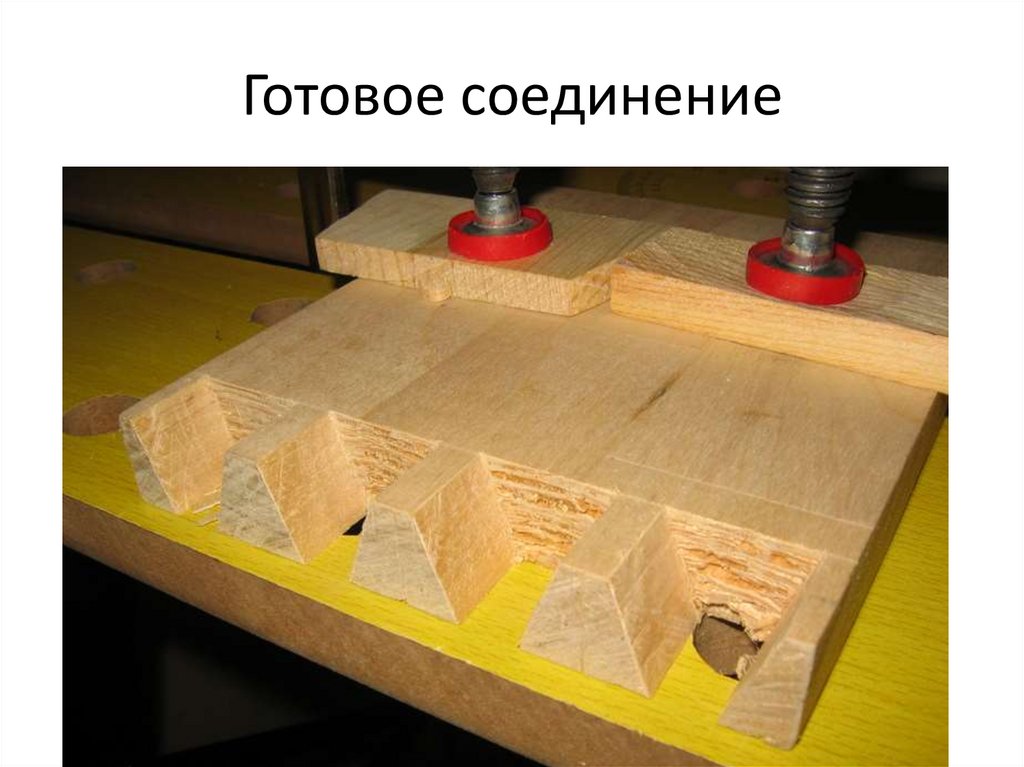

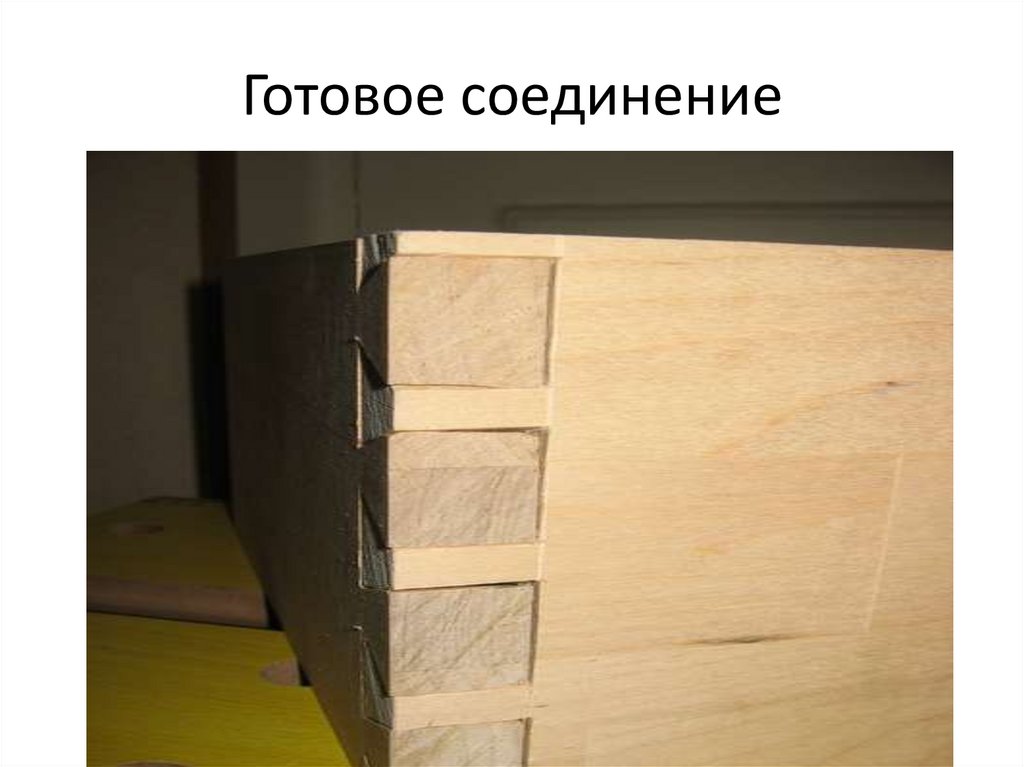

Готовое соединение

11.

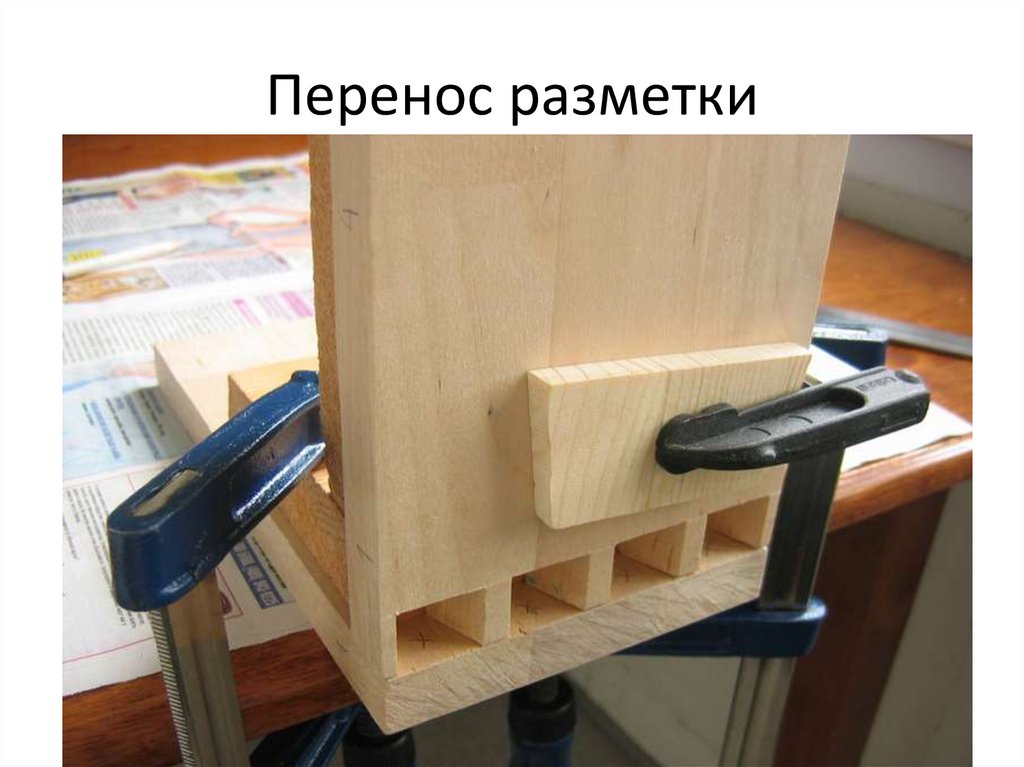

Перенос разметки

12.

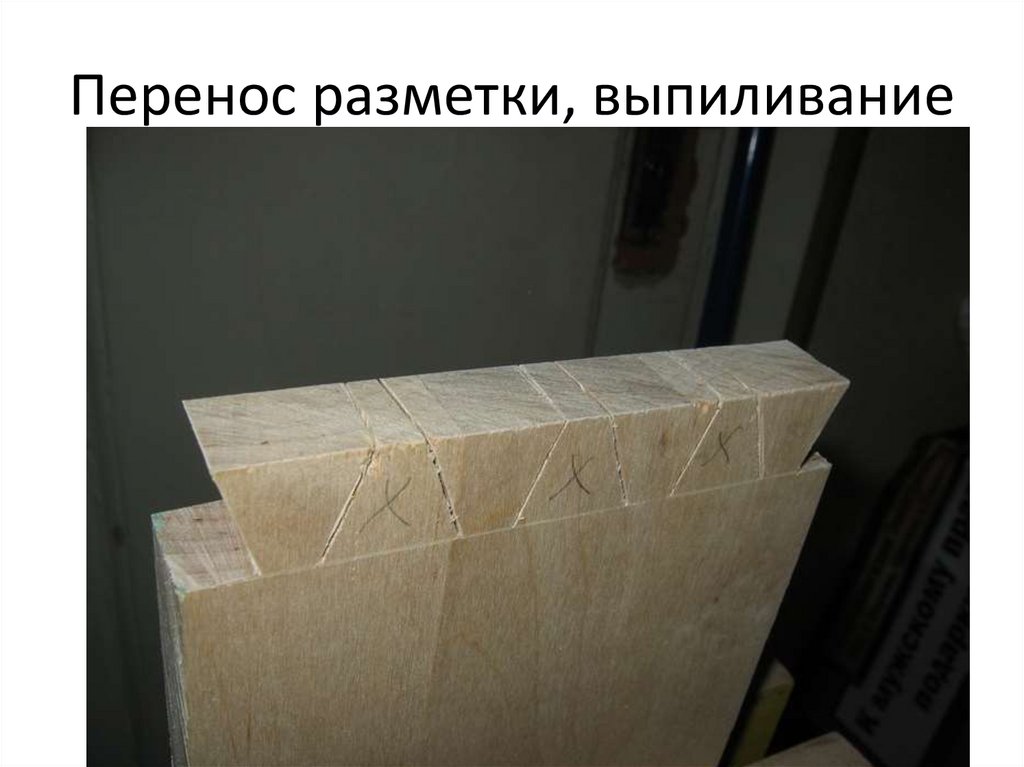

Перенос разметки, выпиливание

13.

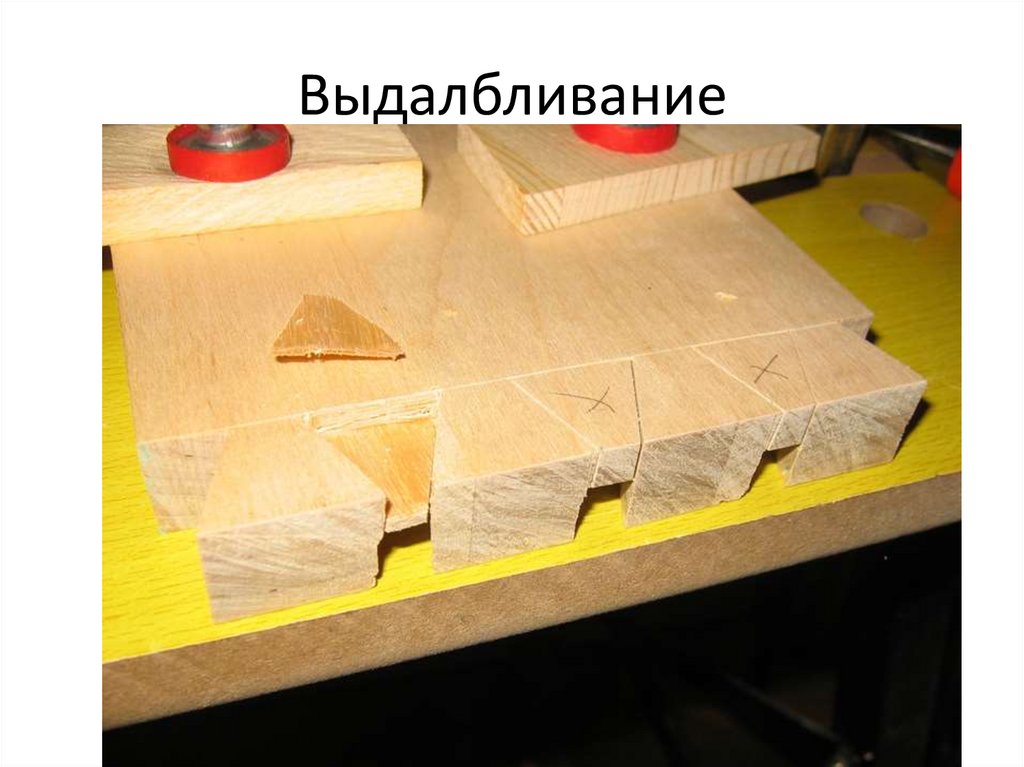

Выдалбливание

14.

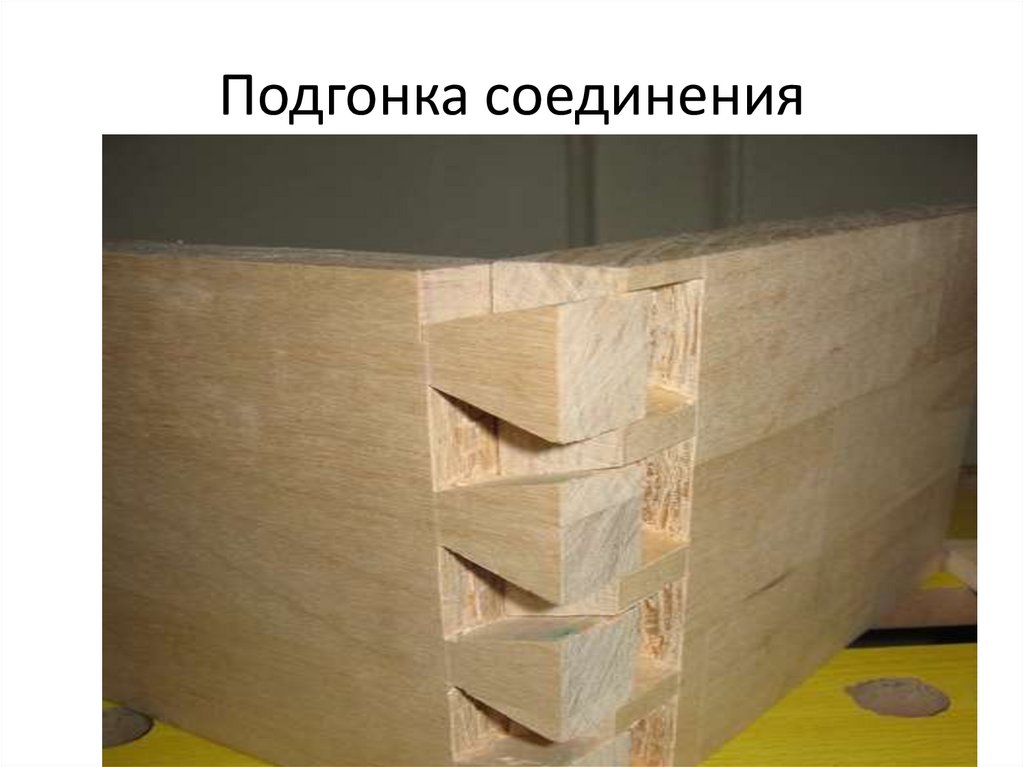

Подгонка соединения

15.

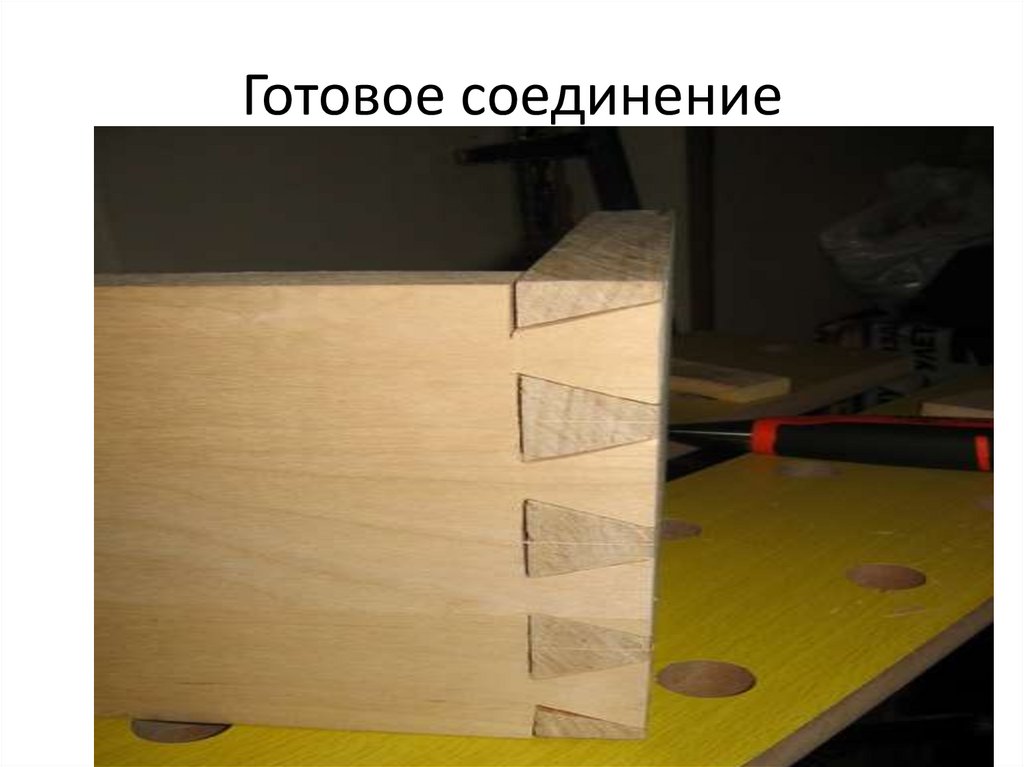

Готовое соединение

16.

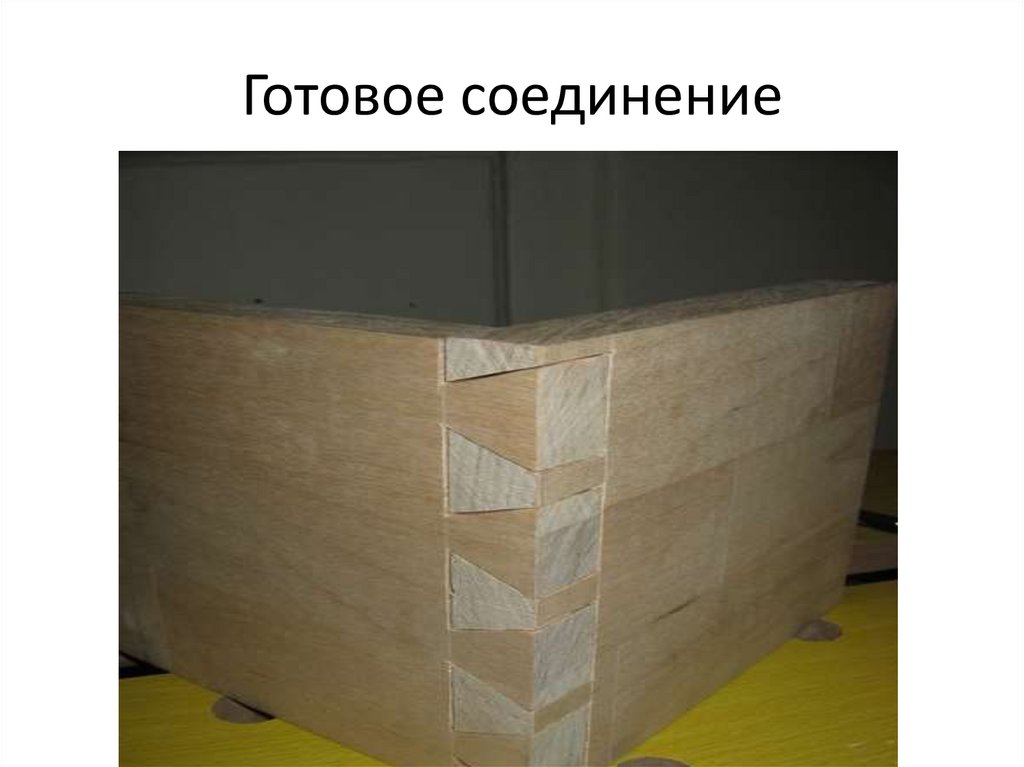

Готовое соединение

17.

Готовое соединение
