Устройство контроля давления в нагревательном котле БКЗ75-39-440 котельного цеха ОАО «ГродноАзот»
1.
Устройство контроля давленияв нагревательном котле БКЗ75-39-440 котельного цеха ОАО
«ГродноАзот»
Выполнил студент группы СЗС-201
Руководитель работы
Горошко Д.С.
Яничкин В.В.
1
2.

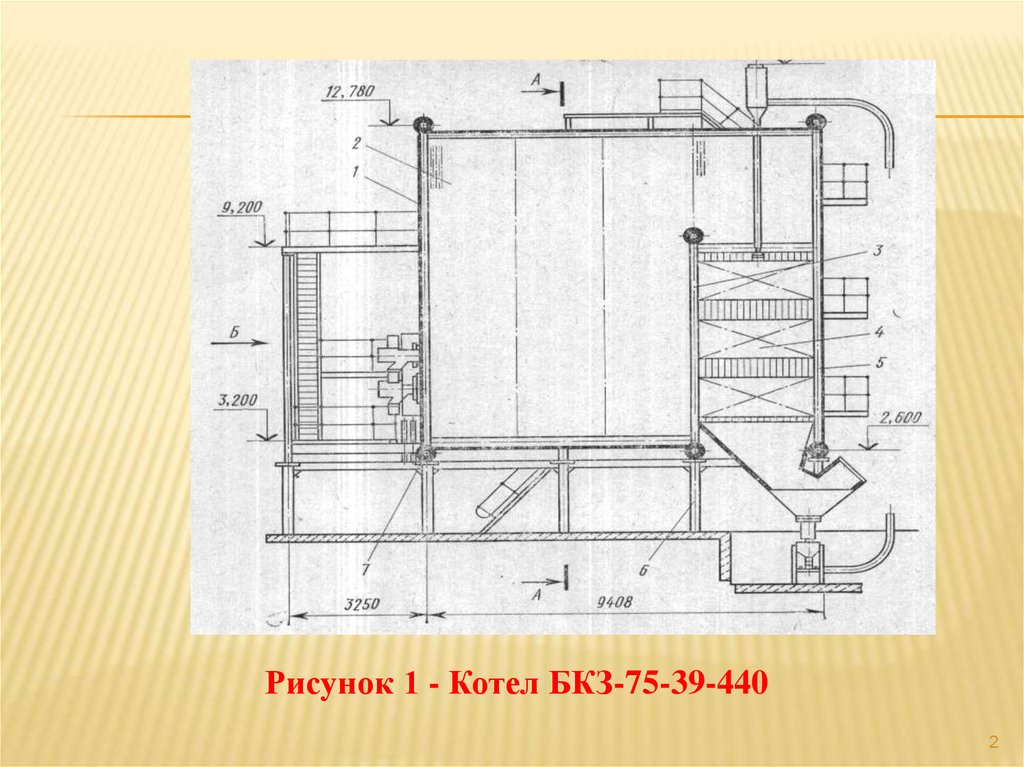

Рисунок 1 - Котел БКЗ-75-39-4402
3.
23
Рисунки: 2 - Манометр с трубчатой пружиной
и секторным передаточным механизмом; 3 –
Манометр мембранный.
3
4. Рисунок 4 - Структурная схема устройства контроля давления в нагревательном котле
Функциональный блокБлок обработки данных
Pressure
Sensor
SS302
Microcontroller Atmega328Р
Блок индикации
Liquid Crystal
Display
LM016L
LED 1
LED 2
Рисунок 4 - Структурная схема устройства
контроля давления в нагревательном котле
4
5.
Рисунок 5 - Принципиальная схема устройстваконтроля давления в нагревательном котле
5
6.
Рисунок 6 - Блок-схема обобщённогоалгоритма функционирования устройства
контроля давления в нагревательном котле
6
7.
Фрагмент кода инициализации портовмикроконтроллера и подключенных к
нему устройств:
#define SENSOR A0
#define LedMinD8
#define LedMaxD9
LiquidCrystallcd(7, 6, 5, 4, 3, 2);
constfloatMin = 1.0;
const float Max = 10.0;
const float AlarmMin = 2.0;
const float AlarmMax = 8.0;
floatpressure = 0;
Фрагмент кода контроля давления
if(pressure<= AlarmMin){
lcd.setCursor(0, 1);
lcd.print("Mindavlenie");
digitalWrite(LedMin, HIGH);
}else{
digitalWrite(LedMin, LOW);
}
if(pressure>= AlarmMax){
lcd.setCursor(0, 1);
lcd.print("Maxdavlenie");
digitalWrite(LedMax, HIGH);
}else{
digitalWrite(LedMax, LOW);
}
delay(1000);
}
7
8.
Благодарю за внимание!8
