Методы анализа нелинейных электрических цепей постоянного тока
1.

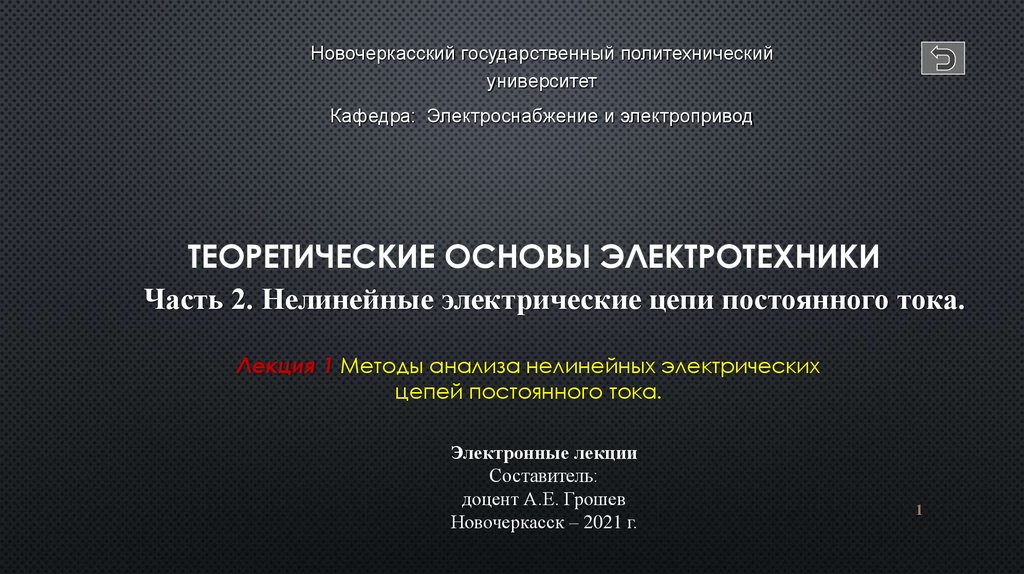

Новочеркасский государственный политехническийуниверситет
Кафедра: Электроснабжение и электропривод
ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ
Часть 2. Нелинейные электрические цепи постоянного тока.
Лекция 1 Методы анализа нелинейных электрических
цепей постоянного тока.
Электронные лекции
Составитель:
доцент А.Е. Грошев
Новочеркасск – 2021 г.
1
2.

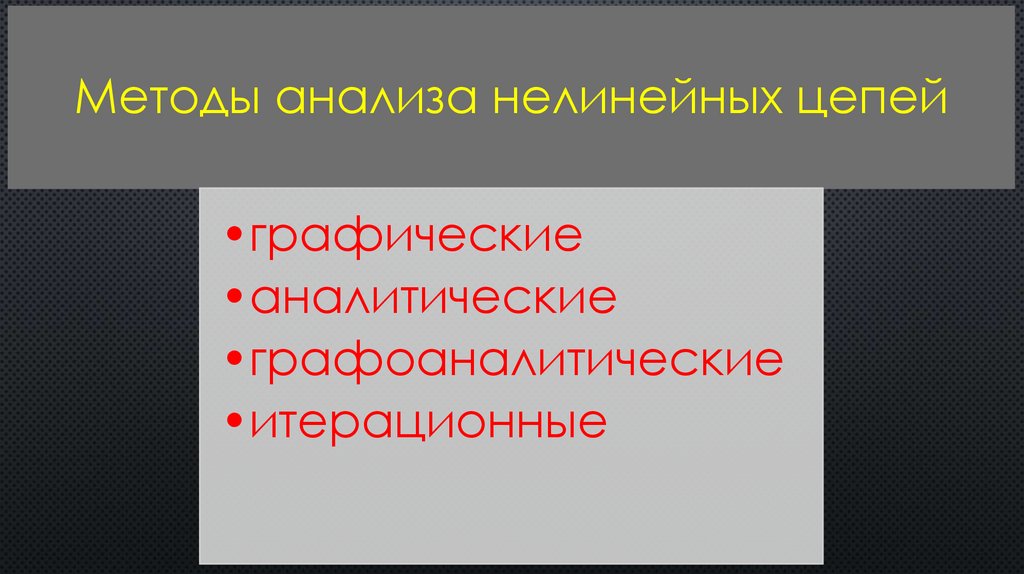

Методы анализа нелинейных цепей•графические
•аналитические
•графоаналитические
•итерационные
3.
Графоаналитический метод расчета неразветвленныхнелинейных электрических цепей постоянного тока
Алгоритм расчета
сначала в общей системе координат (как правило, по оси
абсцисс откладываются значения напряжений, по оси ординат –
значения тока цепи) строятся ВАХ (если они изначально не были
заданы графически) всех нелинейных элементов – графические
зависимости общего аргумента (в данном случае – функции) –
тока неразветвленной цепи:
