Восстановление постоянной составляющей

1. Восстановление постоянной составляющей

2.

Форма видеосигнала ~ изменению яркости
деталей передаваемой сцены.
Уровни яркости не должны зависеть от сюжета кадра.

3.

4.

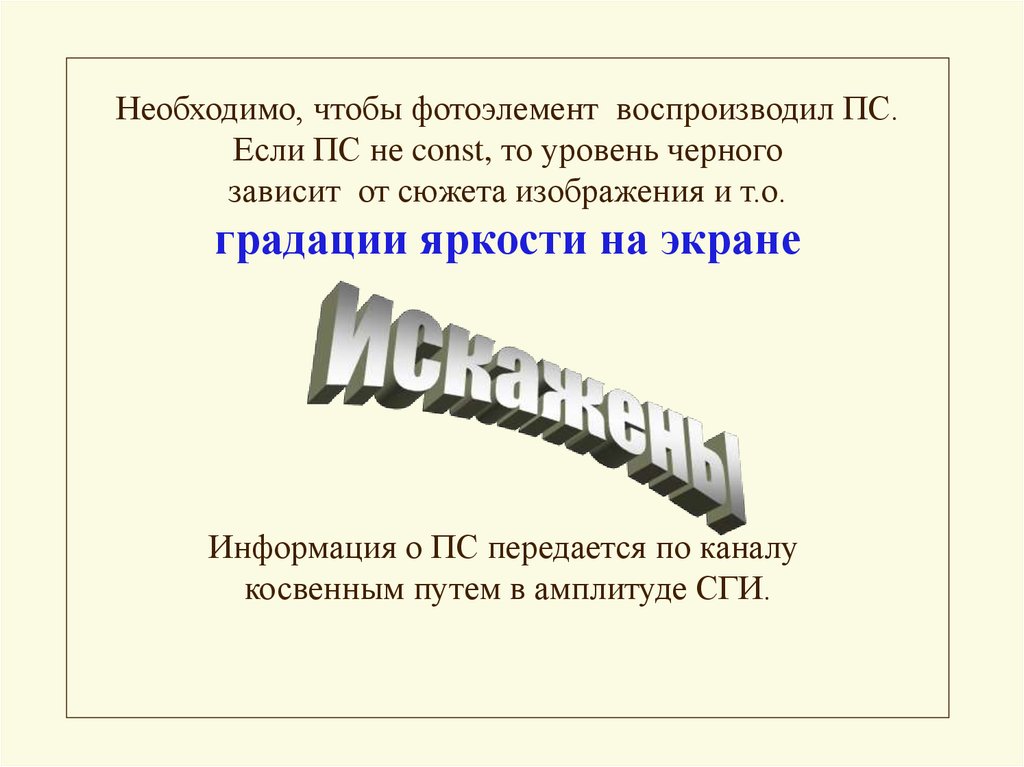

Необходимо, чтобы фотоэлемент воспроизводил ПС.
Если ПС не const, то уровень черного
зависит от сюжета изображения и т.о.
градации яркости на экране
Информация о ПС передается по каналу
косвенным путем в амплитуде СГИ.

5. Фиксация уровня черного ТВ-сигнала

tз = Ср ( Rвых1 + Riп II Rр) = Ср ( Rвых1 +Riп) = tз / (3-5) ;

6.

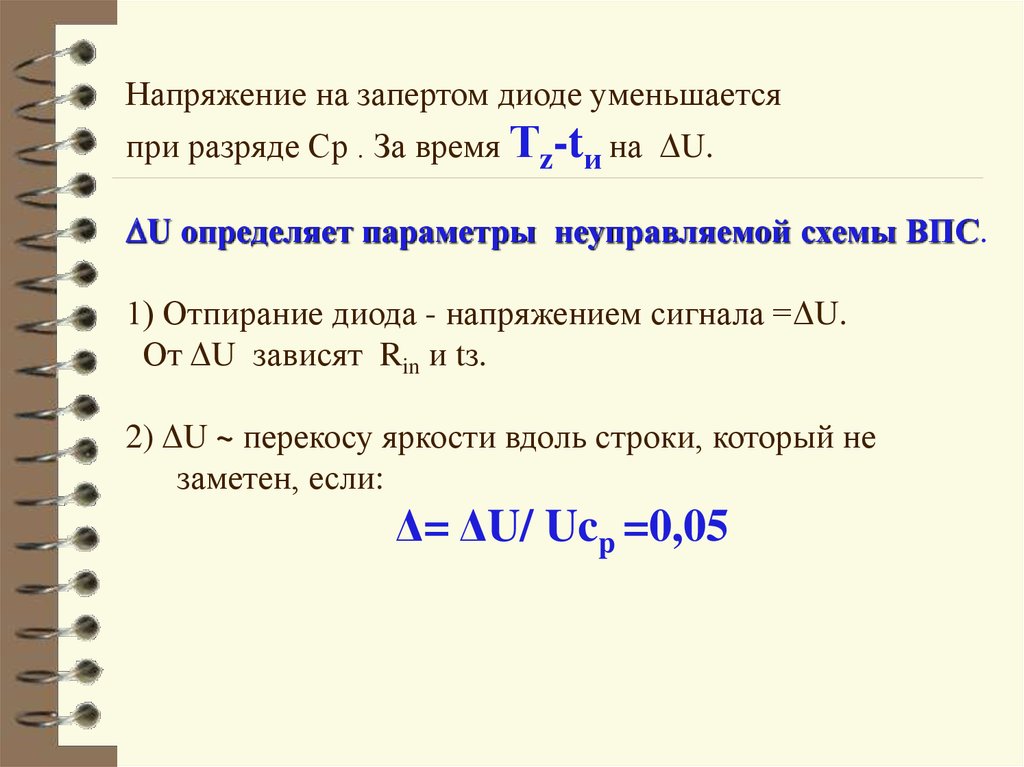

Напряжение на запертом диоде уменьшается
при разряде Ср . За время Тz-tи на U.
U определяет параметры неуправляемой схемы ВПС.
1) Отпирание диода - напряжением сигнала =ΔU.
От ΔU зависят Rin и tз.
2) ΔU ~ перекосу яркости вдоль строки, который не
заметен, если:
Δ= ΔU/ Ucp =0,05

7.

Постоянная времени разряда при
Δ=0,05 и Rp » Rвых1
tр = Сp Rp=
Тz-tи
Δ
Условие трудно обеспечить из-за малого допустимого ΔU
и большого Rin.
tз большое - Ср не успевает зарядиться за СГИ.
В результате уровень фиксации не постоянный ( Еф), а
зависит от размаха в/сигнала (сюжета изображения).
При быстрых изменениях яркости фиксация уровня не
производится до разряда Ср .

8.

Управляемые схемы фиксации уровня
Лишены недостатков неуправляемых схем.
Проводимость диодов меняется не в/сигналом,
а управляющими импульсами (из СГИ и ССИ).
Управляемые схемы фиксируют уровень черного
в/сигнала любой полярности.

9. Управляемые схемы фиксации уровня

Назначение схемы ВПС
Используется не только для
ВПС, но и для:
1) уменьшения НЧ-искажений
(уменьшения уровня
аdd помех).
Модулирующую помеху
не устраняет .

10. Назначение схемы ВПС

2) уменьшение мощности УП, и
снижение НИ, т.к. сокращается ДД.
U вх мах > Uс (при фиксации);
U вх мах > 2Uс (при отсутствии фиксации)

11.

3) Фиксация уровня сигнала необходима также при:
- ограничении уровней черного и белого;
- коррекции полутоновых искажений;
-модуляции несущей частоты ПТВС-ом.
