Резьбонарезание

1.

ФАКУЛЬТЕТ ПРОМЫШЛЕННЫХ ТЕХНОЛОГИЙ
КАФЕДРА “ ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ”

2.

ЛЕКЦИЯ №16
Вопросы
1.Способы нарезания резьбы.
2.Физические особенности резьбонарезания.
Литература
1. Резание материалов/Г.И. Грановский,
В.Г.Грановский –М.: Высшая школа - 1985,
с. 257…274.

3.

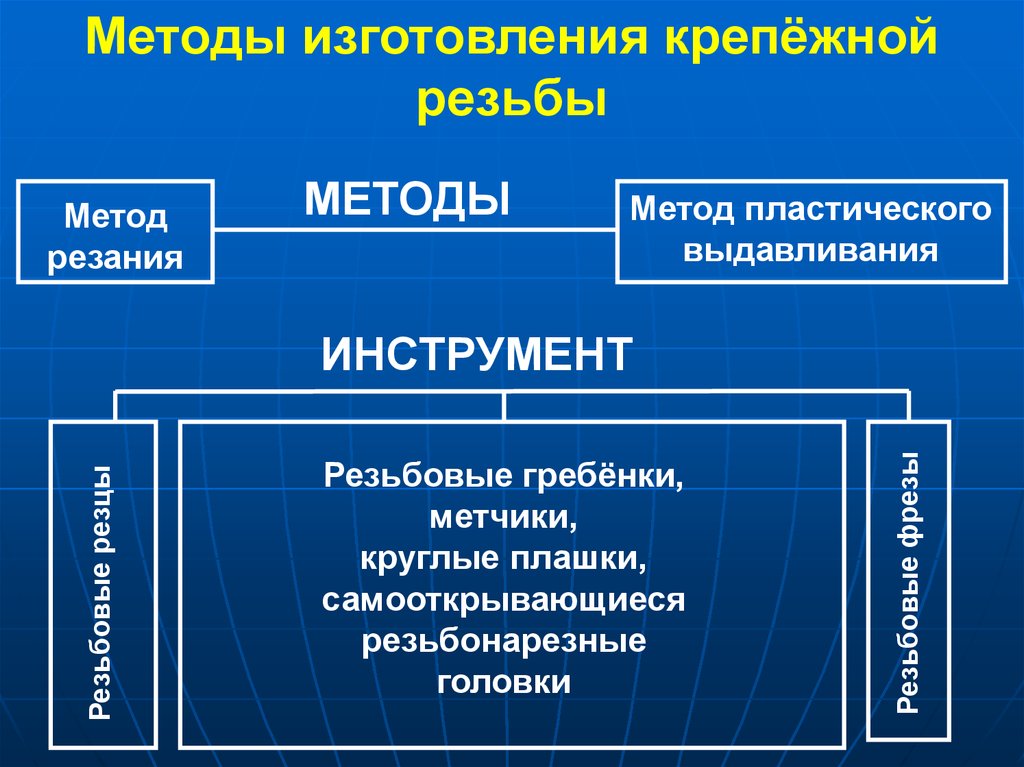

Методы изготовления крепёжной
резьбы
Метод
резания
МЕТОДЫ
Метод пластического
выдавливания
Резьбовые гребёнки,
метчики,
круглые плашки,
самооткрывающиеся
резьбонарезные
головки
Резьбовые фрезы
Резьбовые резцы
ИНСТРУМЕНТ

4.

Принципиальные кинематические
схемы резьбонарезания
Резьбовыми резцами,
гребёнками, круглыми
плашками, резьбонарезными
головками
Резьбовыми одно- и
многодисковыми фрезами

5.

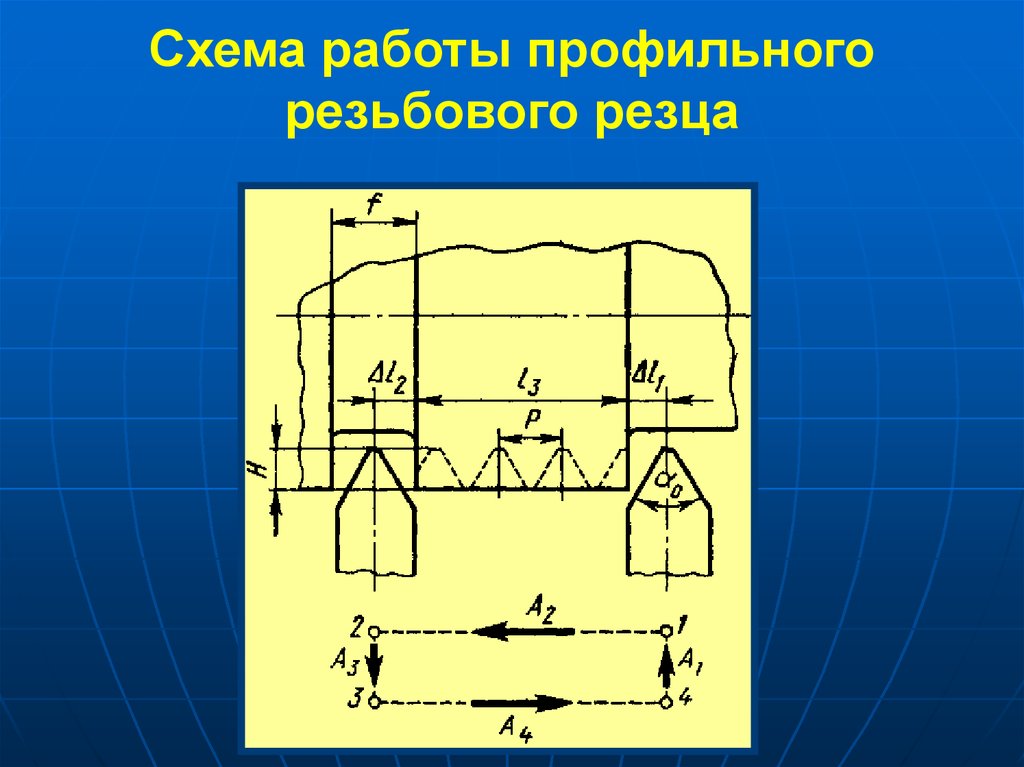

Схема работы профильного
резьбового резца

6.

Схема резания профильным
резьбовым резцом и его
геометрические параметры

7.

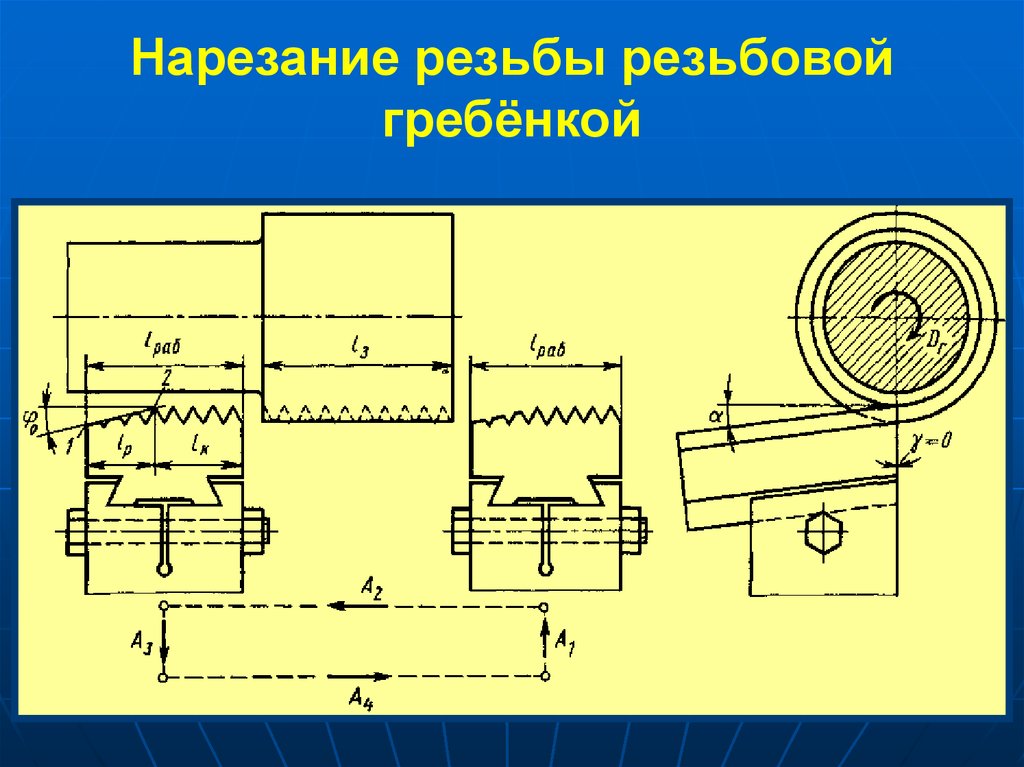

Нарезание резьбы резьбовой
гребёнкой

8.

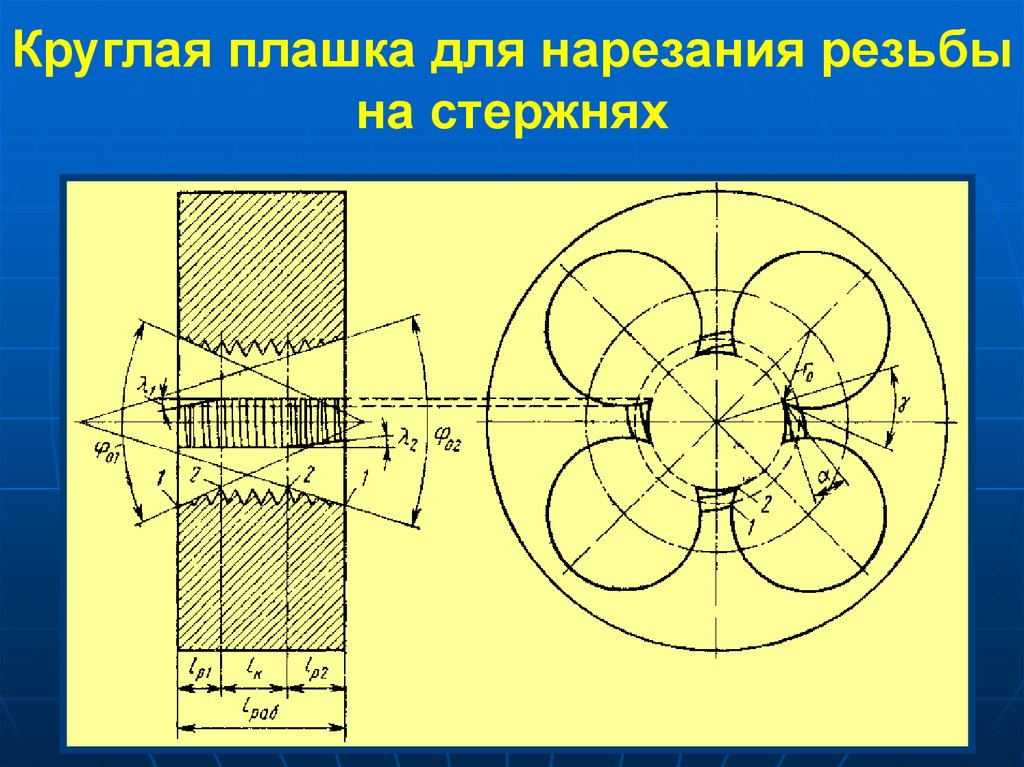

Круглая плашка для нарезания резьбы
на стержнях

9.

Самооткрывающаяся резьбонарезная
головка

10.

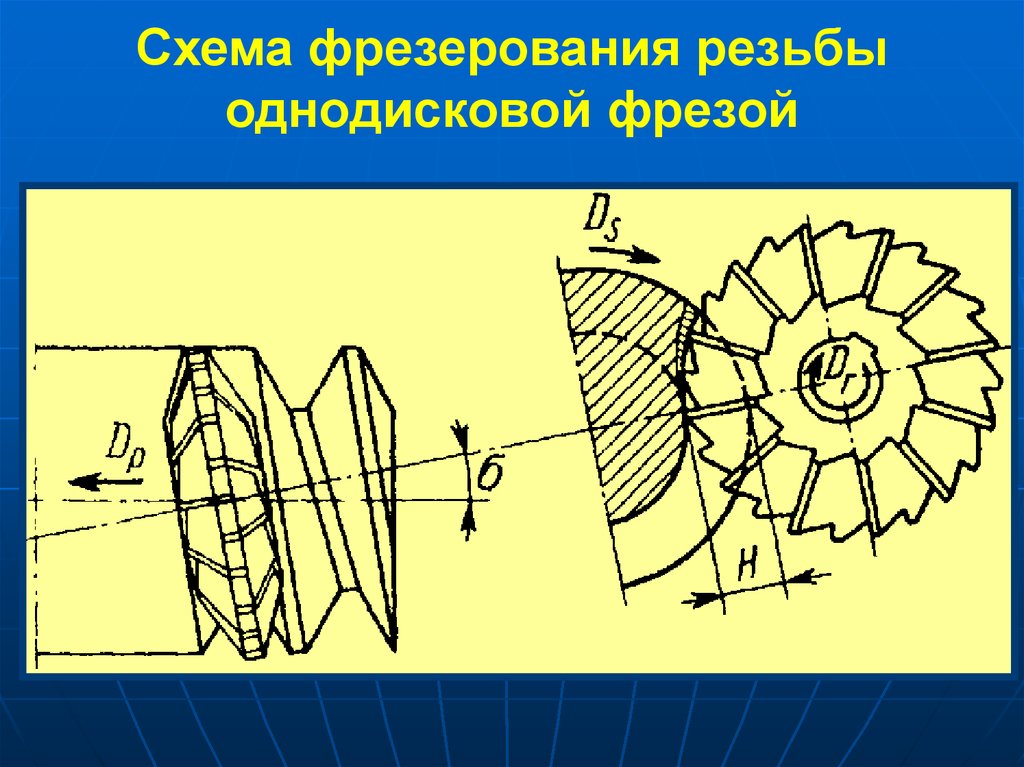

Схема фрезерования резьбы
однодисковой фрезой

11.

Схема фрезерования резьбы
многодисковой фрезой
