Подготовка сервера для загрузки к СХД (FC SAN Boot)

1. Подготовка сервера для загрузки к СХД (FC SAN Boot)

Леонтьев Алексей
Системный инженер
E-Mail:[email protected]
tel. +7 (495) 995-2575 ext. 5556
tel. +7 (343) 379-4991 ext. 5556
Екатеринбург, 27 сентября 2017

2.

Конфигурирование
сервера и СХД
Подготовка сервера для загрузки к СХД

3. Корректно подключаем сервер к СХД

Подготовка сервера для загрузки к СХД

4. Загружаем сервер

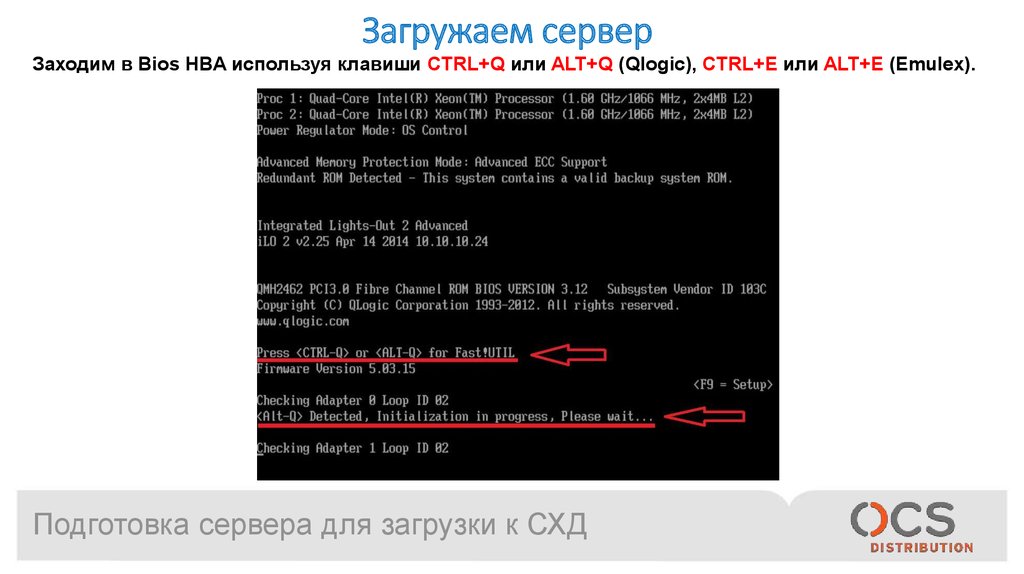

Заходим в Bios HBA используя клавиши CTRL+Q или ALT+Q (Qlogic), CTRL+E или ALT+E (Emulex).
Подготовка сервера для загрузки к СХД

5. Выбираем первый порт HBA

Каждый порт двух-портовой HBA представлен, как самостоятельное устройство.
Подготовка сервера для загрузки к СХД

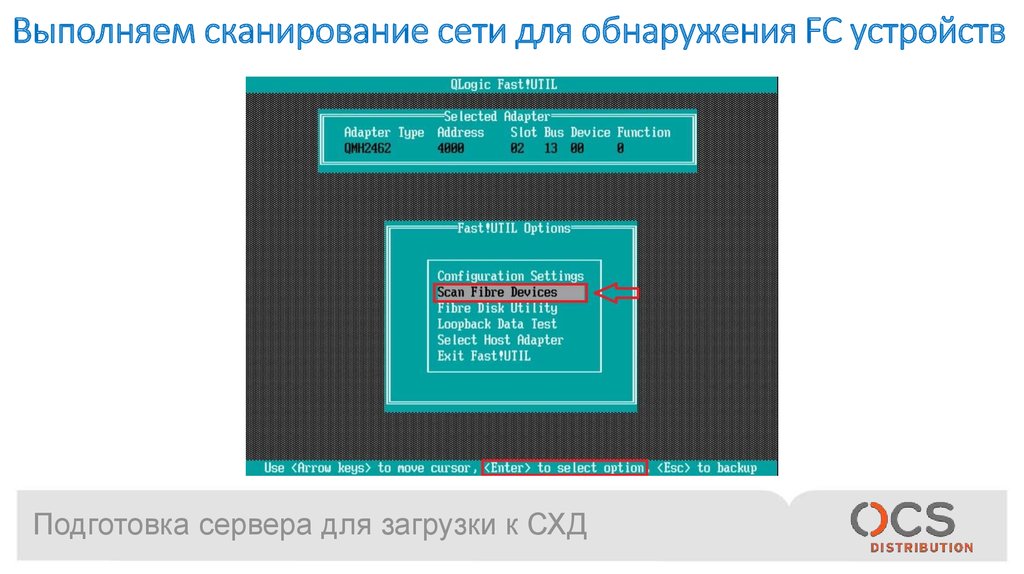

6. Выполняем сканирование сети для обнаружения FC устройств

Подготовка сервера для загрузки к СХД

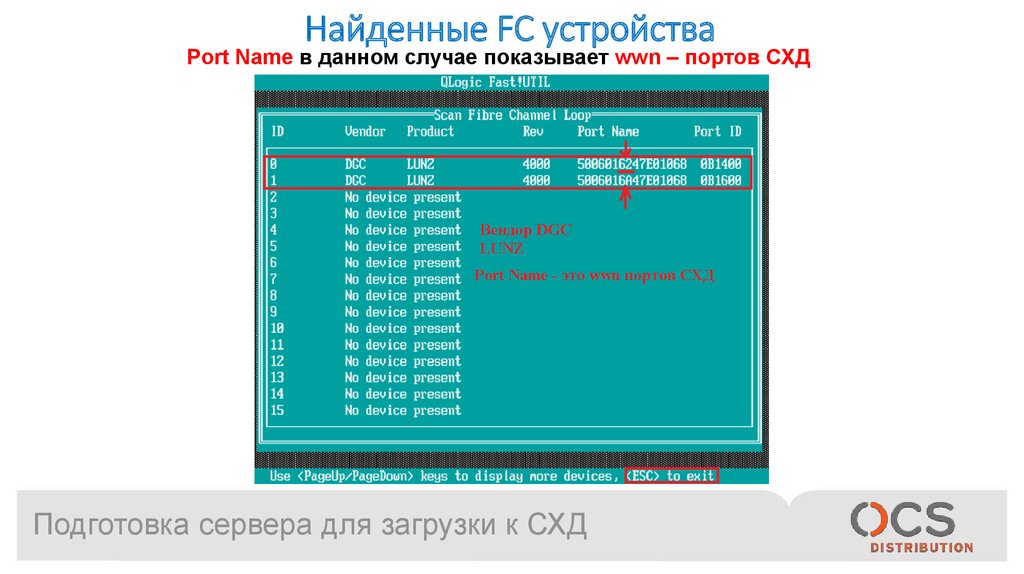

7. Найденные FC устройства

Port Name в данном случае показывает wwn – портов СХД
Подготовка сервера для загрузки к СХД

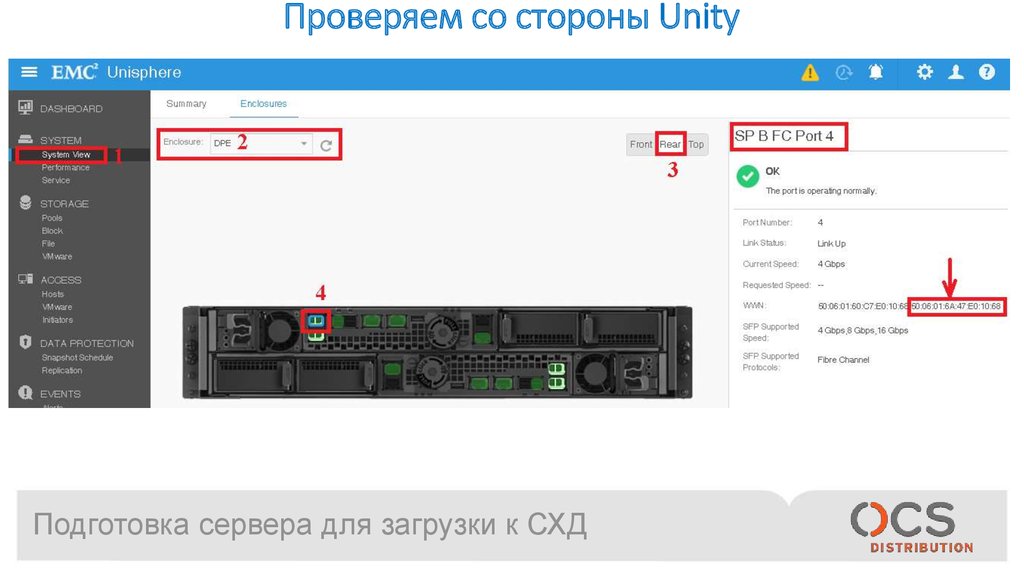

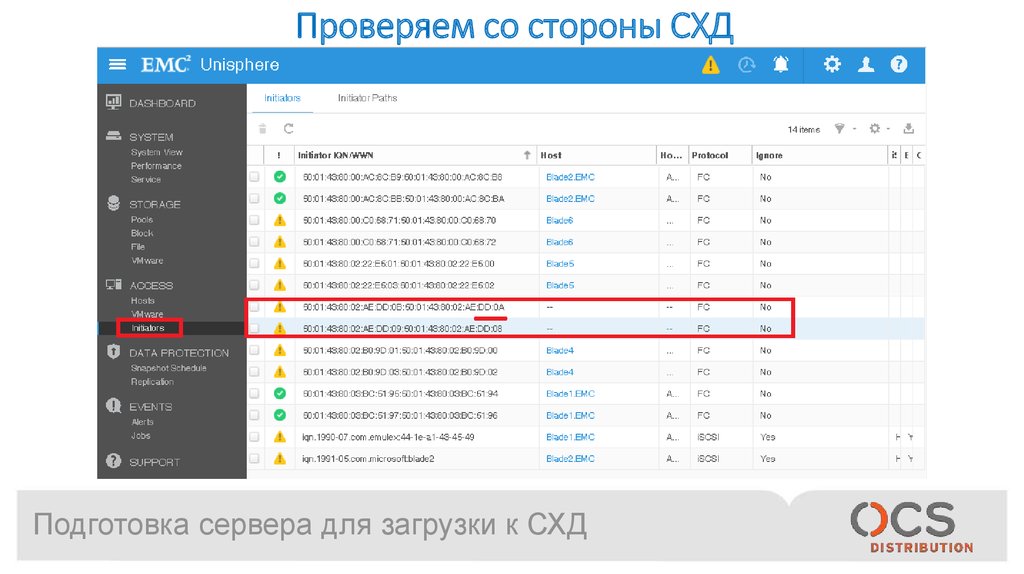

8. Проверяем со стороны Unity

Подготовка сервера для загрузки к СХД

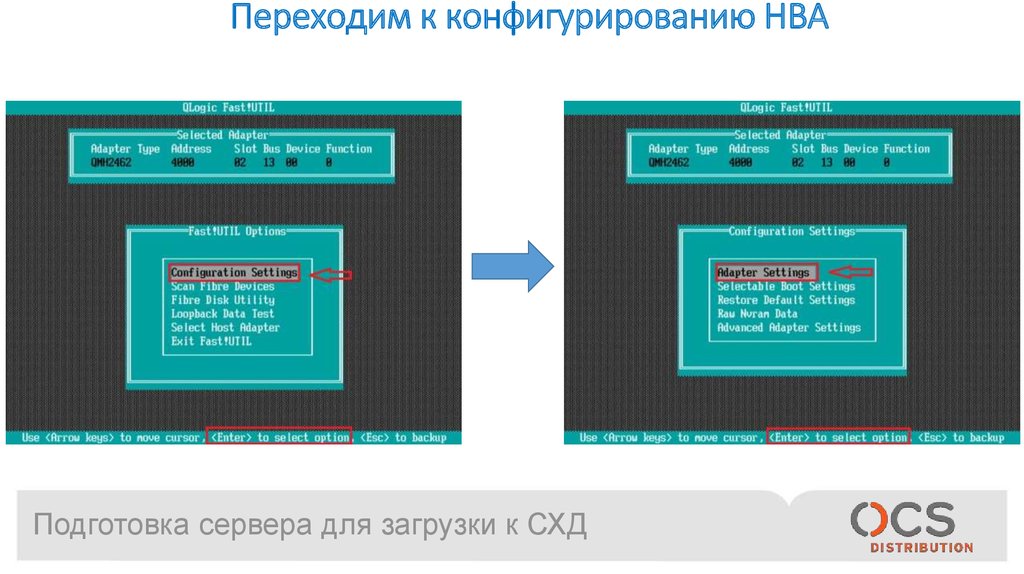

9. Переходим к конфигурированию HBA

Подготовка сервера для загрузки к СХД

10. Изменяем параметр Host Adapter BIOS

Подготовка сервера для загрузки к СХД

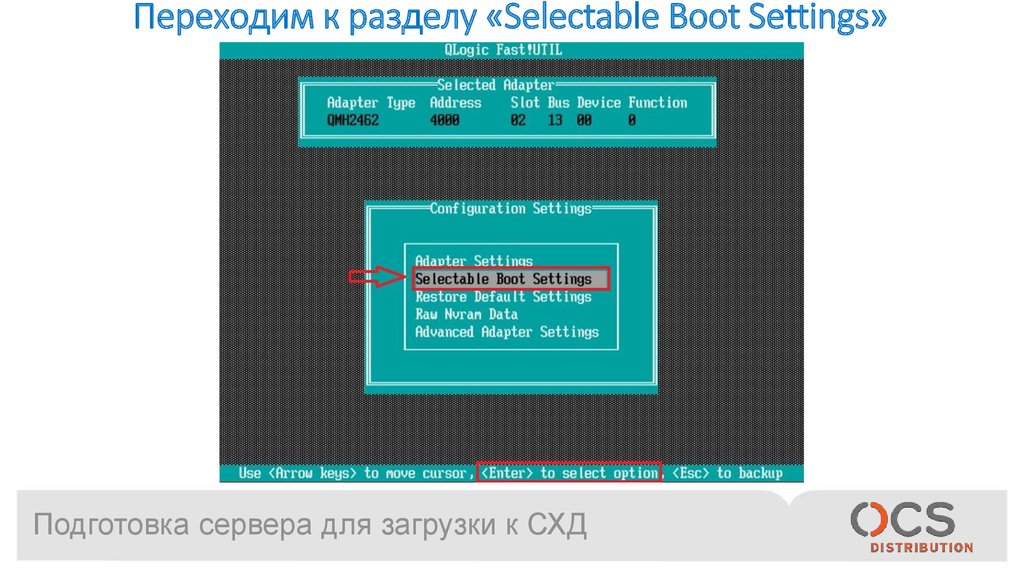

11. Переходим к разделу «Selectable Boot Settings»

Подготовка сервера для загрузки к СХД

12. Настраиваем загрузочные устройства

Подготовка сервера для загрузки к СХД

13. Настраиваем загрузочные устройства

Подготовка сервера для загрузки к СХД

14. Выходим из настроек первого порта

Используем клавишу ESC и сохраняем настройки
Подготовка сервера для загрузки к СХД

15. Выбираем второй порт HBA

Настраиваем аналогично первому порту!!!
Подготовка сервера для загрузки к СХД

16. Проверяем со стороны СХД

Подготовка сервера для загрузки к СХД

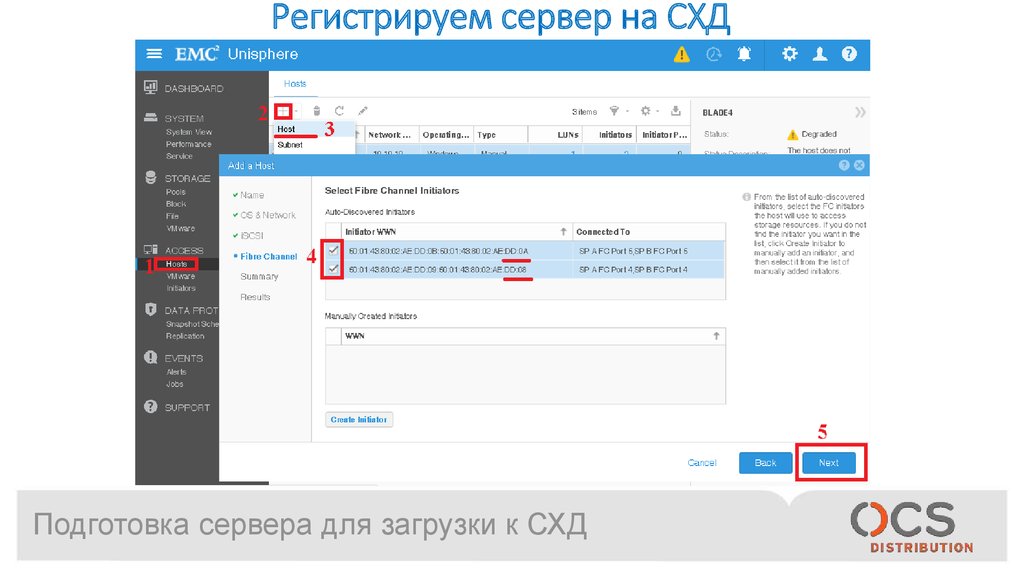

17. Регистрируем сервер на СХД

Подготовка сервера для загрузки к СХД

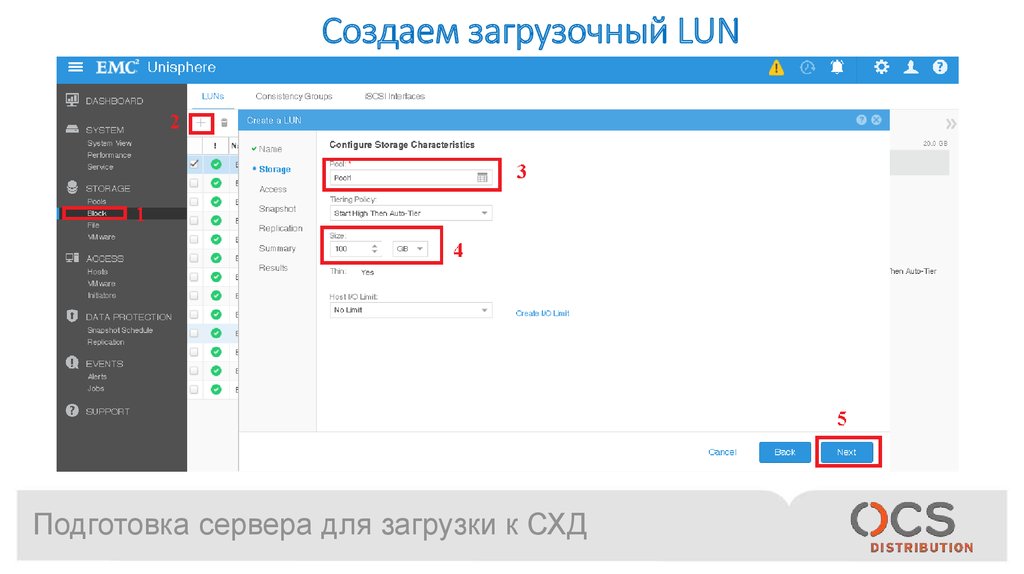

18. Создаем загрузочный LUN

Подготовка сервера для загрузки к СХД

19. Даем серверу доступ к созданному LUN

Подготовка сервера для загрузки к СХД

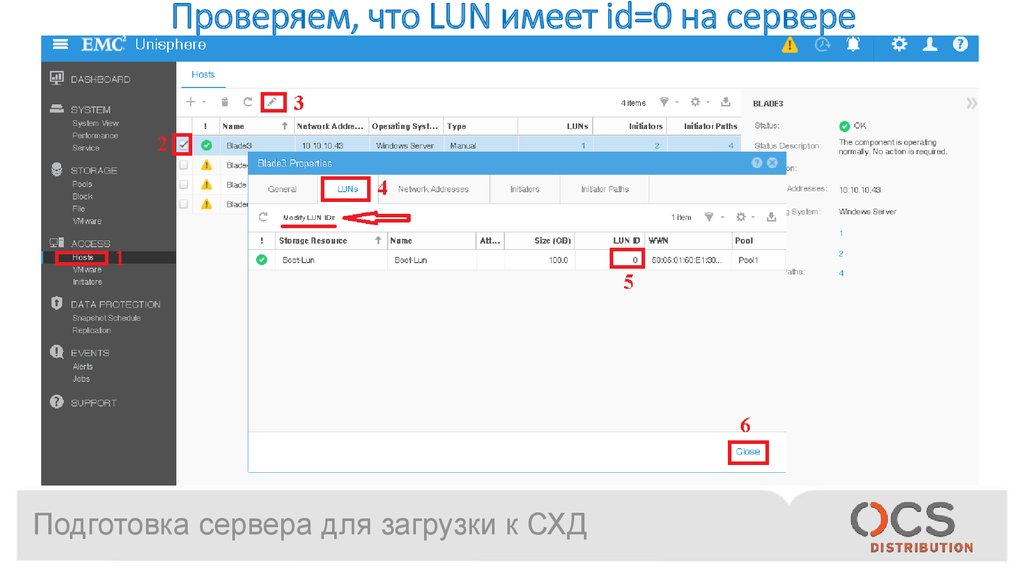

20. Проверяем, что LUN имеет id=0 на сервере

Подготовка сервера для загрузки к СХД

21. Выходим из утилиты для настройки HBA

Используем клавишу ESC и подтверждаем перезагрузку
Подготовка сервера для загрузки к СХД

22. После перезагрузки заходим в Bios сервера

Проверяем, что порты HBA указаны как первичные загрузочные HDD
Сохраняем настройки и
перезагружаемся
Подготовка сервера для загрузки к СХД

23. Ждем загрузки сервера

При загрузке сервера должно быть видно загрузочное устройство как на скриншоте
Подготовка сервера для загрузки к СХД

24.

Спасибо за внимание!
