Обработка металлов резанием

1.

Обработка металлов резанием

2.

Составляющие процесса резания и
геометрия резца

3.

План лекции
Процесс
резания
Составляющие
процесса
резания
Элементы и
геометрия
резца

4.

Процесс резания
Требуемая
форма
Срезаемая
лезвийным
инструментом
резание
Точность
шероховатости
Точность
размеров

5.

Способы обработки резанием

6.

Способы обработки резанием

7.

Составляющие процесса резания
Скорость
резания
Подача
Глубина
резания

8.

Скорость резания
Перемещение режущей кромки инструмента
относительно обрабатываемой
поверхности
V=πDn/1000, где
D - диаметр заготовки, мм
n - частота вращения заготовки, мин
-1

9.

Подача S
определяет величину перемещения
инструмента вдоль обработанной
поверхности за один оборот заготовки

10.

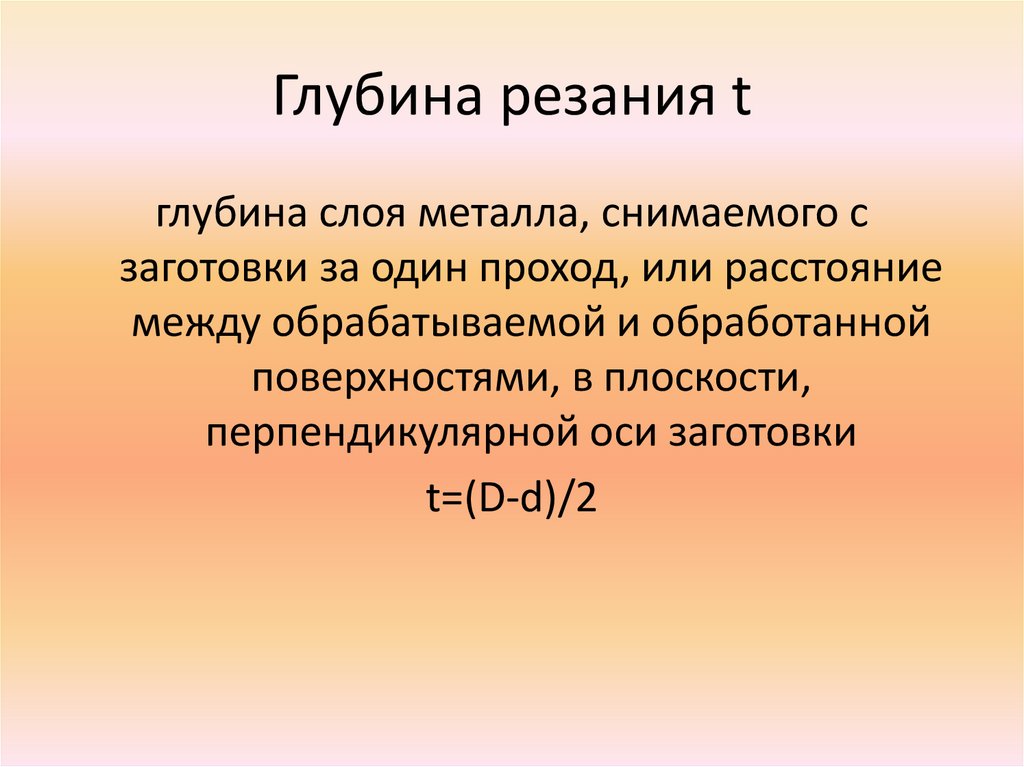

Глубина резания t
глубина слоя металла, снимаемого с
заготовки за один проход, или расстояние
между обрабатываемой и обработанной
поверхностями, в плоскости,
перпендикулярной оси заготовки
t=(D-d)/2

11.

Элементы и геометрия резца

12.

Устройство токарного резца
