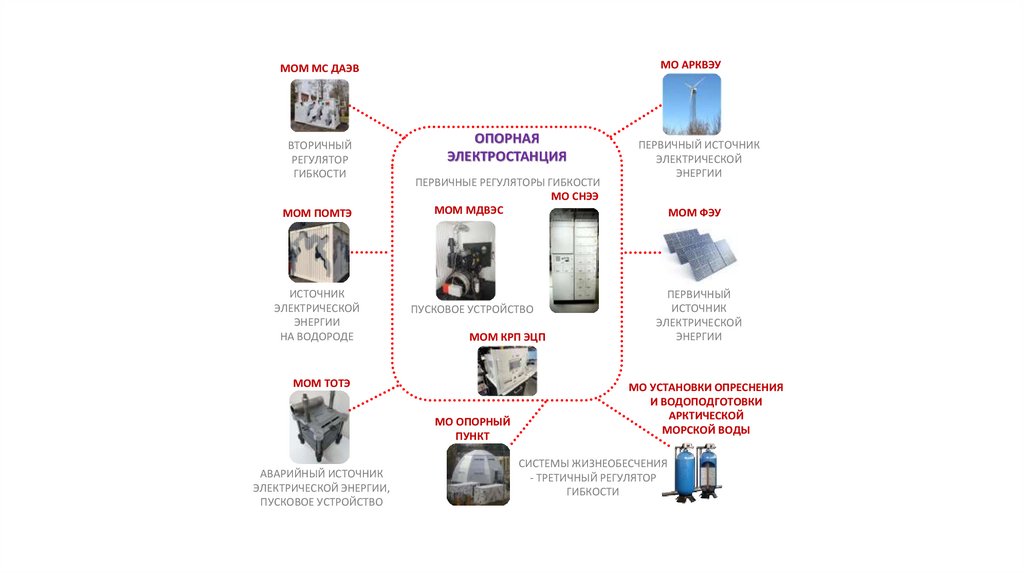

Опорная электростанция

1.

2.

МО АРКВЭУ
МОМ МС ДАЭВ
ВТОРИЧНЫЙ
РЕГУЛЯТОР
ГИБКОСТИ
МОМ ПОМТЭ
ИСТОЧНИК
ЭЛЕКТРИЧЕСКОЙ
ЭНЕРГИИ
НА ВОДОРОДЕ
ОПОРНАЯ
ЭЛЕКТРОСТАНЦИЯ
ПЕРВИЧНЫЕ РЕГУЛЯТОРЫ ГИБКОСТИ
МО СНЭЭ
МОМ МДВЭС
ПУСКОВОЕ УСТРОЙСТВО
МОМ КРП ЭЦП
МОМ ТОТЭ
МО ОПОРНЫЙ
ПУНКТ
АВАРИЙНЫЙ ИСТОЧНИК
ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ,
ПУСКОВОЕ УСТРОЙСТВО
ПЕРВИЧНЫЙ ИСТОЧНИК
ЭЛЕКТРИЧЕСКОЙ
ЭНЕРГИИ
МОМ ФЭУ
ПЕРВИЧНЫЙ
ИСТОЧНИК
ЭЛЕКТРИЧЕСКОЙ
ЭНЕРГИИ
МО УСТАНОВКИ ОПРЕСНЕНИЯ
И ВОДОПОДГОТОВКИ
АРКТИЧЕСКОЙ
МОРСКОЙ ВОДЫ
СИСТЕМЫ ЖИЗНЕОБЕСЧЕНИЯ
- ТРЕТИЧНЫЙ РЕГУЛЯТОР
ГИБКОСТИ

3.

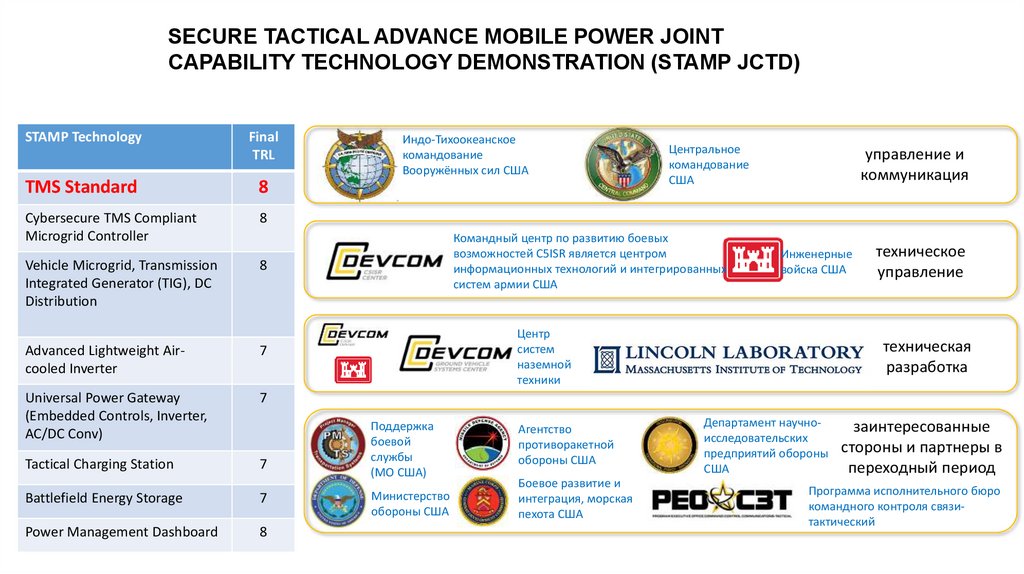

SECURE TACTICAL ADVANCE MOBILE POWER JOINT
CAPABILITY TECHNOLOGY DEMONSTRATION (STAMP JCTD)
STAMP Technology
Final
TRL
TMS Standard
8
Cybersecure TMS Compliant
Microgrid Controller
8
Vehicle Microgrid, Transmission
Integrated Generator (TIG), DC
Distribution
8
Advanced Lightweight Aircooled Inverter
7
Universal Power Gateway
(Embedded Controls, Inverter,
AC/DC Conv)
7
Tactical Charging Station
7
Battlefield Energy Storage
7
Power Management Dashboard
8
Индо-Тихоокеанское
командование
Вооружённых сил США
Центральное
командование
США
Командный центр по развитию боевых
возможностей C5ISR является центром
информационных технологий и интегрированных
систем армии США
управление и
коммуникация
Инженерные
войска США
Центр
систем
наземной
техники
Поддержка
боевой
службы
(МО США)
Министерство
обороны США
Агентство
противоракетной
обороны США
Боевое развитие и
интеграция, морская
пехота США
техническое
управление
техническая
разработка
Департамент научноисследовательских
предприятий обороны
США
заинтересованные
стороны и партнеры в
переходный период
Программа исполнительного бюро
командного контроля связитактический

4.

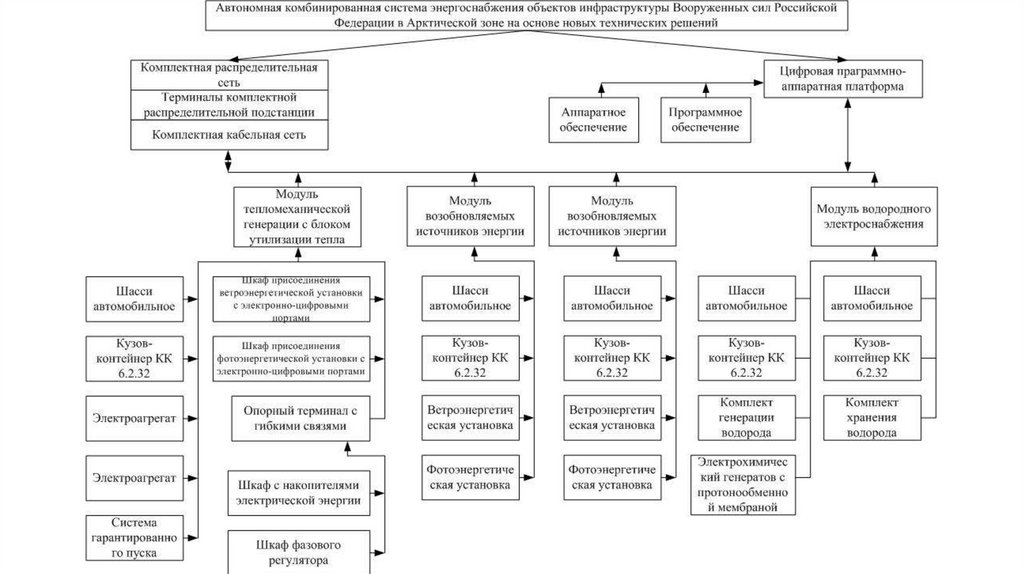

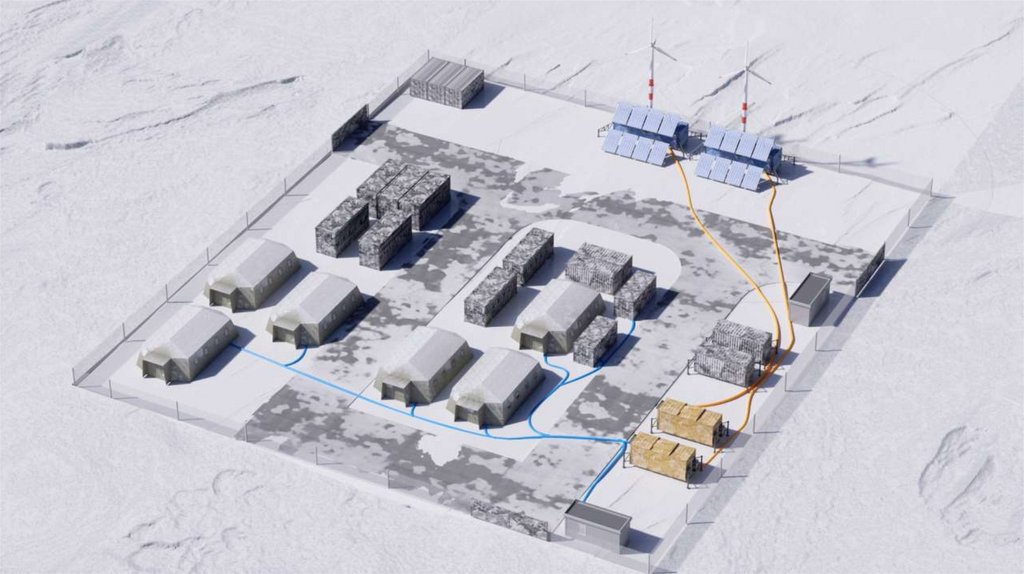

Автономная комбинированная система энергоснабжения объектов инфраструктуры Вооруженных сил Российской
Федерации в Арктической зоне на основе новых технических решений
Комплектная
распределительная сеть
Цифровая праграммноаппаратная платформа
Аппаратное
обеспечение
Модуль
тепломеханической
генерации с блоком
утилизации тепла
Модуль
возобновляемых
источников энергии
Модуль
возобновляемых
источников энергии
Программное
обеспечение

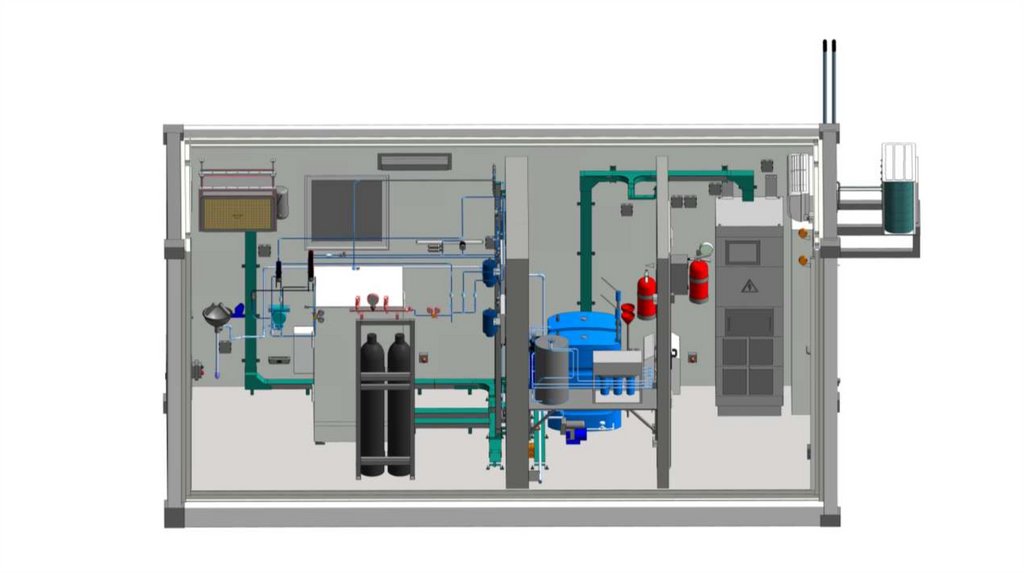

Модуль водородного
электроснабжения

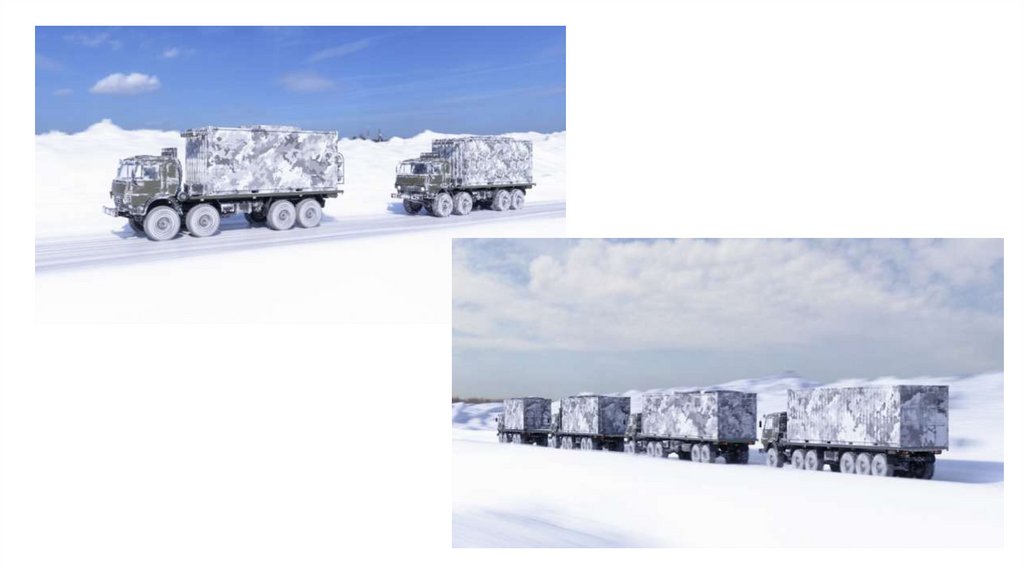

Шасси
автомобильное
Шкаф присоединения
ветроэнергетической установки
с электронно-цифровыми
портами
Шасси
автомобильное
Шасси
автомобильное
Шасси
автомобильное
Шасси
автомобильное
Кузовконтейнер КК
6.2.32
Шкаф присоединения
фотоэнергетической установки с
электронно-цифровыми портами
Кузовконтейнер КК
6.2.32
Кузовконтейнер КК
6.2.32
Кузовконтейнер КК
6.2.32
Кузовконтейнер КК
6.2.32
Ветроэнергетич
еская установка
Ветроэнергетич
еская установка
Комплект
генерации
водорода
Комплект
хранения
водорода
Фотоэнергетиче
ская установка
Фотоэнергетиче
ская установка
Электроагрегат
Электроагрегат
Система
гарантированно
го пуска
Опорный терминал с
гибкими связями
Шкаф с накопителями
электрической энергии
Шкаф фазового
регулятора
Электрохимичес
кий генератов с
протонообменно
й мембраной

5.

НАГРУЗКА
ФЭУ
НАГРУЗКА
И
ВЭУ
И
МКУ
2 СЕКЦИЯ СБОРНОЙ ШИНЫ
1 СЕКЦИЯ СБОРНОЙ ШИНЫ
ТРЕККЕР
(СХЕМА)
ТРЕККЕР
в составе:
- АКТИВНЫЙ
ВЫПРЯМИТЕЛЬ (АВ)
- ИНВЕРТОР (И)
- НАКОПИТЕЛЬ ЭЛ.
ЭНЕРГИИ (НЭЭ)
- ФАЗОВЫЙ
РЕГУЛЯТОР (ФР)
- МКУ
ФР
И
МКУ
НЭЭ
АВ
ЭЛЕКТРОАГРЕГАТ
ИСТОЧНИК ЭЛ, ЭНЕРГИИ И МОЩНОСТИ

6.

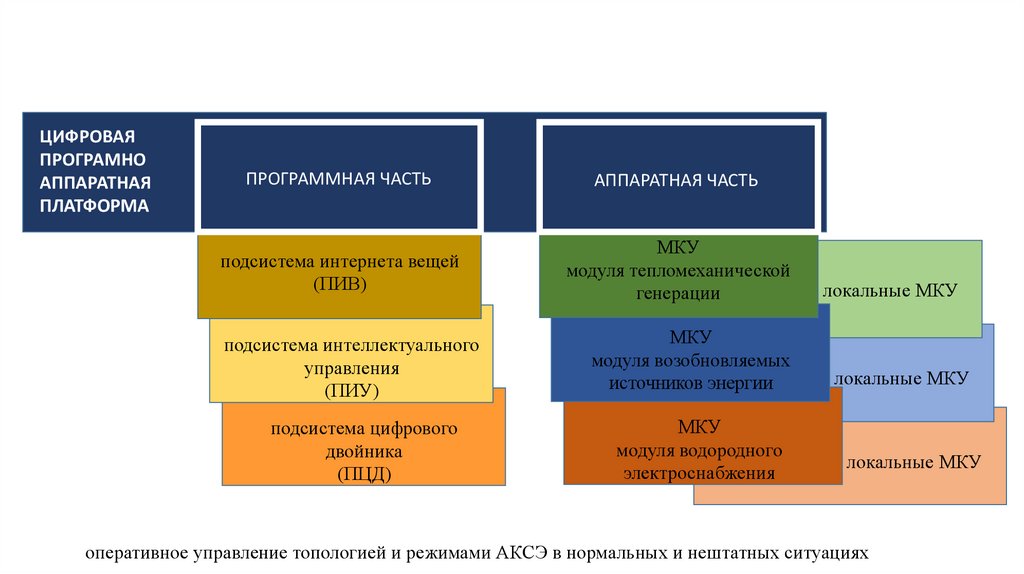

ЦИФРОВАЯ
ПРОГРАМНО
АППАРАТНАЯ
ПЛАТФОРМА
ПРОГРАММНАЯ ЧАСТЬ
АППАРАТНАЯ ЧАСТЬ
подсистема интернета вещей
(ПИВ)
МКУ
модуля тепломеханической
генерации
подсистема интеллектуального
управления
(ПИУ)
подсистема цифрового
двойника
(ПЦД)
МКУ
модуля возобновляемых
источников энергии
МКУ
модуля водородного
электроснабжения
локальные МКУ
локальные МКУ
локальные МКУ
оперативное управление топологией и режимами АКСЭ в нормальных и нештатных ситуациях

7.

8.

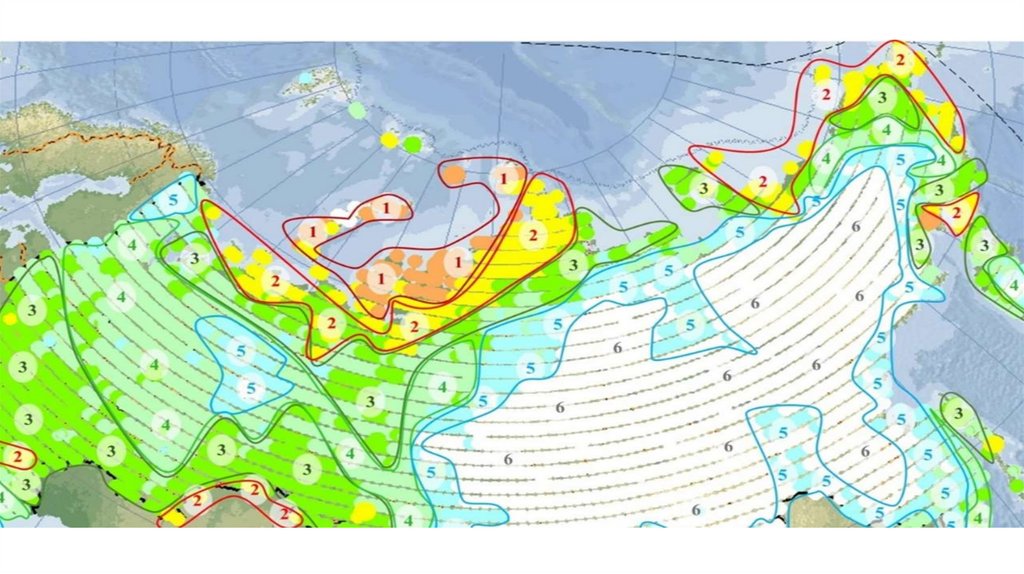

ВИЭ
4
