Технологическое оборудование для щитовых заготовок

1.

МДК 01.02. МЕБЕЛЬНОЕ И СТОЛЯРНО СТРОИТЕЛЬНОЕ ПРОИЗВОДСТВО
ТЕМА 2.4 ТЕХНОЛОГИЧЕСКОЕ
ОБОРУДОВАНИЕ ДЛЯ ЩИТОВЫХ
ЗАГОТОВОК

2.

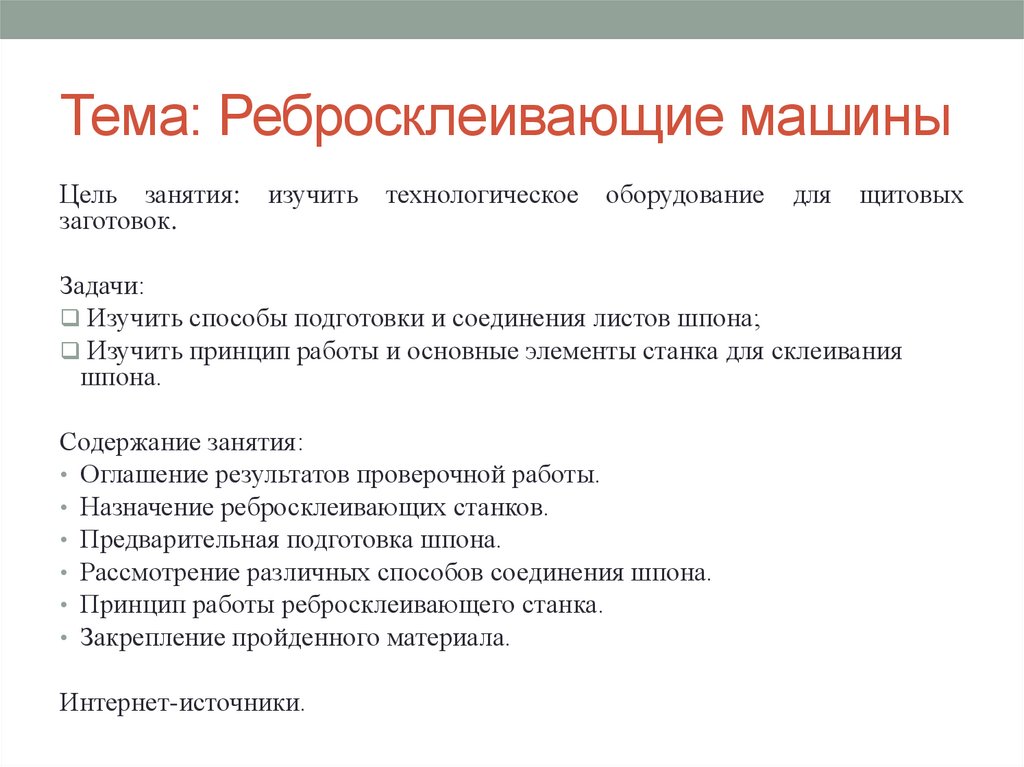

Тема: Ребросклеивающие машины
Цель занятия:
заготовок.
изучить
технологическое
оборудование
для
щитовых
Задачи:
Изучить способы подготовки и соединения листов шпона;
Изучить принцип работы и основные элементы станка для склеивания
шпона.
Содержание занятия:
• Оглашение результатов проверочной работы.
• Назначение ребросклеивающих станков.
• Предварительная подготовка шпона.
• Рассмотрение различных способов соединения шпона.
• Принцип работы ребросклеивающего станка.
• Закрепление пройденного материала.
Интернет-источники.

3.

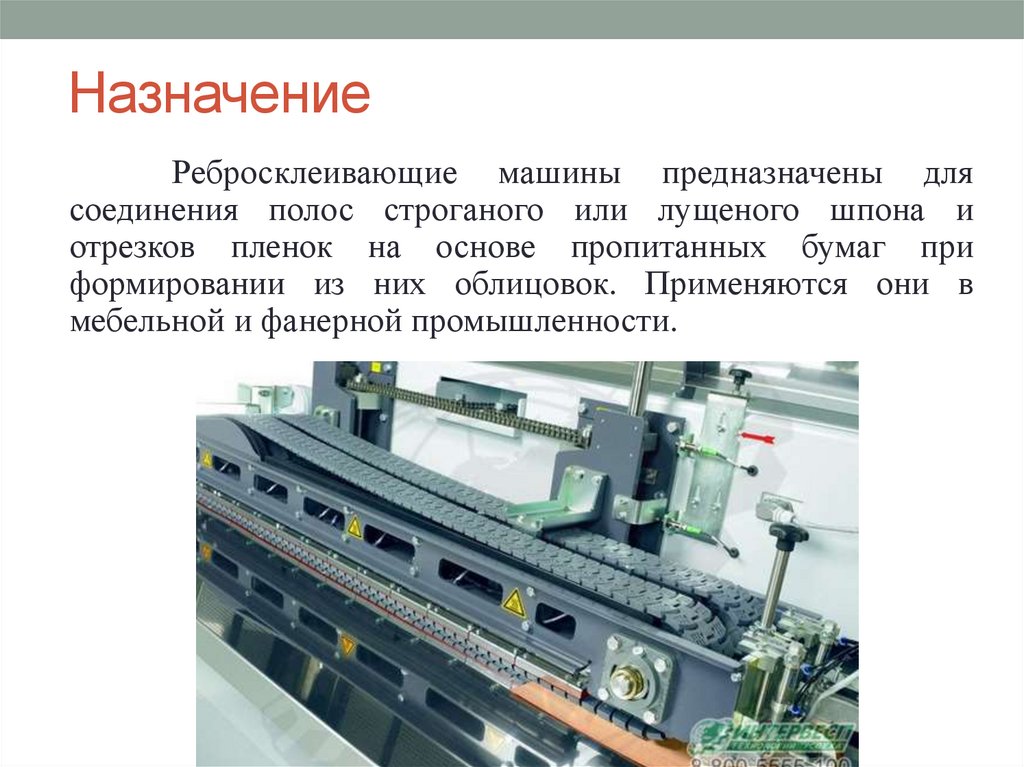

Назначение
Ребросклеивающие машины предназначены для
соединения полос строганого или лущеного шпона и
отрезков пленок на основе пропитанных бумаг при
формировании из них облицовок. Применяются они в
мебельной и фанерной промышленности.

4.

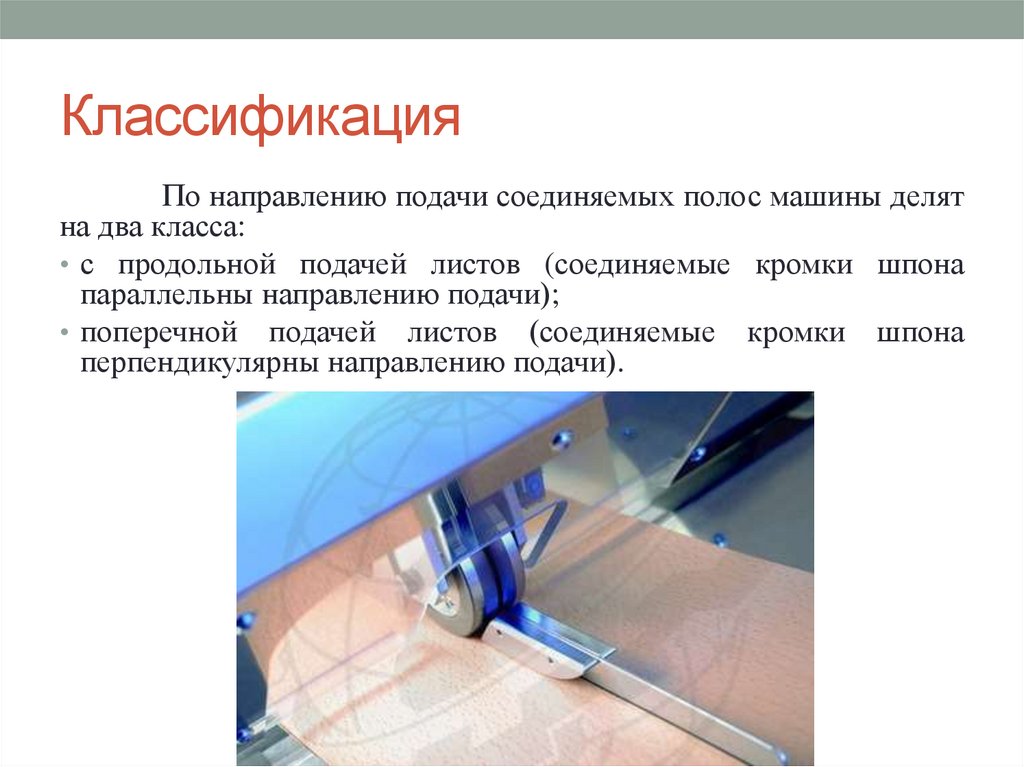

Классификация
По направлению подачи соединяемых полос машины делят
на два класса:
• с продольной подачей листов (соединяемые кромки шпона
параллельны направлению подачи);
• поперечной подачей листов (соединяемые кромки шпона
перпендикулярны направлению подачи).

5.

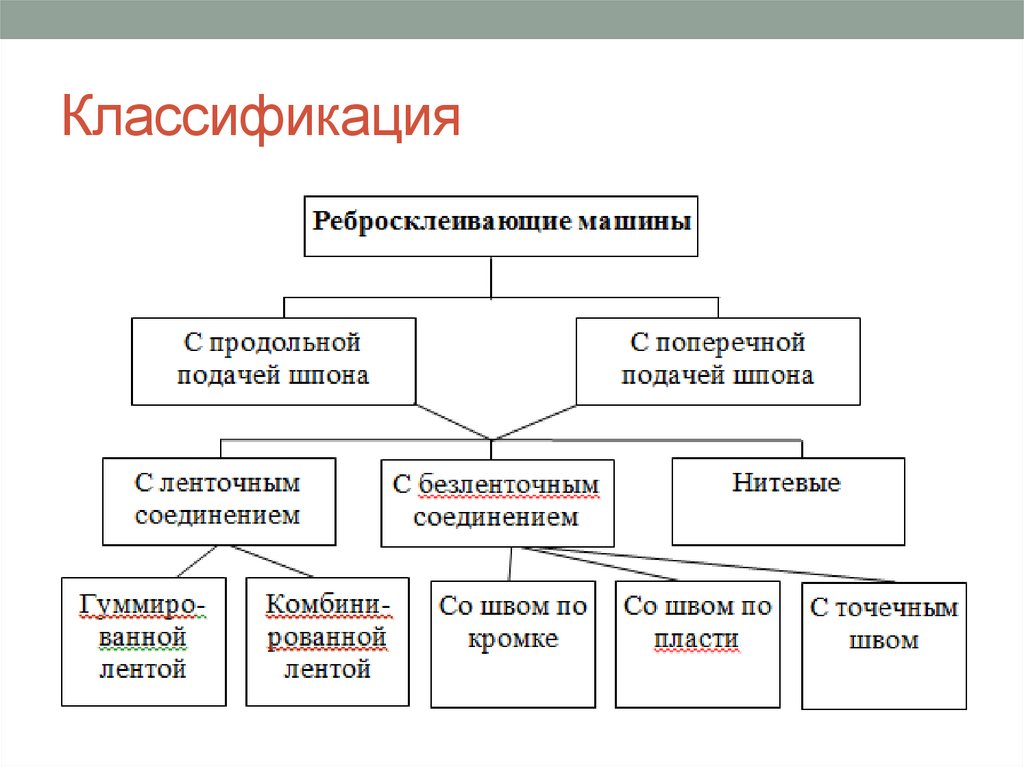

Классификация

6.

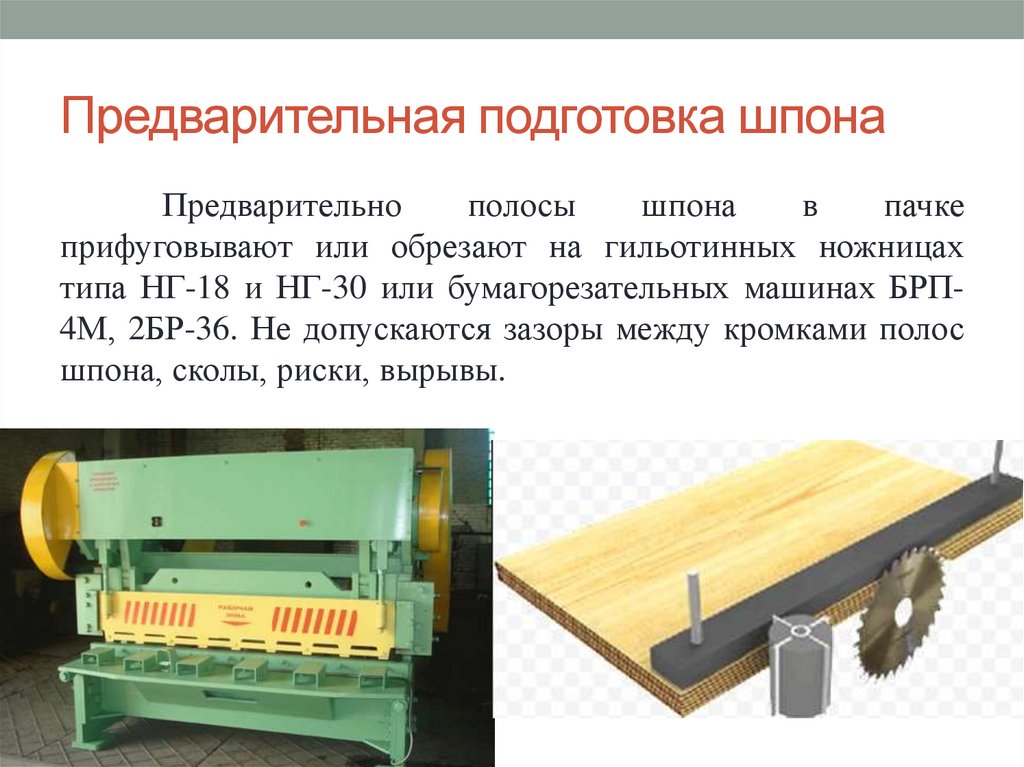

Предварительная подготовка шпона
Предварительно
полосы
шпона
в
пачке
прифуговывают или обрезают на гильотинных ножницах
типа НГ-18 и НГ-30 или бумагорезательных машинах БРП4М, 2БР-36. Не допускаются зазоры между кромками полос
шпона, сколы, риски, вырывы.

7.

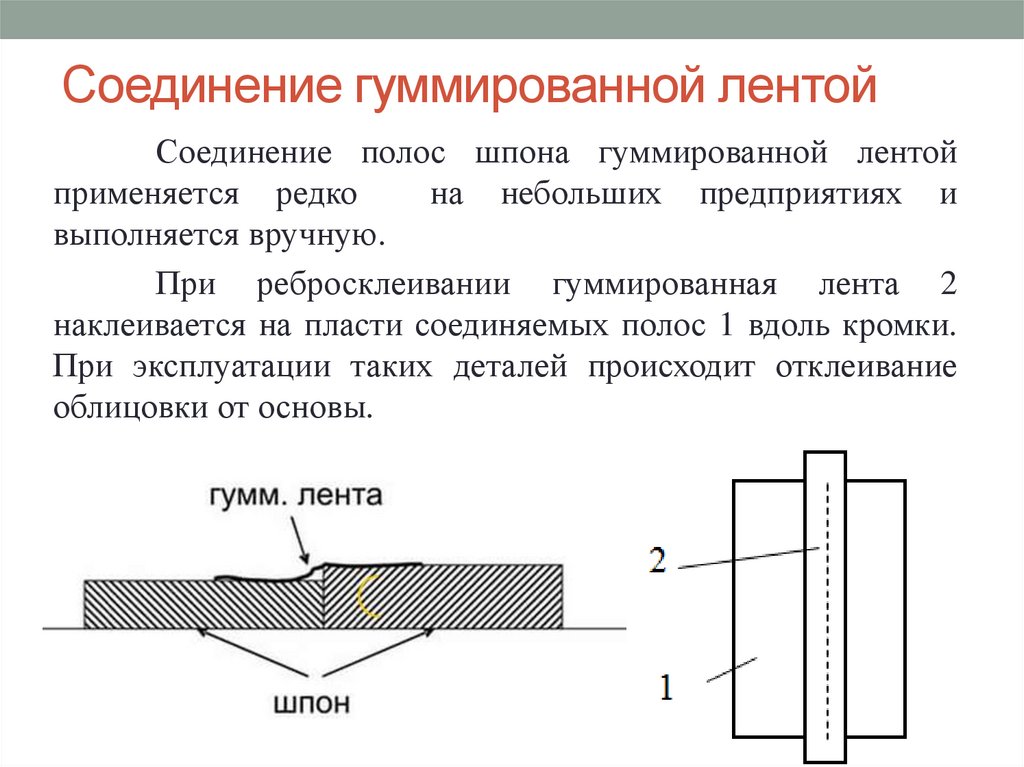

Соединение гуммированной лентой
Соединение полос шпона гуммированной лентой
применяется редко
на небольших предприятиях и
выполняется вручную.
При ребросклеивании гуммированная лента 2
наклеивается на пласти соединяемых полос 1 вдоль кромки.
При эксплуатации таких деталей происходит отклеивание
облицовки от основы.

8.

Соединение комбинированной лентой
с клеевым слоем по кромке
Комбинированная лента предназначена для ребросклеивания
сырого и сухого шпона. Ее готовят путем последовательной
односторонней пропитки бумажной ленты сначала
основным клеем, плавящимся при нагревании, а затем
мездровым клеем. Затем сушка, при которой клей плавится и
повторно соединяются листы шпона.

9.

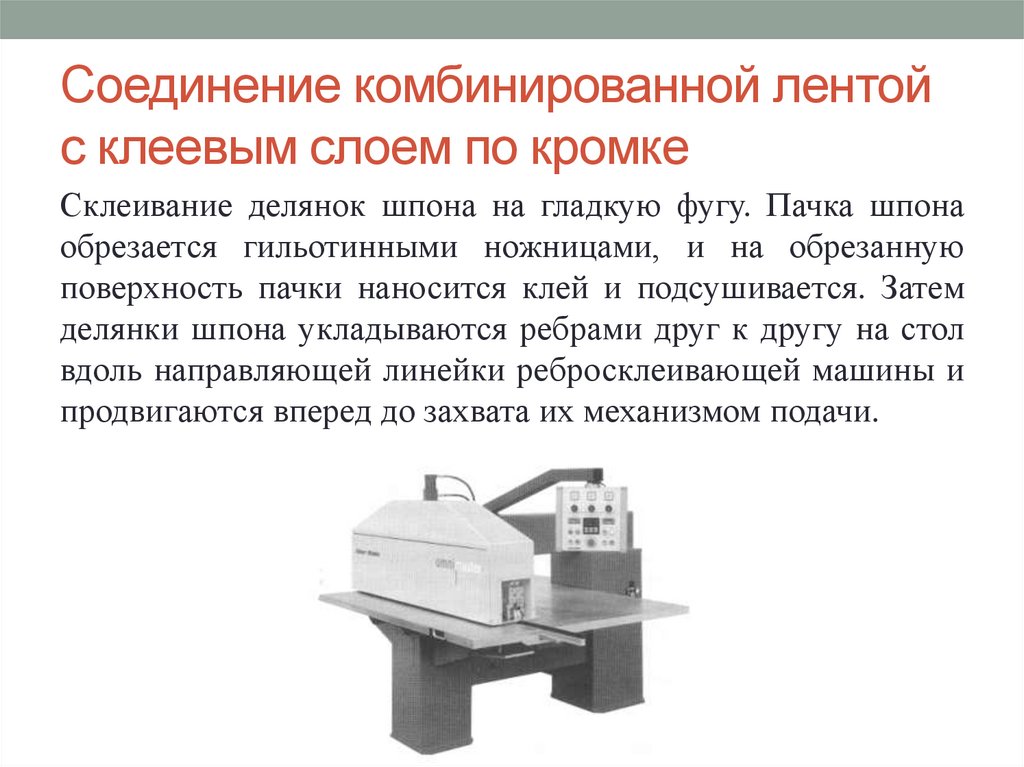

Соединение комбинированной лентой
с клеевым слоем по кромке
Склеивание делянок шпона на гладкую фугу. Пачка шпона
обрезается гильотинными ножницами, и на обрезанную
поверхность пачки наносится клей и подсушивается. Затем
делянки шпона укладываются ребрами друг к другу на стол
вдоль направляющей линейки ребросклеивающей машины и
продвигаются вперед до захвата их механизмом подачи.

10.

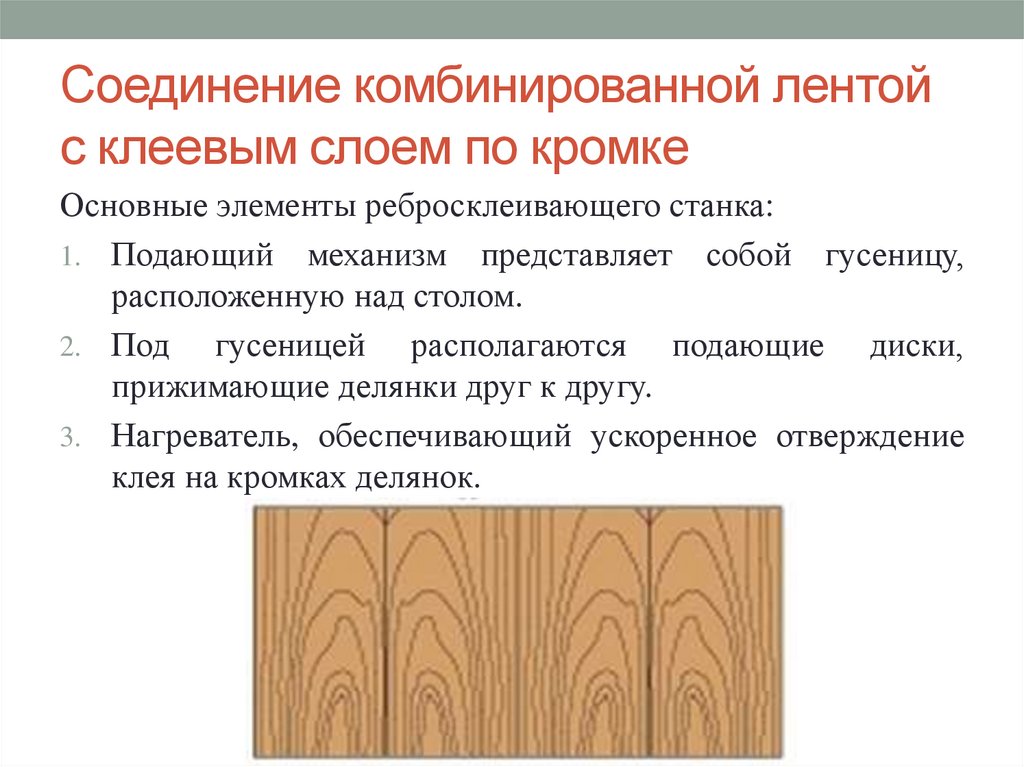

Соединение комбинированной лентой
с клеевым слоем по кромке
Основные элементы ребросклеивающего станка:
1. Подающий механизм представляет собой гусеницу,
расположенную над столом.
2. Под
гусеницей располагаются подающие диски,
прижимающие делянки друг к другу.
3. Нагреватель, обеспечивающий ускоренное отверждение
клея на кромках делянок.

11.

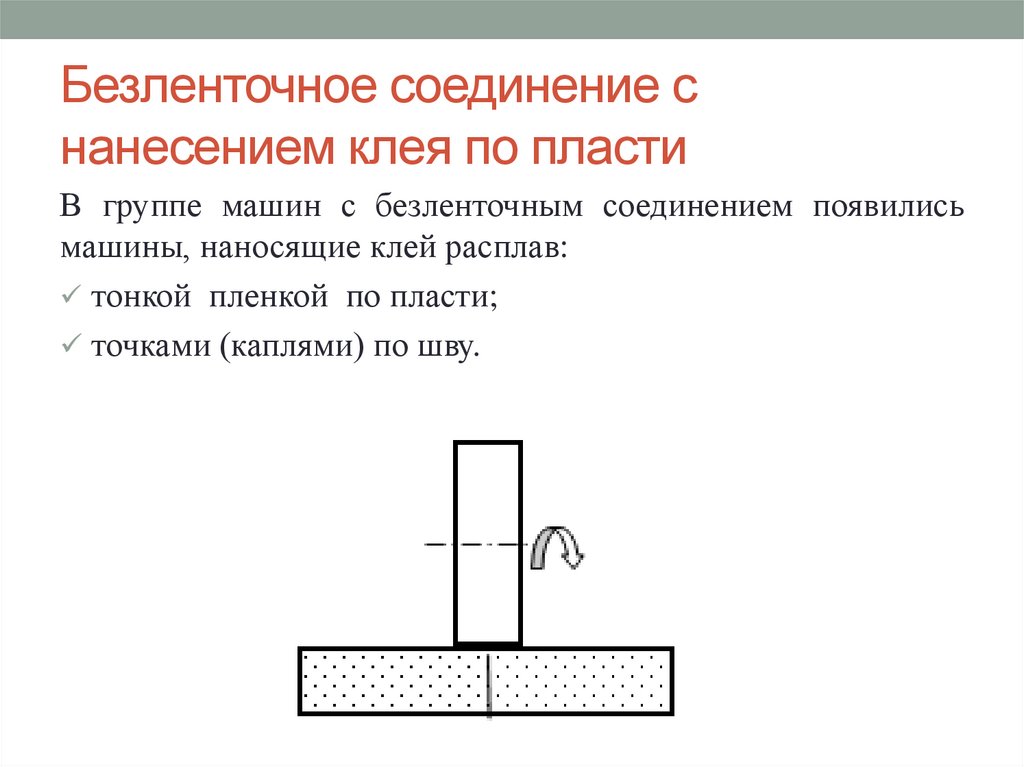

Безленточное соединение с
нанесением клея по пласти
В группе машин с безленточным соединением появились
машины, наносящие клей расплав:
тонкой пленкой по пласти;
точками (каплями) по шву.

12.

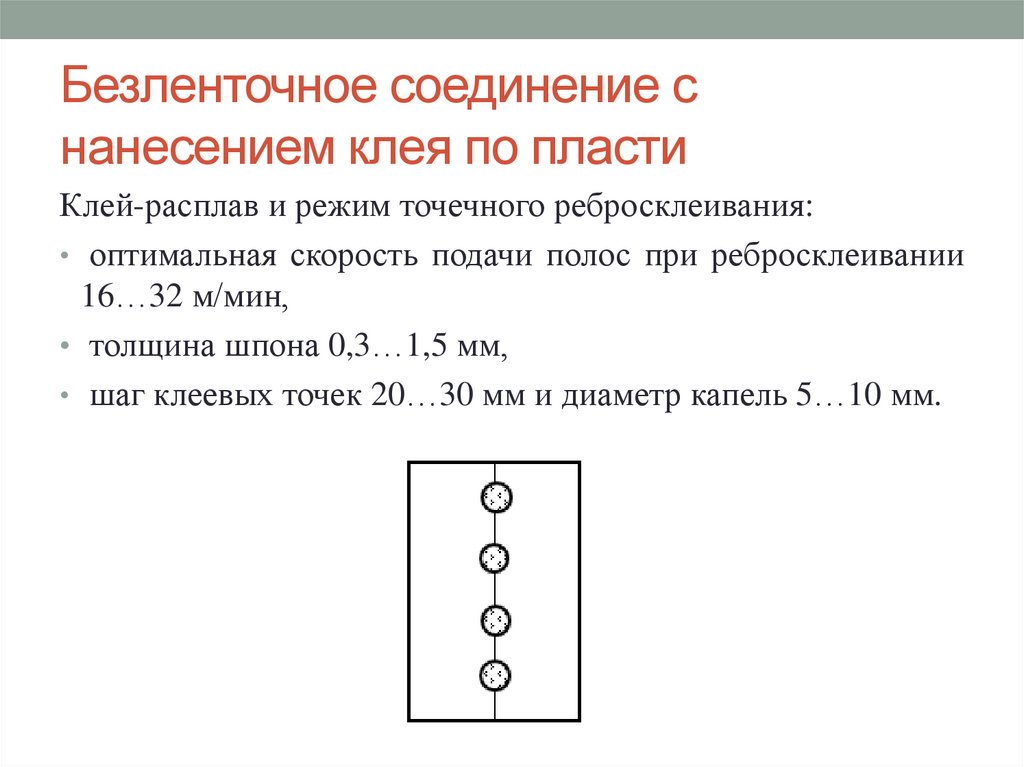

Безленточное соединение с
нанесением клея по пласти
Клей-расплав и режим точечного ребросклеивания:
• оптимальная скорость подачи полос при ребросклеивании
16…32 м/мин,
• толщина шпона 0,3…1,5 мм,
• шаг клеевых точек 20…30 мм и диаметр капель 5…10 мм.

13.

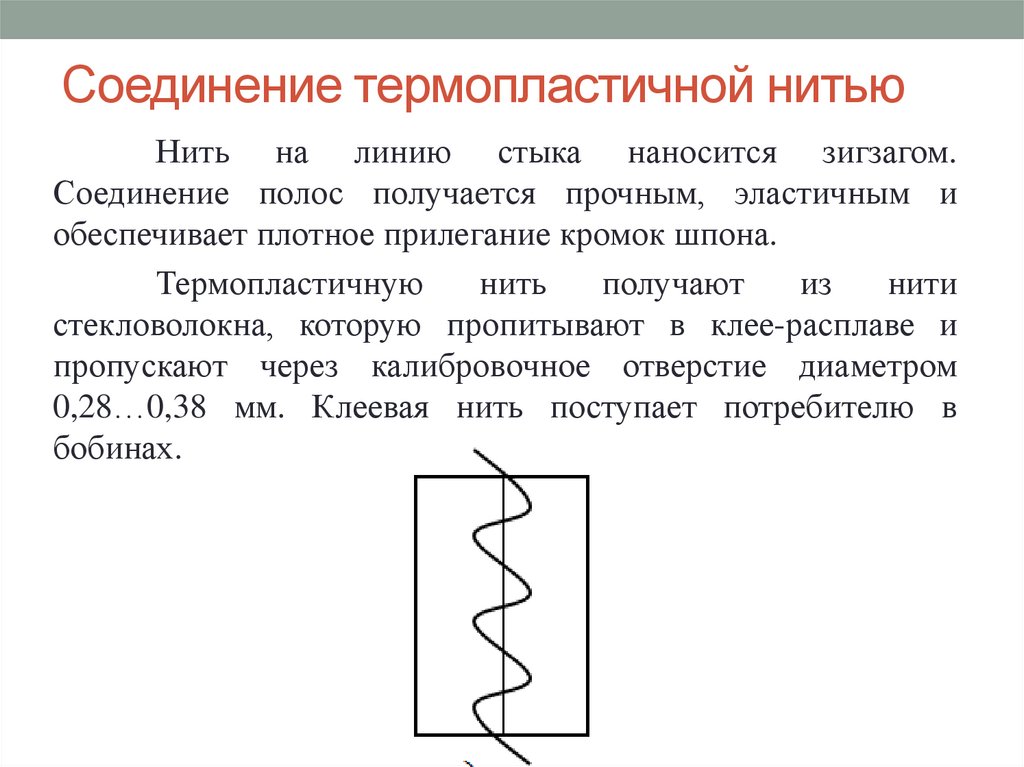

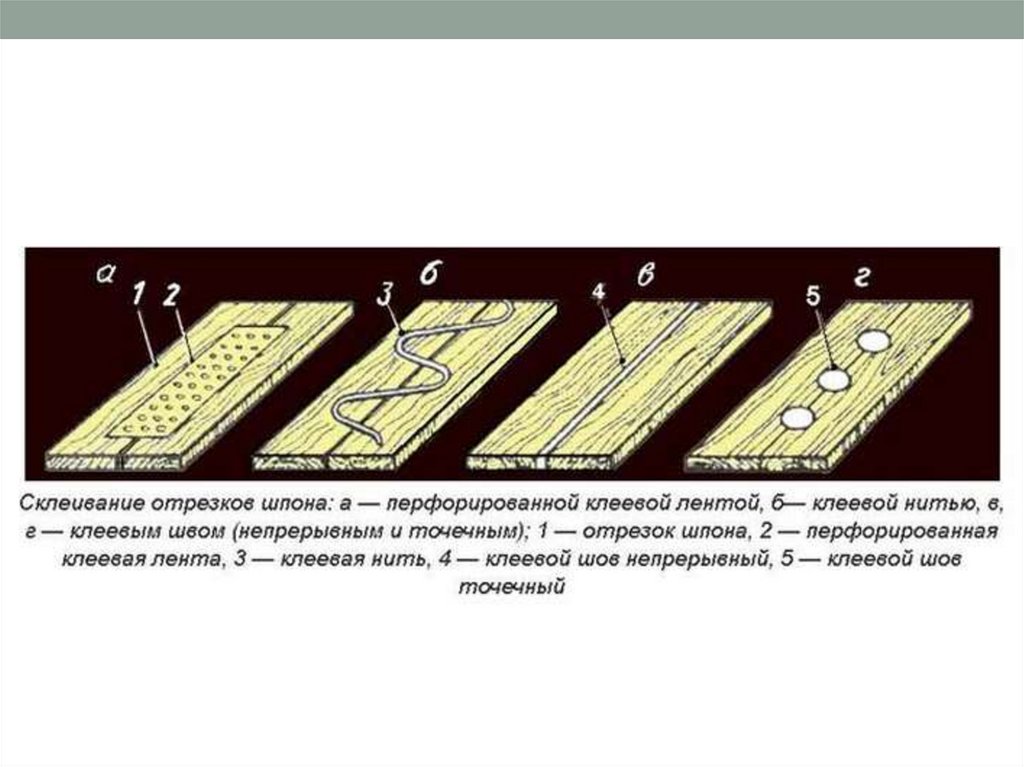

Соединение термопластичной нитью
Нить на линию стыка наносится зигзагом.
Соединение полос получается прочным, эластичным и
обеспечивает плотное прилегание кромок шпона.
Термопластичную
нить
получают
из
нити
стекловолокна, которую пропитывают в клее-расплаве и
пропускают через калибровочное отверстие диаметром
0,28…0,38 мм. Клеевая нить поступает потребителю в
бобинах.

14.

15.

Ребросклеивающие машины. Принцип работы.
На мебельных предприятиях страны широко применяются
машины модели РС-9. На ребросклеивающей машине клеевая нить из
бобины 1 подается в электрический нагреватель 2 с температурой в нем
500…520 С. В нагревателе клей на нити плавится. Нитеводитель 5,
совершая возвратно-поступательные движения, укладывает нить
зигзагом на пласти соединяемых полос 8. Ролик 6 прижимает
расплавленную нить к полосам 8. Для того чтобы нить прилипала к
полосам шпона, а не к ролику, ролик постоянно смазывают пропитанной
в масле губкой 7.
Механизм подачи машины выполнен в виде двух наклонных
дисков 4, расположенных по обе стороны направляющей линейки 3.
