Системы автоматизированного проектирования

1.

СИСТЕМЫ АВТОМАТИЗИРОВАННОГО
ПРОЕКТИРОВАНИЯ

2.

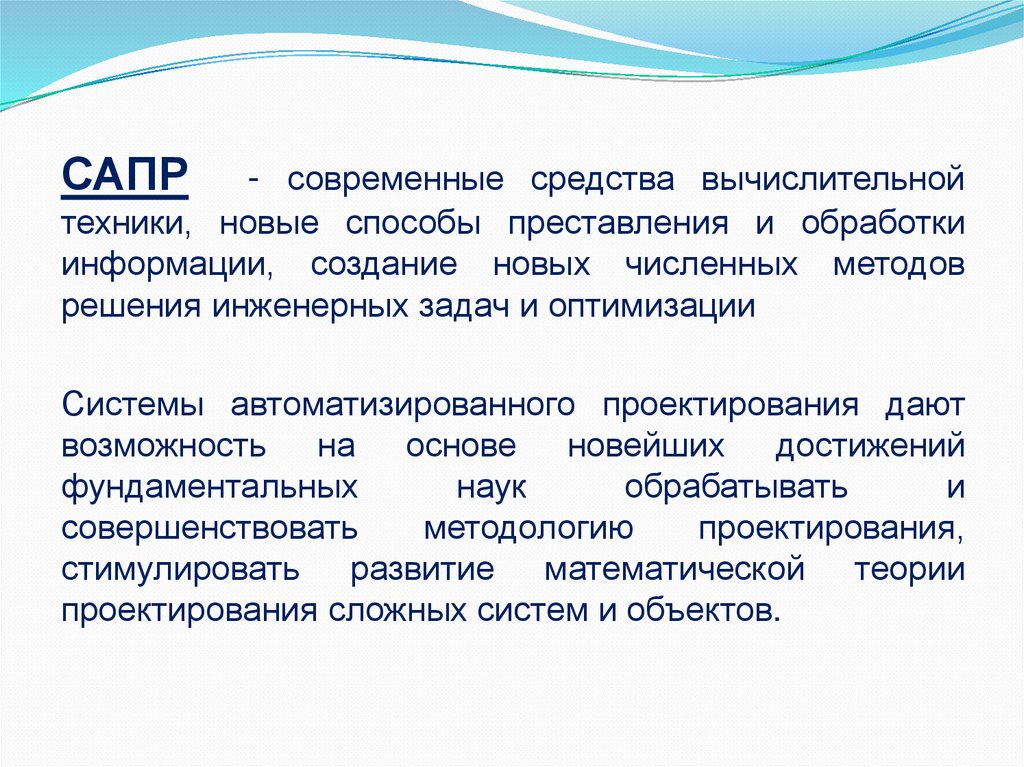

САПР
- современные средства вычислительной
техники, новые способы преставления и обработки
информации, создание новых численных методов
решения инженерных задач и оптимизации
Системы автоматизированного проектирования дают
возможность на основе новейших достижений
фундаментальных
наук
обрабатывать
и
совершенствовать
методологию
проектирования,
стимулировать развитие математической теории
проектирования сложных систем и объектов.

3.

Проектирование - это процесс, заключающийся в
преобразовании исходного описания в окончательное
на основе выполнения работ конструкторского,
исследовательского
и
расчетного
характера.

4.

СТАДИИ ПРОЕКТИРОВАНИЯ
1. Предпроектная
стадия
(НИР)
изучаются
потребности,
анализируются ресурсы, основные принципы построения и
формируются техническое задание для изделий.
2. Стадия эскизного проекта (ОКР) – опытно-конструкторские работы,
проверяется корректность и реализуемость основных принципов.
3. Стадия
технического проекта - выполняется всесторонняя
проработка всех частей проекта и детализируются все технические
решения.
4. Стадия
рабочего проекта - формируется
документация для изготовления изделий.
вся
необходимая
5. Стадия испытаний – проводятся приемочные испытания.
6. Стадия опытной эксплуатации - 5 и 6 стадии позволяют выявить
недостатки и уточнить технические решения.
7. Стадия внедрения - передается вся необходимая документация для
выпуска готового изделия.

5.

6.

ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ САПР
1. Очень высокая производительность вычислительной техники(ВТ).
2. Требуется высокая точность расчетов (использовать 32-разрядные,
64-разрядные и (выше) машины с большой тактовой частотой).
3. Техника должна иметь чрезвычайно развитую периферийную
аппаратуру («мышь», диджитайзер, сканеры и т.д.).
4. Комплекс технических средств должен позволять параллельную
разработку подсистем проектируемой системы одновременно
разными конструкторами.
5. Единая конструкторская база данных, установленная на сервере.
6. ВТ должна обеспечивать необходимый уровень секретности и
защиты информации.

7.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ САПР
1. Программное обеспечение должно позволять сетевую работу в
рамках САПР. Программное обеспечение чаще всего имеет не
один пакет ПП, а состоит из очень большого количества ППП. В
рамках САПР ни одна проблемно-ориентированная подсистемасовокупность программного, информационного, технического,
организационного и других видов обеспечений. Подсистему
обычно размещают на одном компьютере.
2. Программное обеспечение САПР чрезвычайно дорогое. Чаще
всего САПР разрабатывают для группы предприятий. САПР
должно легко подстраиваться под конкретного пользователя.
