Назначение и виды токарных резцов. 7-класс. Часть 2

1.

Муниципальное бюджетное общеобразовательное учреждение
«Фрунзенская средняя школа»
Сакского района Республика Крым
Тема: Назначение и виды
токарных резцов.
7-класс
Часть 2
Подготовил: учитель технологии
Тимошевский
Михаил Леонидович

2.

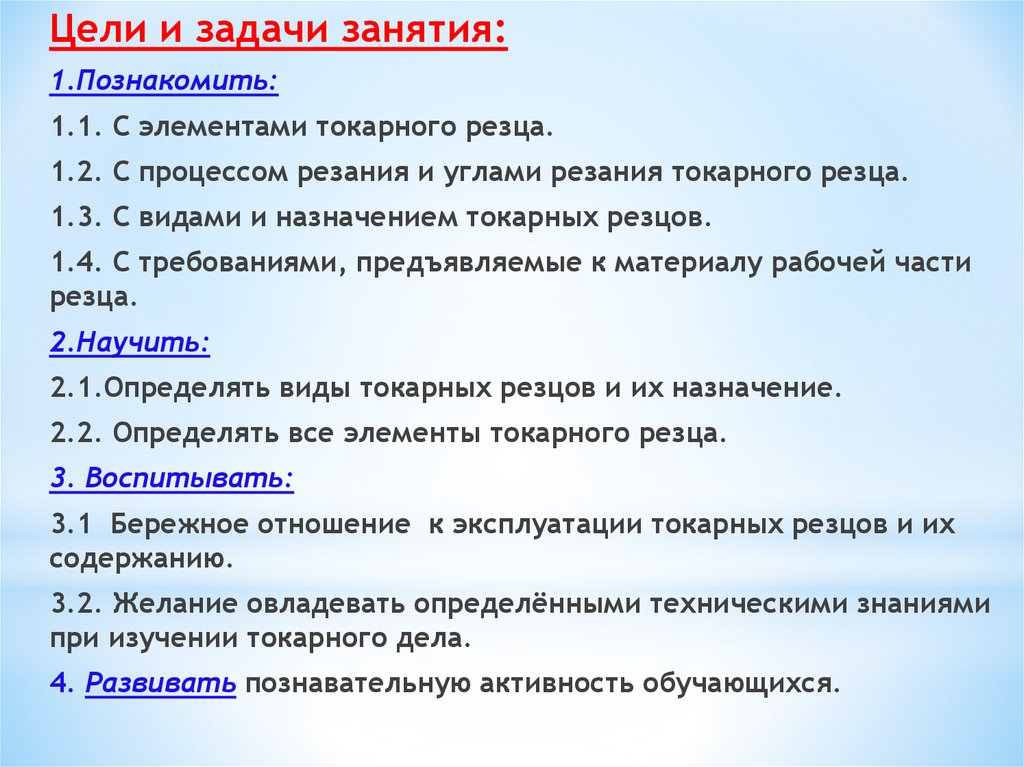

Цели и задачи занятия:
1.Познакомить:
1.1. С элементами токарного резца.
1.2. С процессом резания и углами резания токарного резца.
1.3. С видами и назначением токарных резцов.
1.4. С требованиями, предъявляемые к материалу рабочей части
резца.
2.Научить:
2.1.Определять виды токарных резцов и их назначение.
2.2. Определять все элементы токарного резца.
3. Воспитывать:
3.1 Бережное отношение к эксплуатации токарных резцов и их
содержанию.
3.2. Желание овладевать определёнными техническими знаниями
при изучении токарного дела.
4. Развивать познавательную активность обучающихся.

3.

4.

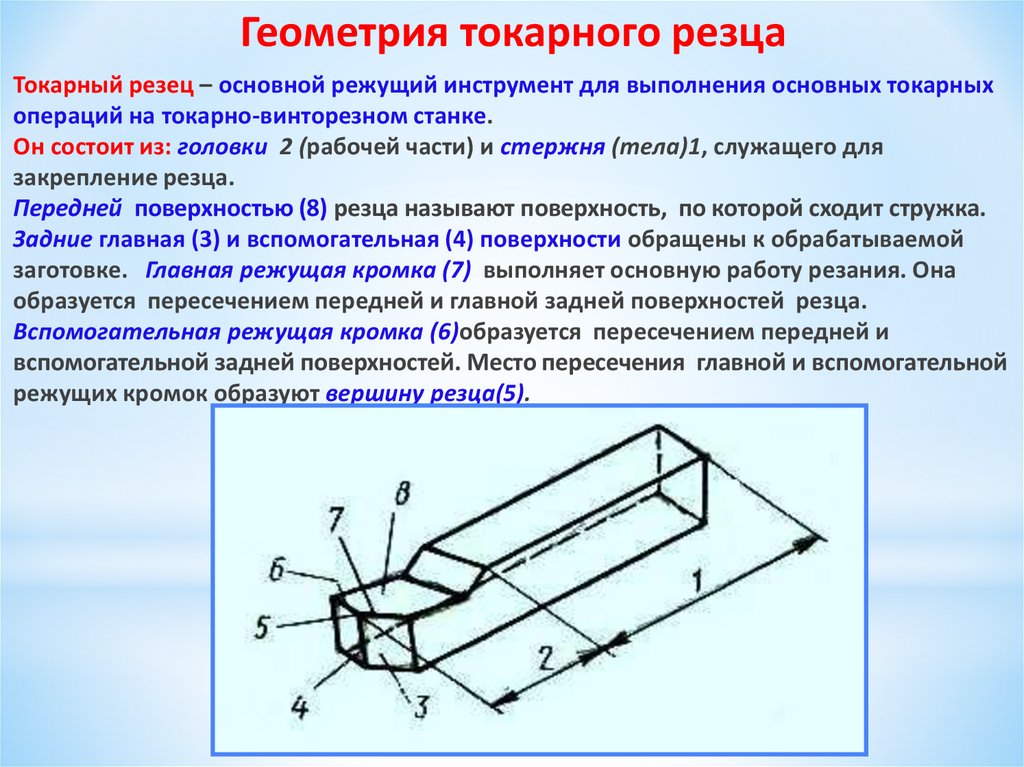

Геометрия токарного резца
Токарный резец – основной режущий инструмент для выполнения основных токарных
операций на токарно-винторезном станке.
Он состоит из: головки 2 (рабочей части) и стержня (тела)1, служащего для
закрепление резца.
Передней поверхностью (8) резца называют поверхность, по которой сходит стружка.
Задние главная (3) и вспомогательная (4) поверхности обращены к обрабатываемой
заготовке. Главная режущая кромка (7) выполняет основную работу резания. Она
образуется пересечением передней и главной задней поверхностей резца.
Вспомогательная режущая кромка (6)образуется пересечением передней и
вспомогательной задней поверхностей. Место пересечения главной и вспомогательной
режущих кромок образуют вершину резца(5).

5.

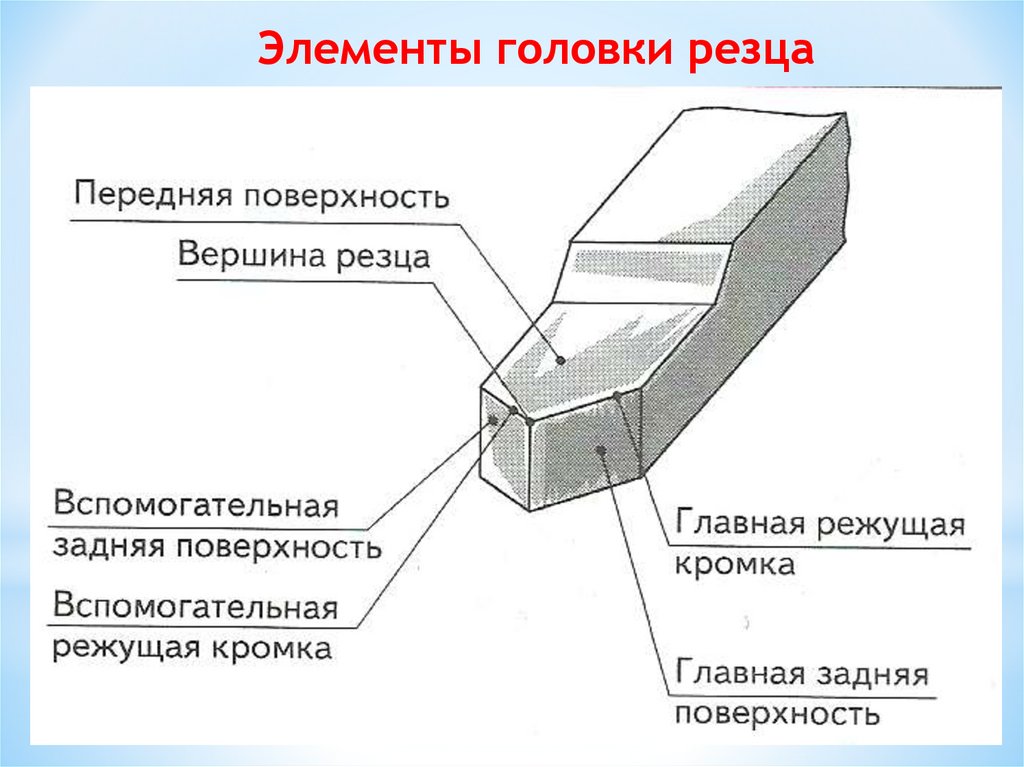

Элементы головки резца

6.

На эффективность работы резца очень важное значение имеют величины углов,
образованные различными плоскостями его головки. Для определения углов резца
установлено понятие координатных плоскостей. Применительно к токарной обработке
это плоскость резания и основная плоскость.
Плоскость резания - плоскость, проходящая через главную режущую кромку резца,
касательная к поверхности резания и перпендикулярна основанию резца.
Основная плоскость параллельна направлениям подач (продольной и поперечной),
она совпадает с опорной поверхностью резца

7.

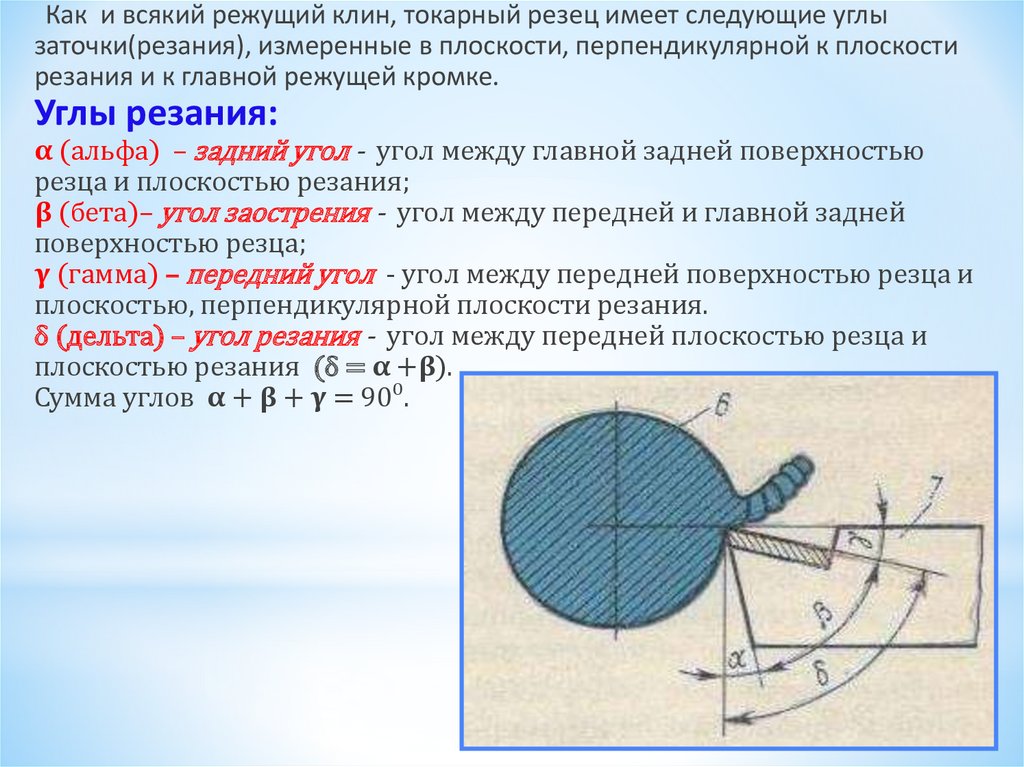

Как и всякий режущий клин, токарный резец имеет следующие углы
заточки(резания), измеренные в плоскости, перпендикулярной к плоскости
резания и к главной режущей кромке.
Углы резания:
