1.

Электрический ток

2.

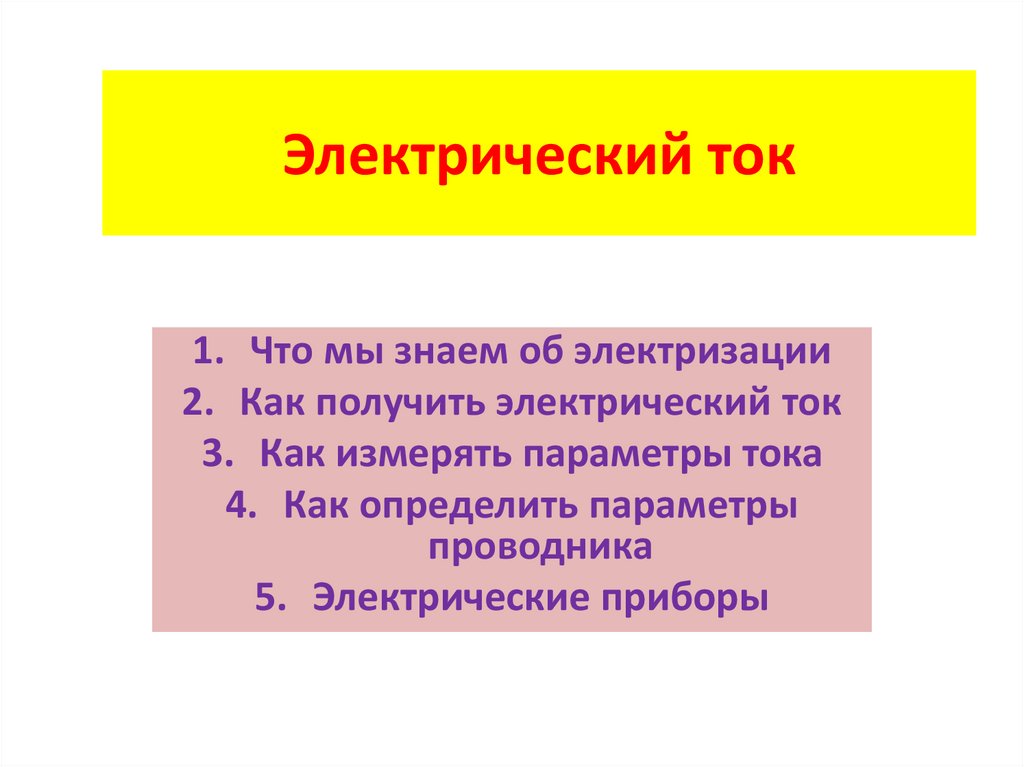

Электрический ток
1. Что мы знаем об электризации
2. Как получить электрический ток
3. Как измерять параметры тока
4. Как определить параметры
проводника
5. Электрические приборы

3.

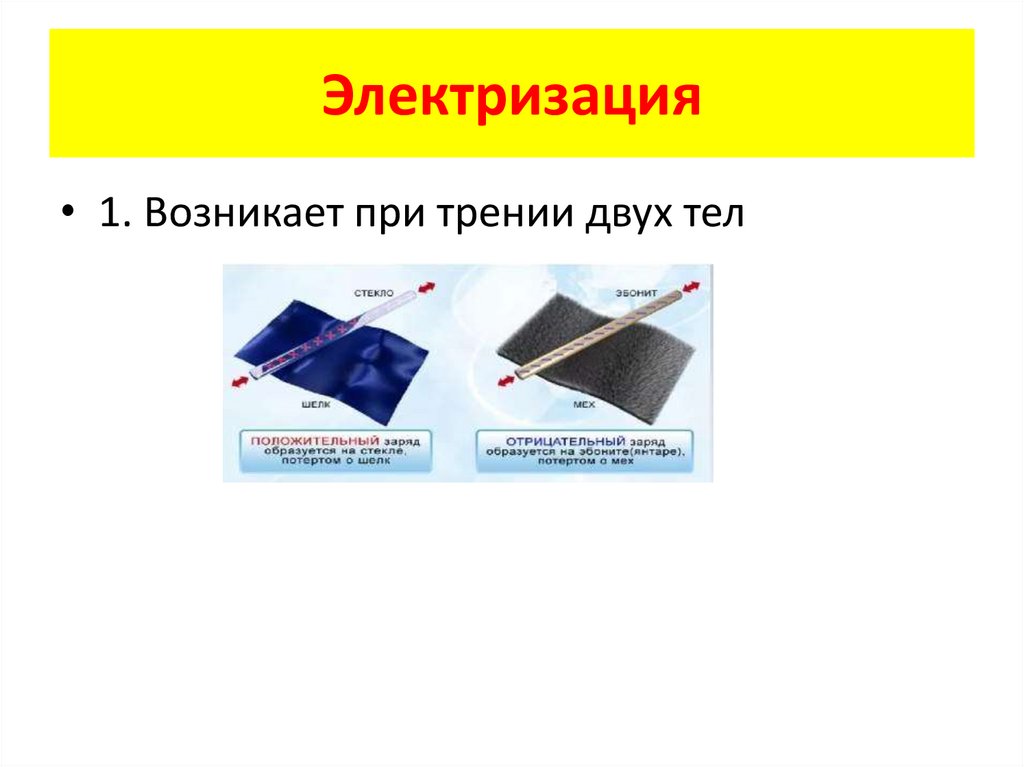

Электризация
• 1. Возникает при трении двух тел

4.

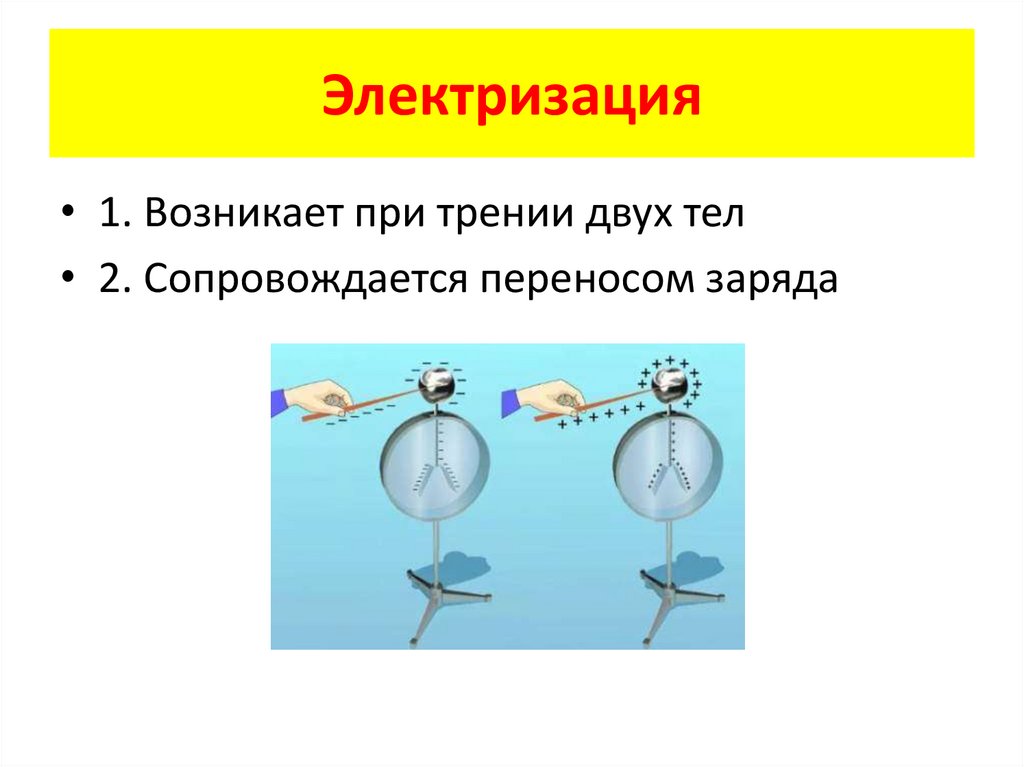

Электризация
• 1. Возникает при трении двух тел
• 2. Сопровождается переносом заряда

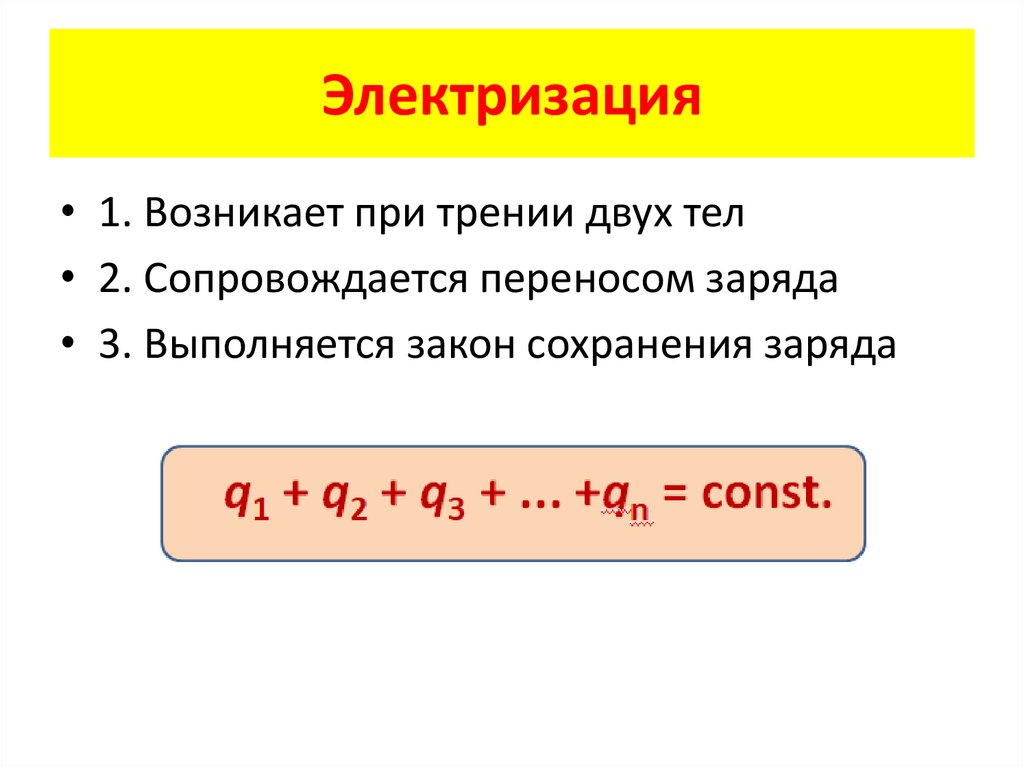

5.

Электризация
• 1. Возникает при трении двух тел
• 2. Сопровождается переносом заряда
• 3. Выполняется закон сохранения заряда

6.

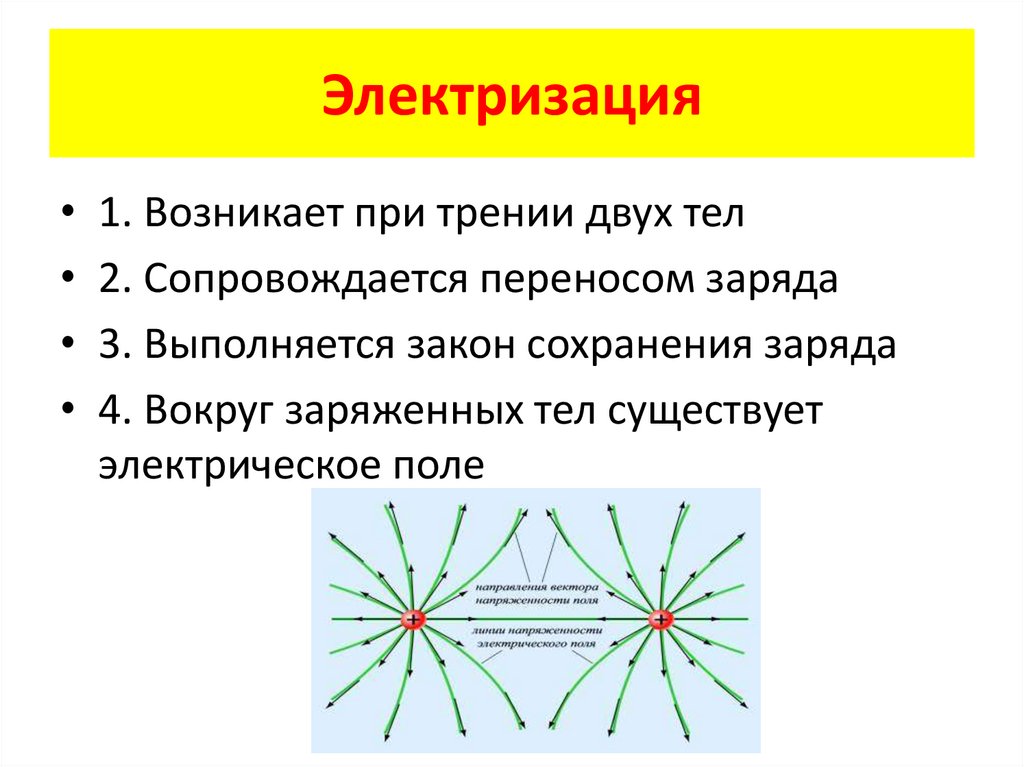

Электризация
1. Возникает при трении двух тел
2. Сопровождается переносом заряда
3. Выполняется закон сохранения заряда
4. Вокруг заряженных тел существует
электрическое поле

7.

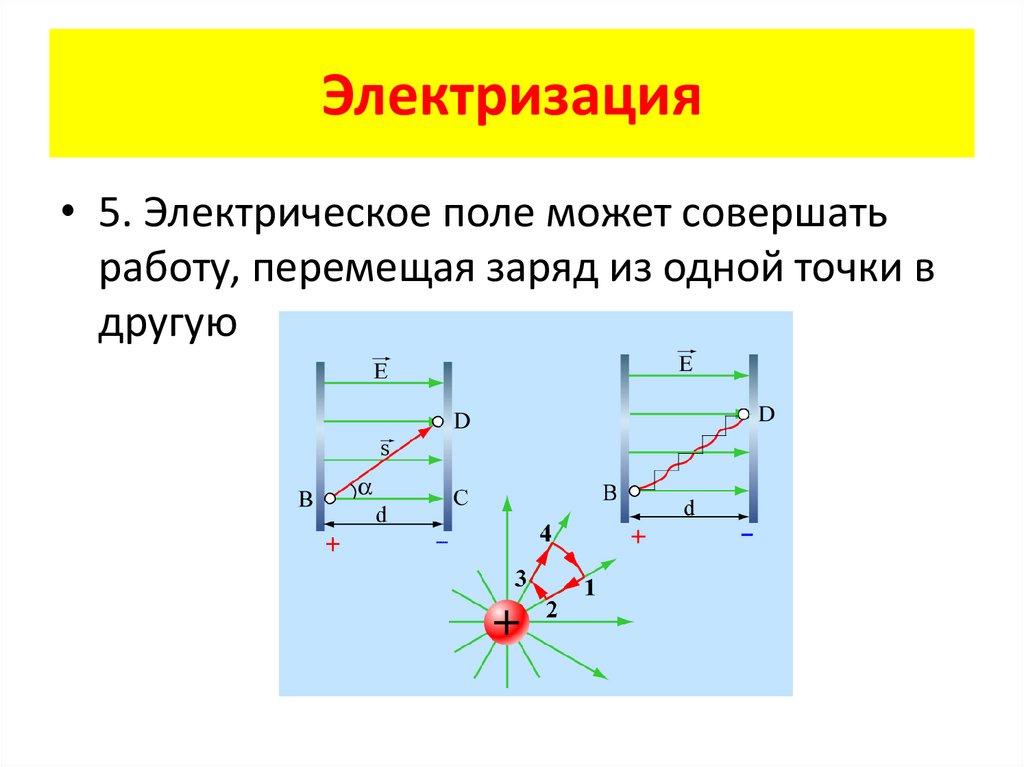

Электризация
• 5. Электрическое поле может совершать
работу, перемещая заряд из одной точки в
другую

8.

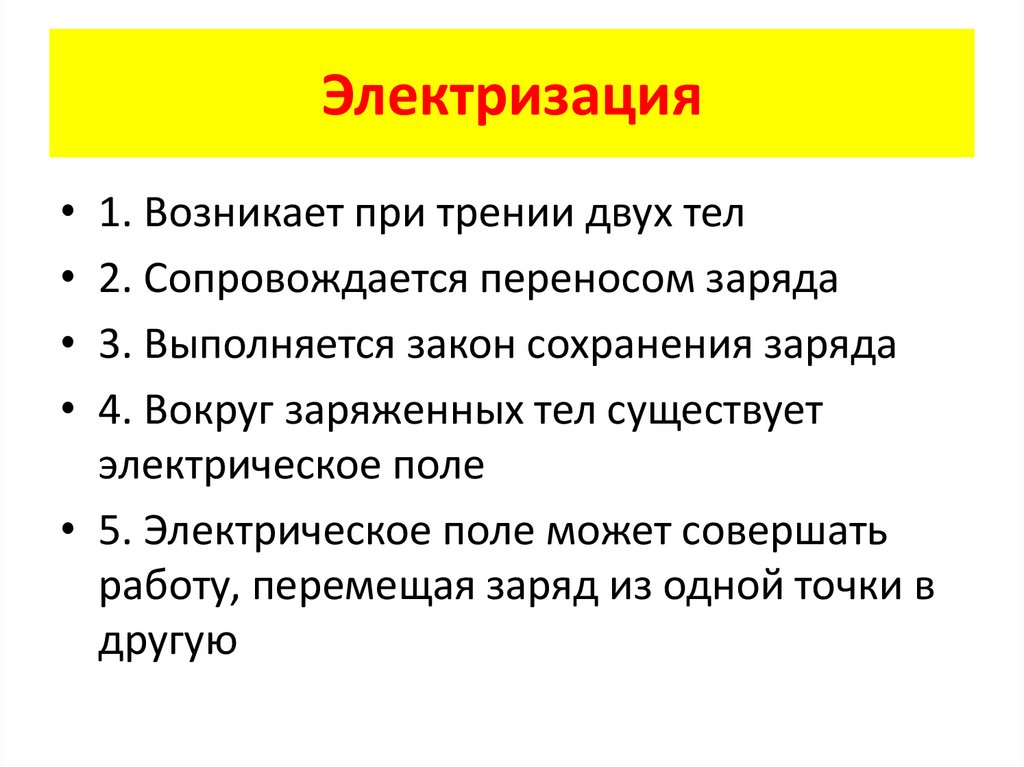

Электризация
1. Возникает при трении двух тел
2. Сопровождается переносом заряда
3. Выполняется закон сохранения заряда
4. Вокруг заряженных тел существует
электрическое поле
• 5. Электрическое поле может совершать
работу, перемещая заряд из одной точки в
другую

9.

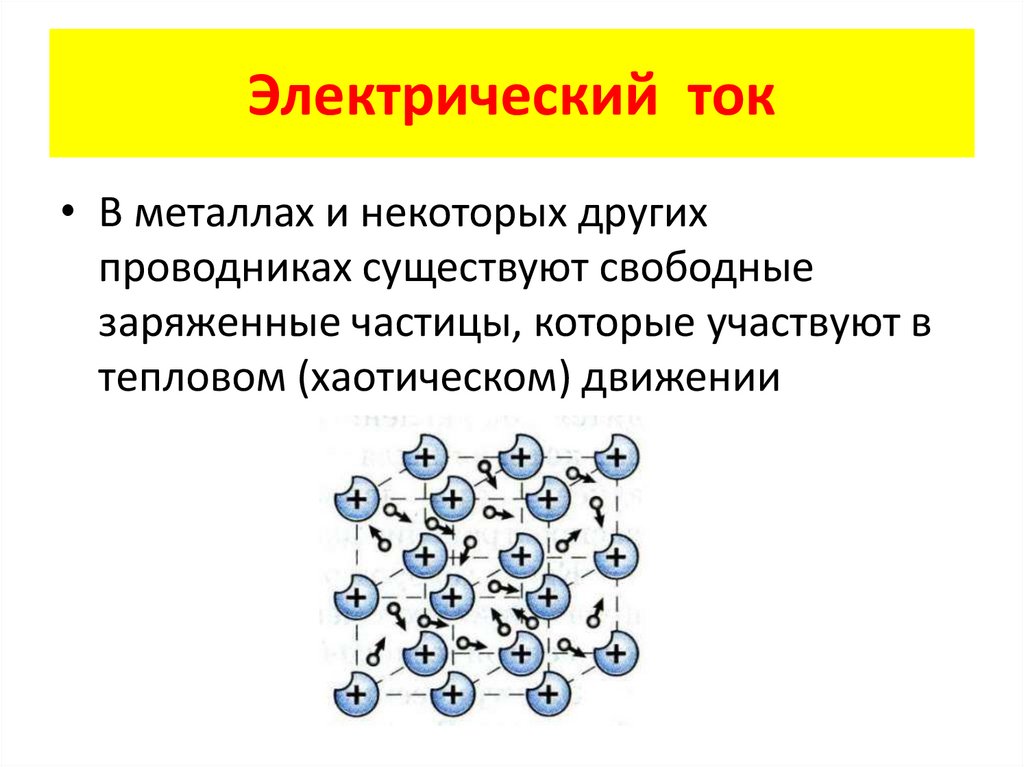

Электрический ток
• В металлах и некоторых других
проводниках существуют свободные
заряженные частицы, которые участвуют в
тепловом (хаотическом) движении

10.

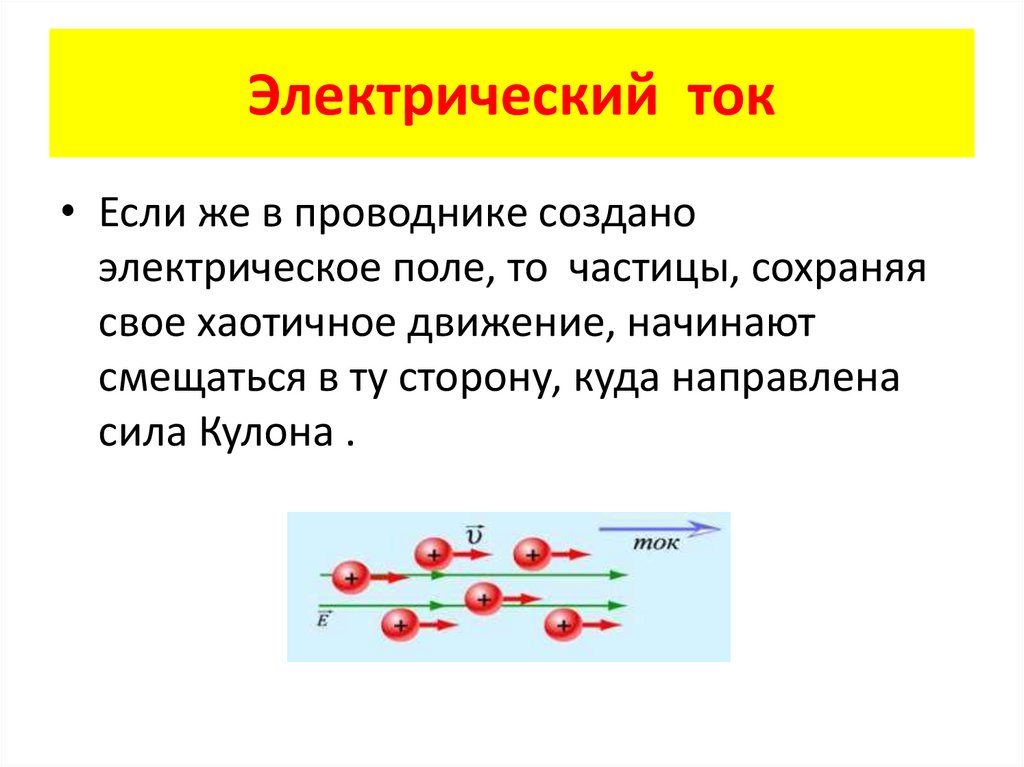

Электрический ток
• Если же в проводнике создано
электрическое поле, то частицы, сохраняя
свое хаотичное движение, начинают
смещаться в ту сторону, куда направлена
сила Кулона .

11.

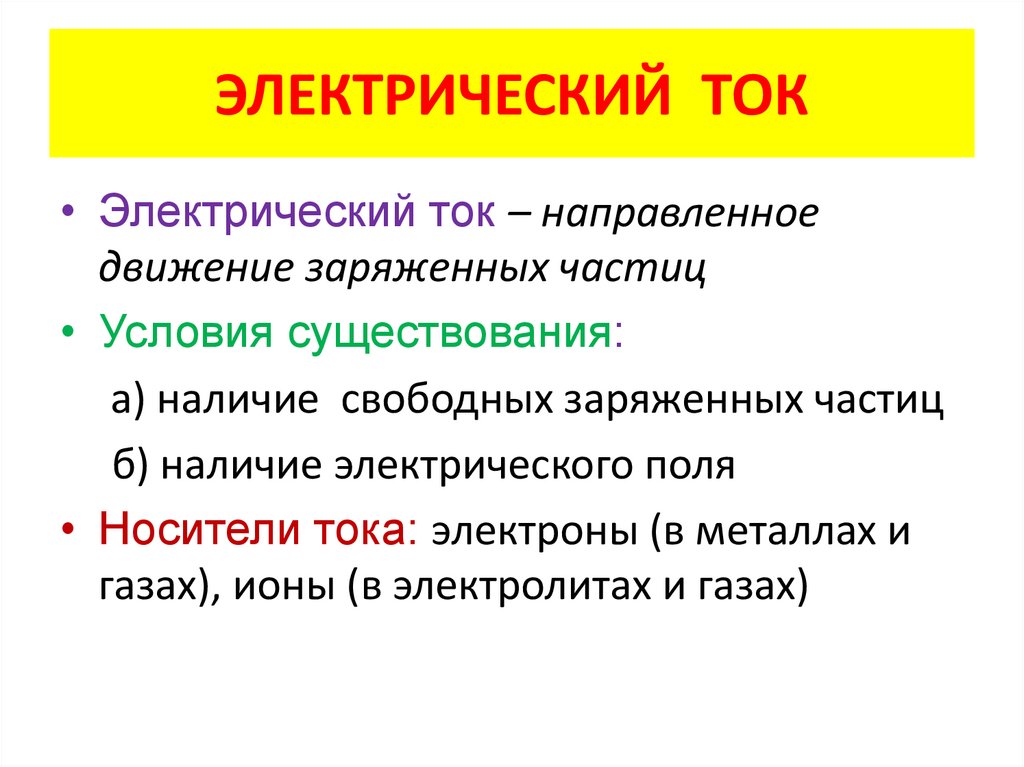

ЭЛЕКТРИЧЕСКИЙ ТОК
• Электрический ток – направленное
движение заряженных частиц
• Условия существования:
а) наличие свободных заряженных частиц
б) наличие электрического поля
• Носители тока: электроны (в металлах и
газах), ионы (в электролитах и газах)

12.

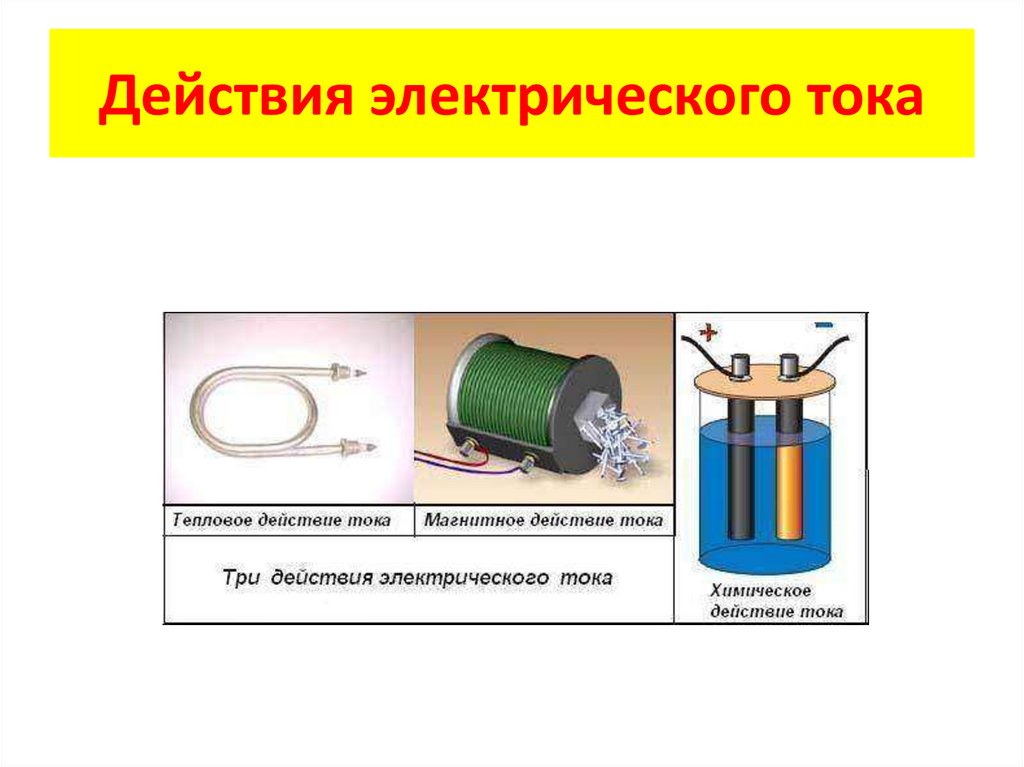

Действия электрического тока
Движение заряженных частиц наблюдать
невозможно, однако, мы можем
фиксировать действие электрического
тока

13.

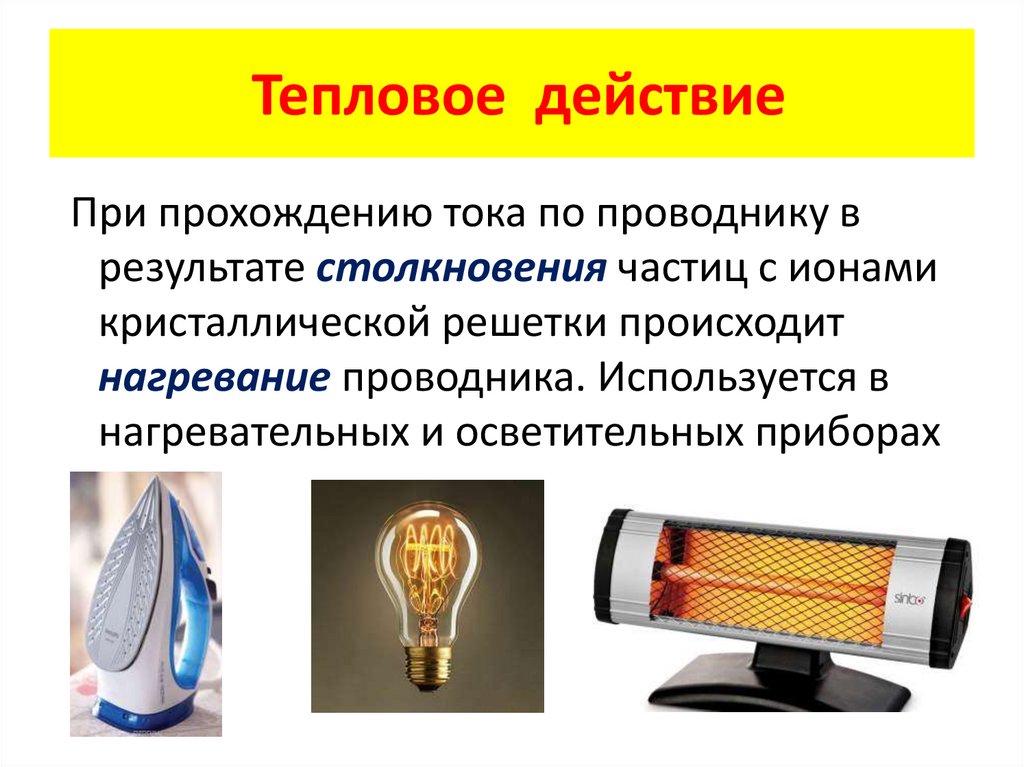

Тепловое действие
При прохождению тока по проводнику в
результате столкновения частиц с ионами
кристаллической решетки происходит
нагревание проводника. Используется в
нагревательных и осветительных приборах

14.

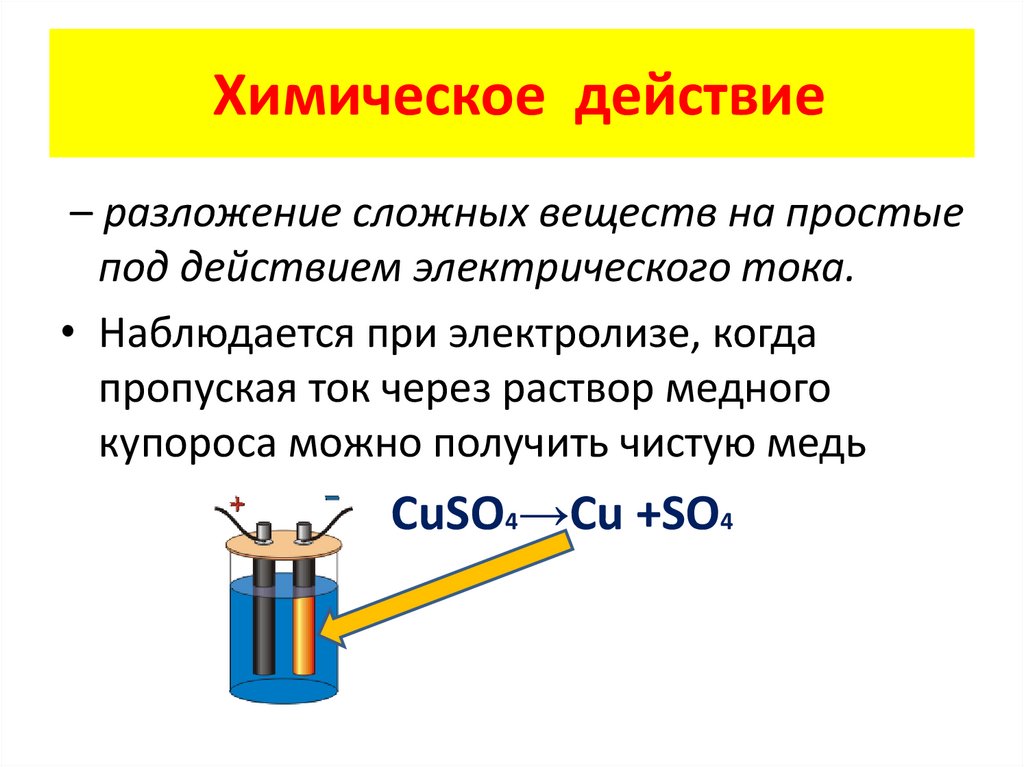

Химическое действие
– разложение сложных веществ на простые
под действием электрического тока.
• Наблюдается при электролизе, когда
пропуская ток через раствор медного
купороса можно получить чистую медь
CuSO4→Cu +SO4

15.

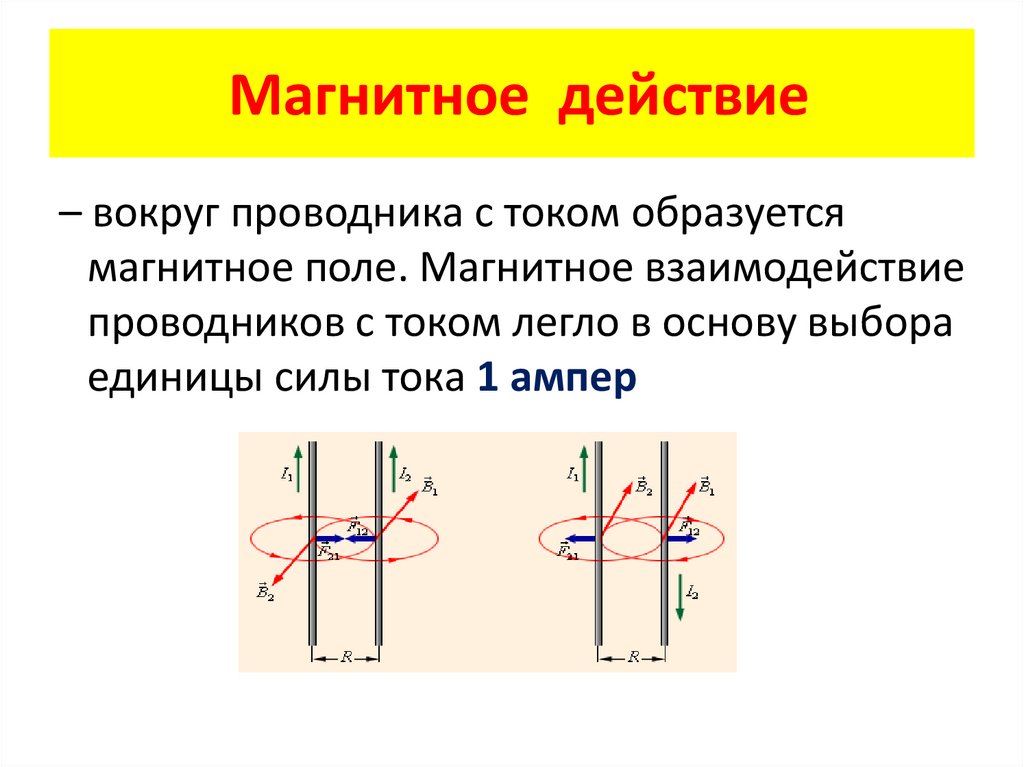

Магнитное действие
– вокруг проводника с током образуется
магнитное поле. Магнитное взаимодействие
проводников с током легло в основу выбора
единицы силы тока 1 ампер

16.

НАПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКОГО
ТОКА
• За направление электрического тока
принято направление движения
положительно заряженных частиц. Таким
образом ток в цепи движется от «+» к «-».

17.

СИЛА ТОКА
• Сила тока – заряд протекающей через
поперечное сечение
проводника в единицу
времени
q
I
t
• Единица силы тока 1А (ампер)

18.

Плотность тока
Плотность тока j — это векторная физическая величина,
модуль которой определяется отношением силы тока I в
проводнике к площади S поперечного сечения проводника,
т.е.
I
J
S
J си
А
2
м си
Направление вектора плотности тока j совпадает с направлением вектора
скорости упорядоченного движения положительно заряженных частиц.
Плотность постоянного тока постоянна по всему поперечному сечению
проводника.
I
nS e
J
n e
S
S
