1.

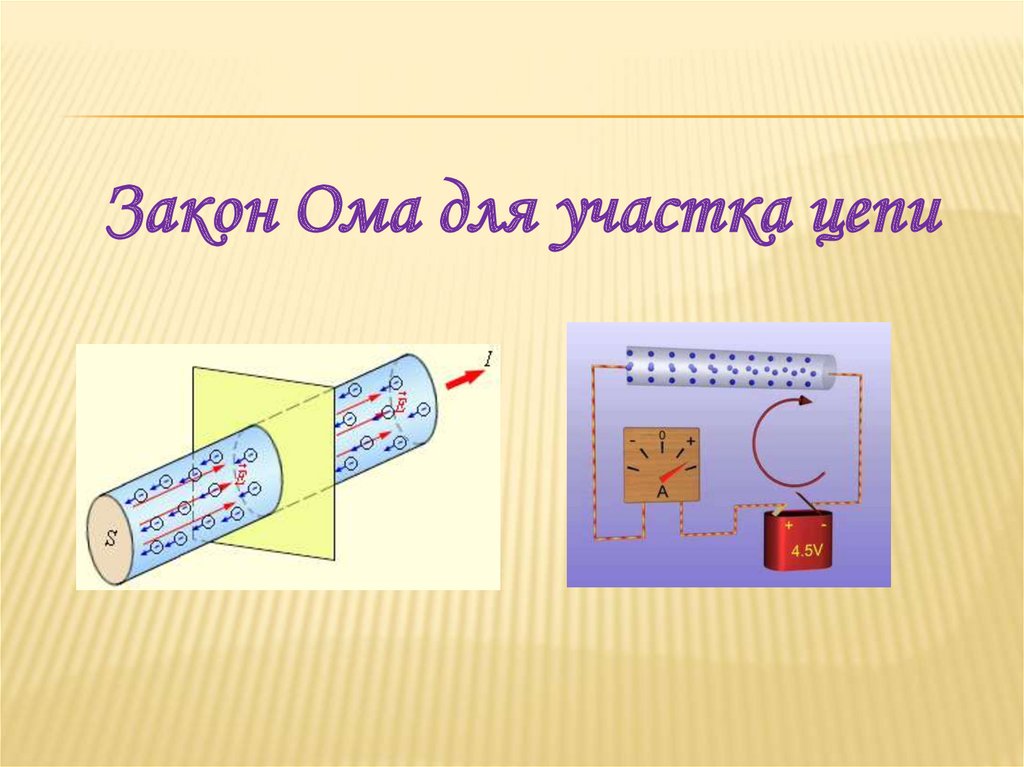

Закон Ома для участка цепи

2.

Напряжение
• Электрическое поле, которое заставляет
заряженные частицы перемещаться по
проводнику, создается источниками тока.
Потенциал – энергетическая
характеристика электрического поля.
Разность потенциалов на концах
проводника называется напряжением (U),
измеряется в вольтах

3.

ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИ
• Вольт – амперная характеристика –
зависимость силы тока в проводнике (I) от
разности потенциалов (U) на концах
проводника
R
I
U
R
I
R
0
U
Сила тока на участке цепи прямо
пропорциональна приложенному
напряжению и обратно пропорциональна
сопротивлению проводника
1
2

4.

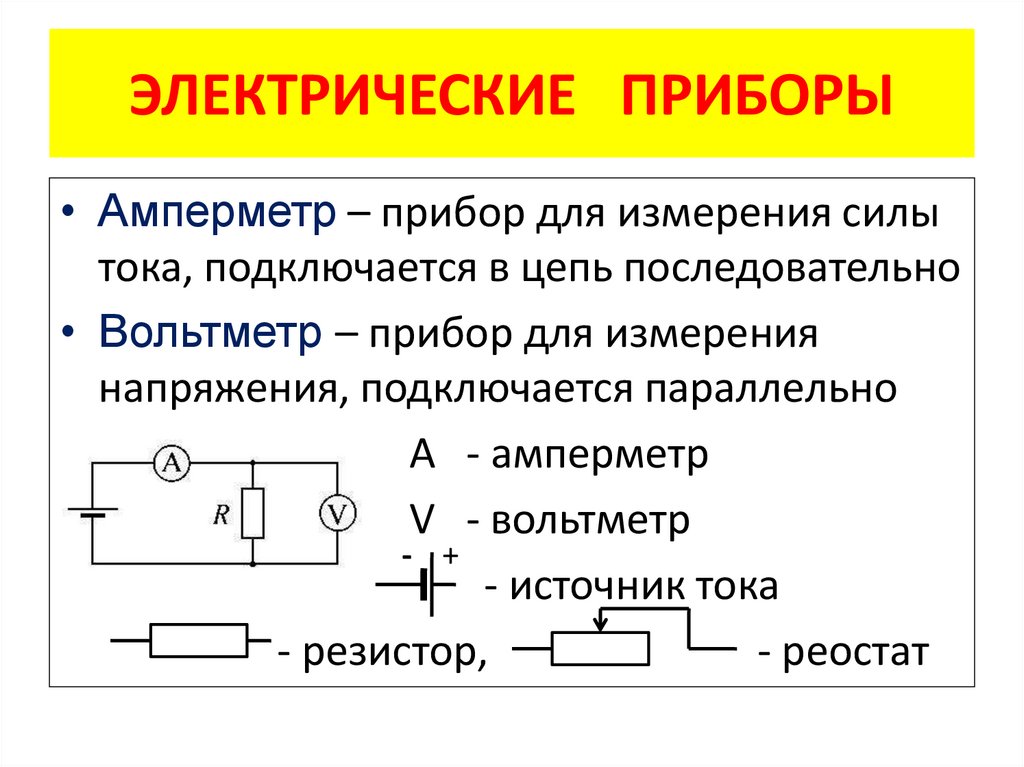

ЭЛЕКТРИЧЕСКИЕ ПРИБОРЫ
• Амперметр – прибор для измерения силы
тока, подключается в цепь последовательно
• Вольтметр – прибор для измерения
напряжения, подключается параллельно
А - амперметр
V - вольтметр
- +
- источник тока
- резистор,
- реостат

5.

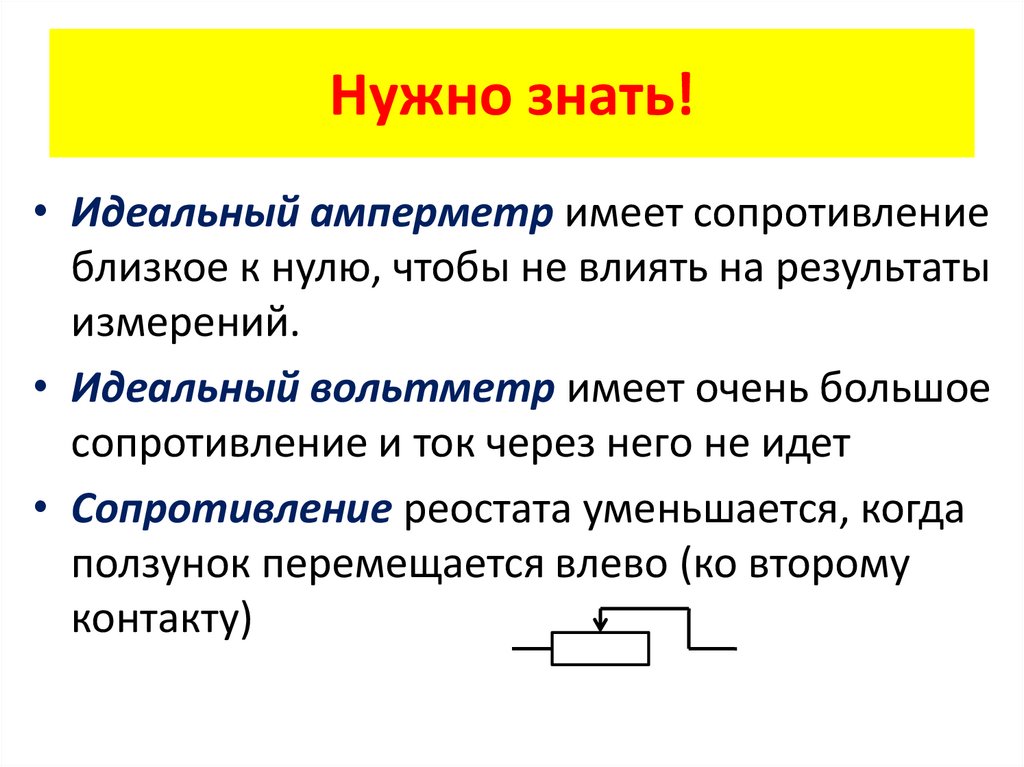

Нужно знать!
• Идеальный амперметр имеет сопротивление
близкое к нулю, чтобы не влиять на результаты
измерений.
• Идеальный вольтметр имеет очень большое
сопротивление и ток через него не идет
• Сопротивление реостата уменьшается, когда
ползунок перемещается влево (ко второму
контакту)

6.

ТЕСТ 1
Как движутся в проводнике свободные
электрические заряды при наличии в
нем электрического поля?
• А. Упорядоченно под действием
электрического поля, а также участвуют в
тепловом движении.
• Б. Только направленно под действием
электрического поля.
• В. Совершают колебательное движение.

7.

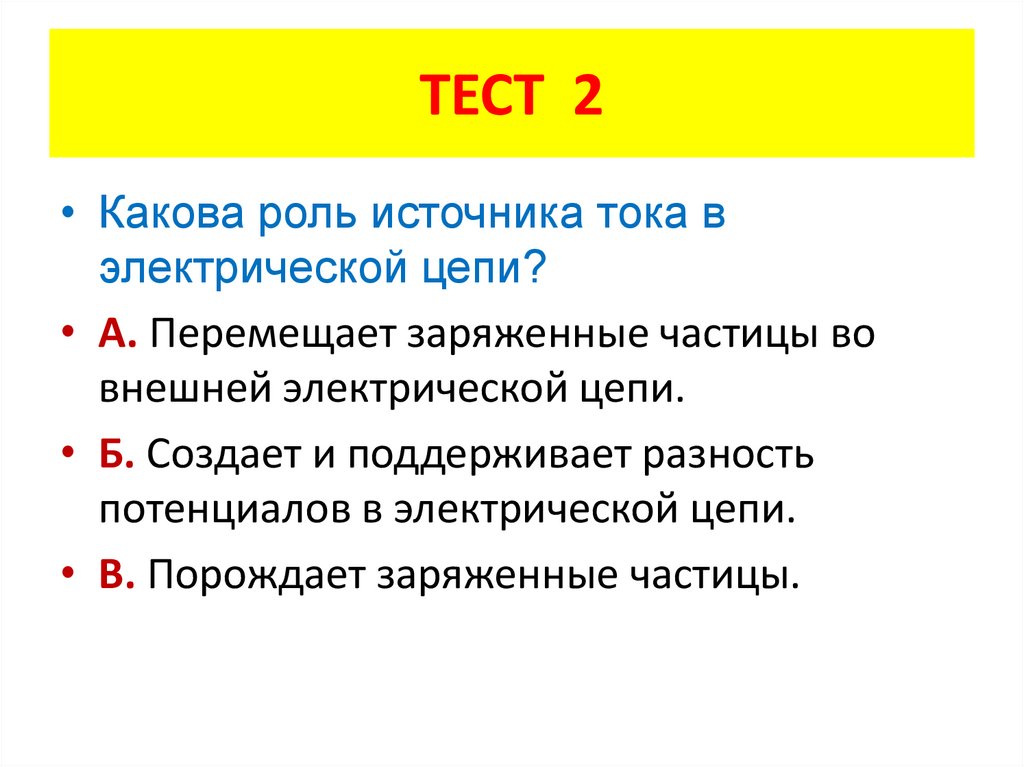

ТЕСТ 2
• Какова роль источника тока в
электрической цепи?
• А. Перемещает заряженные частицы во
внешней электрической цепи.
• Б. Создает и поддерживает разность
потенциалов в электрической цепи.
• В. Порождает заряженные частицы.

8.

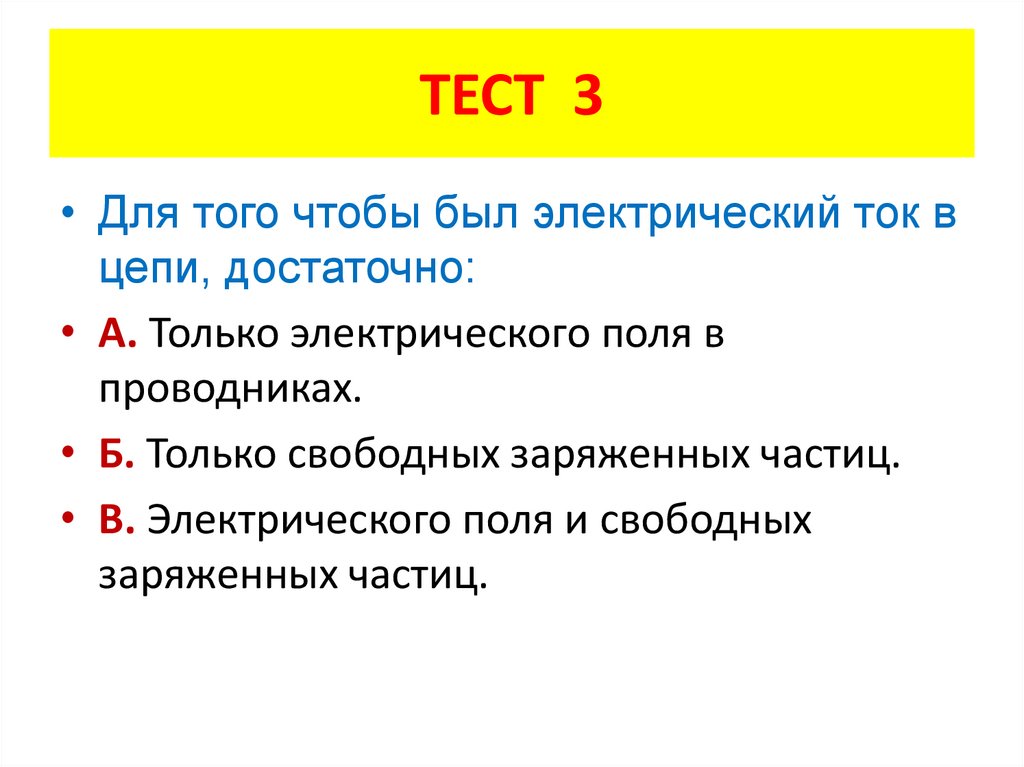

ТЕСТ 3
• Для того чтобы был электрический ток в
цепи, достаточно:
• А. Только электрического поля в
проводниках.
• Б. Только свободных заряженных частиц.
• В. Электрического поля и свободных
заряженных частиц.

9.

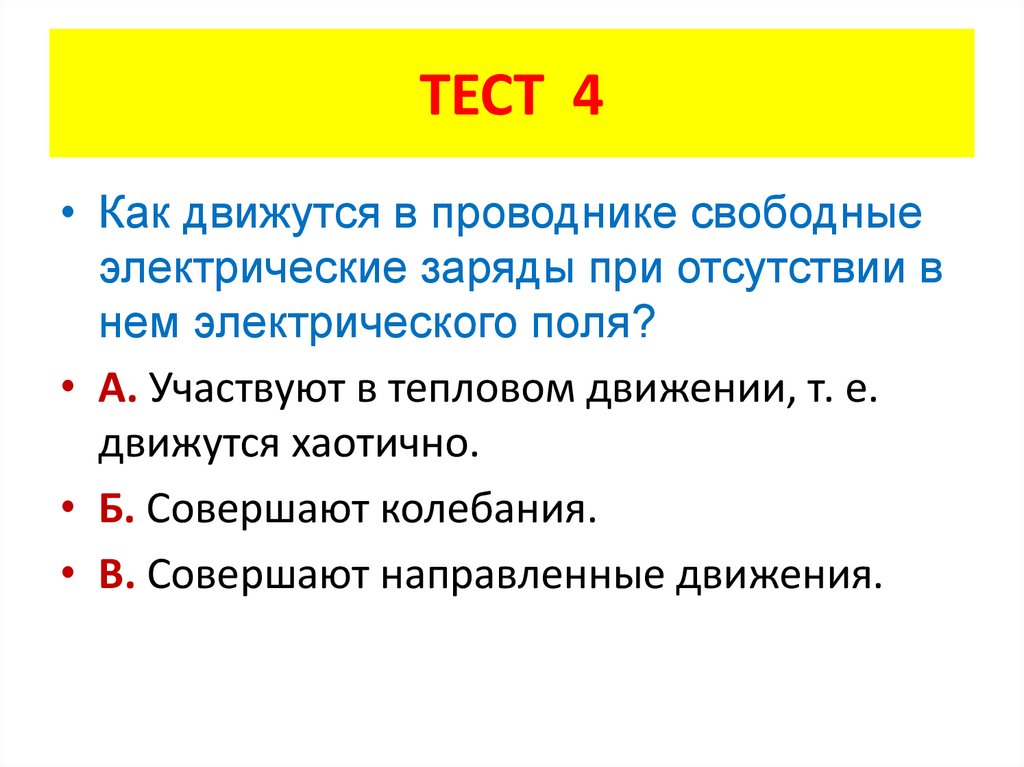

ТЕСТ 4
• Как движутся в проводнике свободные
электрические заряды при отсутствии в
нем электрического поля?
• А. Участвуют в тепловом движении, т. е.
движутся хаотично.
• Б. Совершают колебания.
• В. Совершают направленные движения.

10.

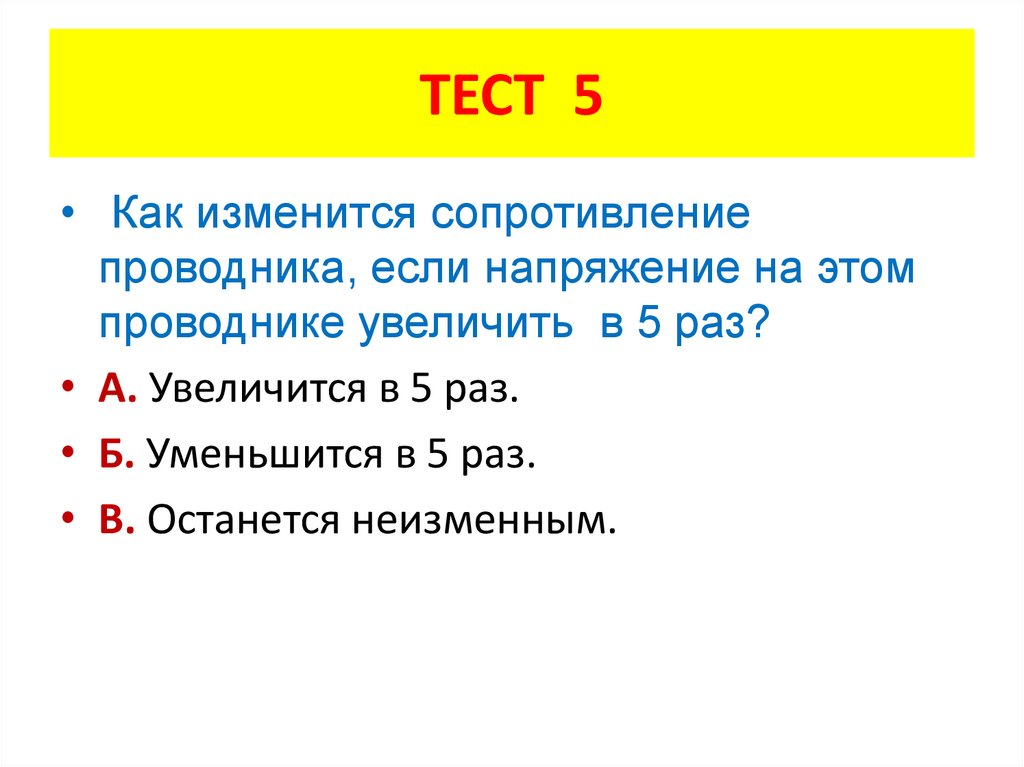

ТЕСТ 5
• Как изменится сопротивление
проводника, если напряжение на этом
проводнике увеличить в 5 раз?
• А. Увеличится в 5 раз.
• Б. Уменьшится в 5 раз.
• В. Останется неизменным.
