Принципы работы рычага и его виды

1.

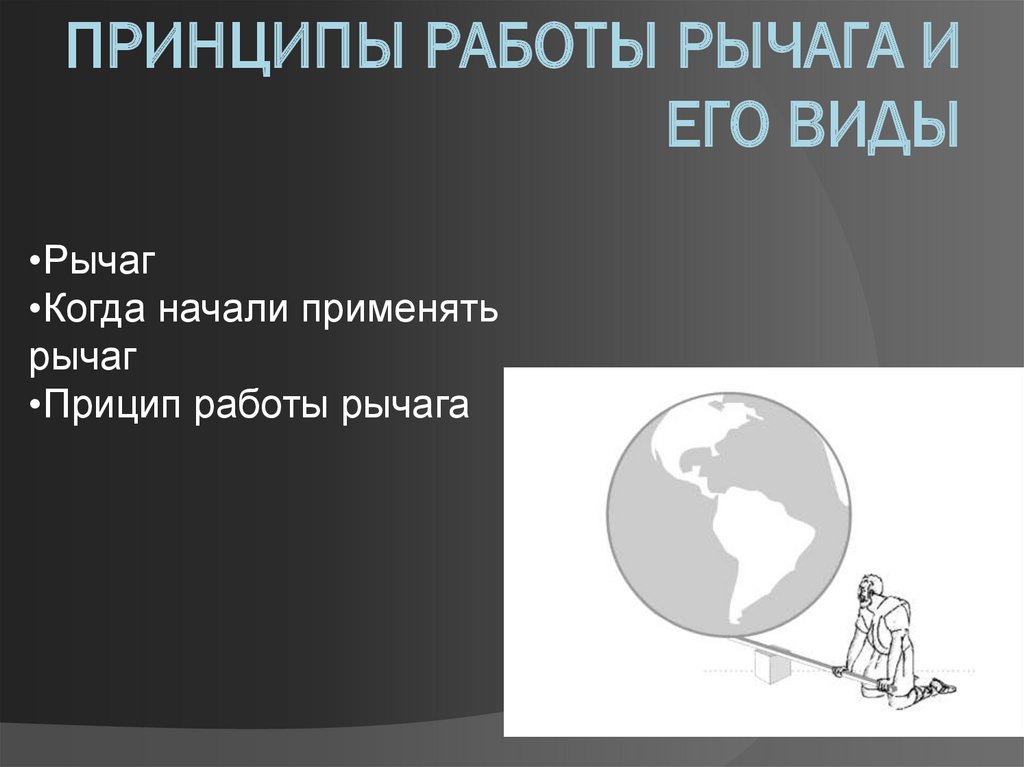

ПРИНЦИПЫ РАБОТЫ РЫЧАГА И
ЕГО ВИДЫ
•Рычаг
•Когда начали применять
рычаг
•Прицип работы рычага

2.

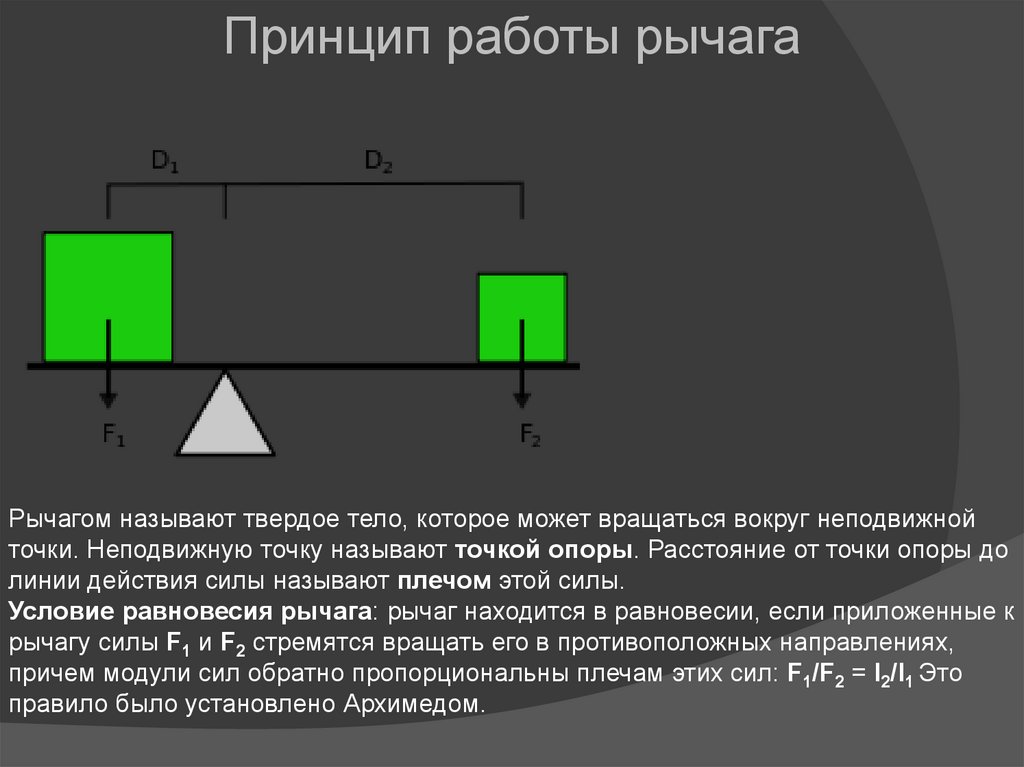

Принцип работы рычага
Рычагом называют твердое тело, которое может вращаться вокруг неподвижной
точки. Неподвижную точку называют точкой опоры. Расстояние от точки опоры до
линии действия силы называют плечом этой силы.
Условие равновесия рычага: рычаг находится в равновесии, если приложенные к
рычагу силы F1 и F2 стремятся вращать его в противоположных направлениях,
причем модули сил обратно пропорциональны плечам этих сил: F1/F2 = l2/l1 Это
правило было установлено Архимедом.

3.

ВИДЫ РЫЧАГОВ
Рычаги первого рода — точка
опоры располагается между
точками приложения сил
Примеры: детские качели (перекладина),
ножницы

4.

Рычаги второго рода
точки приложения сил
располагаются по одну
сторону от опоры
Примеры: тачка (точка
опоры — колесо),
приподнимание
предмета ломом
движением вверх

5.

Среди рычагов 2
рода выделяют рычаги 3 рода
с точкой приложения
«входящей» силы ближе к
точке опоры, чем нагрузки, что
даёт выигрыш в скорости и
пути.
Примеры:задняя дверь
багажника или капот легковых
автомобилей на
гидравлических
телескопических упорах,
подъём кузова самосвала (с
гидроцилиндром в центре),

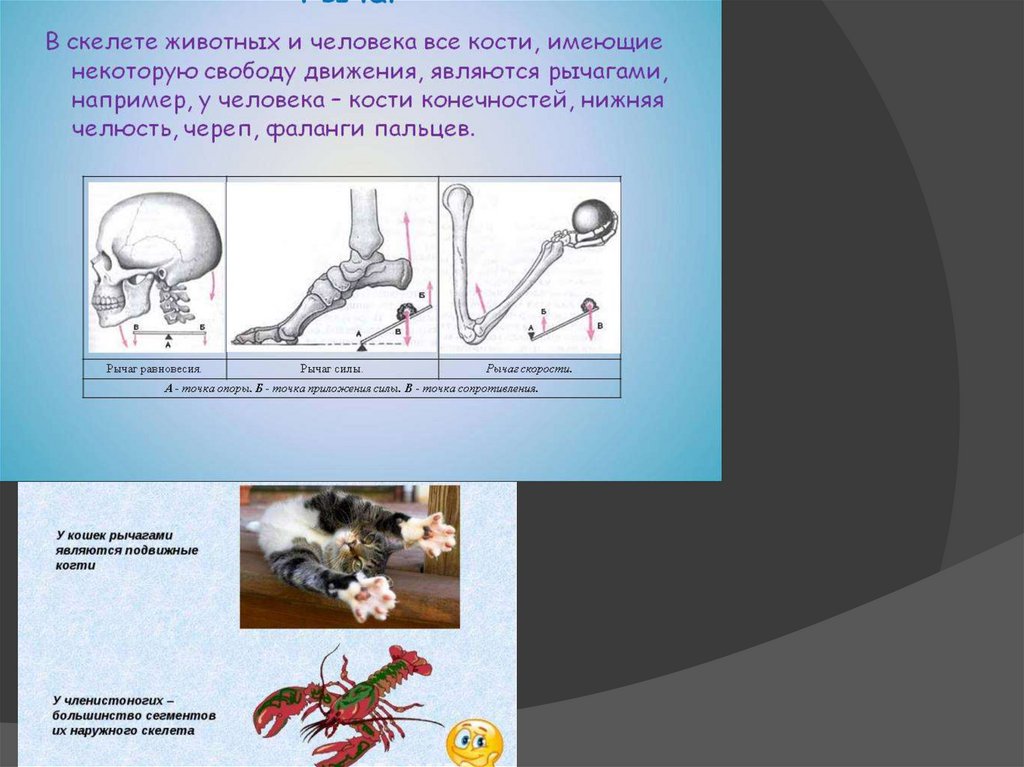

движение мышцами рук и ног
человека и животных.
