Основные правила нанесения размеров. Лекция № 2

1.

Лекция № 2

2.

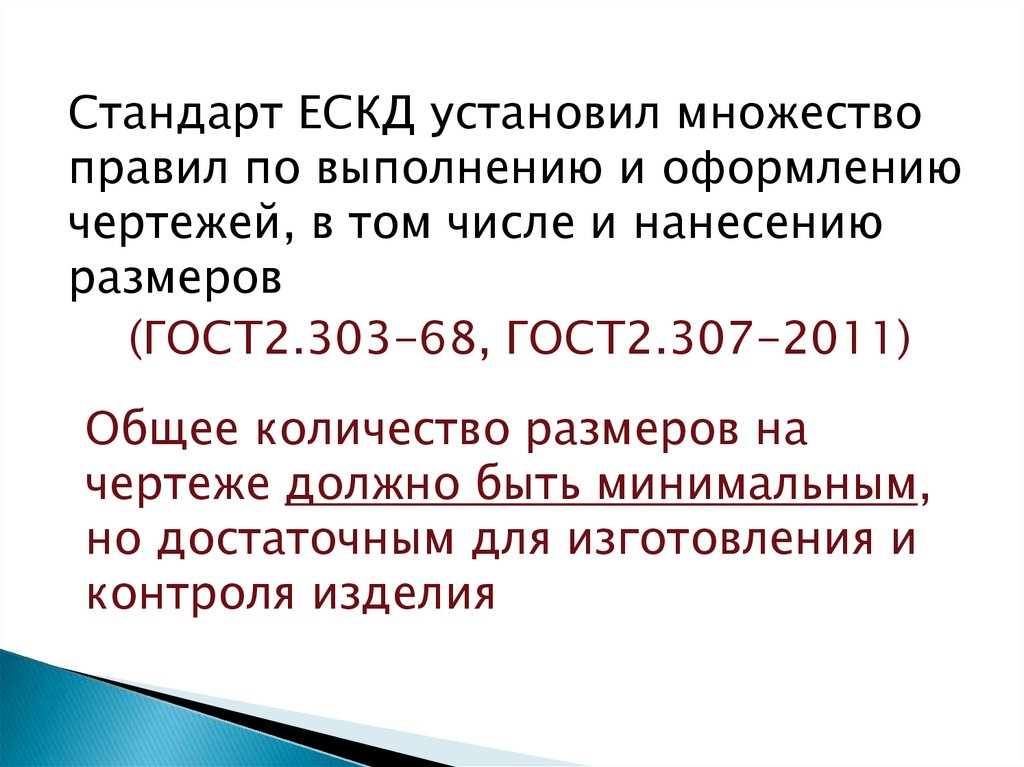

Стандарт ЕСКД установил множество
правил по выполнению и оформлению
чертежей, в том числе и нанесению
размеров
(ГОСТ2.303-68, ГОСТ2.307-2011)
Общее количество размеров на
чертеже должно быть минимальным,
но достаточным для изготовления и
контроля изделия

3.

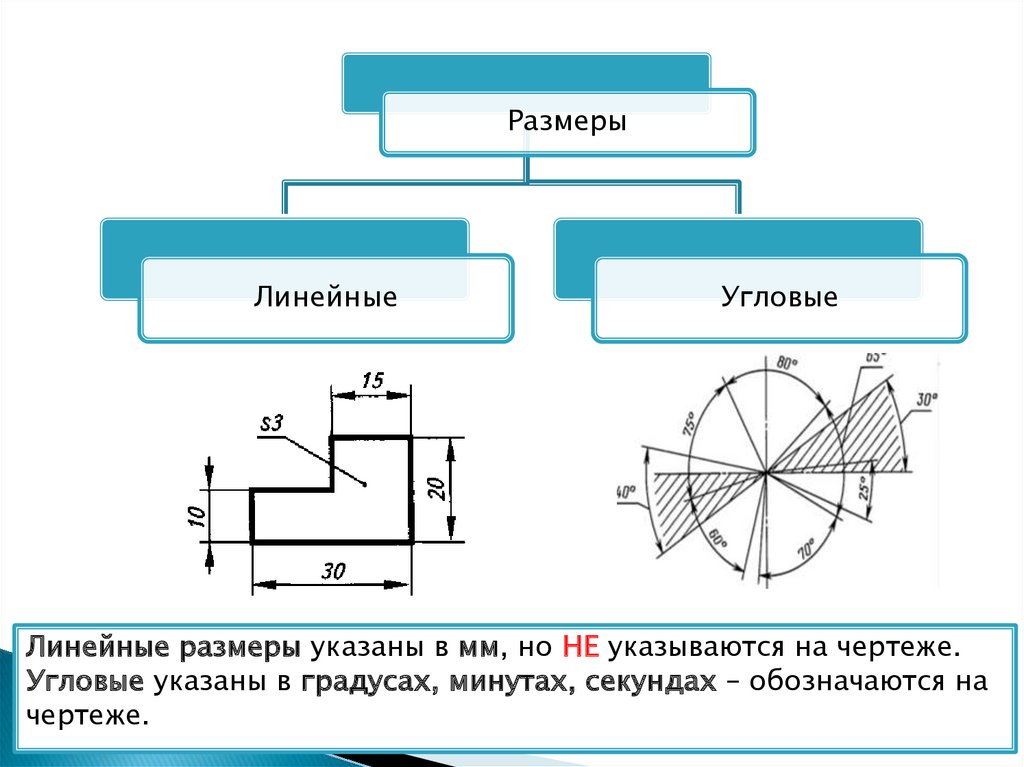

Размеры
Линейные
Угловые
Линейные размеры указаны в мм, но НЕ указываются на чертеже.
Угловые указаны в градусах, минутах, секундах – обозначаются на
чертеже.

4.

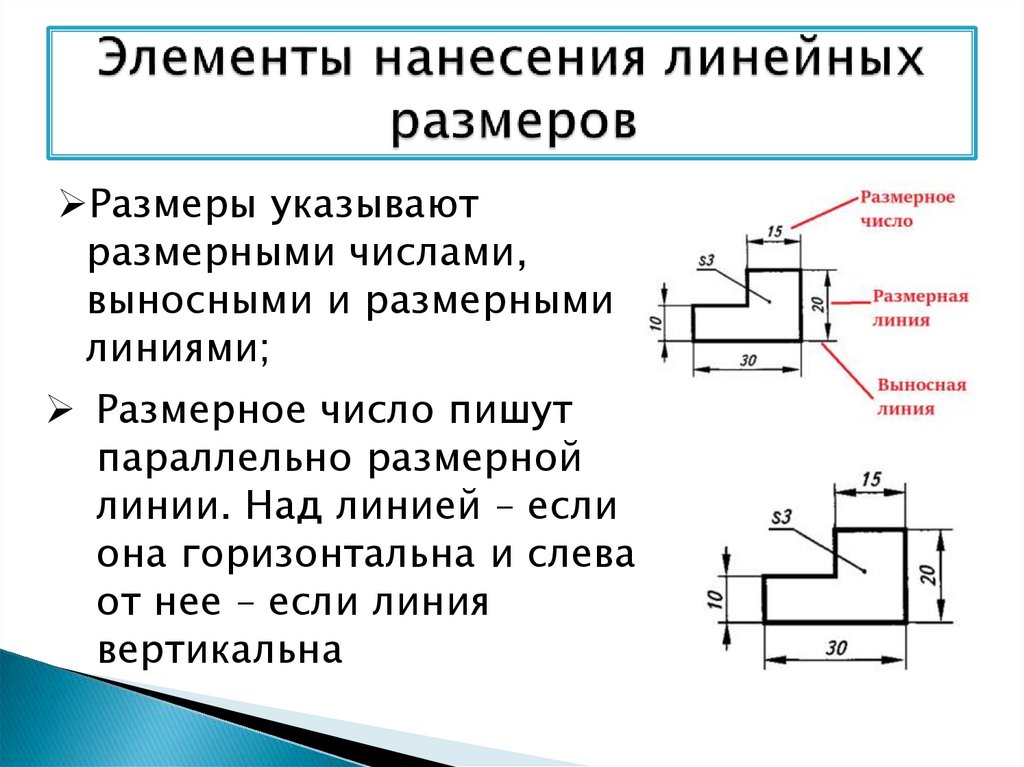

Размеры указывают
размерными числами,
выносными и размерными
линиями;
Размерное число пишут
параллельно размерной
линии. Над линией – если
она горизонтальна и слева
от нее – если линия
вертикальна

5.

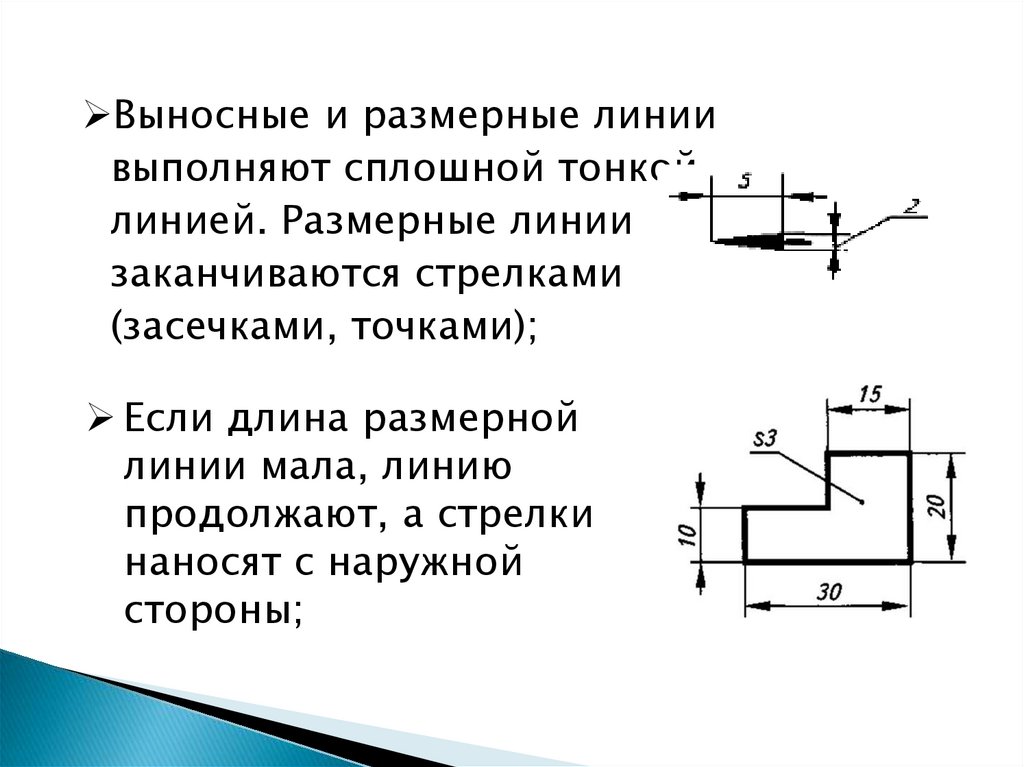

Выносные и размерные линии
выполняют сплошной тонкой
линией. Размерные линии
заканчиваются стрелками
(засечками, точками);
Если длина размерной
линии мала, линию
продолжают, а стрелки
наносят с наружной
стороны;

6.

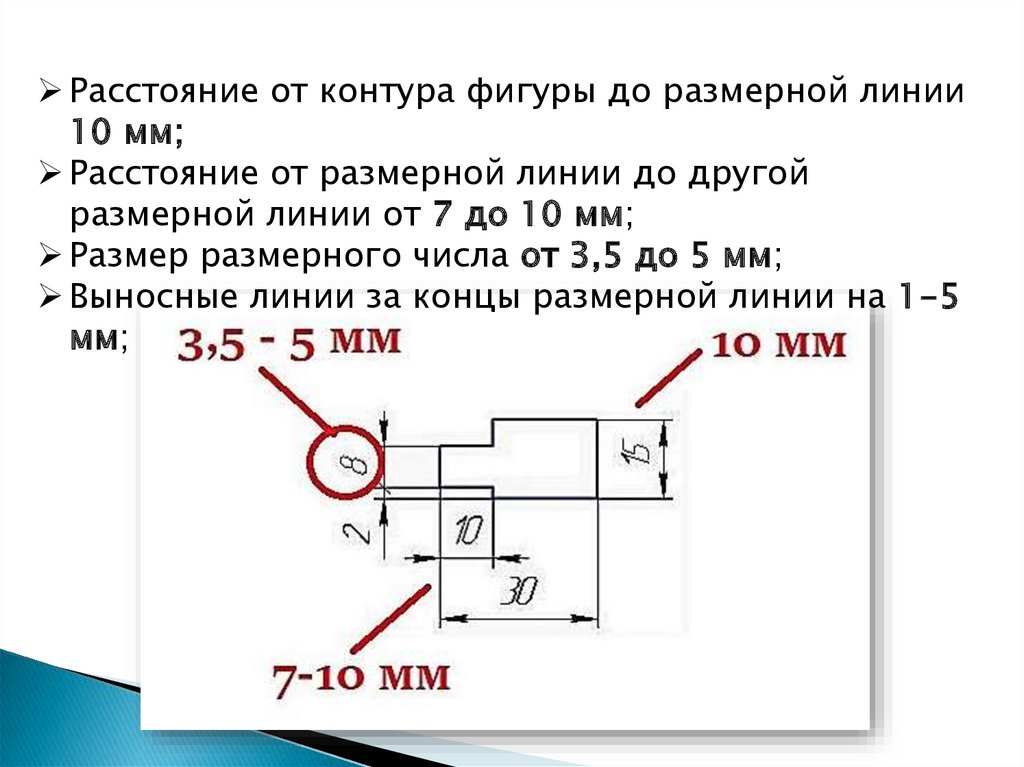

Расстояние от контура фигуры до размерной линии
10 мм;
Расстояние от размерной линии до другой
размерной линии от 7 до 10 мм;
Размер размерного числа от 3,5 до 5 мм;
Выносные линии за концы размерной линии на 1-5
мм;

7.

Пересечение выносных и размерных
линий на чертеже НЕДОПУСТИМО,
поэтому меньшие размеры наносят ближе
к контуру детали, а большие - дальше;

8.

Количество
размеров,
наносимых на
чертеже детали,
должно быть
минимальным, но
достаточным для
изготовления и
контроля изделия;

9.

10.

Если диаметр
меньше 12 мм, то
размерные числа и
стрелки
располагают
снаружи
окружности;

11.

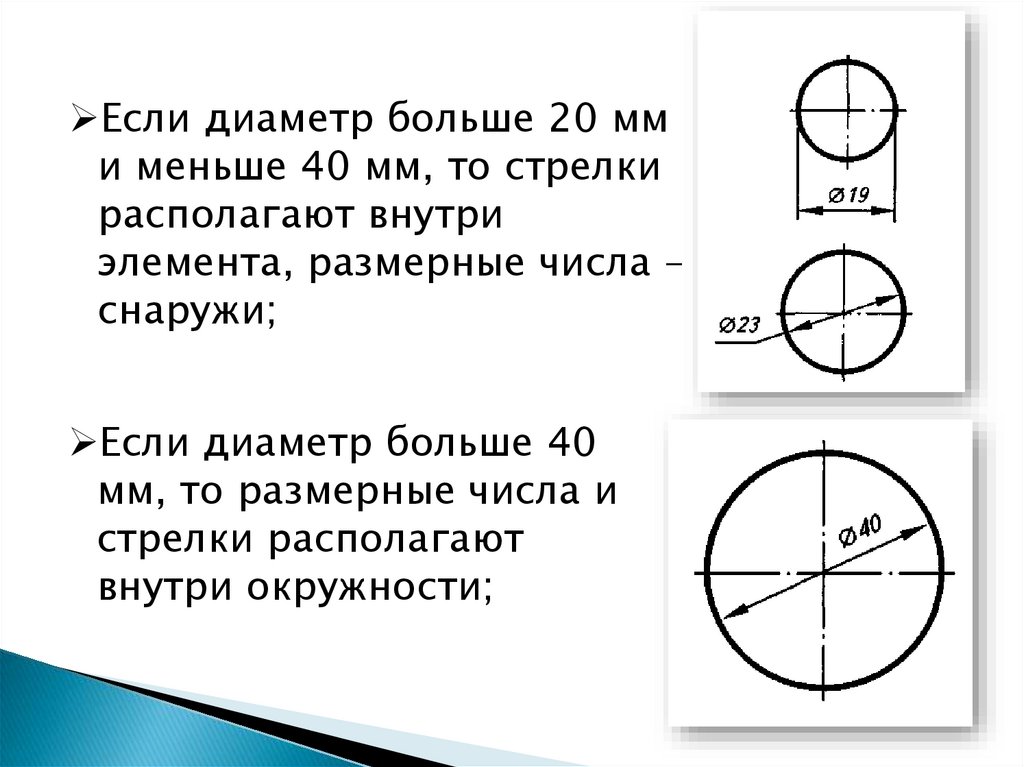

Если диаметр больше 20 мм
и меньше 40 мм, то стрелки
располагают внутри
элемента, размерные числа –
снаружи;
Если диаметр больше 40
мм, то размерные числа и
стрелки располагают
внутри окружности;

12.

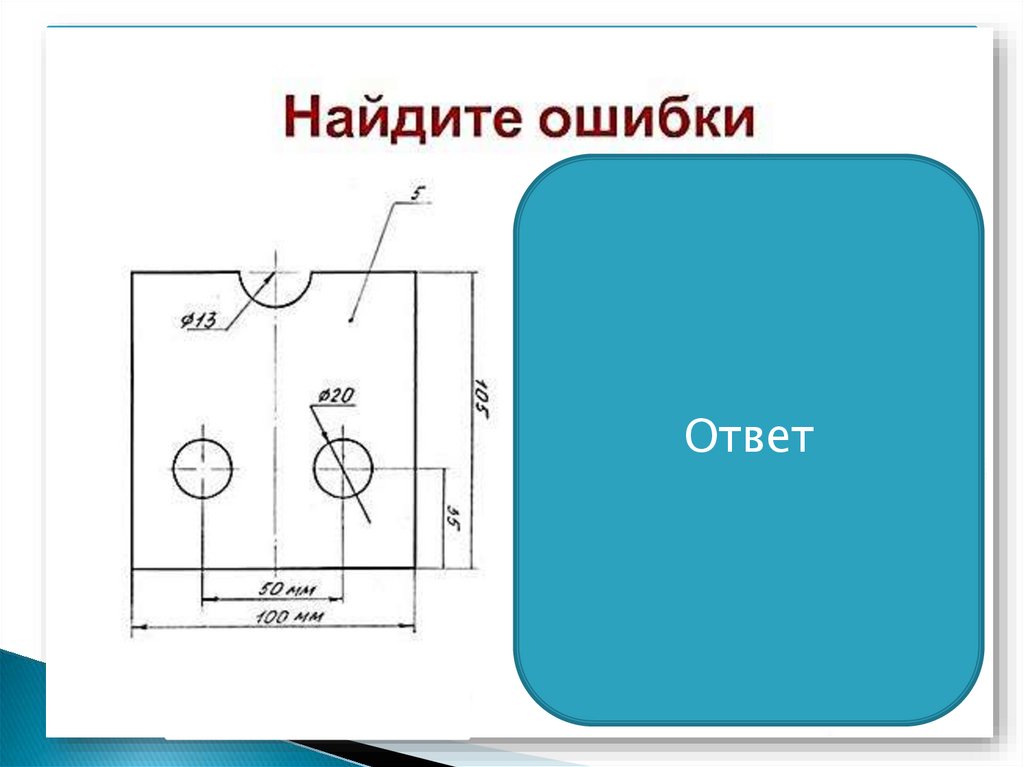

Ответ

13.

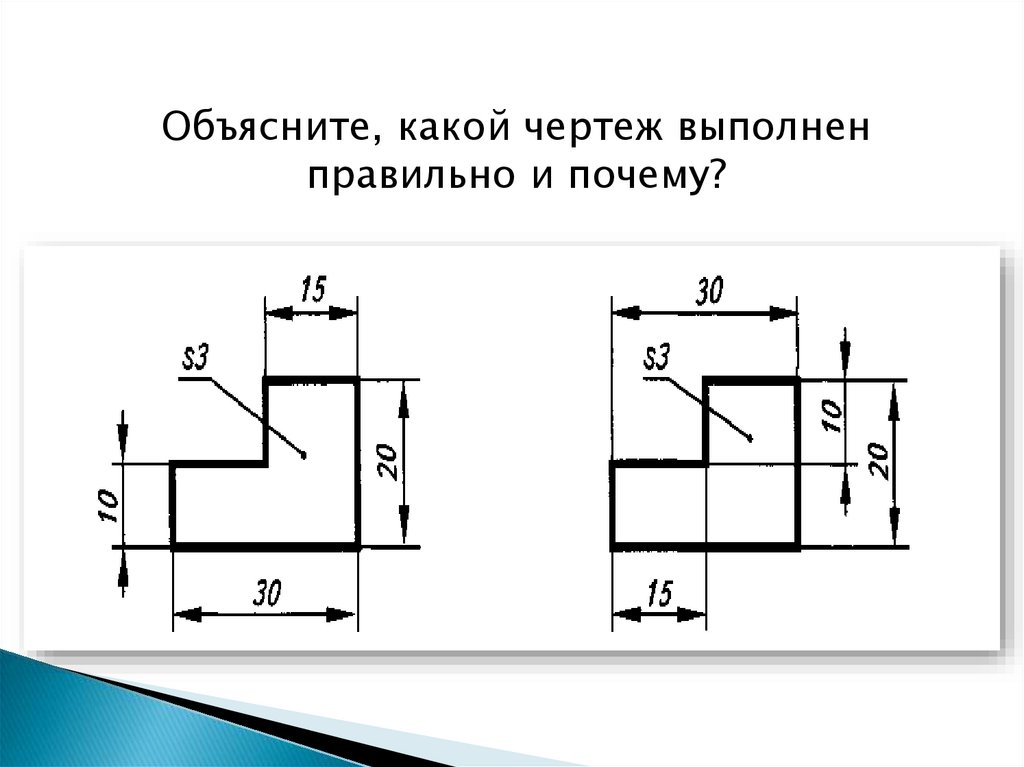

Объясните, какой чертеж выполнен
правильно и почему?

14.

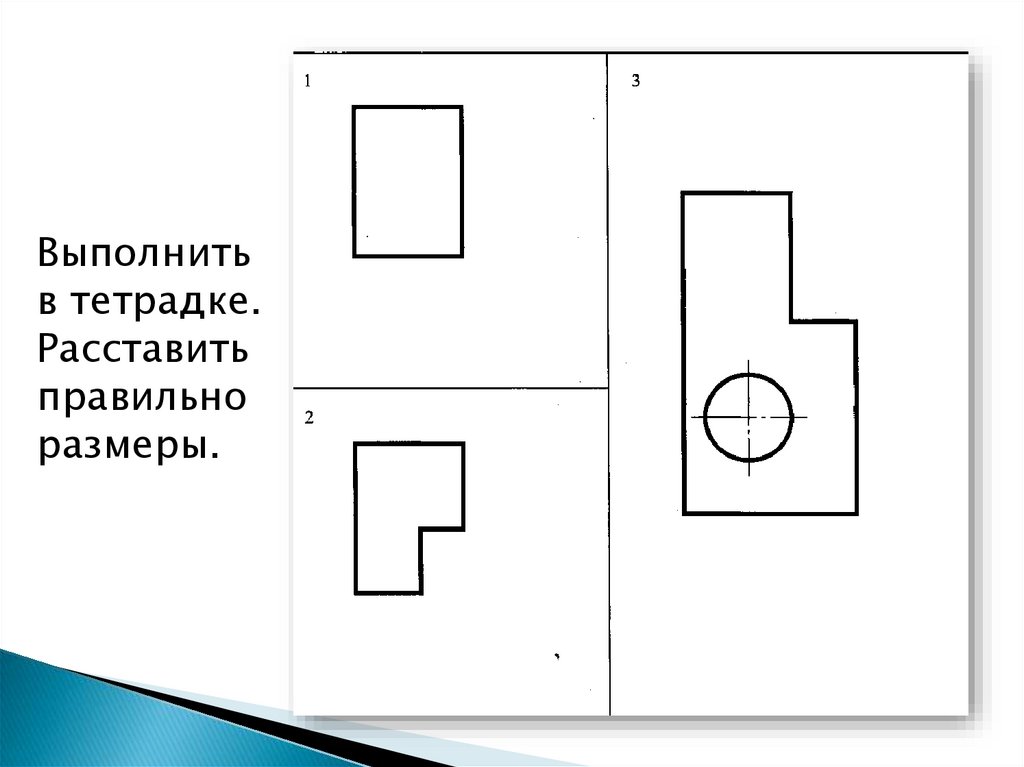

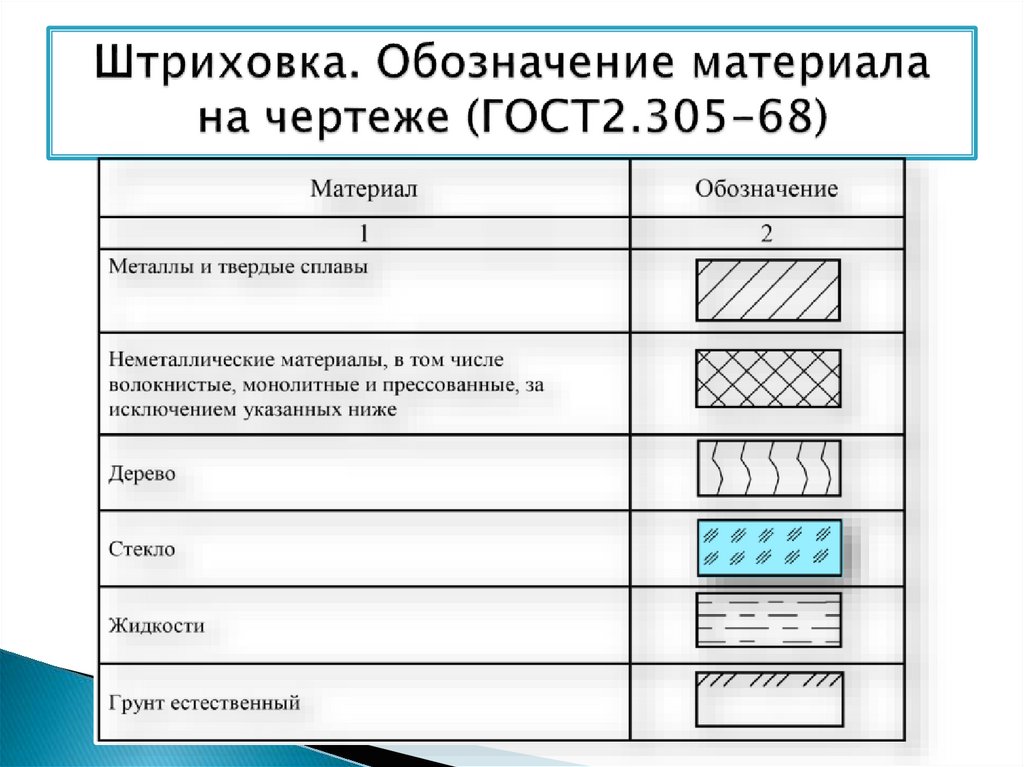

Выполнить
в тетрадке.
Расставить
правильно
размеры.
