Электрические цепи в dcaclab

1.

ЭКСПЕРИМЕНТЫ В DCACLAB

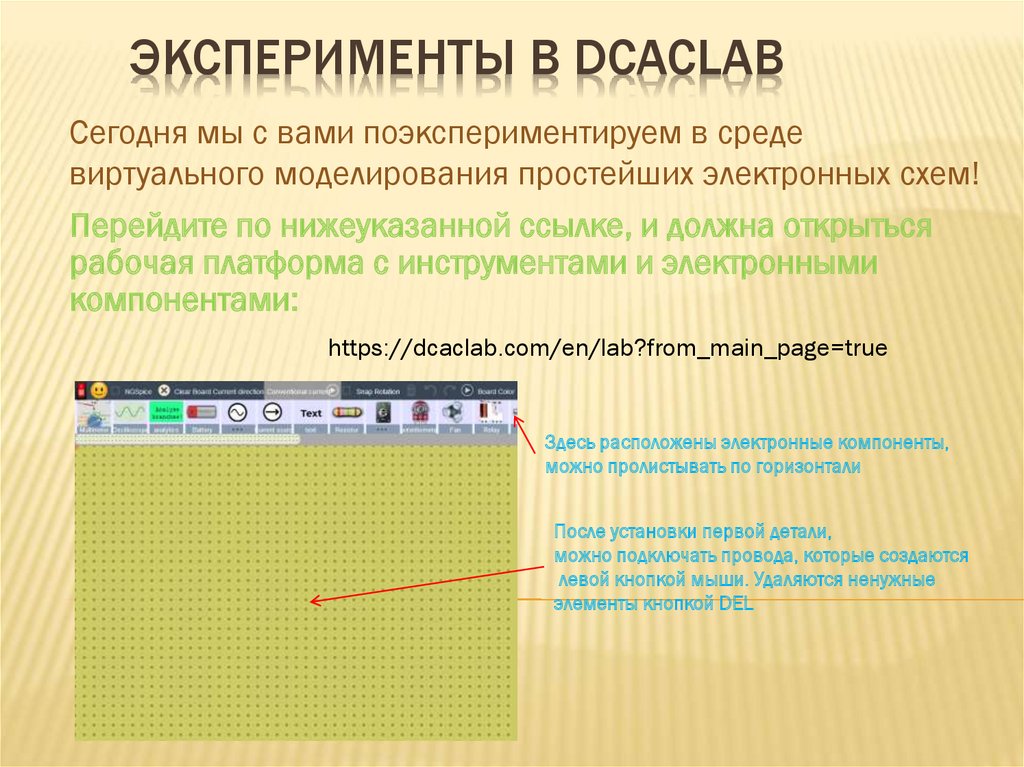

Сегодня мы с вами поэкспериментируем в среде
виртуального моделирования простейших электронных схем!
Перейдите по нижеуказанной ссылке, и должна открыться
рабочая платформа с инструментами и электронными
компонентами:
https://dcaclab.com/en/lab?from_main_page=true
Здесь расположены электронные компоненты,
можно пролистывать по горизонтали
После установки первой детали,
можно подключать провода, которые создаются
левой кнопкой мыши. Удаляются ненужные
элементы кнопкой DEL

2.

ЭКСПЕРИМЕНТЫ В DCACLAB

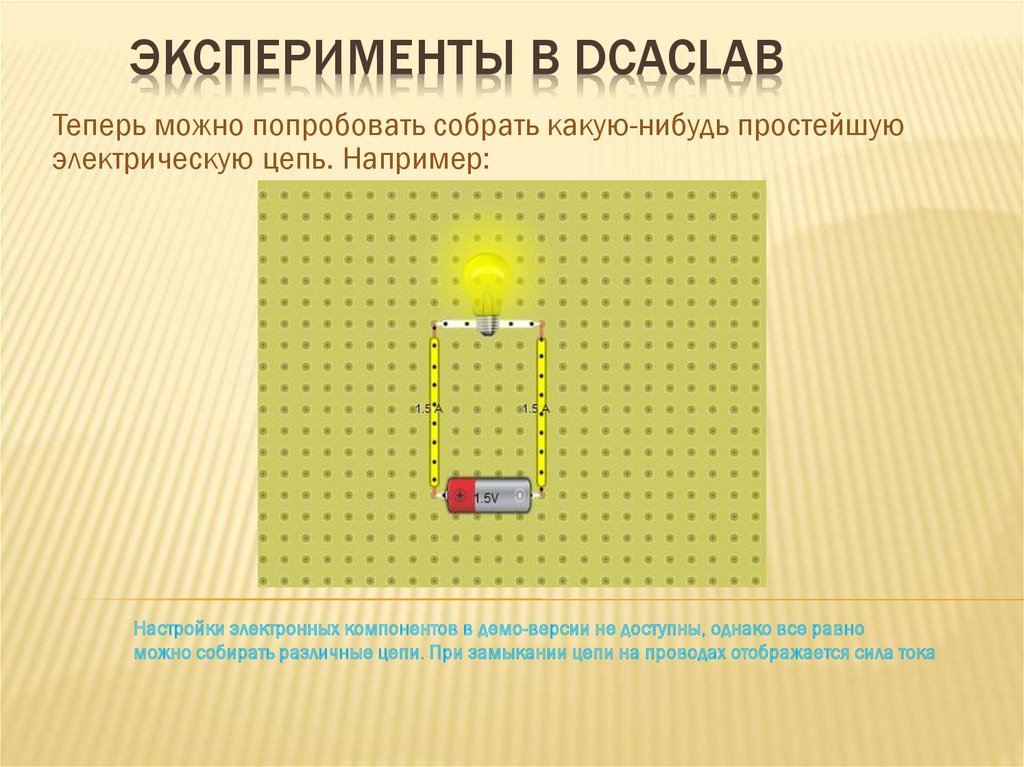

Теперь можно попробовать собрать какую-нибудь простейшую
электрическую цепь. Например:
Настройки электронных компонентов в демо-версии не доступны, однако все равно
можно собирать различные цепи. При замыкании цепи на проводах отображается сила тока

3.

ЗАДАНИЯ:

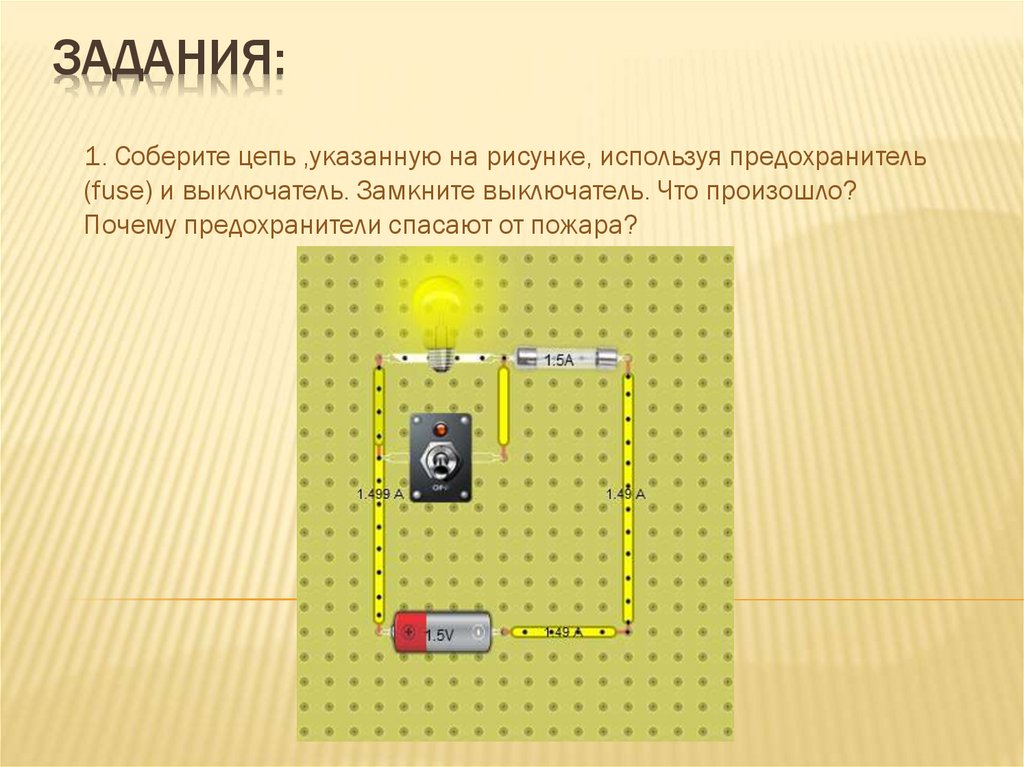

1. Соберите цепь ,указанную на рисунке, используя предохранитель
(fuse) и выключатель. Замкните выключатель. Что произошло?
Почему предохранители спасают от пожара?

4.

ЗАДАНИЯ:

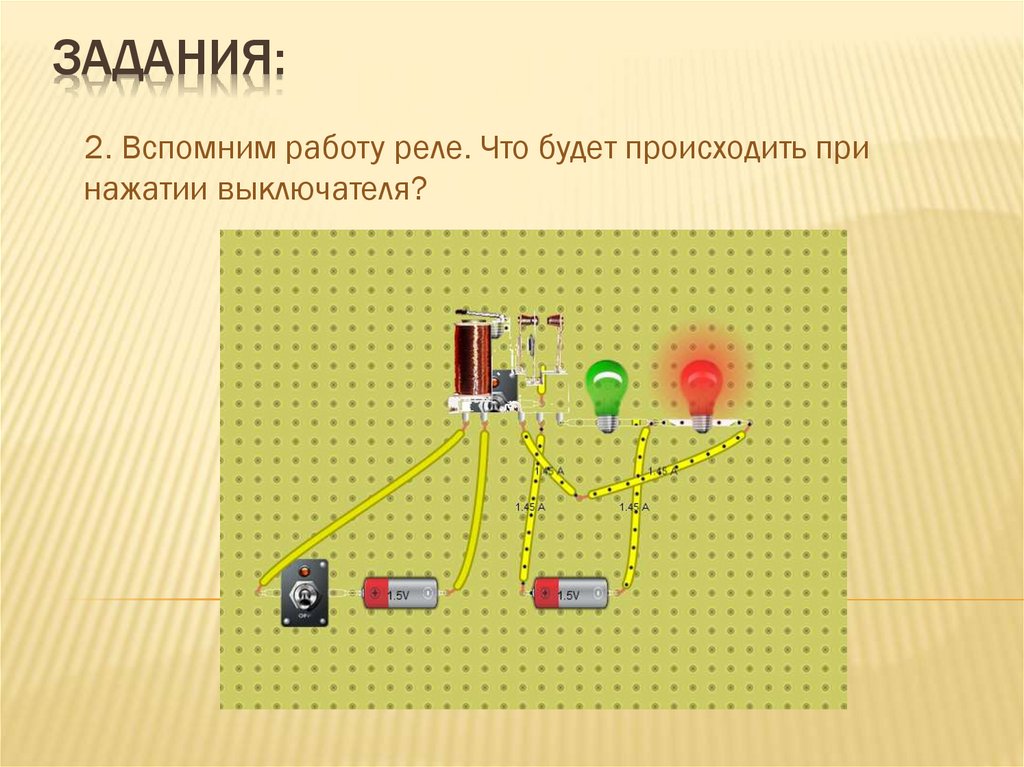

2. Вспомним работу реле. Что будет происходить при
нажатии выключателя?

5.

ЗАДАНИЯ:

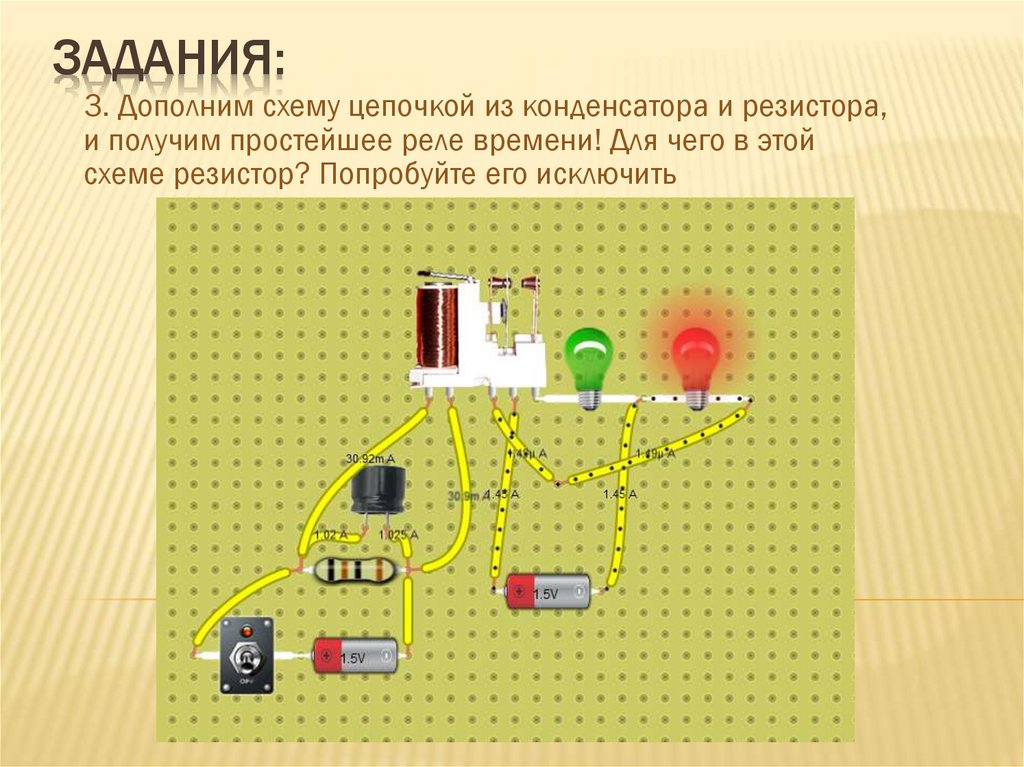

3. Дополним схему цепочкой из конденсатора и резистора,
и получим простейшее реле времени! Для чего в этой
схеме резистор? Попробуйте его исключить

6.

ЗАДАНИЯ:

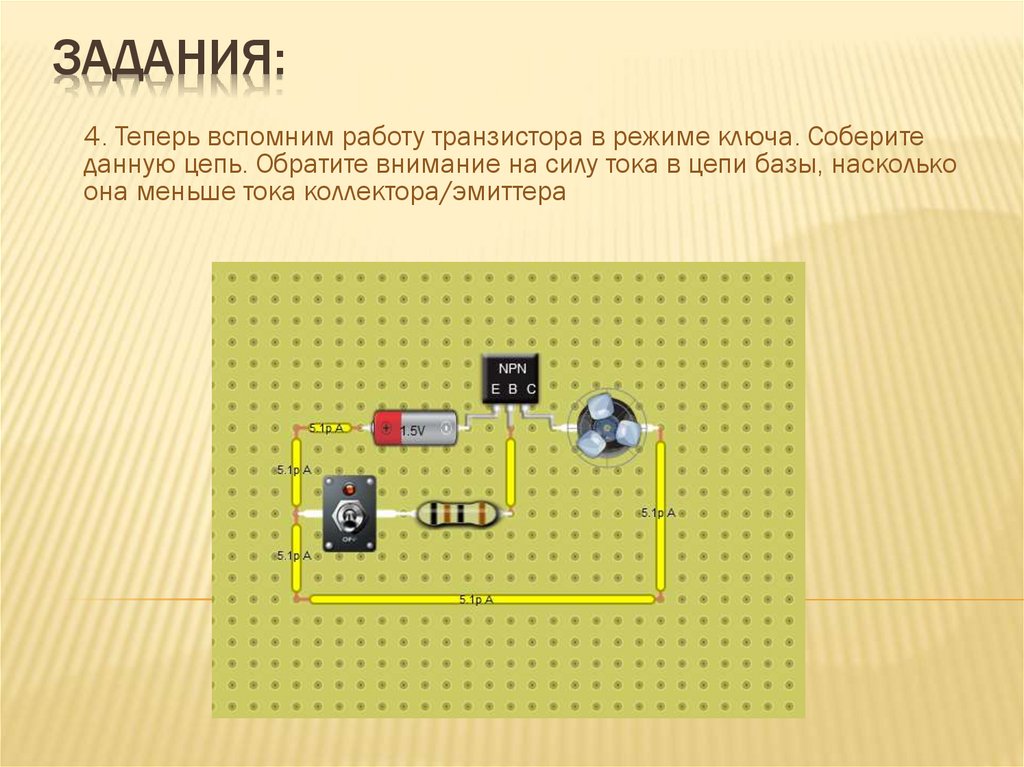

4. Теперь вспомним работу транзистора в режиме ключа. Соберите
данную цепь. Обратите внимание на силу тока в цепи базы, насколько
она меньше тока коллектора/эмиттера

7.

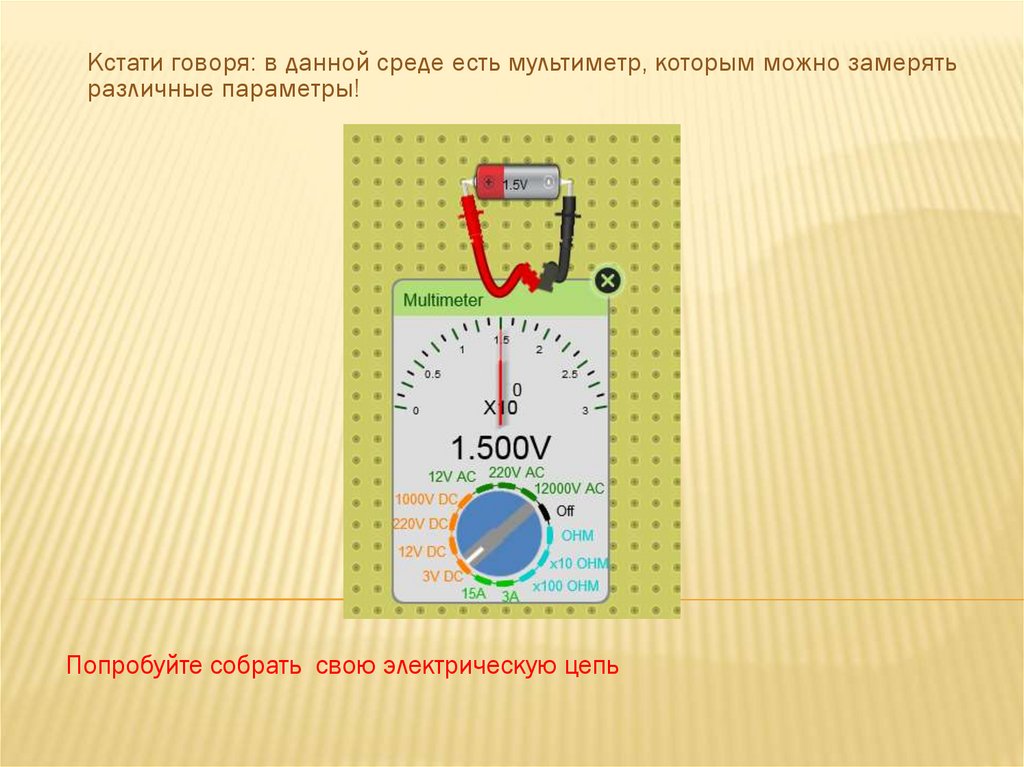

Кстати говоря: в данной среде есть мультиметр, которым можно замерять
различные параметры!
Попробуйте собрать свою электрическую цепь
