Машина. Конструируем грузовой автомобиль. Часть 2

1.

Государственное бюджетное учреждение дополнительного образования центр
внешкольной работы с детьми и молодежью Калининского района СанктПетербурга «Академический»
МАШИНА
конструируем грузовой автомобиль
часть 2
Педагог дополнительного образования
Михеев Вячеслав Робертович

2.

Задание
1.
2.
3.
4.

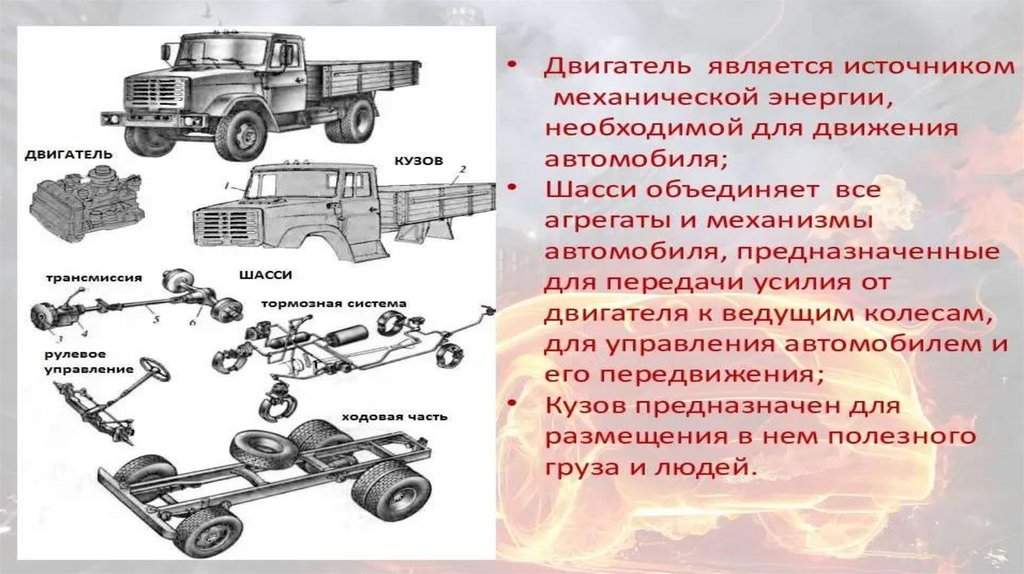

Изучить из каких частей состоит автомобиль.
Выполнить эскиз грузового автомобиля.
Подобрать материал для изготовления машины.
Повторить правила безопасного труда при работе с инструментами и на
сверлильном и шлифовальном станках.

3.

4.

Инструменты и оборудование
ножовка
лобзик
сверлильный
станок
напильники
сверла

5.

Выбираем кабину грузовика

6.

Размер кабины 35 х35 мм, окно – 14 мм.
Вырезать трафарет выбранной кабины, наложить на заготовку и обвести.

7.

Высверлить окно кабины сверлом диаметра 14 мм.

8.

Лобовая часть
Задняя часть
Выпилить кабину по периметру в
последовательности, указанной стрелочками.
Верхняя часть

9.

Обработать торцы кабины.
Приклеить кабину на ходовую часть грузовика.

10.

Продолжение следует.
