Материалы авиакосмической техники

1.

Карсека Иван

2.

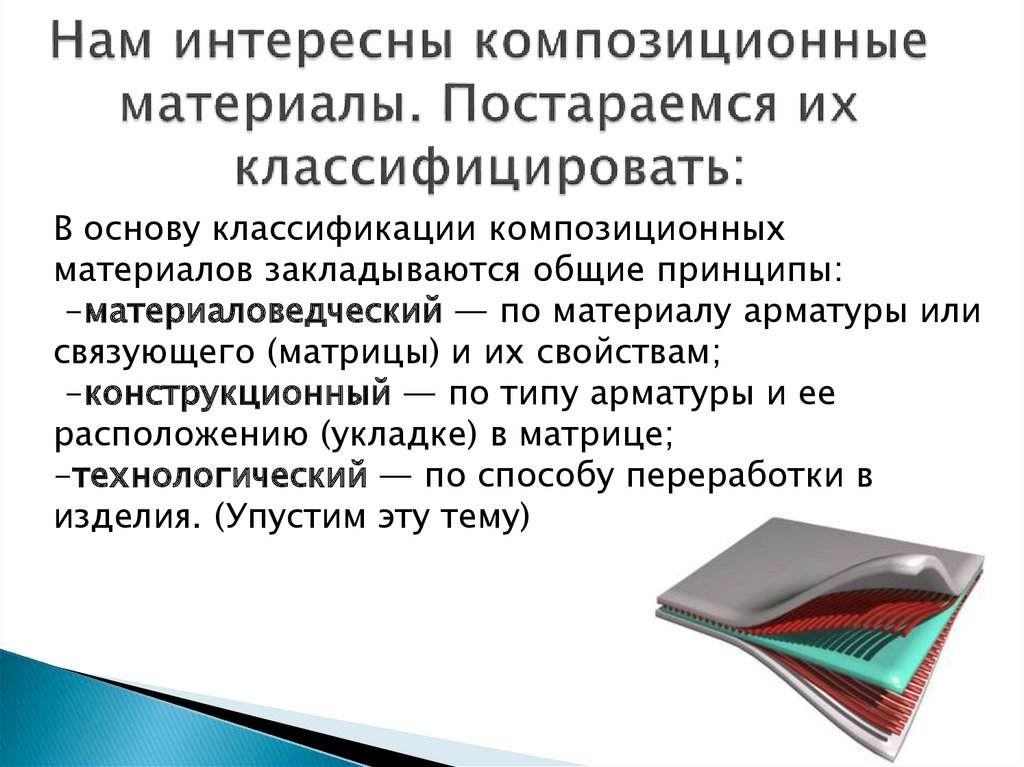

В основу классификации композиционных
материалов закладываются общие принципы:
-материаловедческий — по материалу арматуры или
связующего (матрицы) и их свойствам;
-конструкционный — по типу арматуры и ее
расположению (укладке) в матрице;
-технологический — по способу переработки в
изделия. (Упустим эту тему)

3.

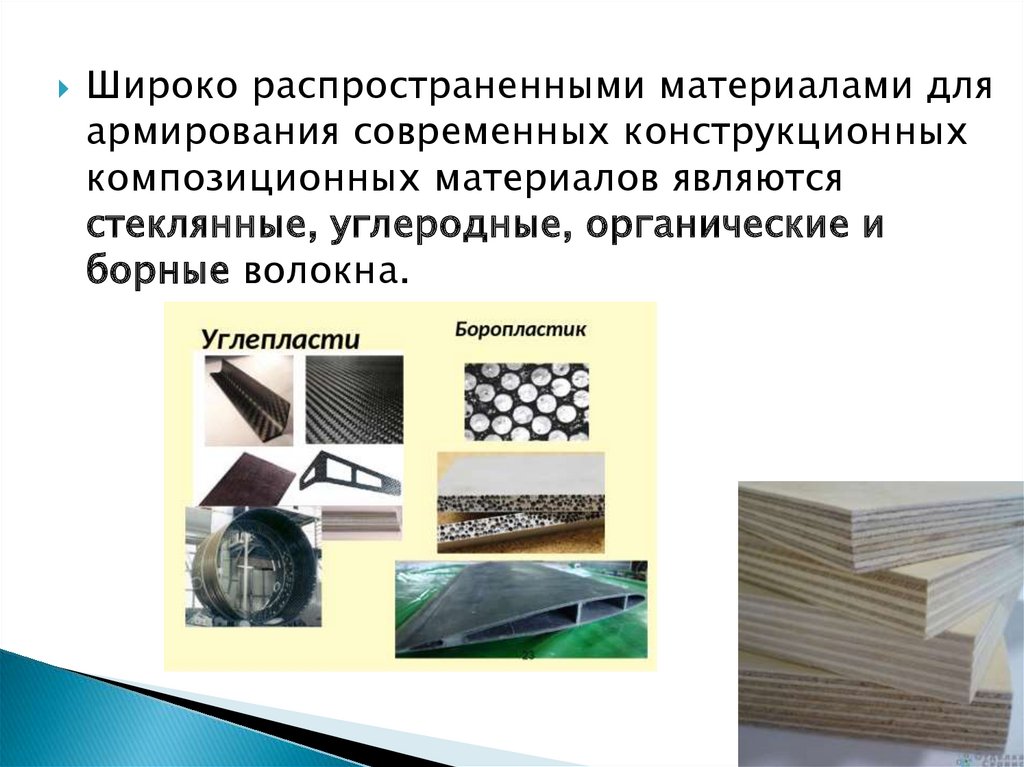

Широко распространенными материалами для
армирования современных конструкционных
композиционных материалов являются
стеклянные, углеродные, органические и
борные волокна.

4.

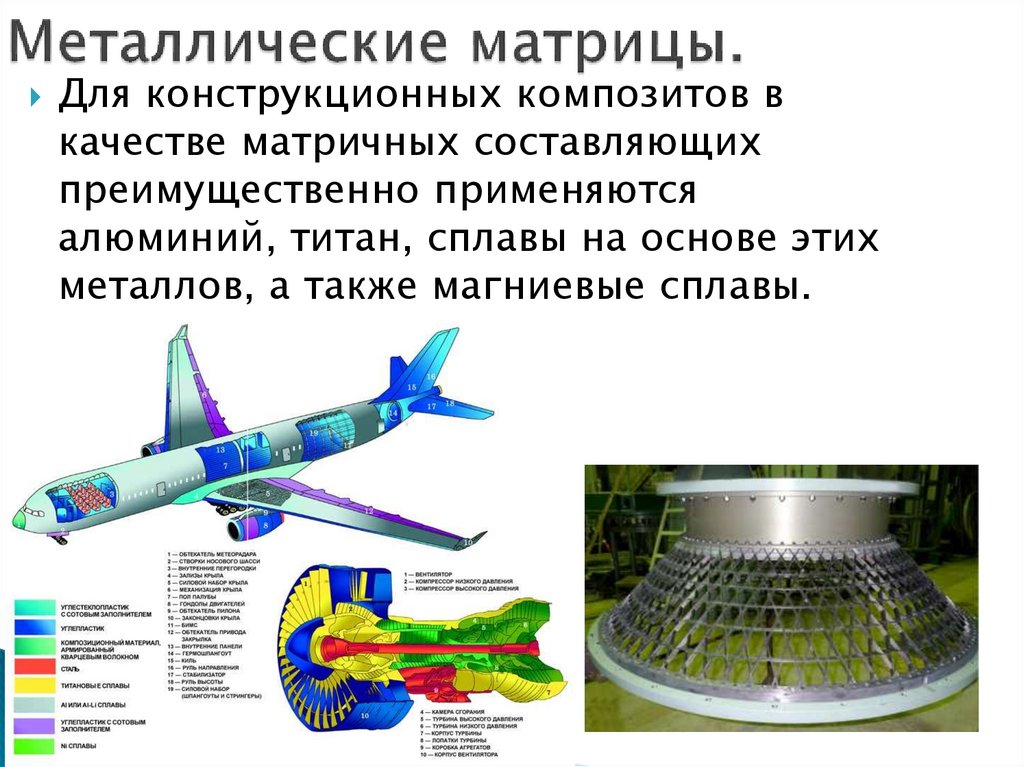

Для конструкционных композитов в
качестве матричных составляющих
преимущественно применяются
алюминий, титан, сплавы на основе этих
металлов, а также магниевые сплавы.

5.

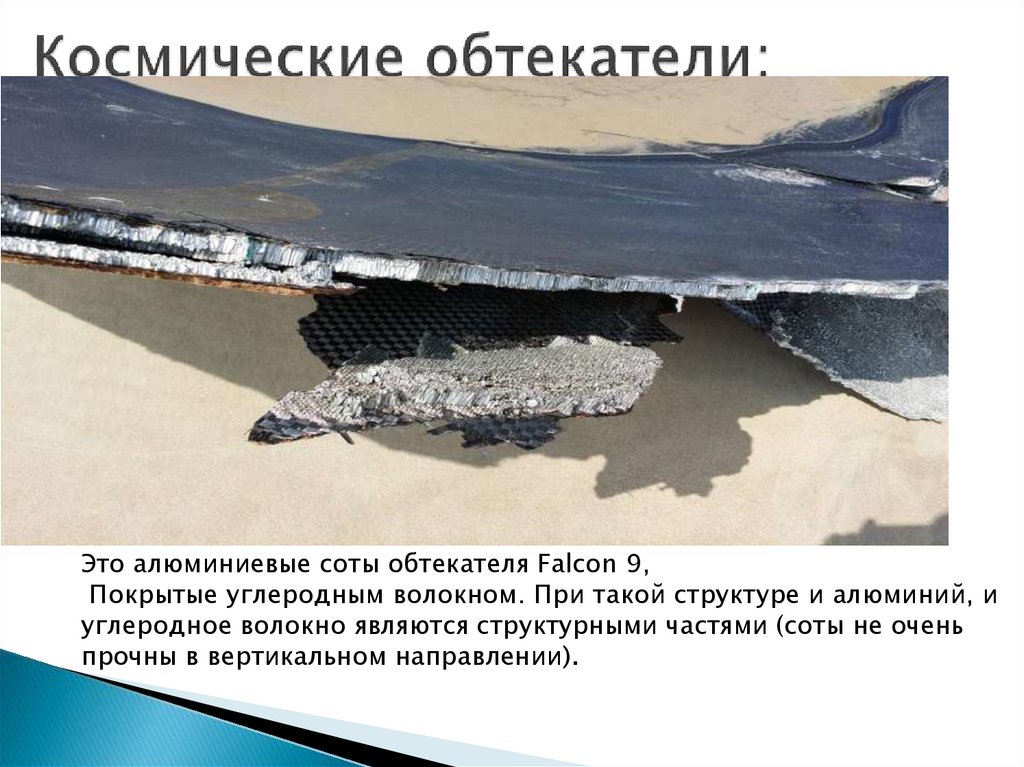

Это алюминиевые соты обтекателя Falcon 9,
Покрытые углеродным волокном. При такой структуре и алюминий, и
углеродное волокно являются структурными частями (соты не очень
прочны в вертикальном направлении).

6.

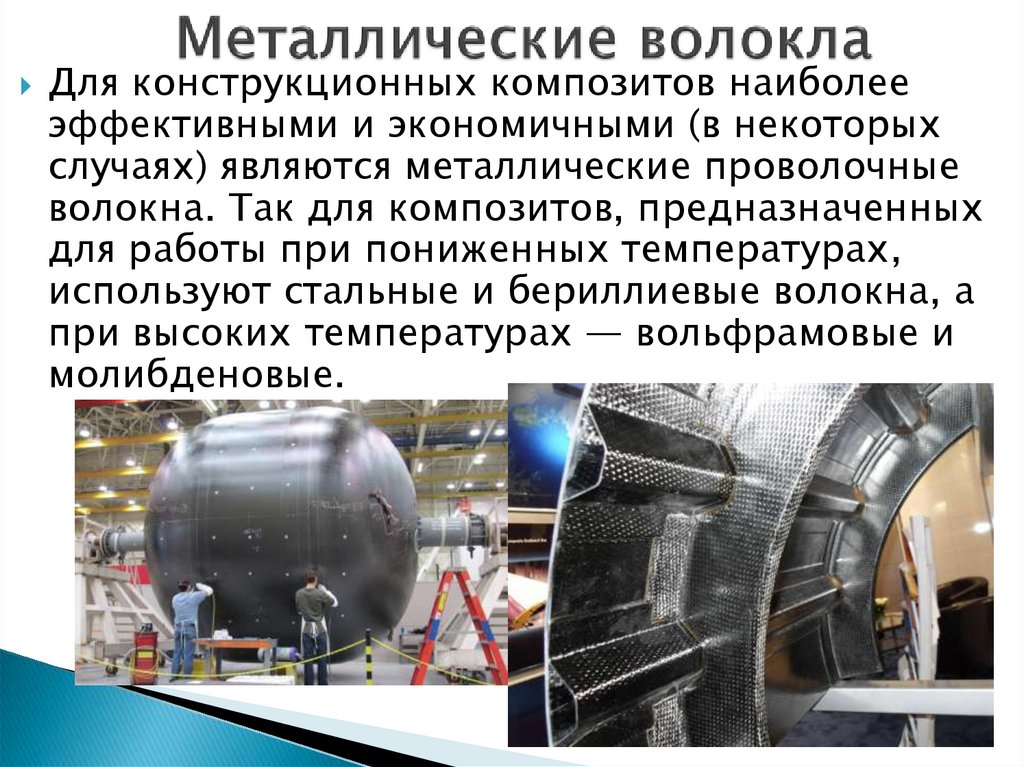

Для конструкционных композитов наиболее
эффективными и экономичными (в некоторых
случаях) являются металлические проволочные
волокна. Так для композитов, предназначенных
для работы при пониженных температурах,
используют стальные и бериллиевые волокна, а
при высоких температурах — вольфрамовые и
молибденовые.

7.

8.

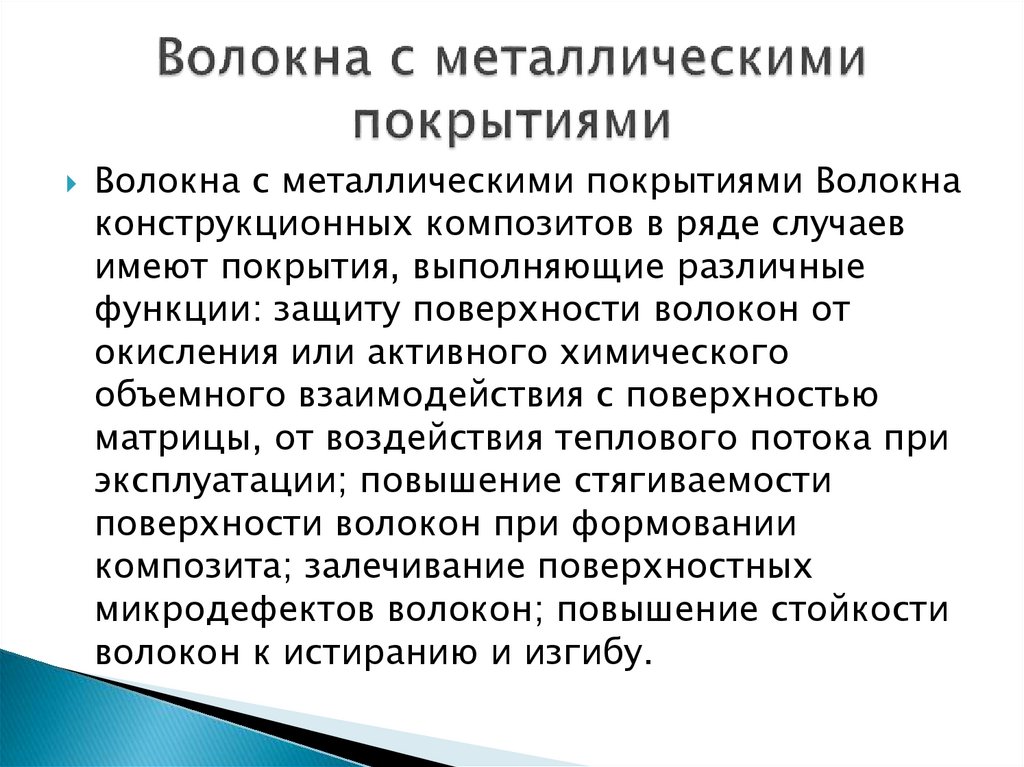

Волокна с металлическими покрытиями Волокна
конструкционных композитов в ряде случаев
имеют покрытия, выполняющие различные
функции: защиту поверхности волокон от
окисления или активного химического
объемного взаимодействия с поверхностью
матрицы, от воздействия теплового потока при
эксплуатации; повышение стягиваемости
поверхности волокон при формовании
композита; залечивание поверхностных
микродефектов волокон; повышение стойкости
волокон к истиранию и изгибу.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

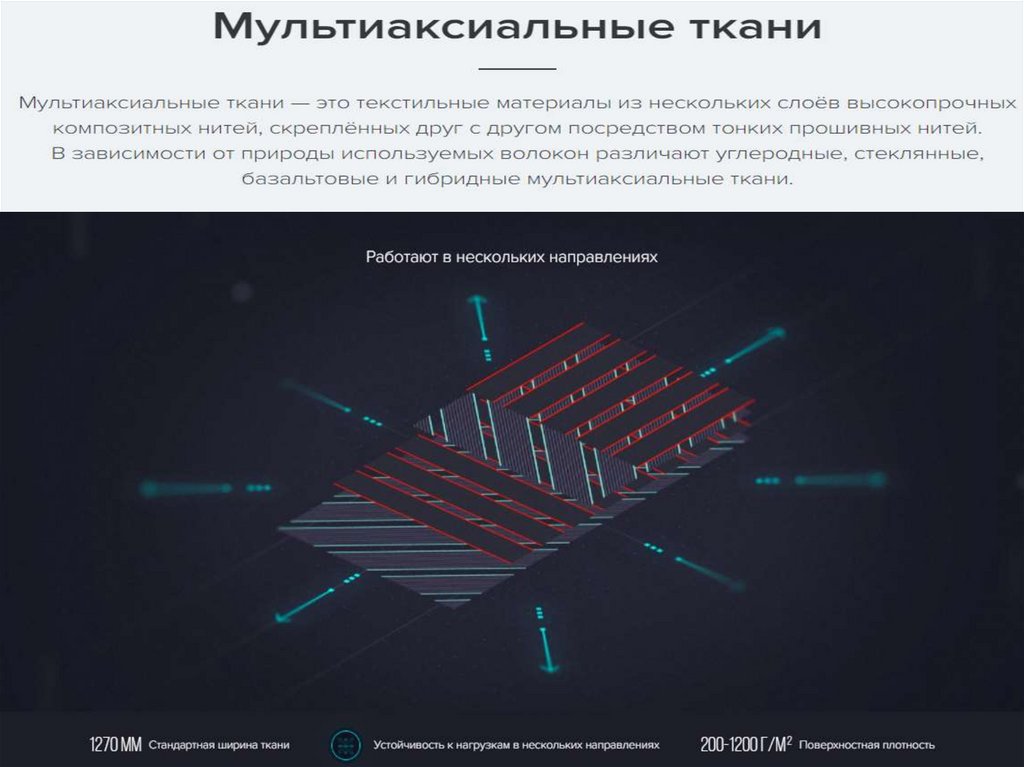

ТХ некоторых мультиаксиальных тканей

19.

20.

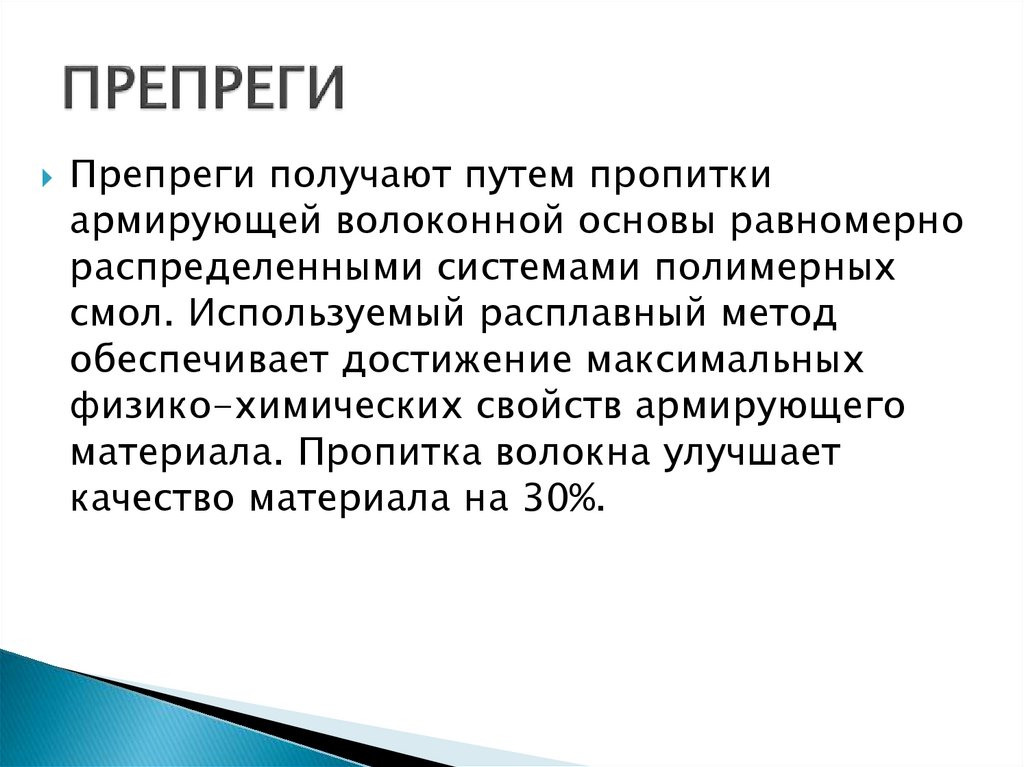

Препреги получают путем пропитки
армирующей волоконной основы равномерно
распределенными системами полимерных
смол. Используемый расплавный метод
обеспечивает достижение максимальных
физико-химических свойств армирующего
материала. Пропитка волокна улучшает
качество материала на 30%.

21.

22.

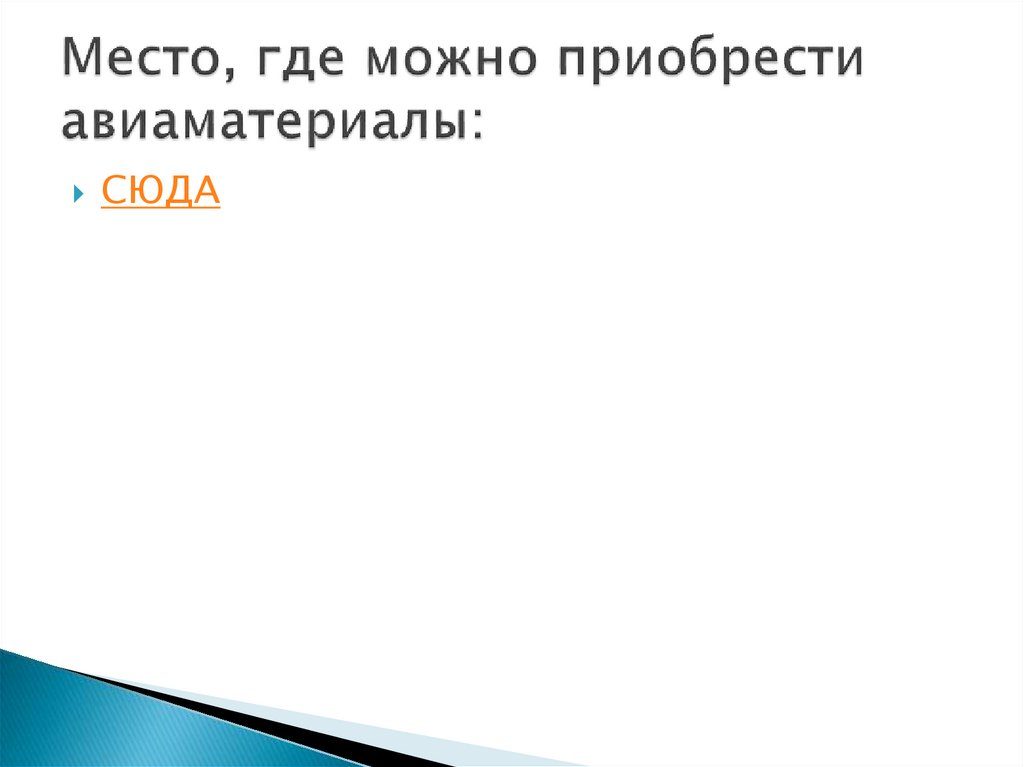

СЮДА

23.

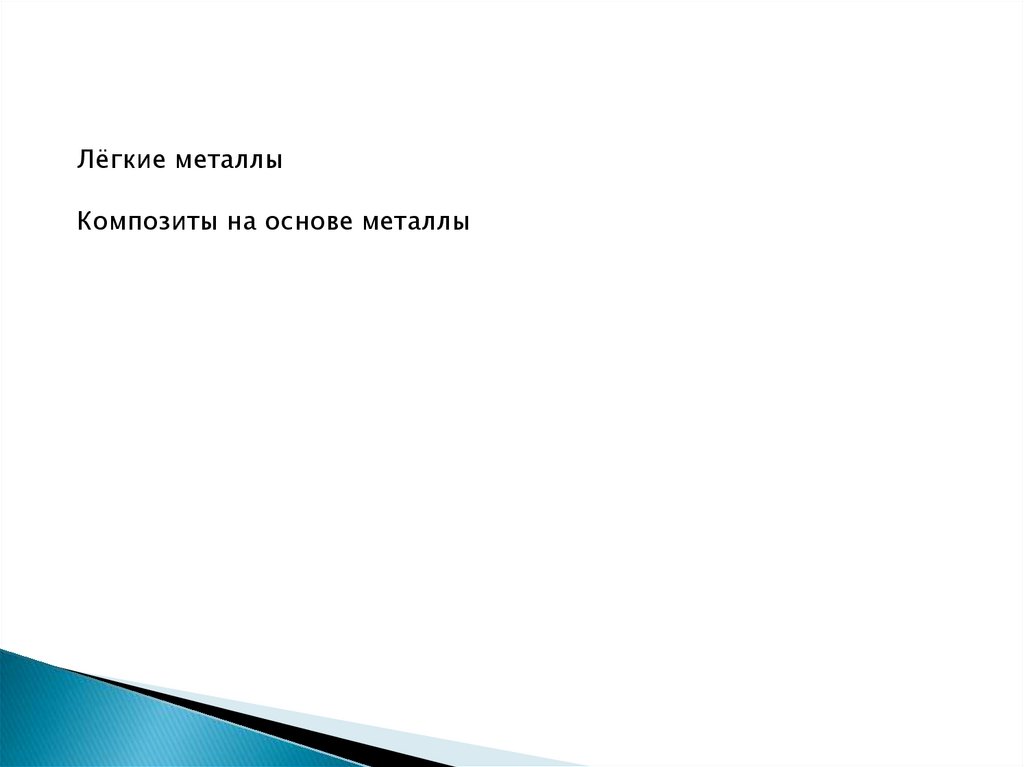

Лёгкие металлы
Композиты на основе металлы
