Методика построения совмещенного графика изменения площади пожара

1.

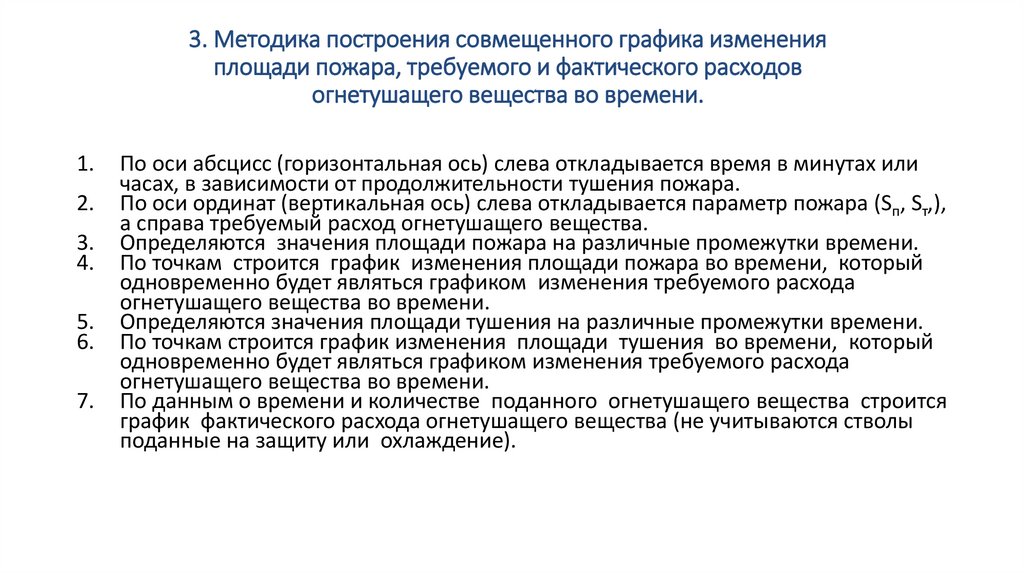

3. Методика построения совмещенного графика изменения
площади пожара, требуемого и фактического расходов
огнетушащего вещества во времени.
1.
2.
3.
4.
5.
6.
7.
По оси абсцисс (горизонтальная ось) слева откладывается время в минутах или
часах, в зависимости от продолжительности тушения пожара.
По оси ординат (вертикальная ось) слева откладывается параметр пожара (Sп, Sт,),
а справа требуемый расход огнетушащего вещества.
Определяются значения площади пожара на различные промежутки времени.
По точкам строится график изменения площади пожара во времени, который
одновременно будет являться графиком изменения требуемого расхода
огнетушащего вещества во времени.
Определяются значения площади тушения на различные промежутки времени.
По точкам строится график изменения площади тушения во времени, который
одновременно будет являться графиком изменения требуемого расхода
огнетушащего вещества во времени.
По данным о времени и количестве поданного огнетушащего вещества строится
график фактического расхода огнетушащего вещества (не учитываются стволы
поданные на защиту или охлаждение).

2.

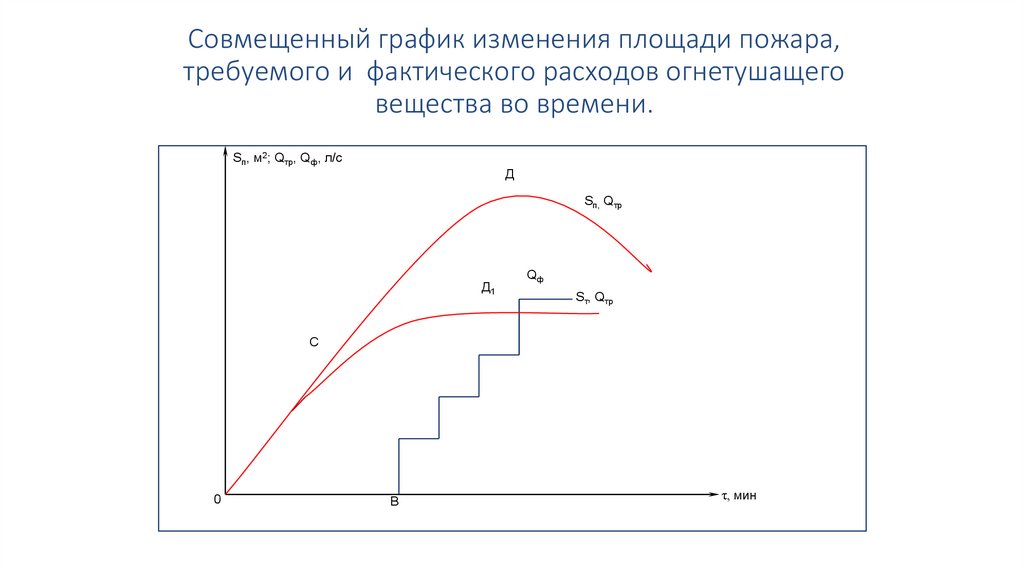

Совмещенный график изменения площади пожара,
требуемого и фактического расходов огнетушащего
вещества во времени.
Sп, м2; Qтр, Qф, л/с
Д
Sп, Qтр
Д1
Qф
Sт, Qтр
С
0
В
τ, мин

3.

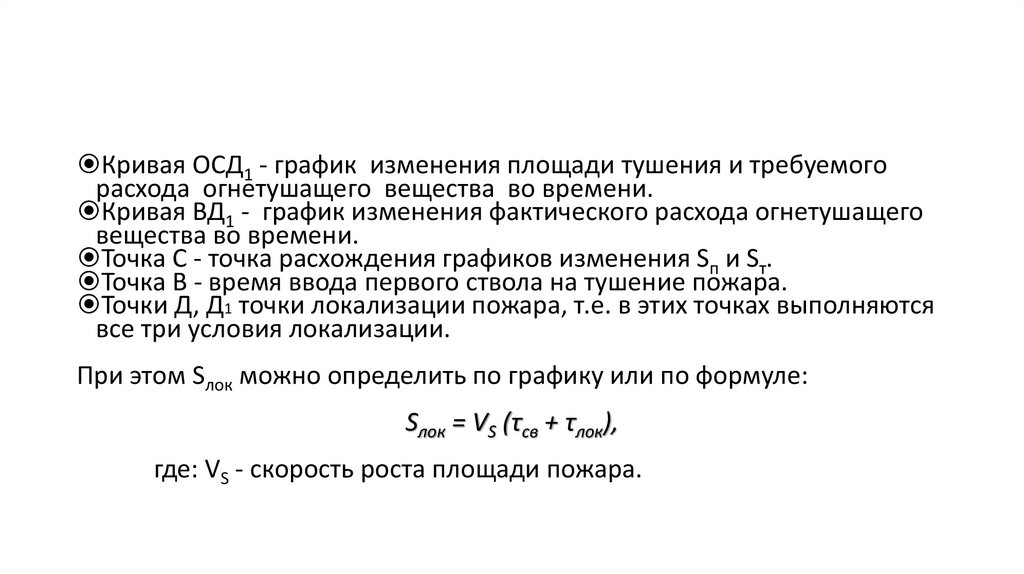

Кривая ОСД1 - график изменения площади тушения и требуемого
расхода огнетушащего вещества во времени.
Кривая ВД1 - график изменения фактического расхода огнетушащего
вещества во времени.
Точка С - точка расхождения графиков изменения Sп и Sт.
Точка В - время ввода первого ствола на тушение пожара.
Точки Д, Д1 точки локализации пожара, т.е. в этих точках выполняются
все три условия локализации.
При этом Sлок можно определить по графику или по формуле:
Sлок = VS (τсв + τлок),
где: VS - скорость роста площади пожара.

4.

Вывод:
Совмещенный график изменения площади пожара, требуемого и
фактического расходов во времени позволяет:
1.
Сделать вывод о возможности локализации пожара на объекте (в
городе) имеющимися силами и средствами;
2.
Сделать вывод о соответствии времени локализации, переданного с
места пожара и фактического;
3.
Сделать вывод о правильности действий РТП:
по сосредоточению сил и средств;
по определению решающего направления боевых действий;
по выбору вида стволов, их количеству и порядку введения.
