Соединения деталей

1.

Соединения деталей

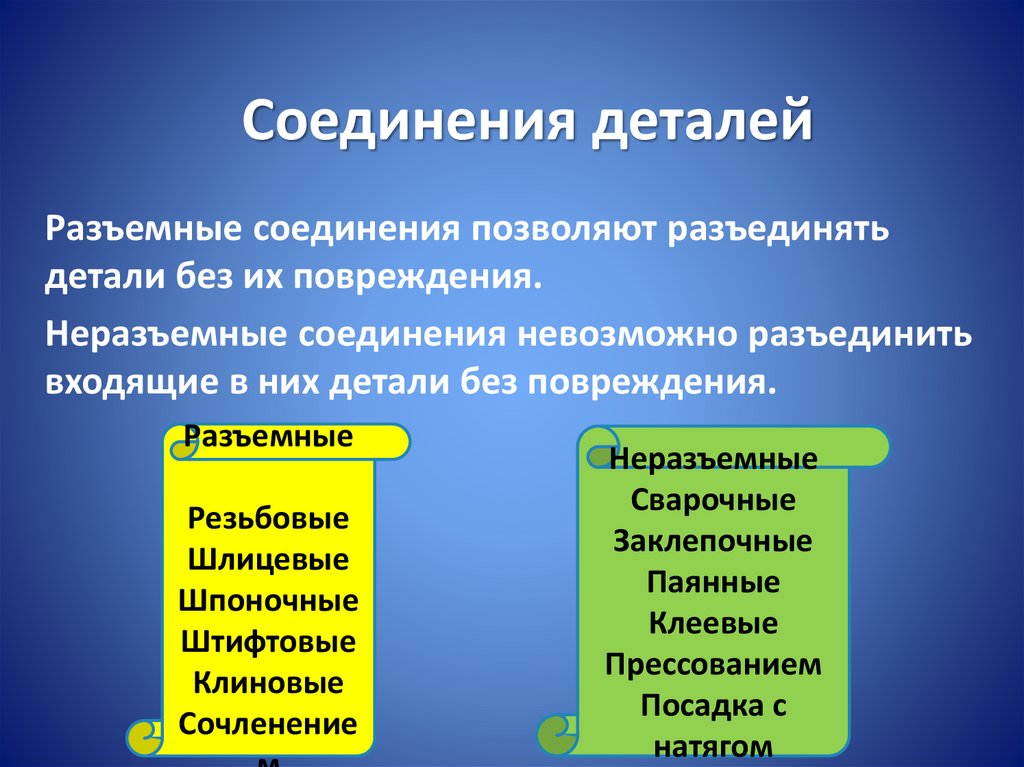

Разъемные соединения позволяют разъединять
детали без их повреждения.
Неразъемные соединения невозможно разъединить
входящие в них детали без повреждения.
Разъемные
Резьбовые

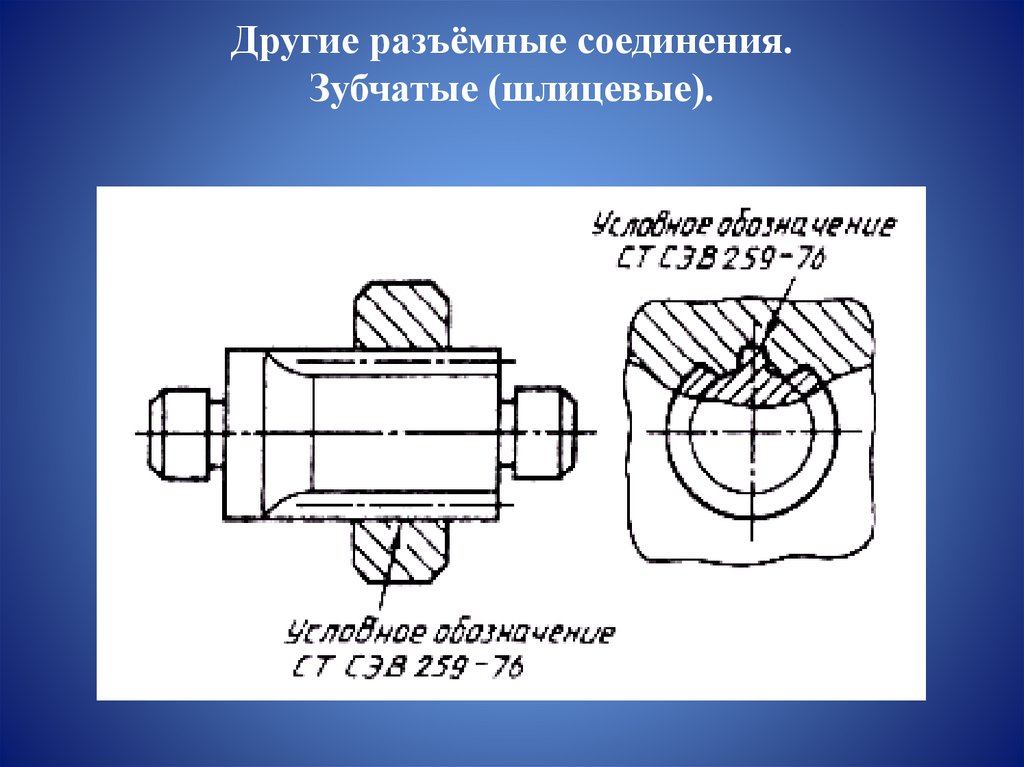

Шлицевые

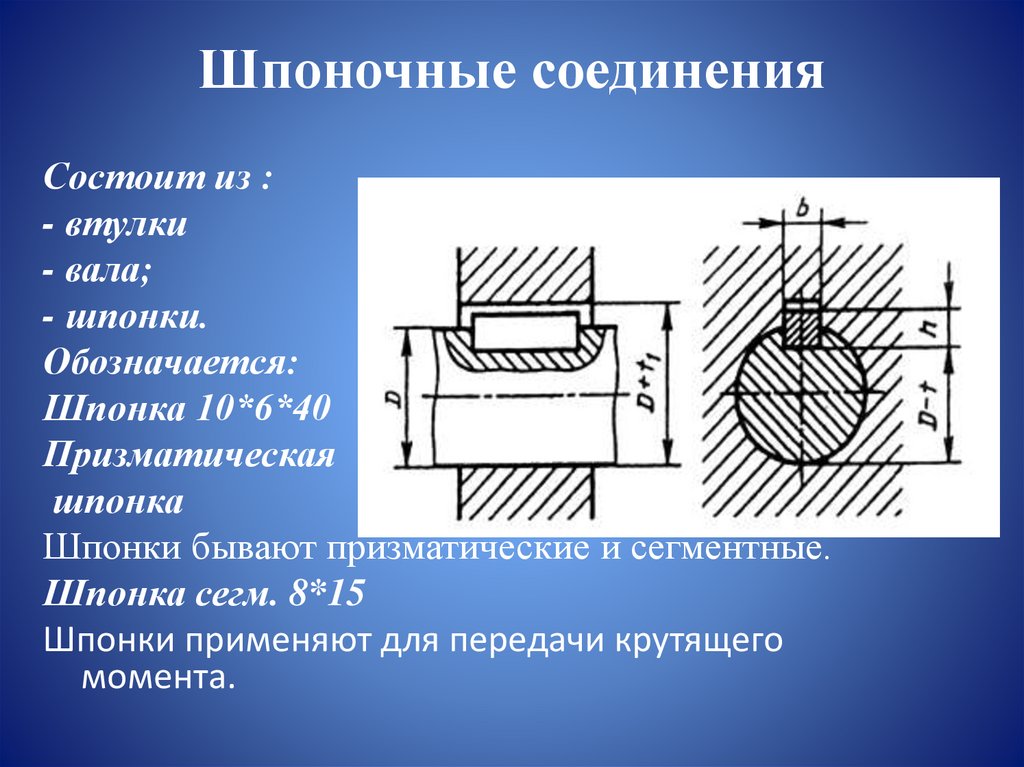

Шпоночные

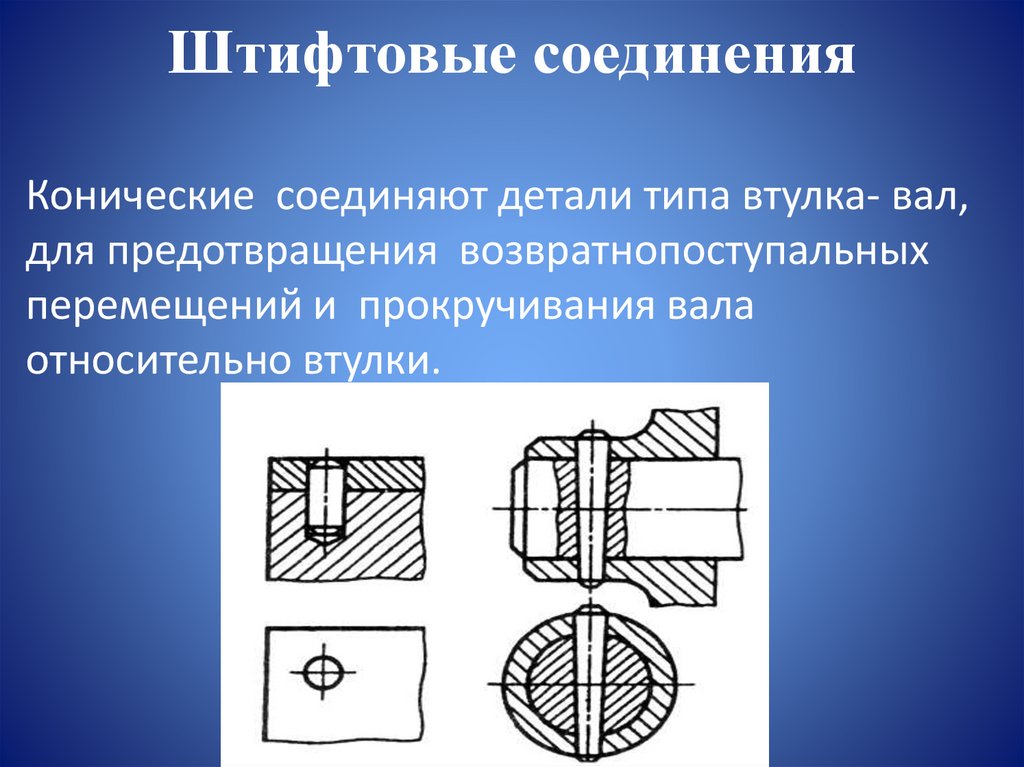

Штифтовые

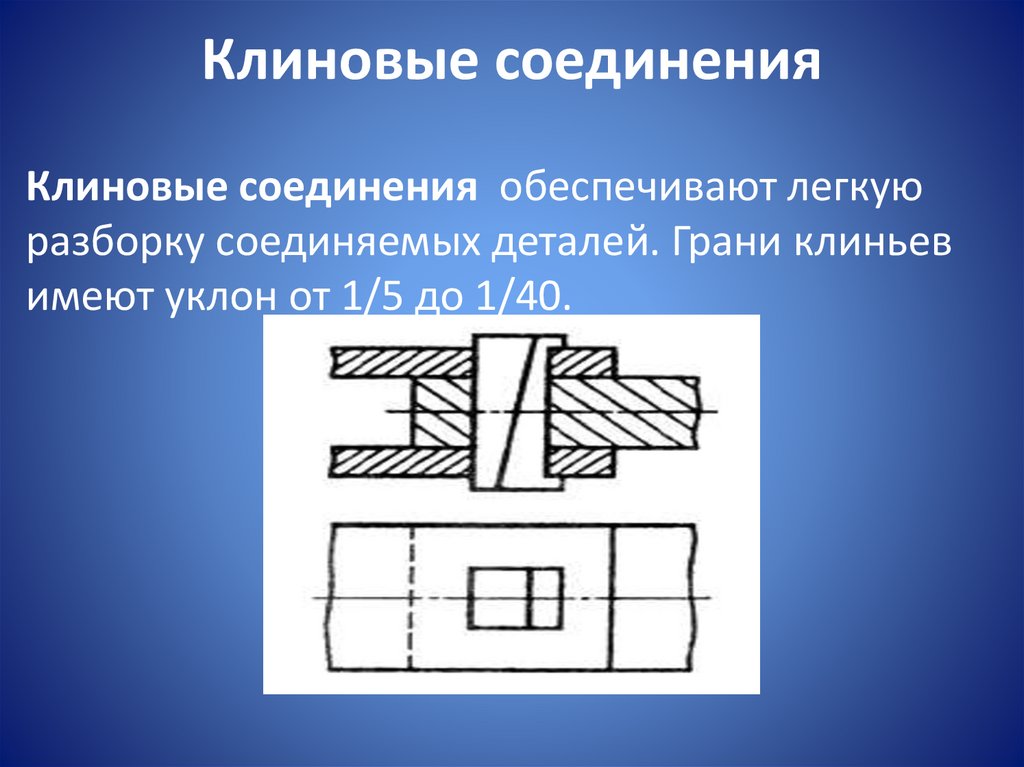

Клиновые

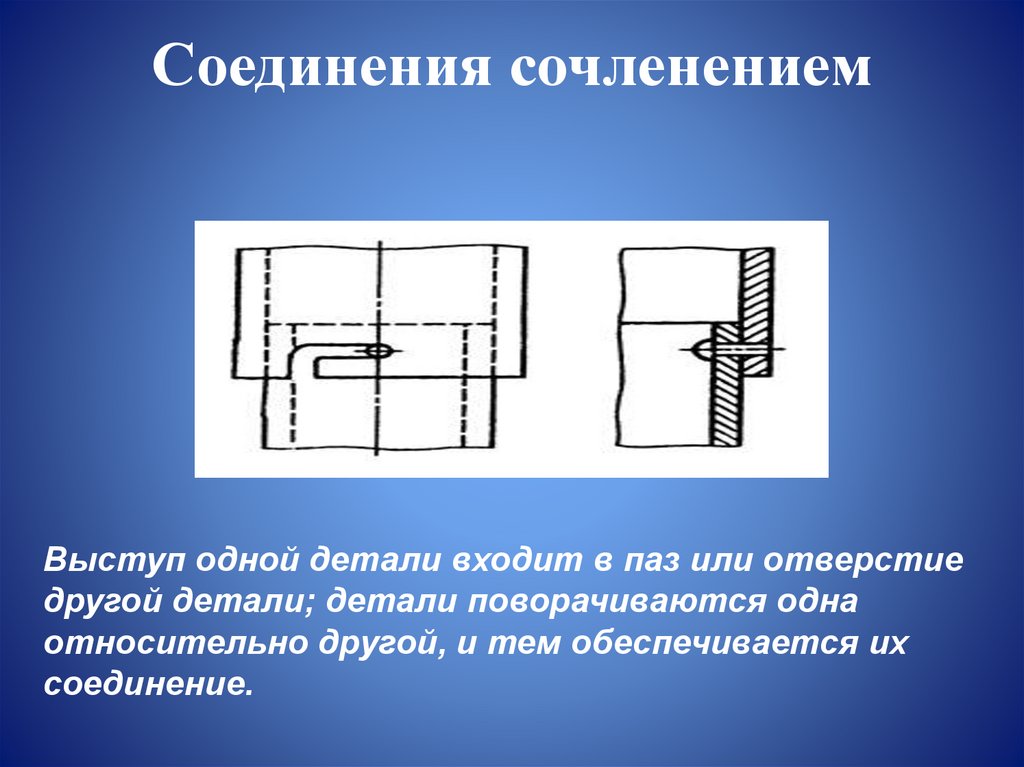

Сочленение
Неразъемные

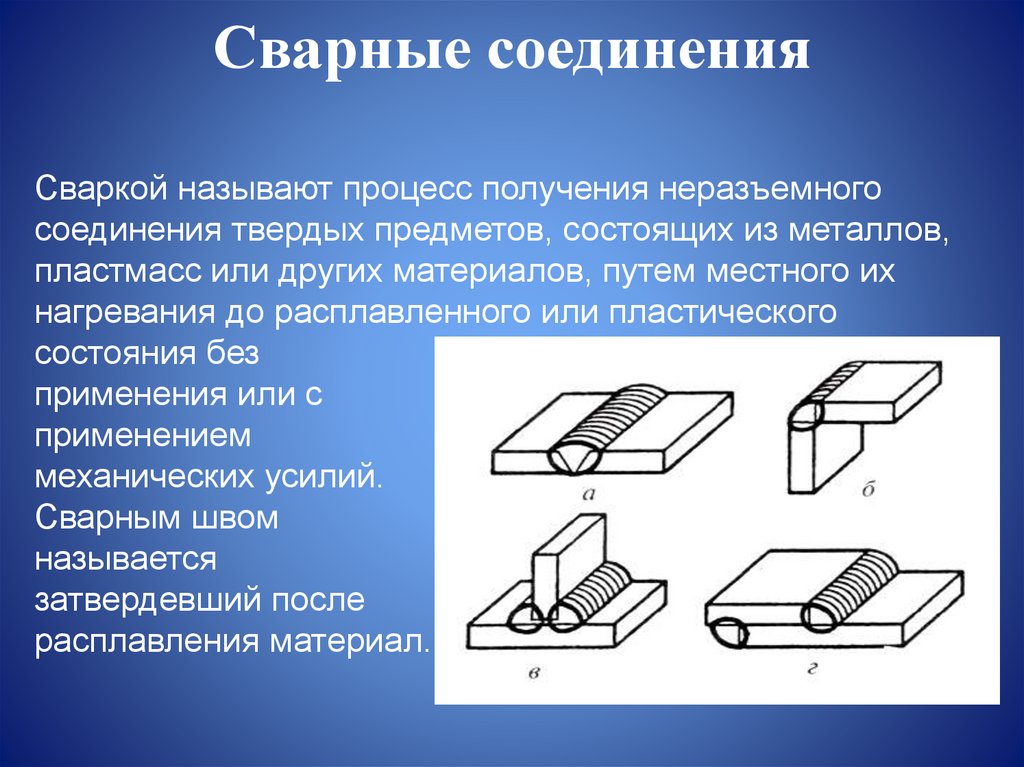

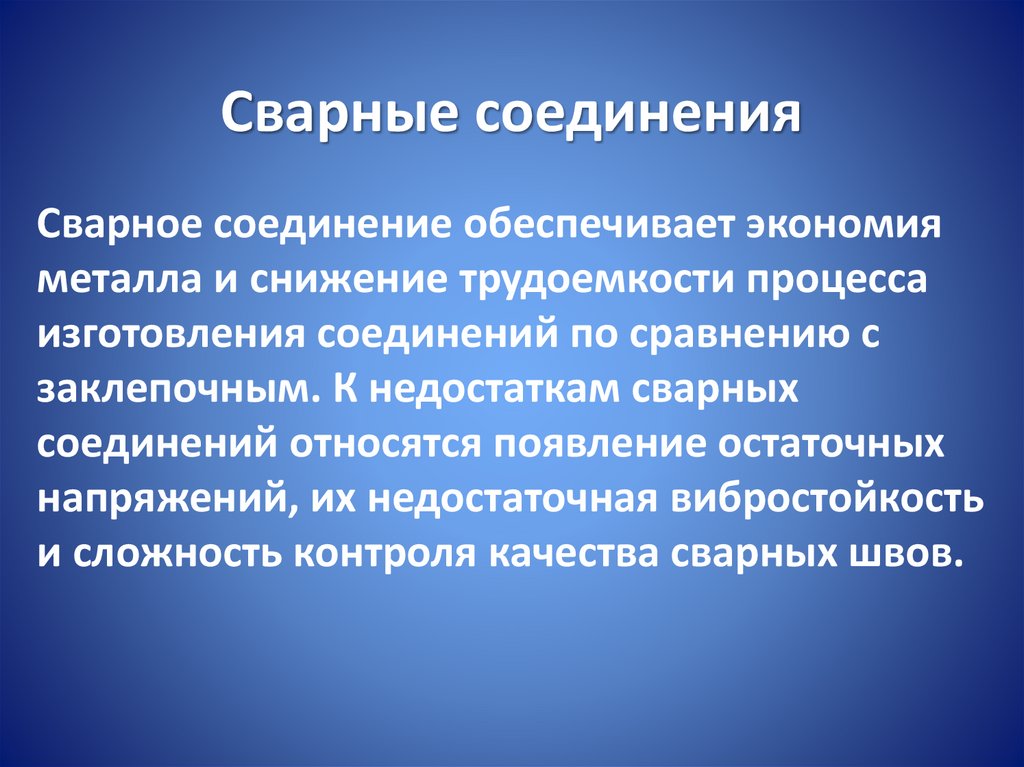

Сварочные

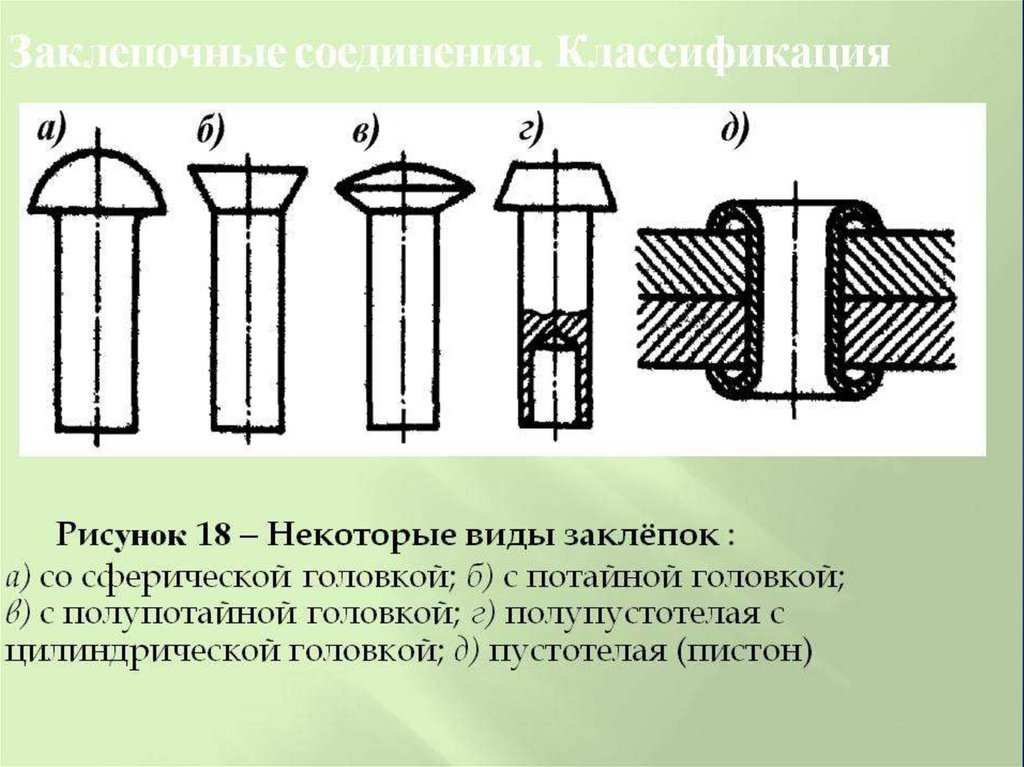

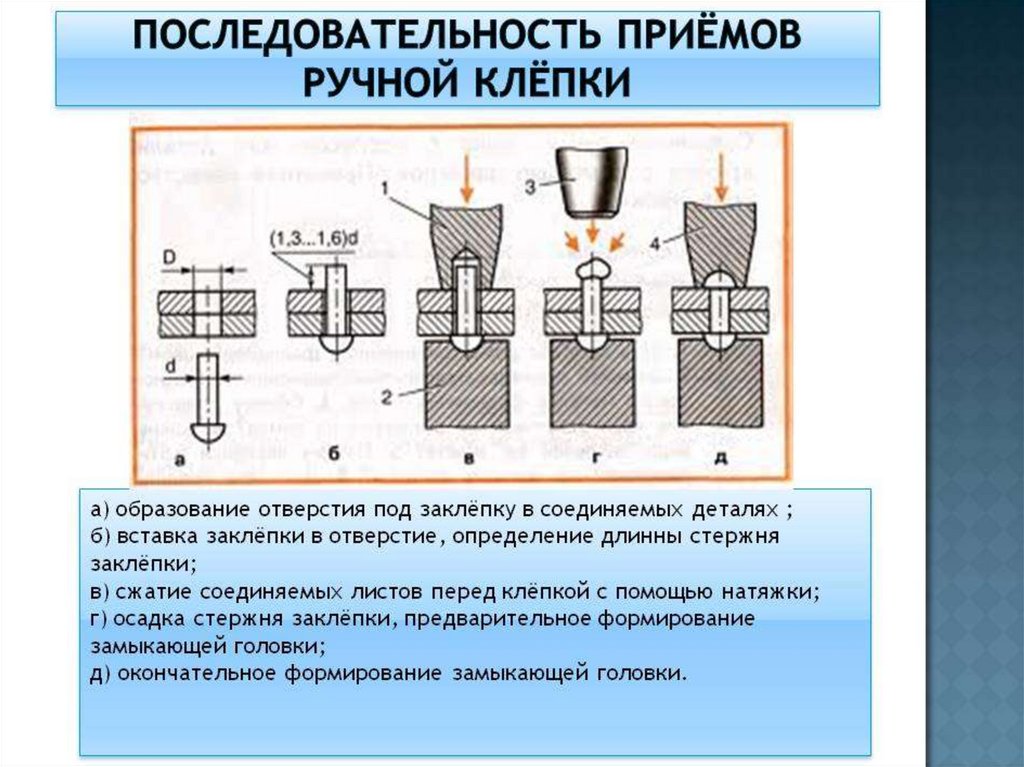

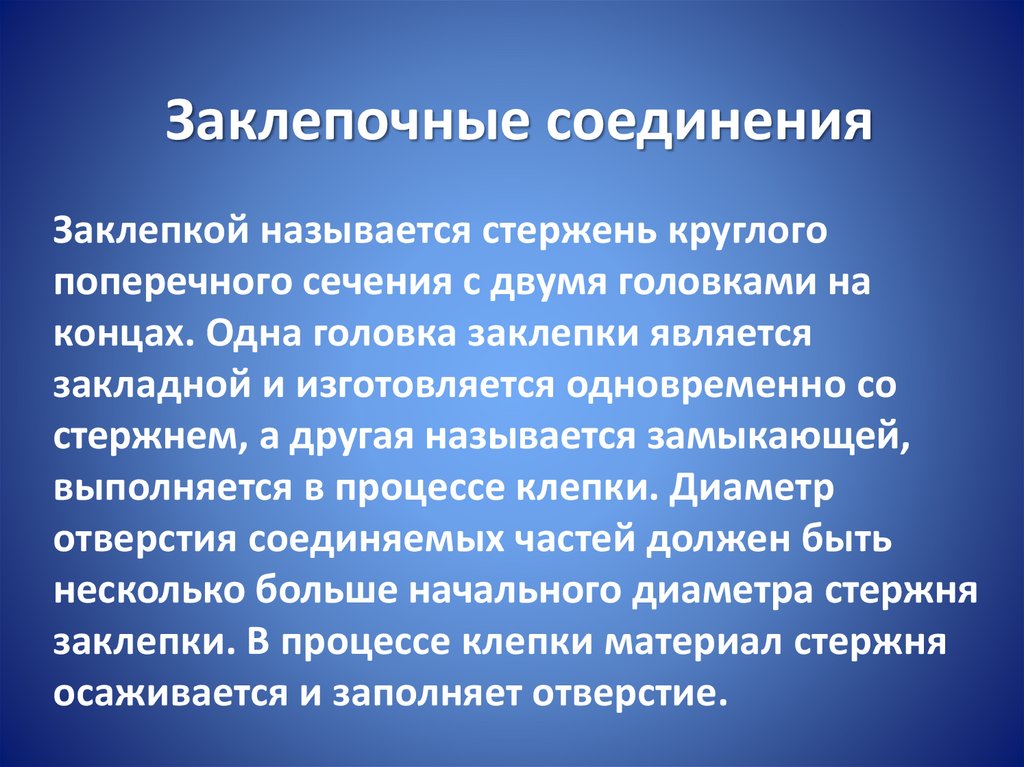

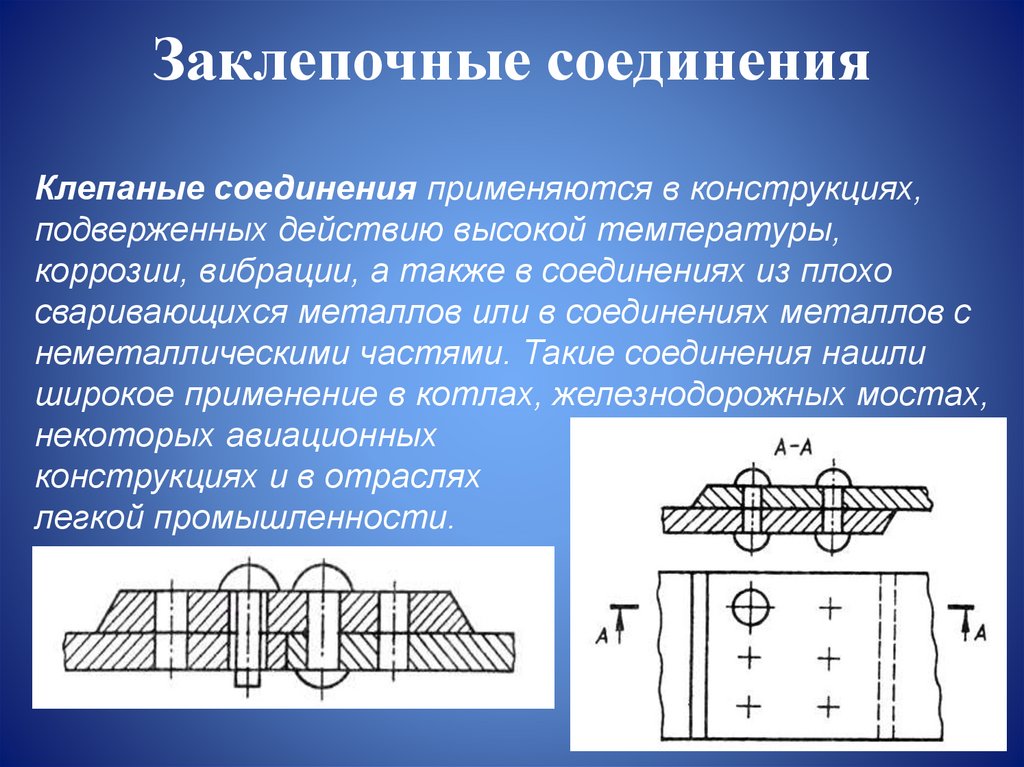

Заклепочные

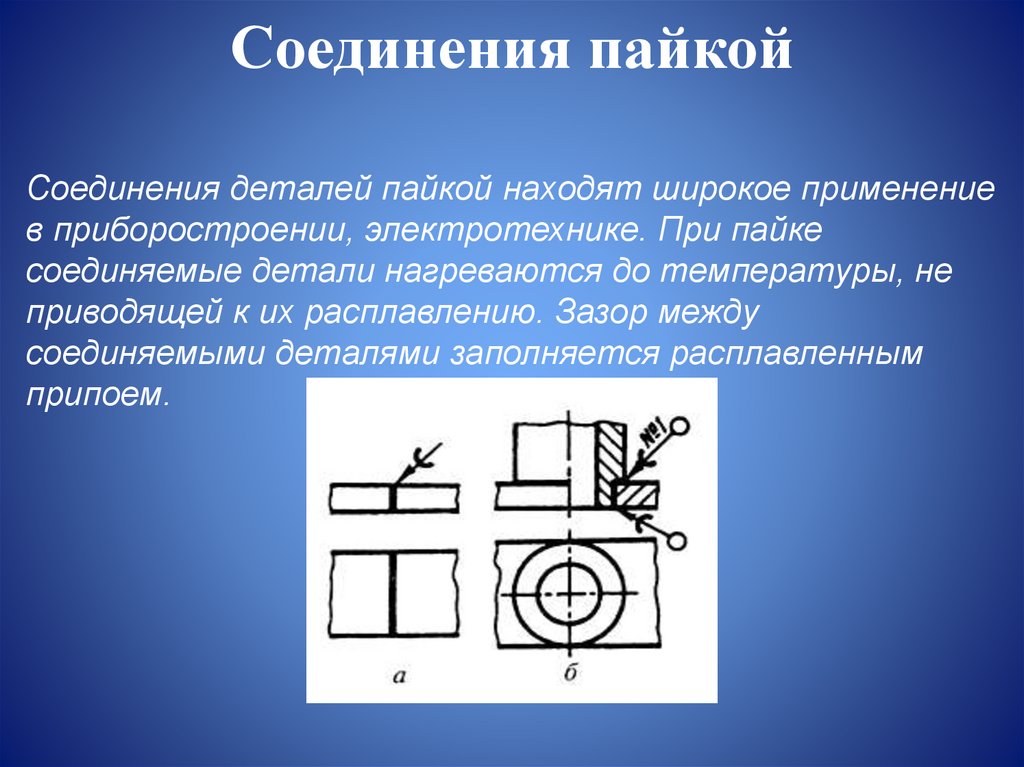

Паянные
Клеевые

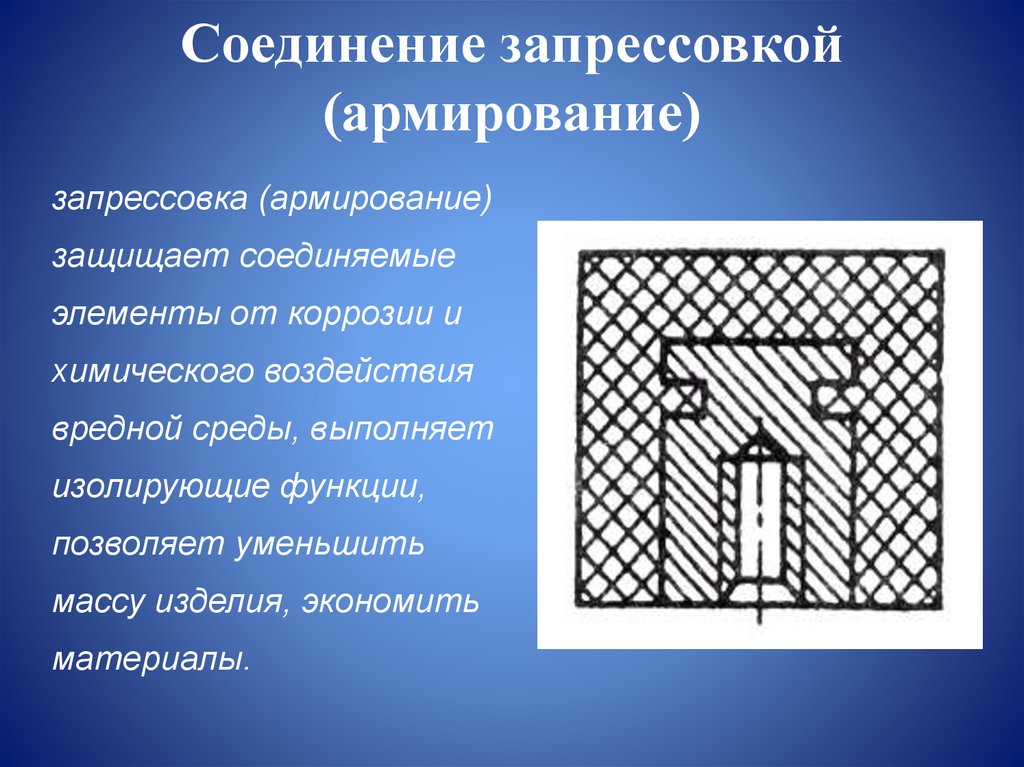

Прессованием
Посадка с
натягом

2.

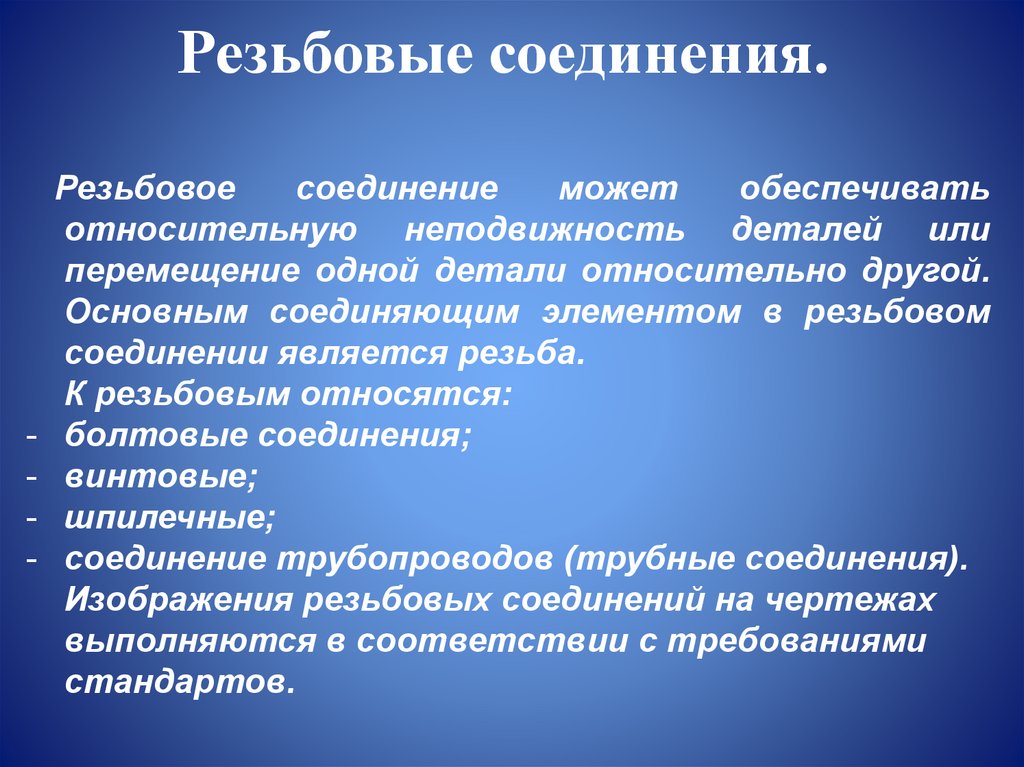

Резьбовые соединения.
-
Резьбовое
соединение
может
обеспечивать
относительную неподвижность деталей или
перемещение одной детали относительно другой.
Основным соединяющим элементом в резьбовом
соединении является резьба.
К резьбовым относятся:

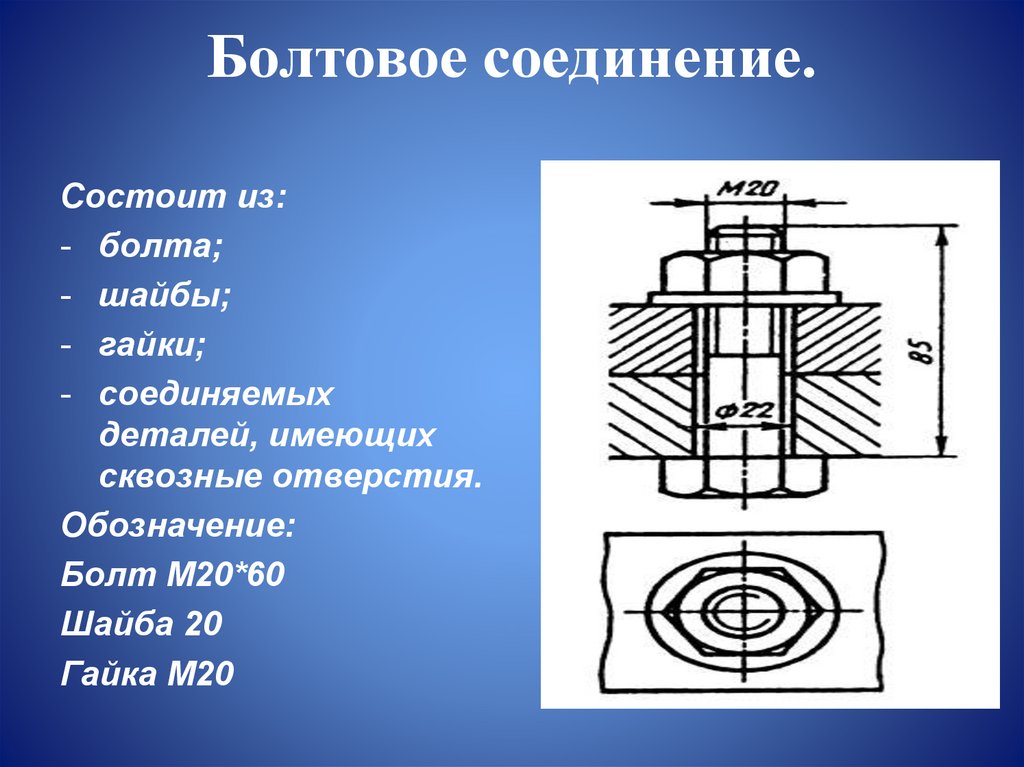

болтовые соединения;

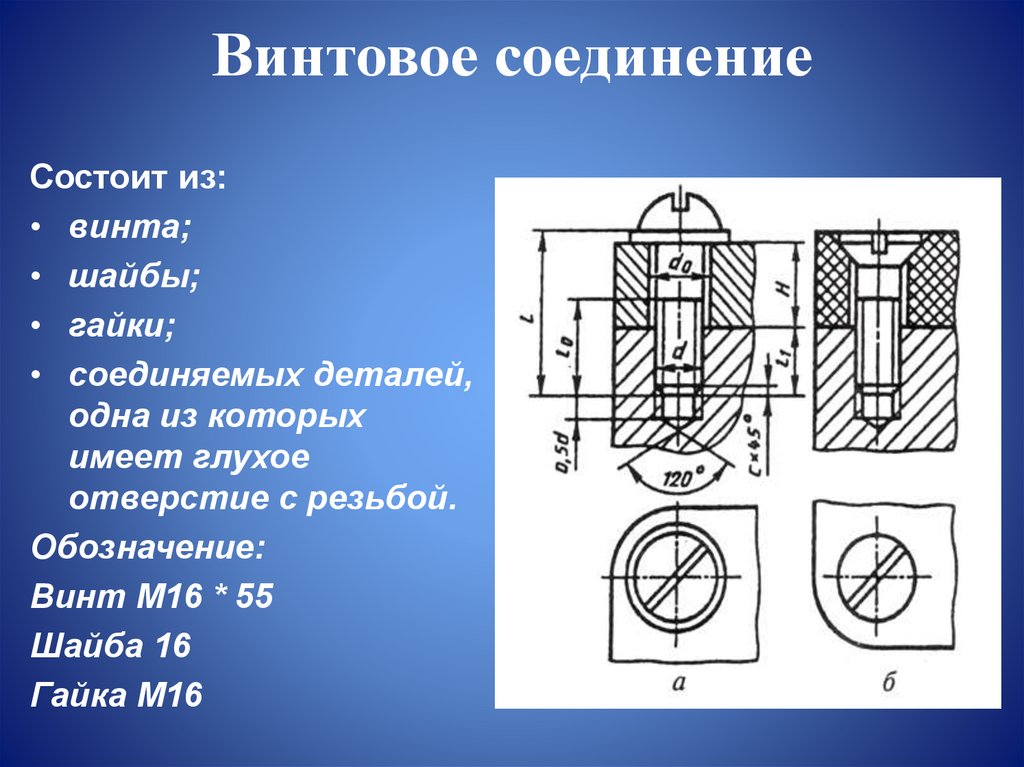

винтовые;

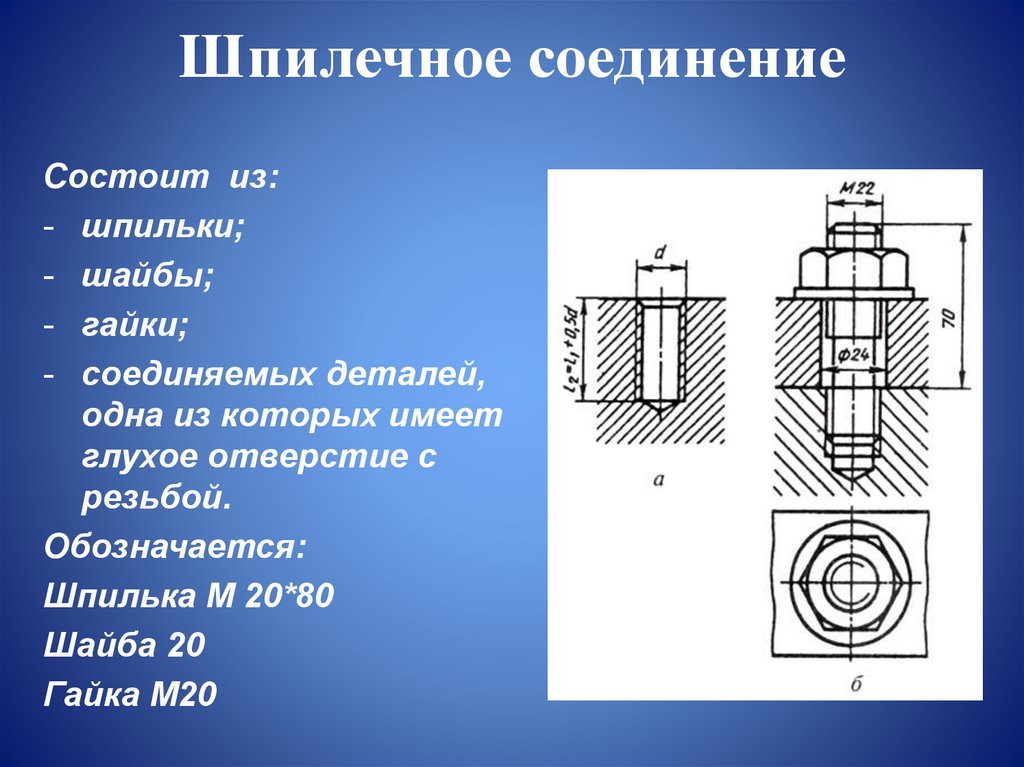

шпилечные;

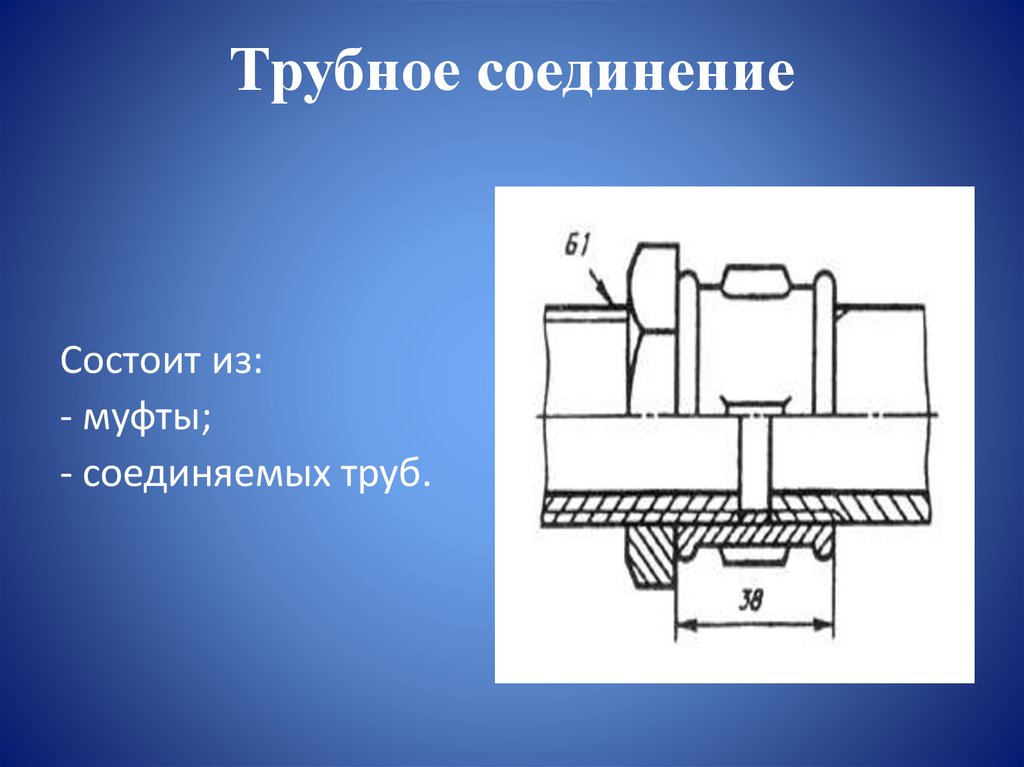

соединение трубопроводов (трубные соединения).
Изображения резьбовых соединений на чертежах
выполняются в соответствии с требованиями
стандартов.

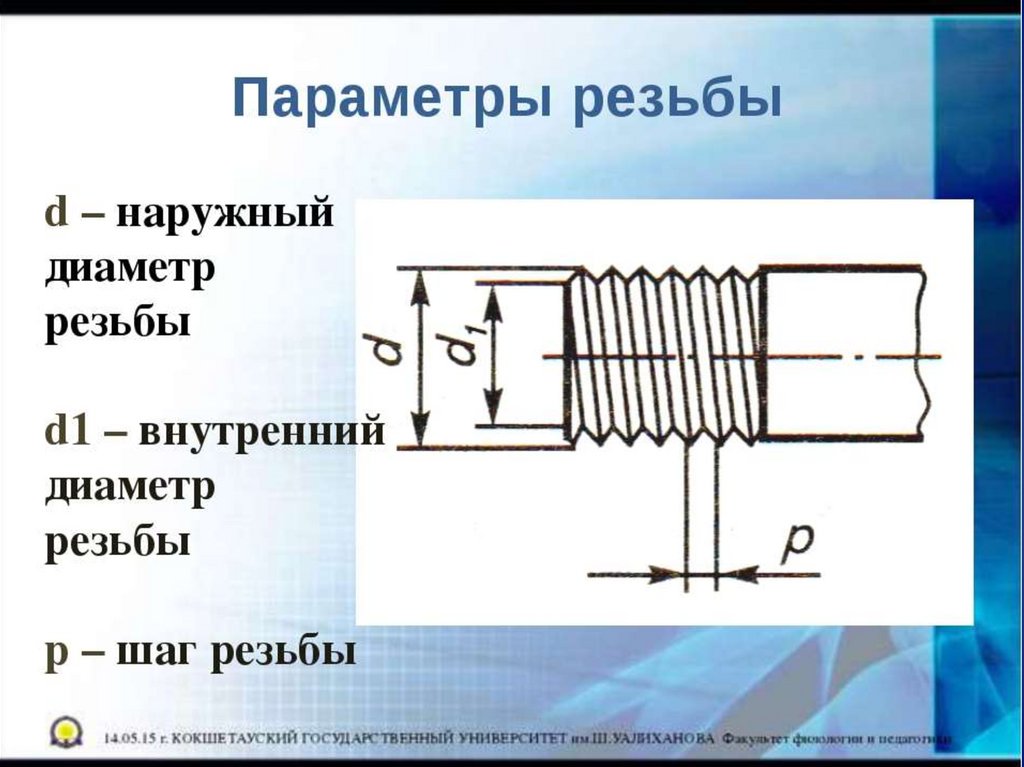

3.

Резьбовые соединения.
-
Резьбовое
соединение
может
обеспечивать
относительную неподвижность деталей или
перемещение одной детали относительно другой.
Основным соединяющим элементом в резьбовом
соединении является резьба.
К резьбовым относятся:
болтовые соединения;
винтовые;
шпилечные;
соединение трубопроводов (трубные соединения).
Изображения резьбовых соединений на чертежах
выполняются в соответствии с требованиями
стандартов.

4.

5.

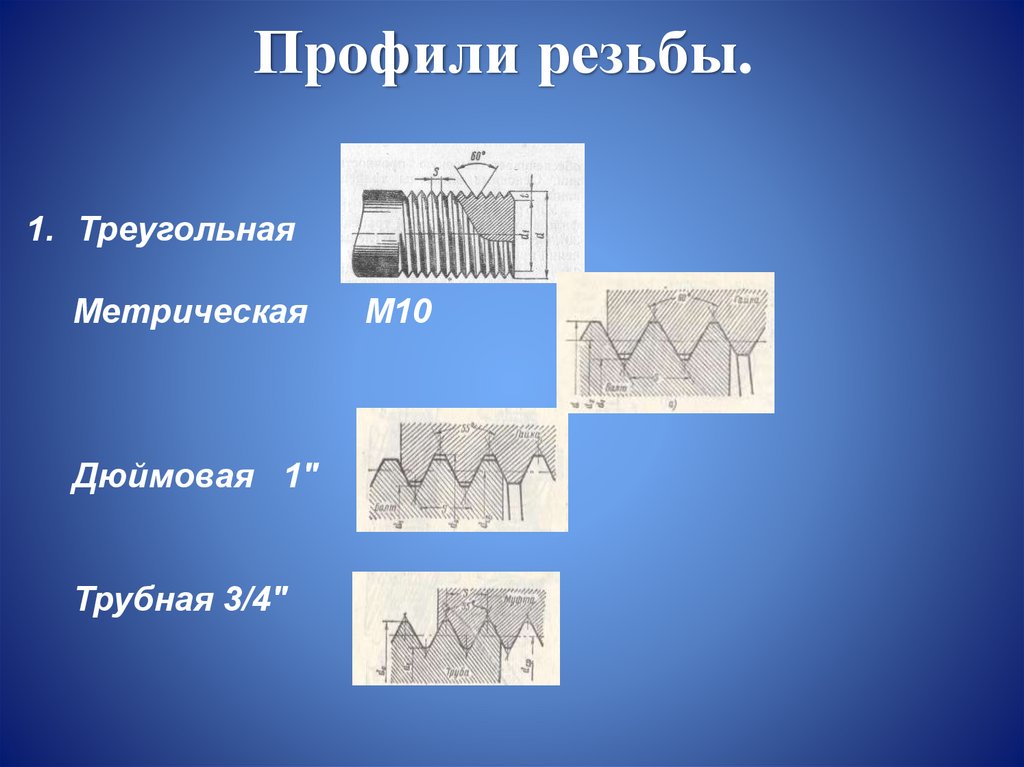

Профили резьбы.
1. Треугольная
Метрическая
Дюймовая 1″
Трубная 3/4″
М10

6.

Профили резьбы.
2. Трапецеидальная Трап.60×
