Рассмотрение проектной документации по объекту: «Строительство низконапорного водовода сточной воды»

1.

Рассмотрение проектной документации по объекту:
«Строительство низконапорного водовода сточной воды
УПСВ «Бырка» - ШНС-38 Альняшского месторождения».
Исполнитель: ПЦ «ПНИПУ-Нефтепроект», ГИП Кашин А.С.
Заказчик: ООО «ЛУКОЙЛ-ПЕРМЬ»
Пермь, 2022

2.

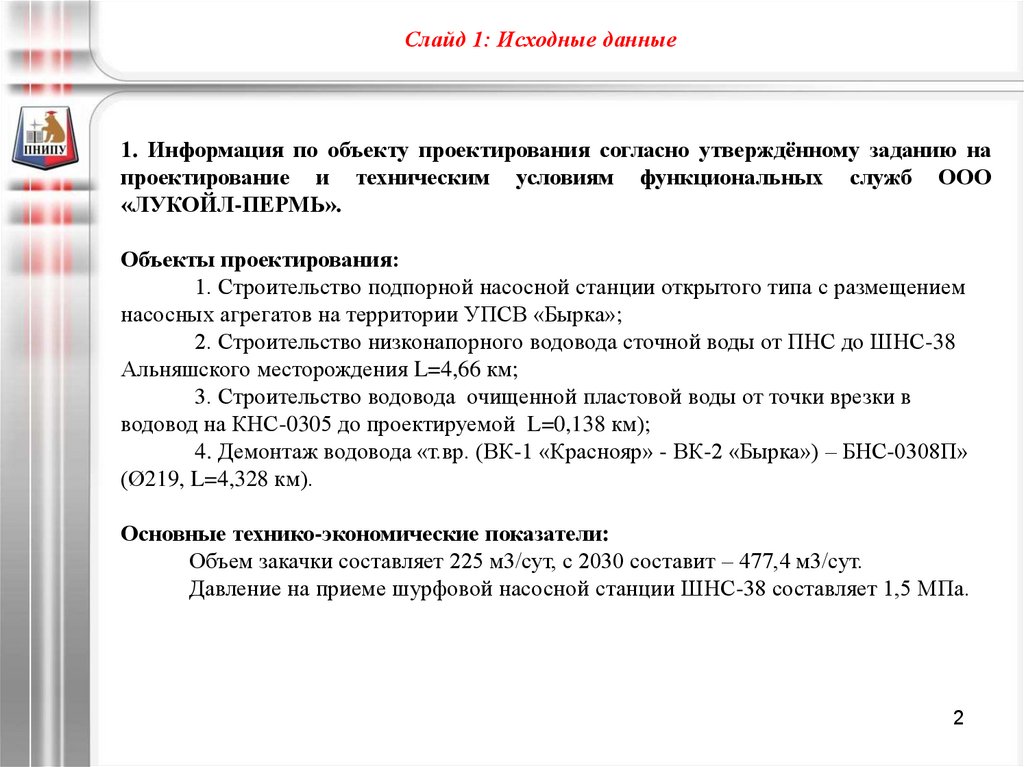

Слайд 1: Исходные данные
1. Информация по объекту проектирования согласно утверждённому заданию на
проектирование и техническим условиям функциональных служб ООО
«ЛУКОЙЛ-ПЕРМЬ».
Объекты проектирования:
1. Строительство подпорной насосной станции открытого типа с размещением
насосных агрегатов на территории УПСВ «Бырка»;
2. Строительство низконапорного водовода сточной воды от ПНС до ШНС-38
Альняшского месторождения L=4,66 км;
3. Строительство водовода очищенной пластовой воды от точки врезки в
водовод на КНС-0305 до проектируемой L=0,138 км);
4. Демонтаж водовода «т.вр. (ВК-1 «Краснояр» - ВК-2 «Бырка») – БНС-0308П»
(Ø219, L=4,328 км).
Основные технико-экономические показатели:
Объем закачки составляет 225 м3/сут, с 2030 составит – 477,4 м3/сут.
Давление на приеме шурфовой насосной станции ШНС-38 составляет 1,5 МПа.
2

3.

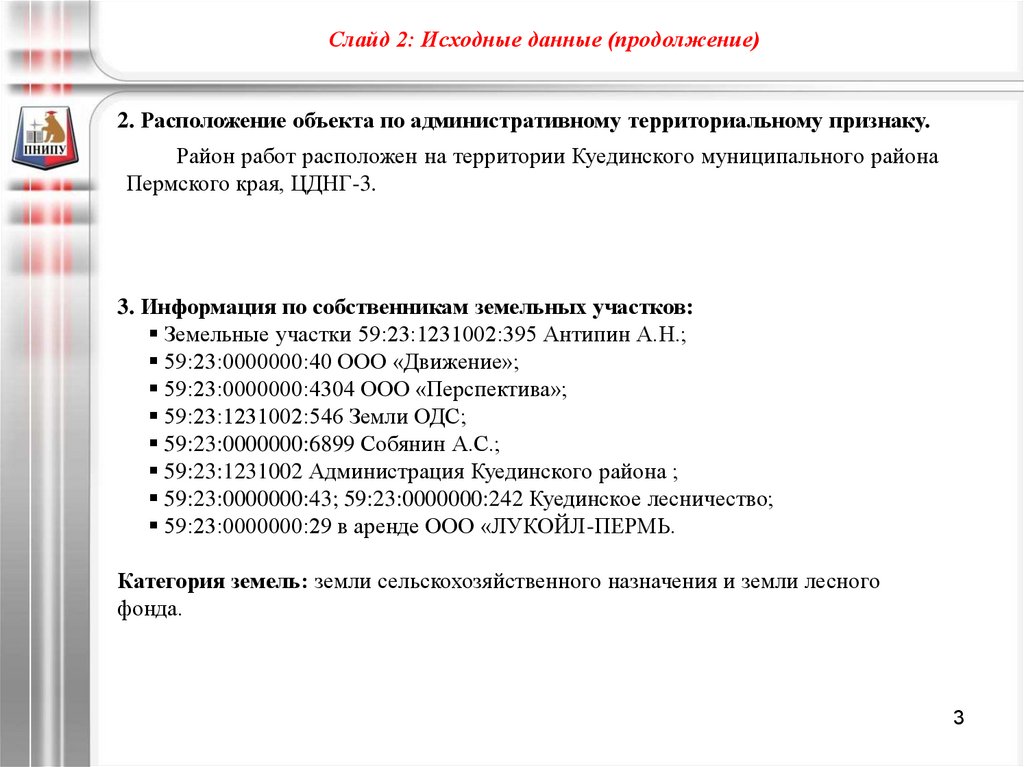

Слайд 2: Исходные данные (продолжение)
2. Расположение объекта по административному территориальному признаку.
Район работ расположен на территории Куединского муниципального района
Пермского края, ЦДНГ-3.
3. Информация по собственникам земельных участков:
Земельные участки 59:23:1231002:395 Антипин А.Н.;
59:23:0000000:40 ООО «Движение»;
59:23:0000000:4304 ООО «Перспектива»;
59:23:1231002:546 Земли ОДС;
59:23:0000000:6899 Собянин А.С.;
59:23:1231002 Администрация Куединского района ;
59:23:0000000:43; 59:23:0000000:242 Куединское лесничество;
59:23:0000000:29 в аренде ООО «ЛУКОЙЛ-ПЕРМЬ.
Категория земель: земли сельскохозяйственного назначения и земли лесного
фонда.
3

4.

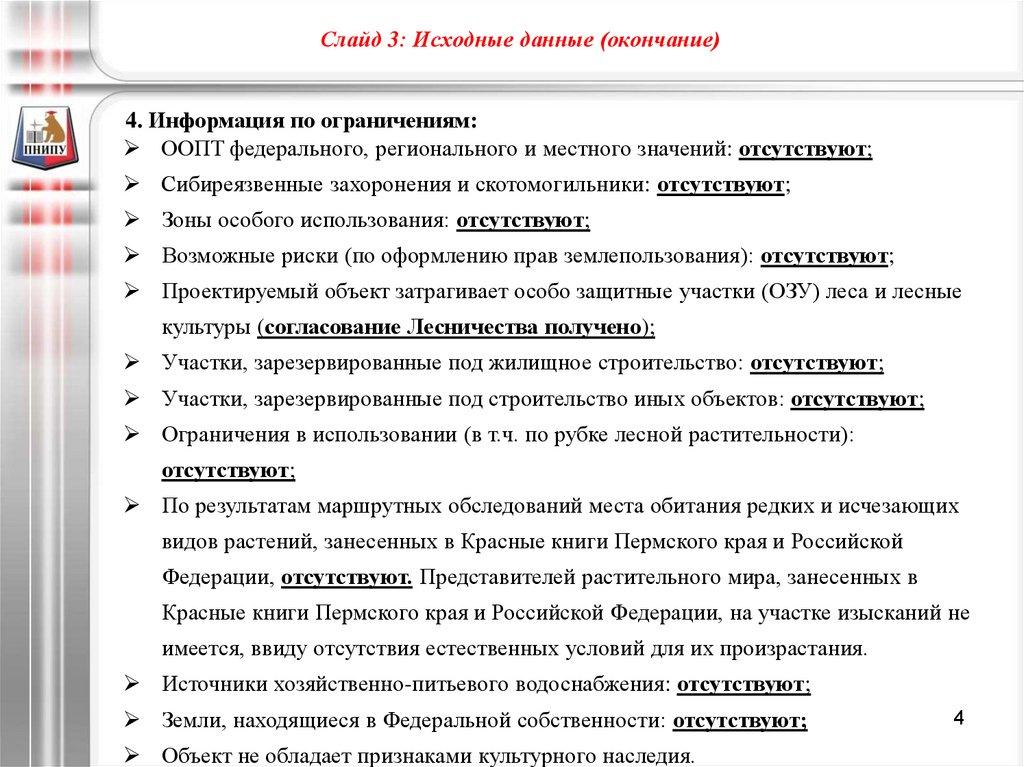

Слайд 3: Исходные данные (окончание)
4. Информация по ограничениям:
ООПТ федерального, регионального и местного значений: отсутствуют;
Сибиреязвенные захоронения и скотомогильники: отсутствуют;
Зоны особого использования: отсутствуют;
Возможные риски (по оформлению прав землепользования): отсутствуют;
Проектируемый объект затрагивает особо защитные участки (ОЗУ) леса и лесные
культуры (согласование Лесничества получено);
Участки, зарезервированные под жилищное строительство: отсутствуют;
Участки, зарезервированные под строительство иных объектов: отсутствуют;
Ограничения в использовании (в т.ч. по рубке лесной растительности):
отсутствуют;
По результатам маршрутных обследований места обитания редких и исчезающих
видов растений, занесенных в Красные книги Пермского края и Российской
Федерации, отсутствуют. Представителей растительного мира, занесенных в
Красные книги Пермского края и Российской Федерации, на участке изысканий не
имеется, ввиду отсутствия естественных условий для их произрастания.
Источники хозяйственно-питьевого водоснабжения: отсутствуют;
Земли, находящиеся в Федеральной собственности: отсутствуют;
Объект не обладает признаками культурного наследия.
4

5.

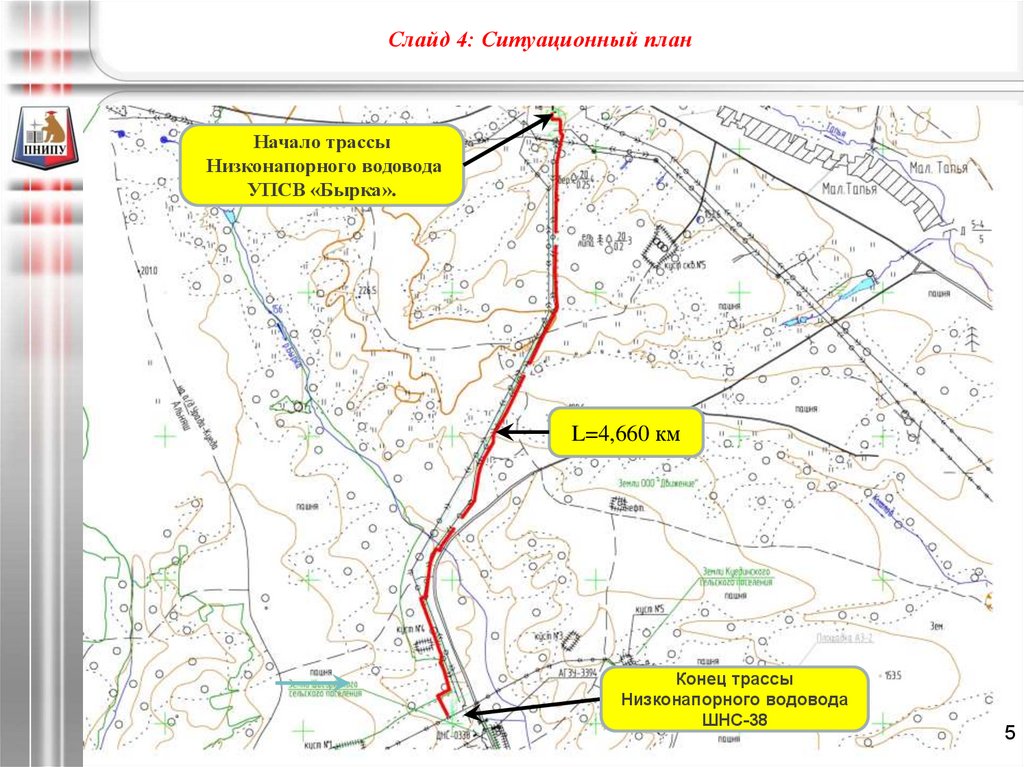

Слайд 4: Ситуационный план
Начало трассы
Низконапорного водовода
УПСВ «Бырка».
L=4,660 км
Конец трассы
Низконапорного водовода
ШНС-38
5

6.

Слайд 5: Принципиальная схема
УПСВ «Бырка
6

7.

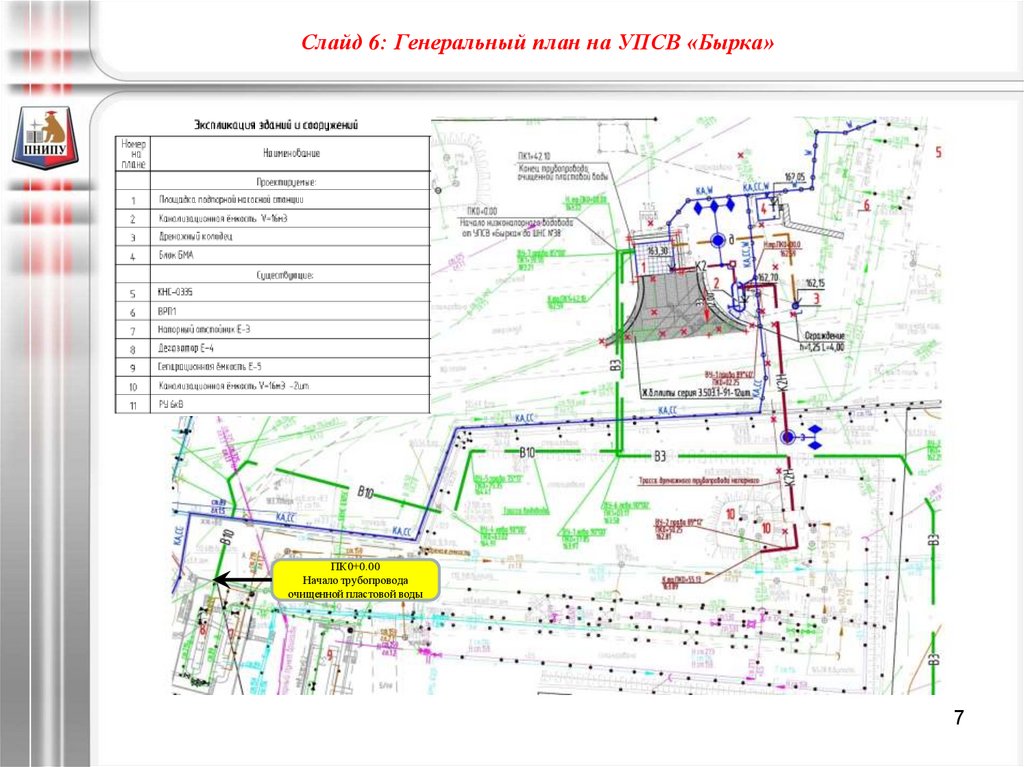

Слайд 6: Генеральный план на УПСВ «Бырка»
ПК0+0.00
Начало трубопровода
очищенной пластовой воды
7

8.

В10
В3

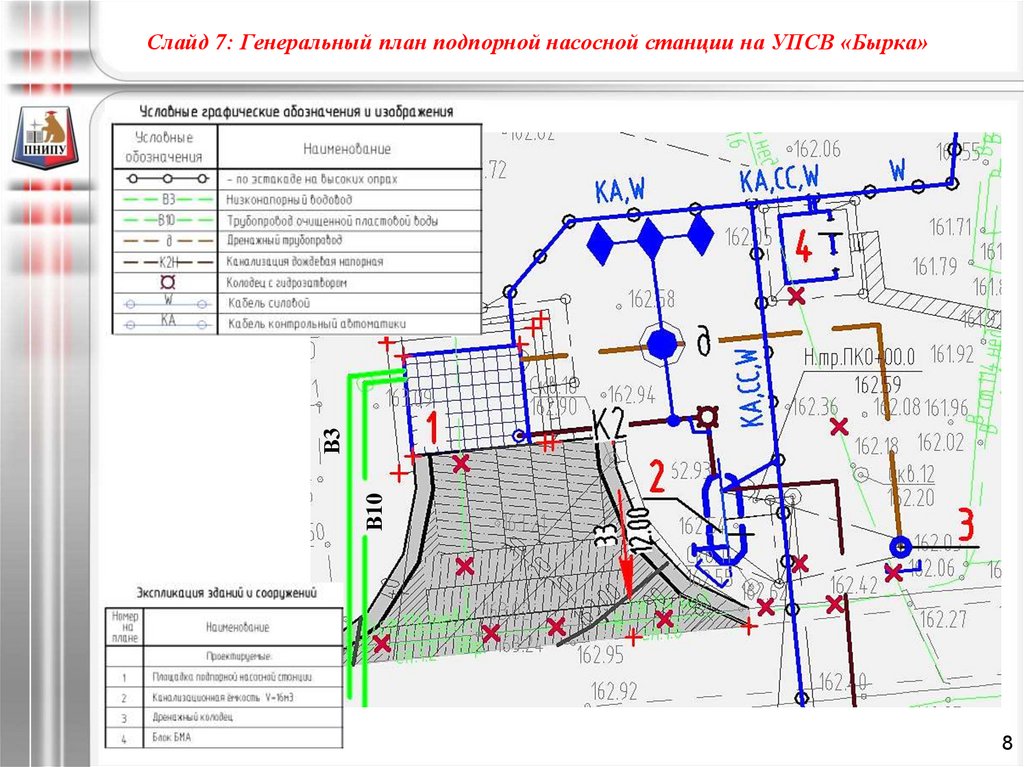

Слайд 7: Генеральный план подпорной насосной станции на УПСВ «Бырка»
8

9.

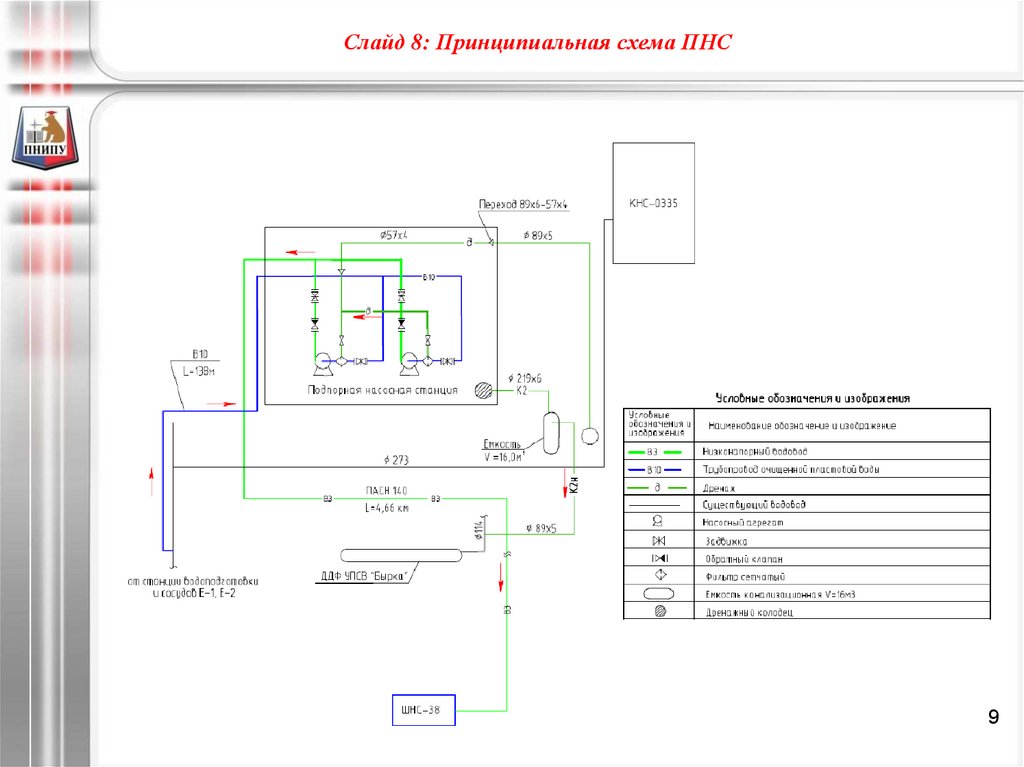

Слайд 8: Принципиальная схема ПНС
9

10.

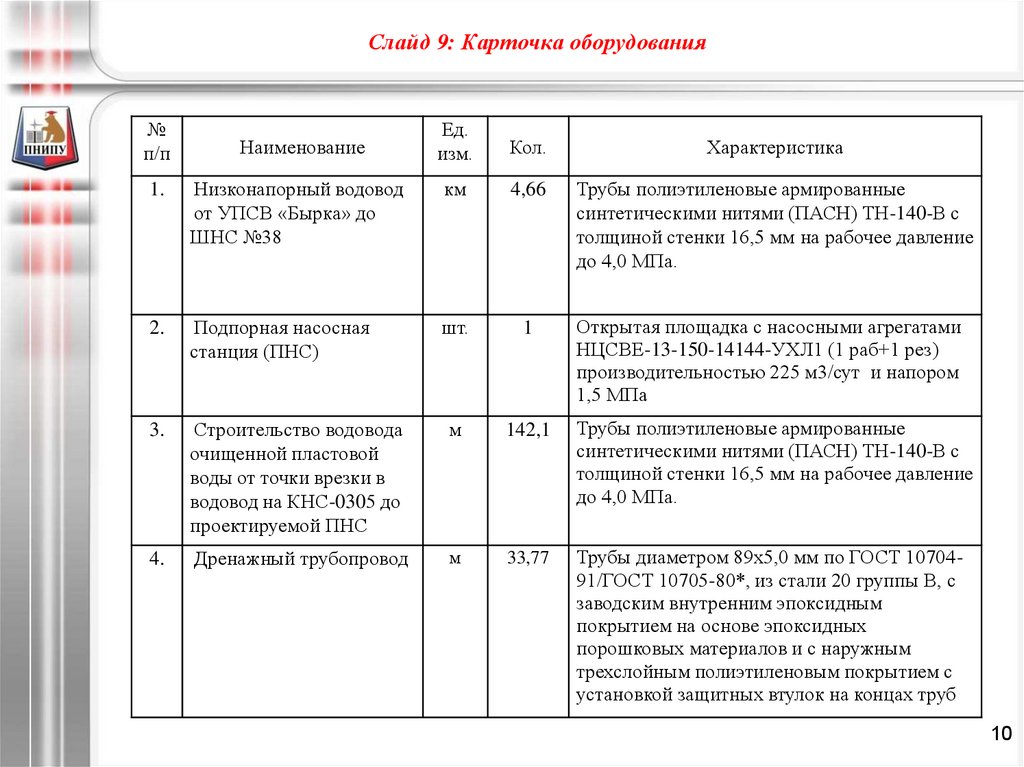

Слайд 9: Карточка оборудования
№
п/п
Наименование
Ед.
изм.
Кол.
Характеристика
Трубы полиэтиленовые армированные
синтетическими нитями (ПАСН) ТН-140-В с
толщиной стенки 16,5 мм на рабочее давление
до 4,0 МПа.
1.
Низконапорный водовод
от УПСВ «Бырка» до
ШНС №38
км
4,66
2.
Подпорная насосная
станция (ПНС)
шт.
1
3.
Строительство водовода
очищенной пластовой
воды от точки врезки в
водовод на КНС-0305 до
проектируемой ПНС
м
142,1
Трубы полиэтиленовые армированные
синтетическими нитями (ПАСН) ТН-140-В с
толщиной стенки 16,5 мм на рабочее давление
до 4,0 МПа.
4.
Дренажный трубопровод
м
33,77
Трубы диаметром 89х5,0 мм по ГОСТ 1070491/ГОСТ 10705-80*, из стали 20 группы В, с
заводским внутренним эпоксидным
покрытием на основе эпоксидных
порошковых материалов и с наружным
трехслойным полиэтиленовым покрытием с
установкой защитных втулок на концах труб
Открытая площадка с насосными агрегатами
НЦСВЕ-13-150-14144-УХЛ1 (1 раб+1 рез)
производительностью 225 м3/сут и напором
1,5 МПа
10

11.

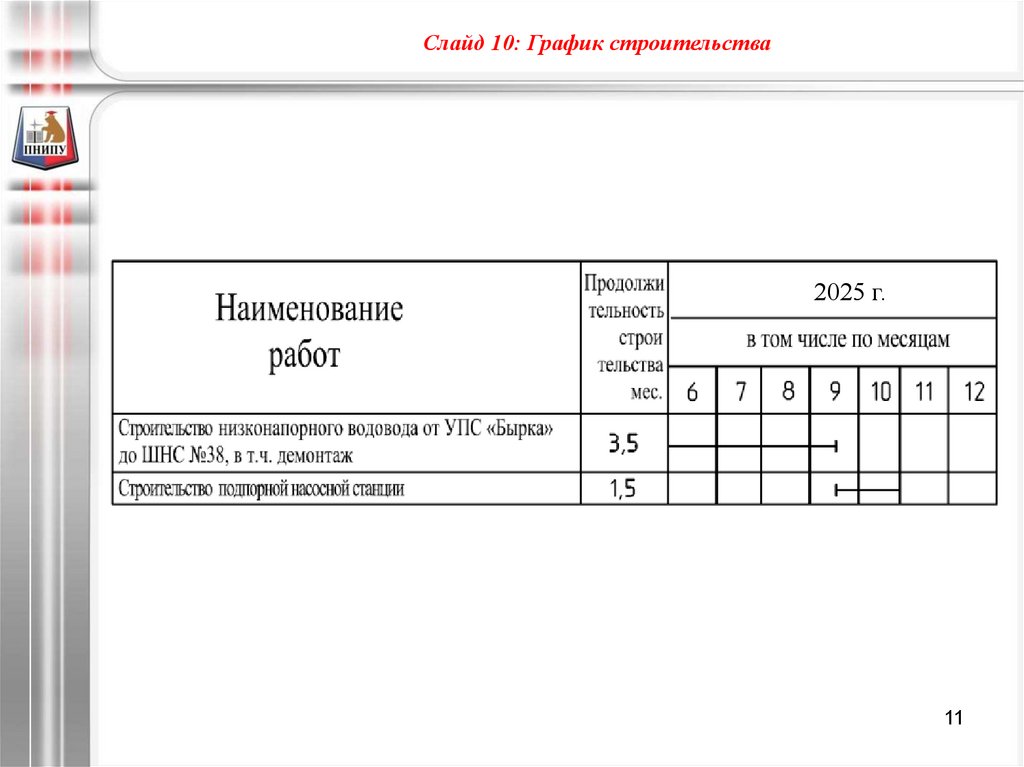

Слайд 10: График строительства
2025 г.
11

12.

Слайд 11: Удельные показатели
12

13.

Слайд 12:Технико-экономические показатели
13

14.

Слайд 13: Информация о рисках проекта
Риски проекта
Описание риска
Влияние на параметры
проекта
Сроки
Стоимость
Содержан
ие
Мероприятия по
управлению риском
1. Коммерческие:
1) Увеличение стоимости … работ
проекта от инвестиционной программы
Заказчика
Возможно превышение стоимости проекта от
инвестиционной программы Заказчика по результатам
проработки проектных решений, что в свою очередь
повлечет к корректировке инвестиционной программы
(ИП).
Риски не выявлены
2. Технические:
1) Превышение технологических
мощностей по результатам проведенных
расчетов
Возможно превышение технологических мощностей по
результатам проведенных расчетов, что в свою очередь
повлечет к корректировке ТУ, задания на
проектирование (ТЗ), корректировке ИП и сроков
реализации проекта.
Риски не выявлены
3. Климатические/ геодезические:
1) Сезонность выполнения работ после
выполнения инженерных изысканий)
2) Рельеф местности после выполнения
инженерных изысканий)
3) Подъезд к месту выполнения работ
Возможно превышение объемов работ, сроков
реализации проекта, стоимости проекта по результатам
анализа геодезических и климатических характеристик
объекта.
Риски не выявлены
4. Ограничения по землеустроительной
документации, экологические риски
Возможно превышение сроков реализации проекта и
объемов работ по результатом анализа ограничений по
землеустроительной документации и экологическим
ограничениям
Риски не выявлены
5. Изменение ТУ,ТЗ Заказчика,
включение дополнительных ТУ
сторонних организаций в процессе
проектирования
Возможно превышение объемов работ, сроков
реализации проекта, стоимости проекта по причине
корректировки ТУ,ТЗ
Риски не выявлены
Параметры
проекта
Шкала оценки влияния на параметры проекта
Незначительное и допустимое отклонение параметров проекта
Существенное отклонение параметров проекта
Критическое отклонение параметров проекта
Сроки
отставание по срокам до 10% от общего времени исполнения
проекта/задачи или до 20 рабочих дней при сроке проекта 1 год
отставание по срокам от 10% до 40% от общего времени исполнения
проекта/задачи или от 20 до 100 рабочих дней при сроке проекта 1 год
отставание по срокам более 40% от общего времени исполнения
проекта/задачи или более 100 рабочих дней при сроке проекта 1 год
Стоимость
увеличение стоимости до 10% от общего бюджета исполнения
проекта/задачи
увеличение стоимости 10% до 20 % от общего бюджета исполнения
проекта/задачи
увеличение стоимости более 20 % от общего бюджета исполнения
проекта/задачи
Содержание
и Качество
допустимое изменение содержания и качества, не требующего
увеличения сроков/бюджета
изменение содержания и качества, требующее увеличения
сроков/бюджета и согласования с заказчиков
содержания и качество конечного продукта не соответствует цели
проекта/задачи, требуется принятие решения о судьбе проекта/задачи
14

15.

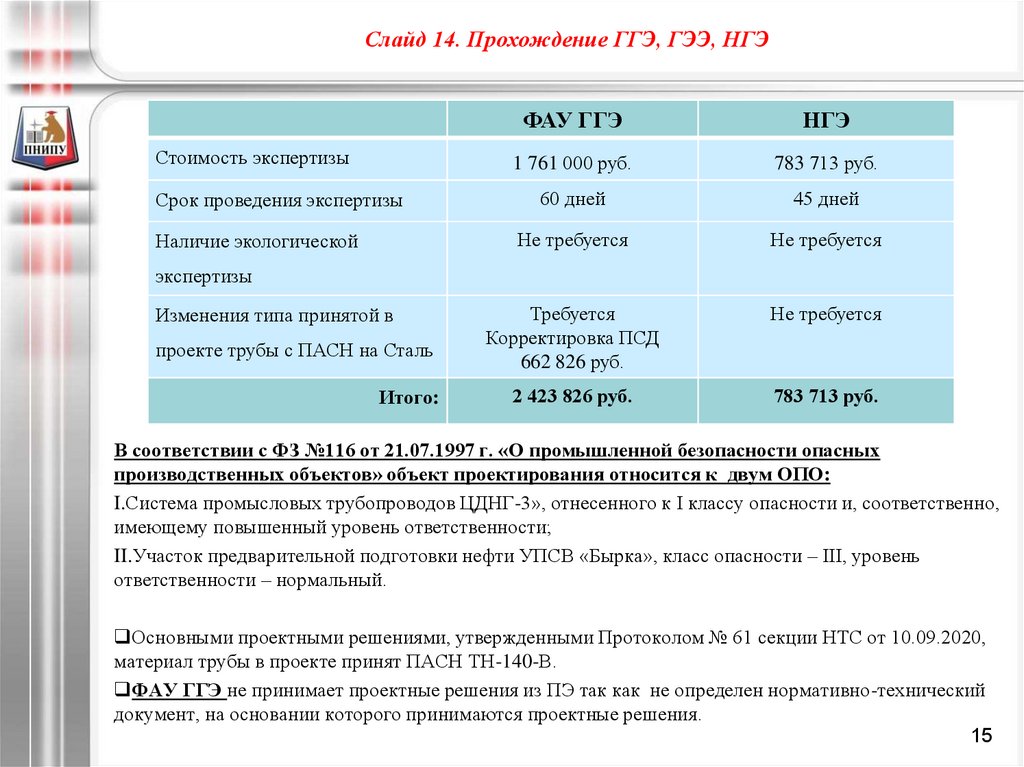

Слайд 14. Прохождение ГГЭ, ГЭЭ, НГЭ
Стоимость экспертизы
Срок проведения экспертизы
Наличие экологической
ФАУ ГГЭ
НГЭ
1 761 000 руб.
783 713 руб.
60 дней
45 дней
Не требуется
Не требуется
Требуется
Корректировка ПСД
662 826 руб.
Не требуется
2 423 826 руб.
783 713 руб.
экспертизы
Изменения типа принятой в
проекте трубы с ПАСН на Сталь
Итого:
В соответствии с ФЗ №116 от 21.07.1997 г. «О промышленной безопасности опасных
производственных объектов» объект проектирования относится к двум ОПО:
I.Система промысловых трубопроводов ЦДНГ-3», отнесенного к I классу опасности и, соответственно,
имеющему повышенный уровень ответственности;
II.Участок предварительной подготовки нефти УПСВ «Бырка», класс опасности – III, уровень
ответственности – нормальный.
Основными проектными решениями, утвержденными Протоколом № 61 секции НТС от 10.09.2020,
материал трубы в проекте принят ПАСН ТН-140-В.
ФАУ ГГЭ не принимает проектные решения из ПЭ так как не определен нормативно-технический
документ, на основании которого принимаются проектные решения.
15

16.

СПАСИБО ЗА ВНИМАНИЕ!

17.

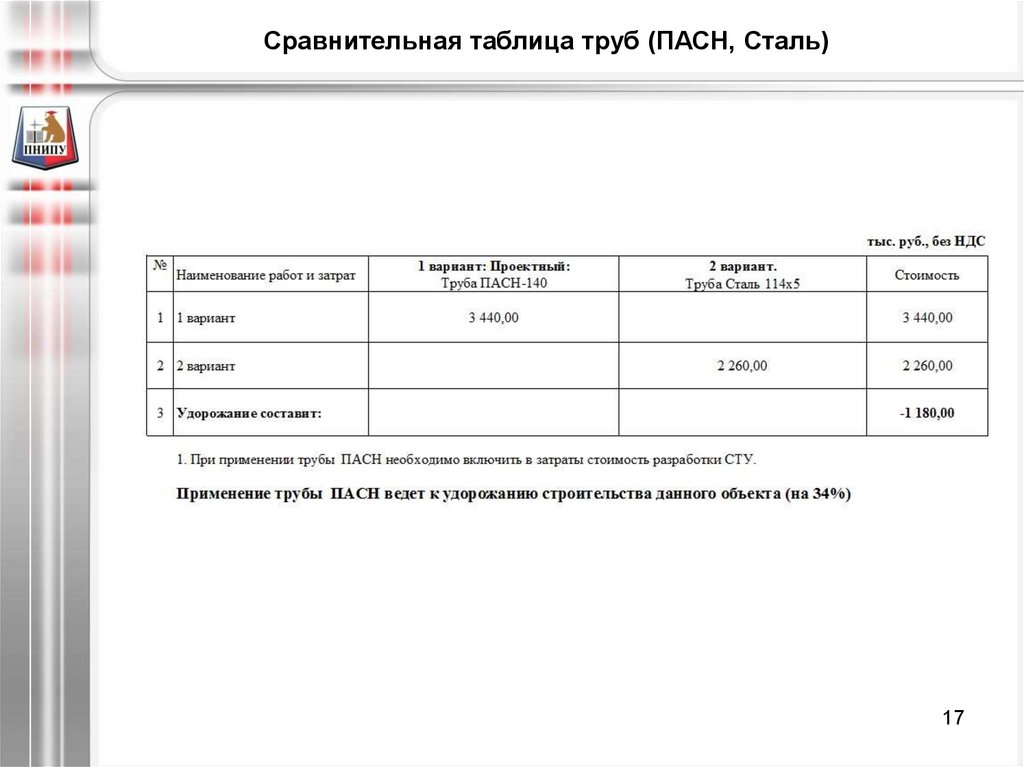

Сравнительная таблица труб (ПАСН, Сталь)
17
