Геология нефти и газа. Занятие 3

1.

РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
НЕФТИ И ГАЗА ИМЕНИ И.М. ГУБКИНА
КАФЕДРА ПОИСКОВ И РАЗВЕДКИ НЕФТИ И ГАЗА
ГЕОЛОГИЯ НЕФТИ И
ГАЗА.
ДОЦЕНТ, К.Г.-М.Н. МОНАКОВА А.С.
Г. МОСКВА, 2022

2.

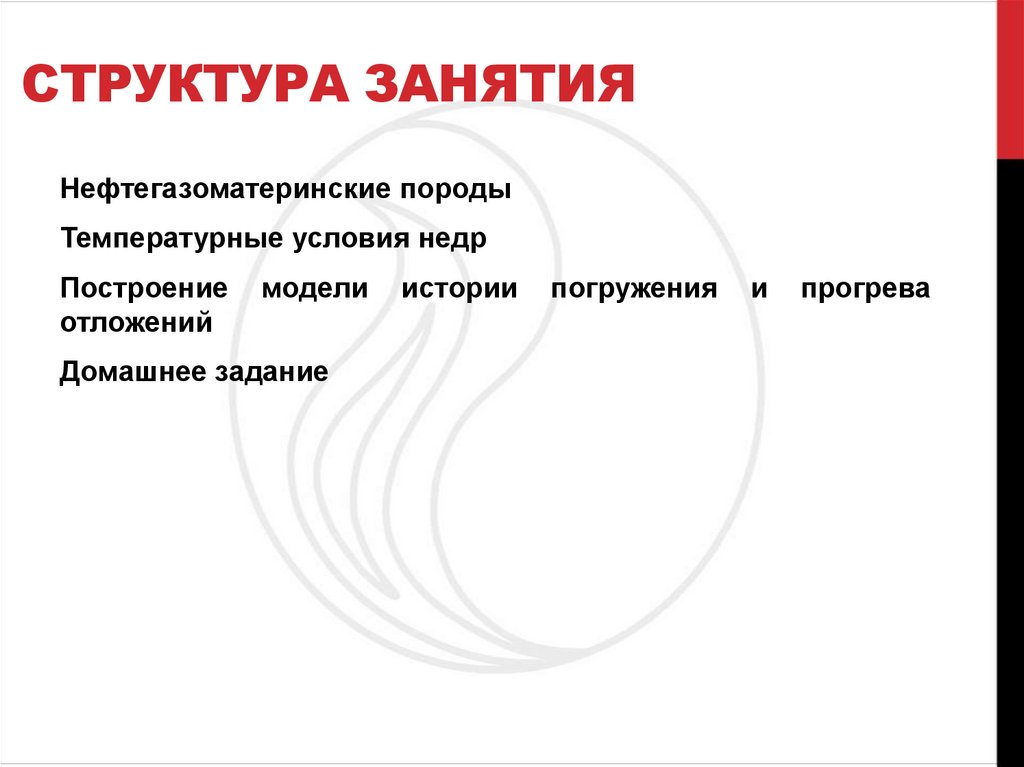

СТРУКТУРА ЗАНЯТИЯ
Нефтегазоматеринские породы
Температурные условия недр
Построение
отложений
модели
Домашнее задание
истории
погружения
и
прогрева

3.

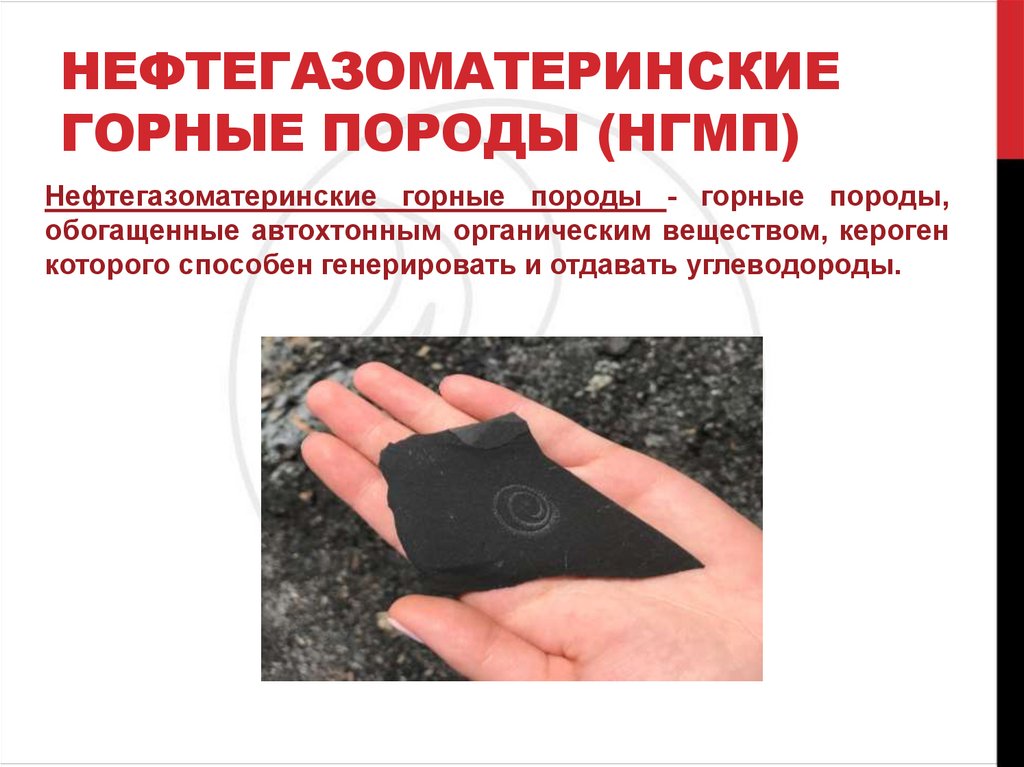

НЕФТЕГАЗОМАТЕРИНСКИЕ
ГОРНЫЕ ПОРОДЫ (НГМП)
Нефтегазоматеринские горные породы - горные породы,
обогащенные автохтонным органическим веществом, кероген
которого способен генерировать и отдавать углеводороды.

4.

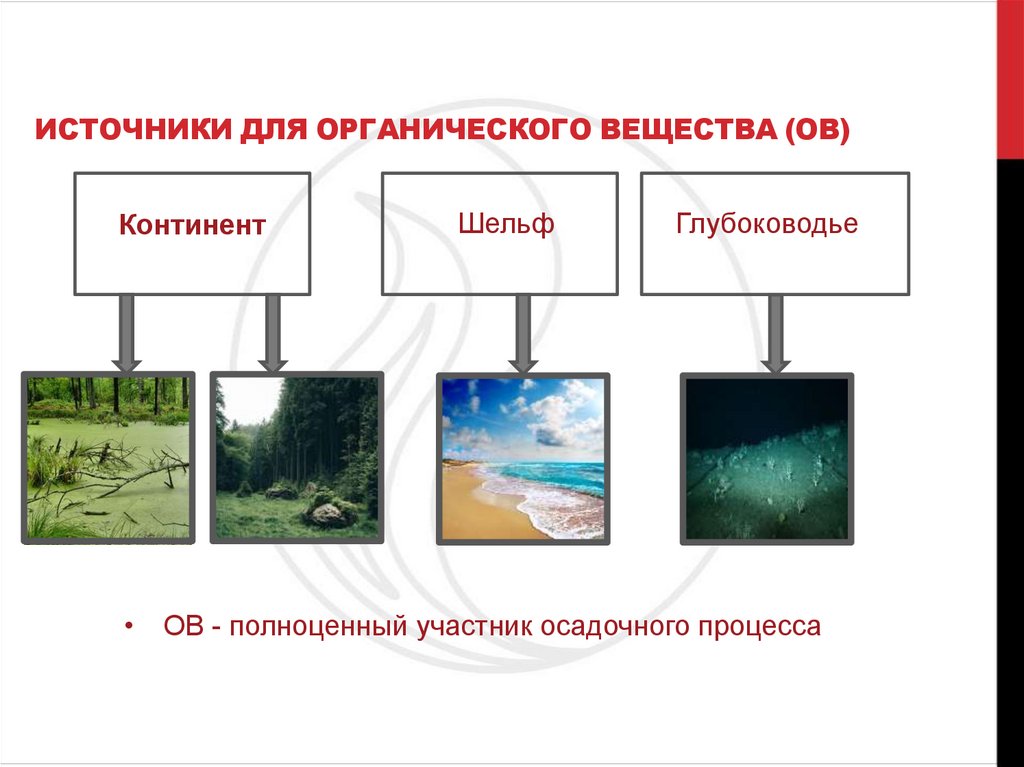

ИСТОЧНИКИ ДЛЯ ОРГАНИЧЕСКОГО ВЕЩЕСТВА (ОВ)
Континент
Шельф
Глубоководье
• ОВ - полноценный участник осадочного процесса

5.

ТИПЫ КЕРОГЕНА
Шельф
Континент
I
III
Глубоководье
II

6.

ОБЩАЯ СХЕМА ЭВОЛЮЦИИ ОРГАНИЧЕСКОГО ВЕЩЕСТВА С
МОМЕНТА
ЕГО
ОТЛОЖЕНИЯ
ДО
НАЧАЛА
МЕТАМОРФИЗМА(ТИССО, ВЕЛЬТЕ, 1981)
У - углеводы;
АК аминокислоты; ФК
- фульвокислоты;
ГК - гуминовые
кислоты; Л липиды; УВ углеводороды;
NSO - N-, S-, Oсодержащие
гетеросоединения
(не углеводороды)

7.

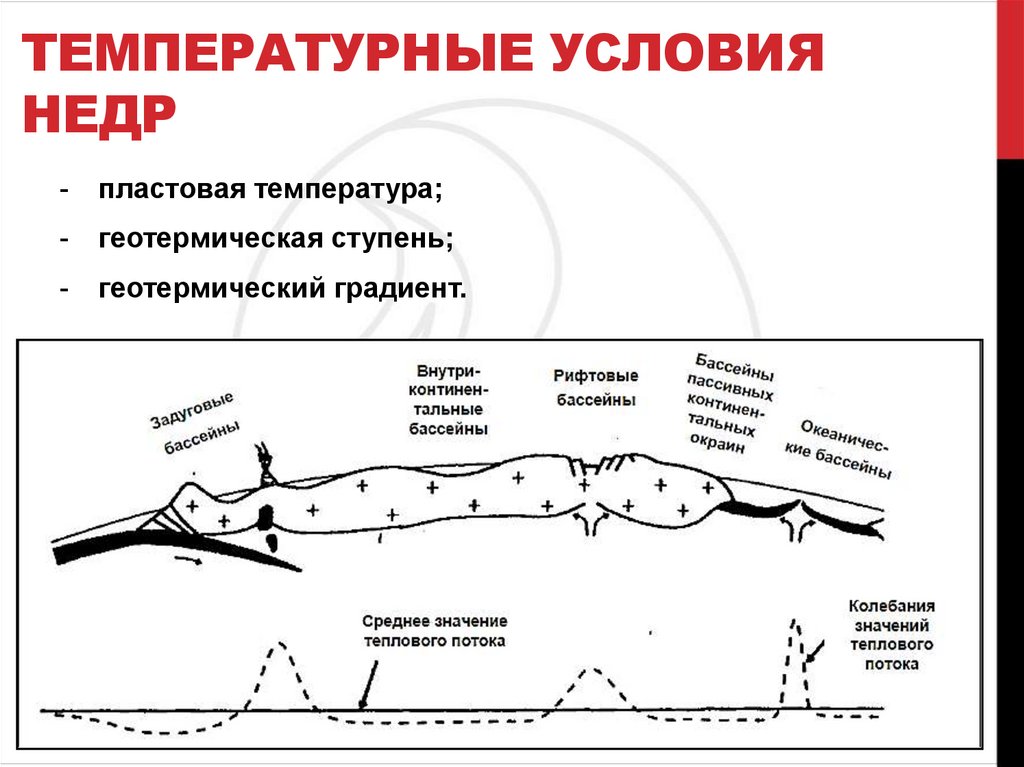

ТЕМПЕРАТУРНЫЕ УСЛОВИЯ
НЕДР
-
пластовая температура;
-
геотермическая ступень;
-
геотермический градиент.

8.

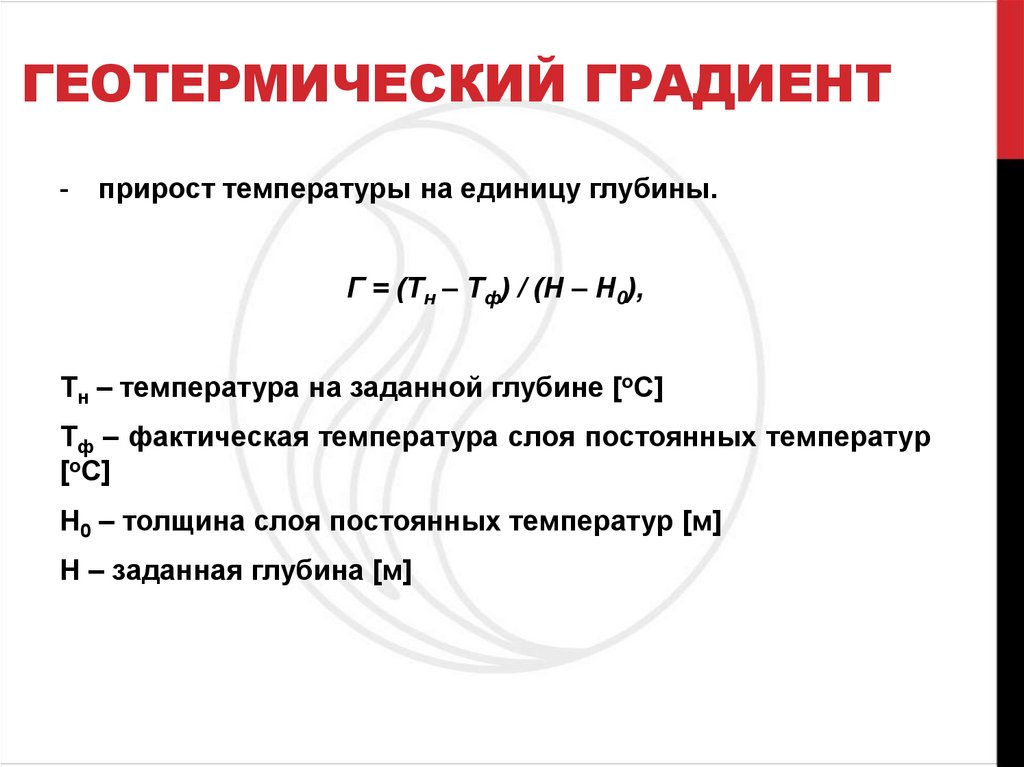

ГЕОТЕРМИЧЕСКИЙ ГРАДИЕНТ
-
прирост температуры на единицу глубины.
Г = (Тн – Тф) / (Н – Н0),
Тн – температура на заданной глубине [оС]
Тф – фактическая температура слоя постоянных температур
[оС]
Н0 – толщина слоя постоянных температур [м]
Н – заданная глубина [м]

9.

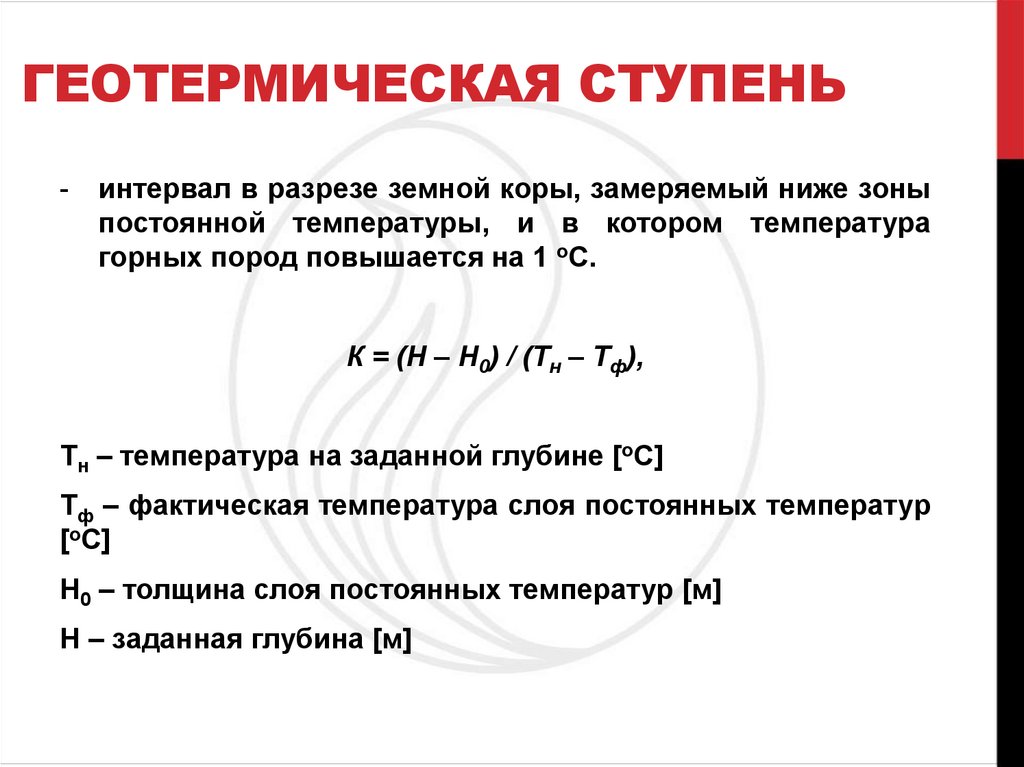

ГЕОТЕРМИЧЕСКАЯ СТУПЕНЬ
-
интервал в разрезе земной коры, замеряемый ниже зоны
постоянной температуры, и в котором температура
горных пород повышается на 1 оС.
К = (Н – Н0) / (Тн – Тф),
Тн – температура на заданной глубине [оС]
Тф – фактическая температура слоя постоянных температур
[оС]
Н0 – толщина слоя постоянных температур [м]
Н – заданная глубина [м]

10.

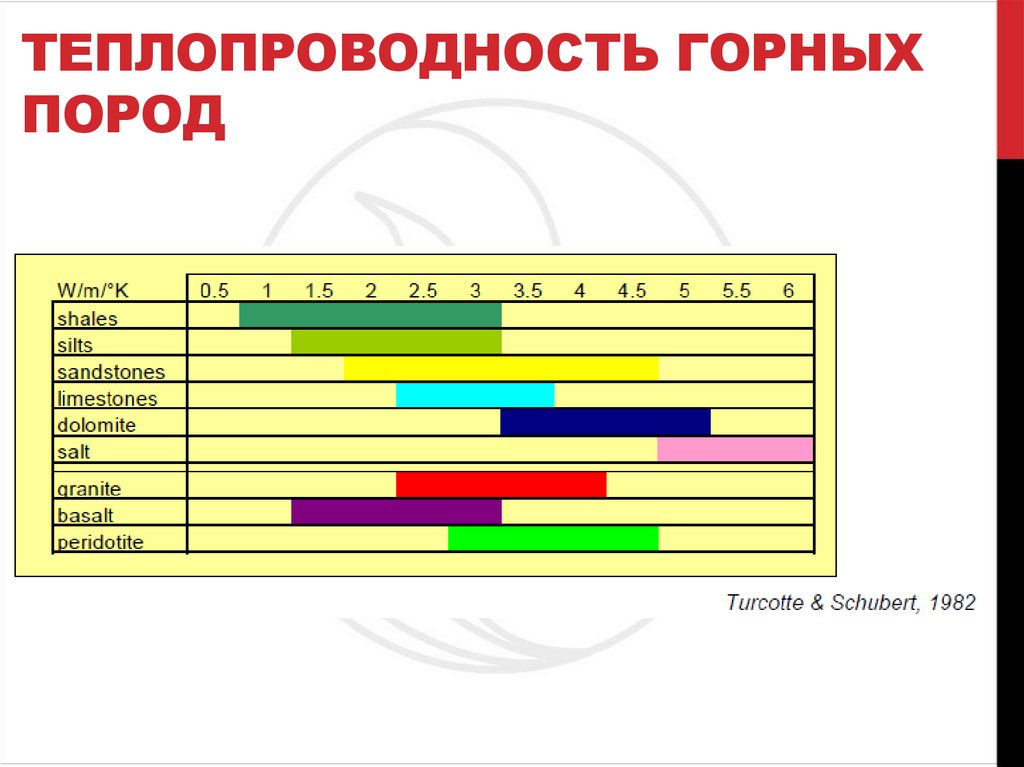

ТЕПЛОПРОВОДНОСТЬ ГОРНЫХ
ПОРОД

11.

ИСХОДНЫЕ ДАННЫЕ
Вскрытый скважиной разрез (установлено отсутствие
перерывов в осадконакоплении); геотермический градиент
(Г), рассчитанный по результатам замеров пластовых
температур в скважине; возраст нефтематеринских пород,
идентифицированных в разрезе скважины с помощью
комплексного геохимического исследования органического
вещества пород.
Возраст
N-Q
P3
P2
P1
K2
K1
J3
J2
J1
T3
T2
T1
Мощность, м
350
300
400
550
450
300
500
100
250
200
350
150
Литологическое описание пород
песчаники
алевролиты
равномерное переслаивание аргиллитов и алевролитов
известняки глинистые
аргиллиты
песчаники
алевролиты
аргиллиты
неравномерное переслаивание аргиллитов и алевролитов
алевролиты с прослоями песчаников
песчаники
алевролиты

12.

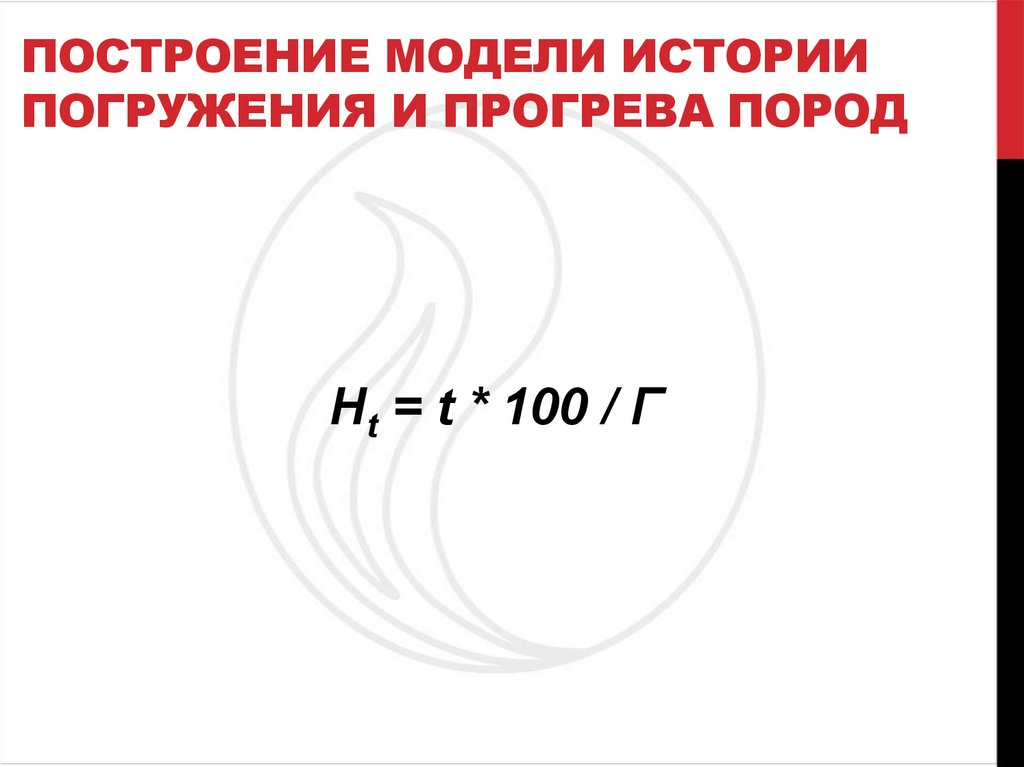

ПОСТРОЕНИЕ МОДЕЛИ ИСТОРИИ
ПОГРУЖЕНИЯ И ПРОГРЕВА ПОРОД
Нt = t * 100 / Г

13.

ПОСТРОЕНИЕ МОДЕЛИ ИСТОРИИ
ПОГРУЖЕНИЯ И ПРОГРЕВА ПОРОД

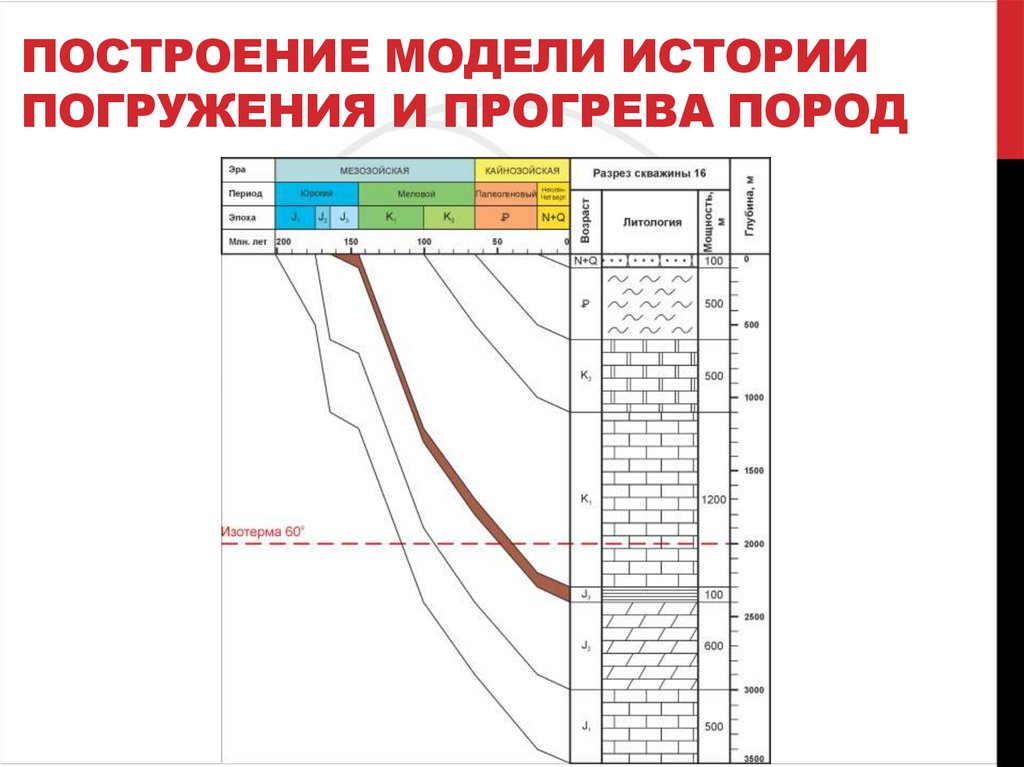

14.

ПОСТРОЕНИЕ МОДЕЛИ ИСТОРИИ
ПОГРУЖЕНИЯ И ПРОГРЕВА ПОРОД

15.

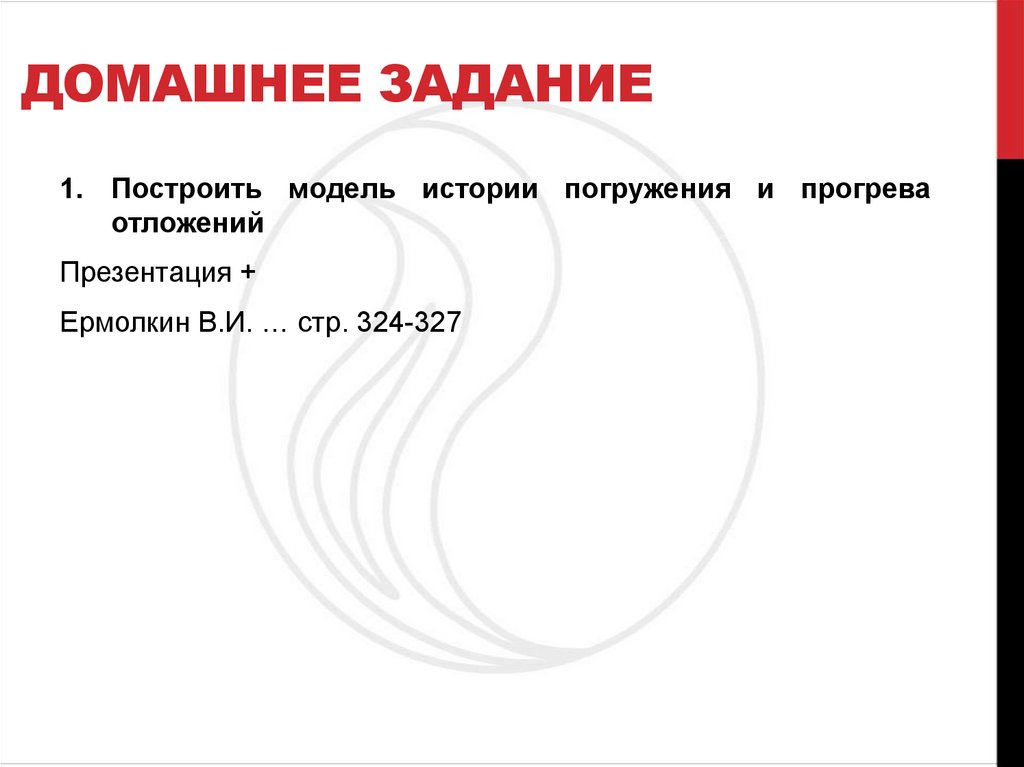

ДОМАШНЕЕ ЗАДАНИЕ
1. Построить модель истории погружения и прогрева
отложений
Презентация +
Ермолкин В.И. … стр. 324-327

16.

БЛАГОДАРЮ ЗА ВНИМАНИЕ!
