Маркировка

1. 10.3 Маркировка

Исраилов Рафаэль

2. Общие сведения

Требования к приемке маркировки.
Маркировкой обеспечивается как идентификация изделия, так и его
отслеживаемость. Маркировка помогает при сборке, управлении
технологическим процессом, и обслуживании в условиях эксплуатации.
В примеры маркировки этого раздела включены:
• А) Электронные сборки;
• Б) Модули и стойки.

3. Нанесение маркировки травлением

Образец-класс 1,2,3
• Линии, формирующие символ, имеют резкие
очертания и равную ширину.
• Между символами маркировки и активными
проводниками обеспечены требования к мин.
Требованию.
Приемка – класс 1,2,3
• Кромки линий, формирующих символ, могут
быть слегка неровными.
• Ширина линий, формирующих символ, может
быть уменьшена на величину до 50%.
Дефект: класс 1,2,3
• Неразборчивость символов маркировки.

4. Нанесение маркировки методом трафаретной печати

Образец-класс 1,2,3
• Каждая цифра или буква завершена.
• Имеются в наличии и различимы знаки полярности
и ориентации.
• Отсутствуют сдвоенные изображения.
Дефект: класс 1,2,3
• Присутствующая на контактной площадке краска
препятствует образованию паяных соединений
компонентов в соответствии с требованиями таблиц
7-3, 7-6 или 7-7.

5. Нанесение маркировки методом трафаретной печати

Приемка – класс 1
• Маркировка смазана или расплывчата, однако еще
разборчива.
• Сдвоенные изображения, которые можно
разобрать.
Дефект: класс 1,2,3
• Отсутствие или неразборчивость знаков в
маркировке.
• Свободные участки символов заполнены и
неразборчивы

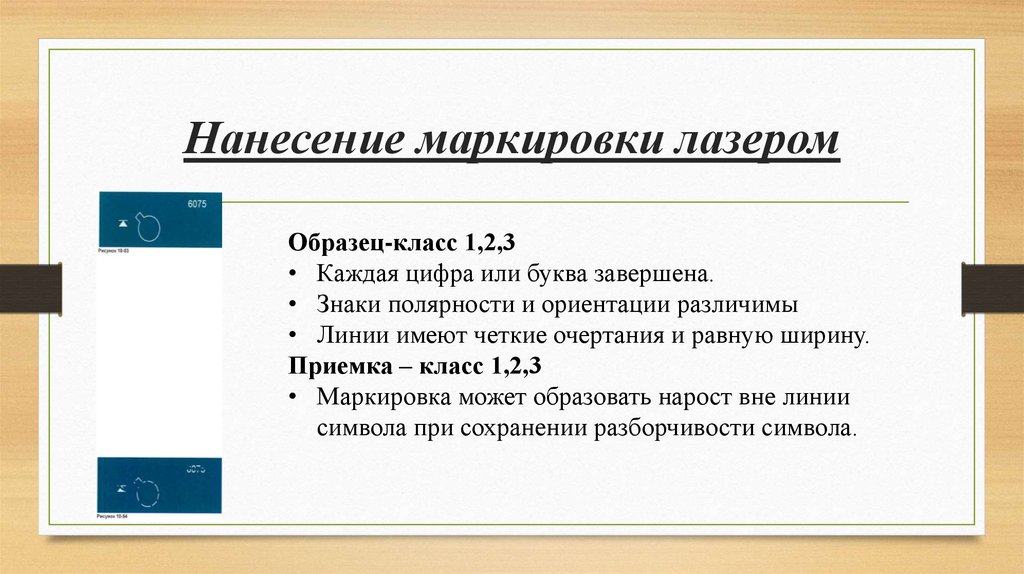

6. Нанесение маркировки лазером

Образец-класс 1,2,3
• Каждая цифра или буква завершена.
• Знаки полярности и ориентации различимы
• Линии имеют четкие очертания и равную ширину.
Приемка – класс 1,2,3
• Маркировка может образовать нарост вне линии
символа при сохранении разборчивости символа.

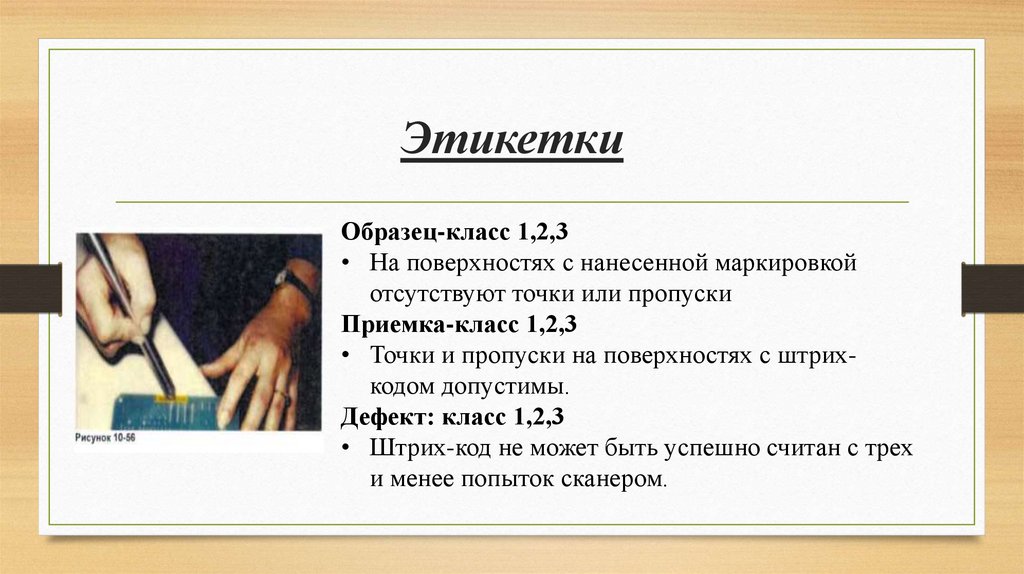

7. Этикетки

Образец-класс 1,2,3
• На поверхностях с нанесенной маркировкой
отсутствуют точки или пропуски
Приемка-класс 1,2,3
• Точки и пропуски на поверхностях с штрихкодом допустимы.
Дефект: класс 1,2,3
• Штрих-код не может быть успешно считан с трех
и менее попыток сканером.
