Азимуты. Румбы

1.

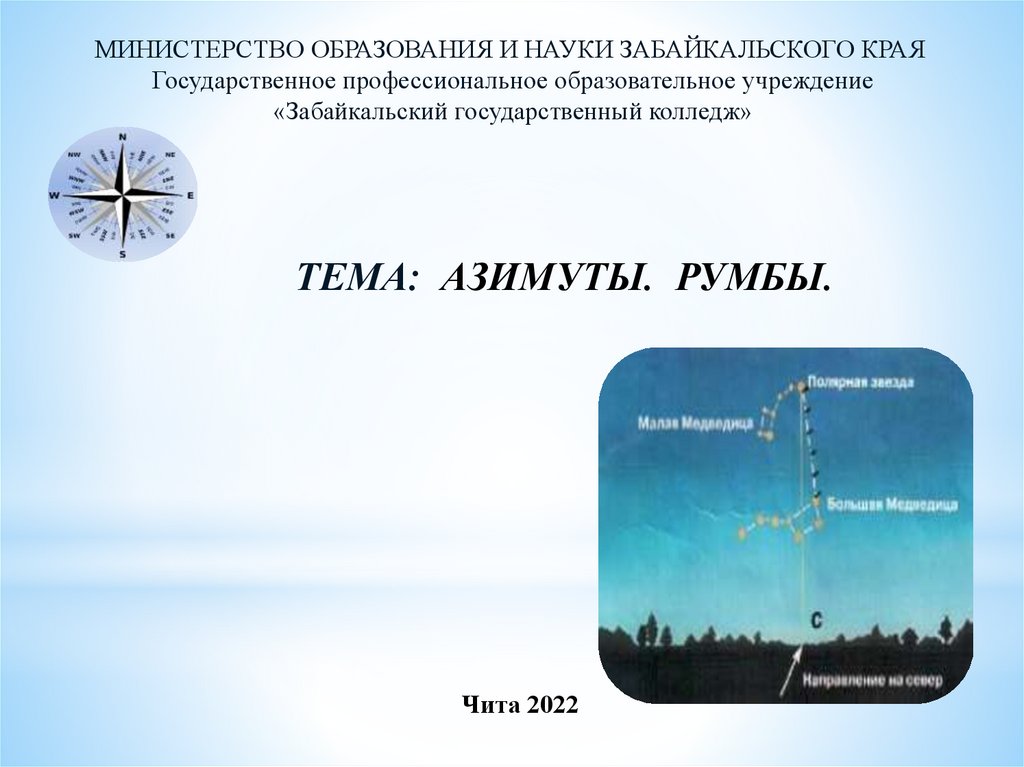

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ ЗАБАЙКАЛЬСКОГО КРАЯ
Государственное профессиональное образовательное учреждение
«Забайкальский государственный колледж»
ТЕМА: АЗИМУТЫ. РУМБЫ.
Чита 2022

2.

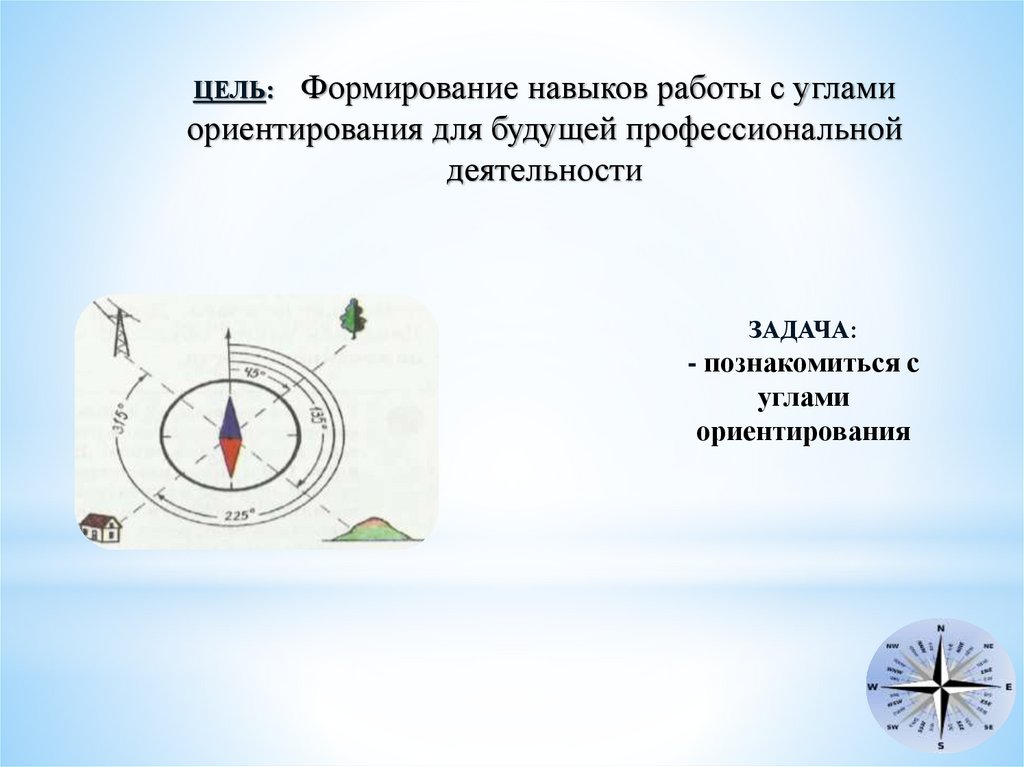

Формирование навыков работы с углами
ориентирования для будущей профессиональной
деятельности
ЦЕЛЬ:
ЗАДАЧА:
- познакомиться с
углами
ориентирования

3.

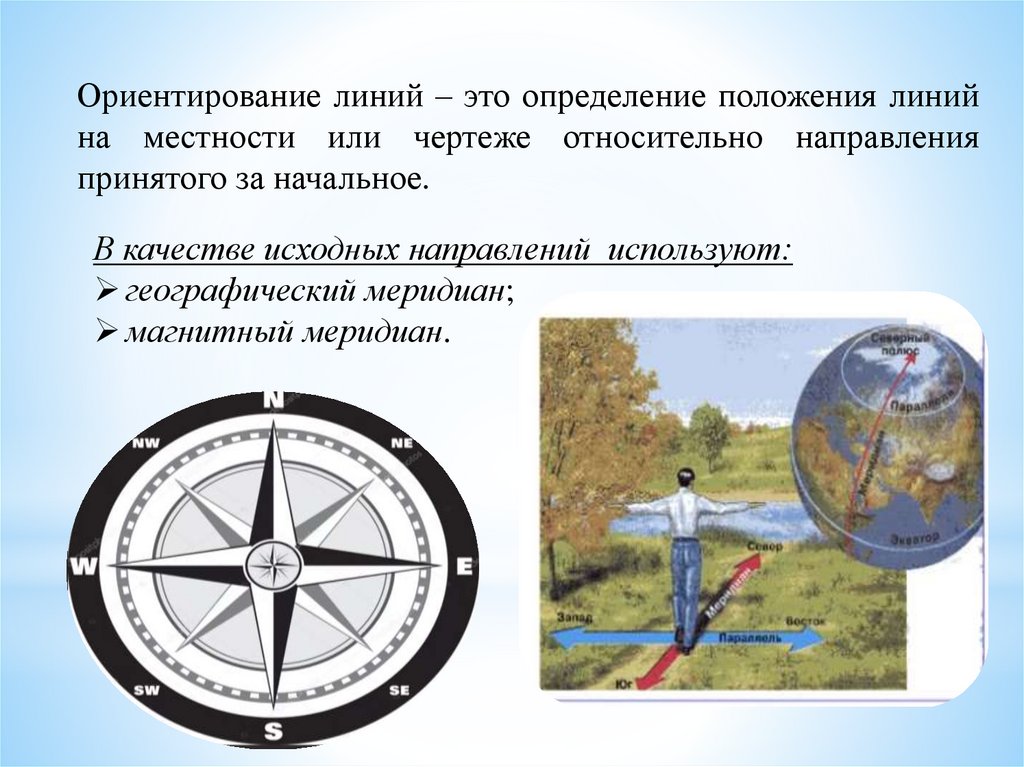

Ориентирование линий – это определение положения линий
на местности или чертеже относительно направления
принятого за начальное.
В качестве исходных направлений используют:
географический меридиан;
магнитный меридиан.

4.

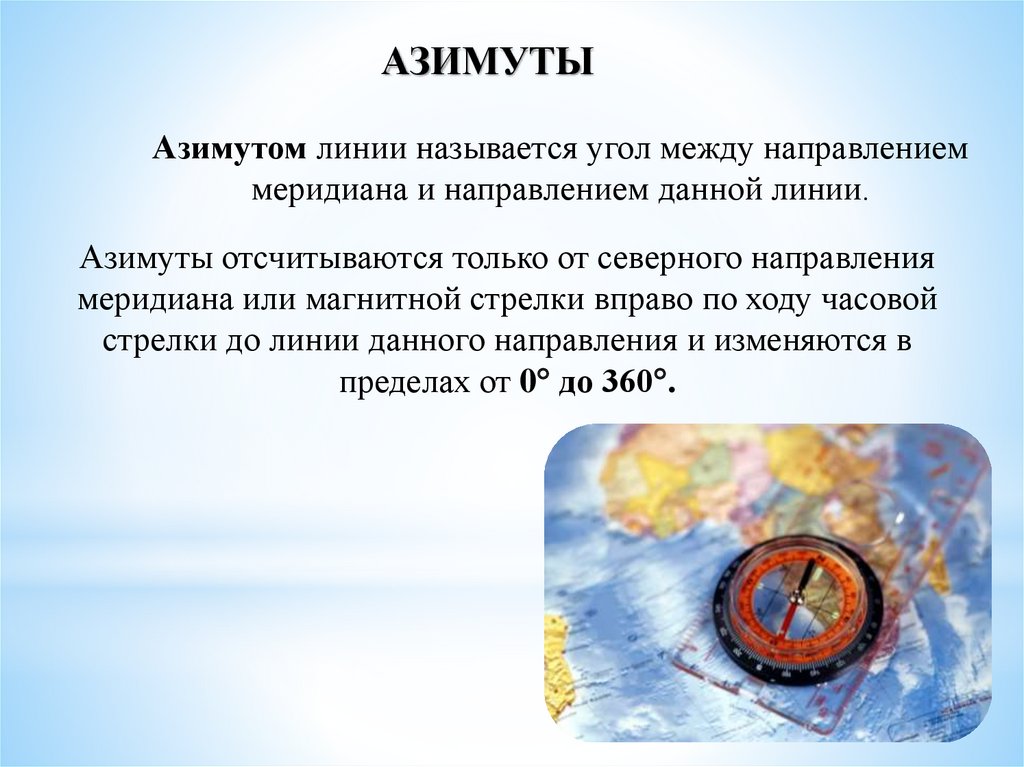

АЗИМУТЫ
Азимутом линии называется угол между направлением
меридиана и направлением данной линии.
Азимуты отсчитываются только от северного направления
меридиана или магнитной стрелки вправо по ходу часовой
стрелки до линии данного направления и изменяются в
пределах от 0 до 360 .

5.

РУМБЫ
Румб – это угол,
составленный
направлением данной
линии с северным или
южным направлениями
линии меридиана.
Румбы являются острыми углами, изменяются от 0 до 90° и
сопровождаются названием четвертей относительно сторон света

6.

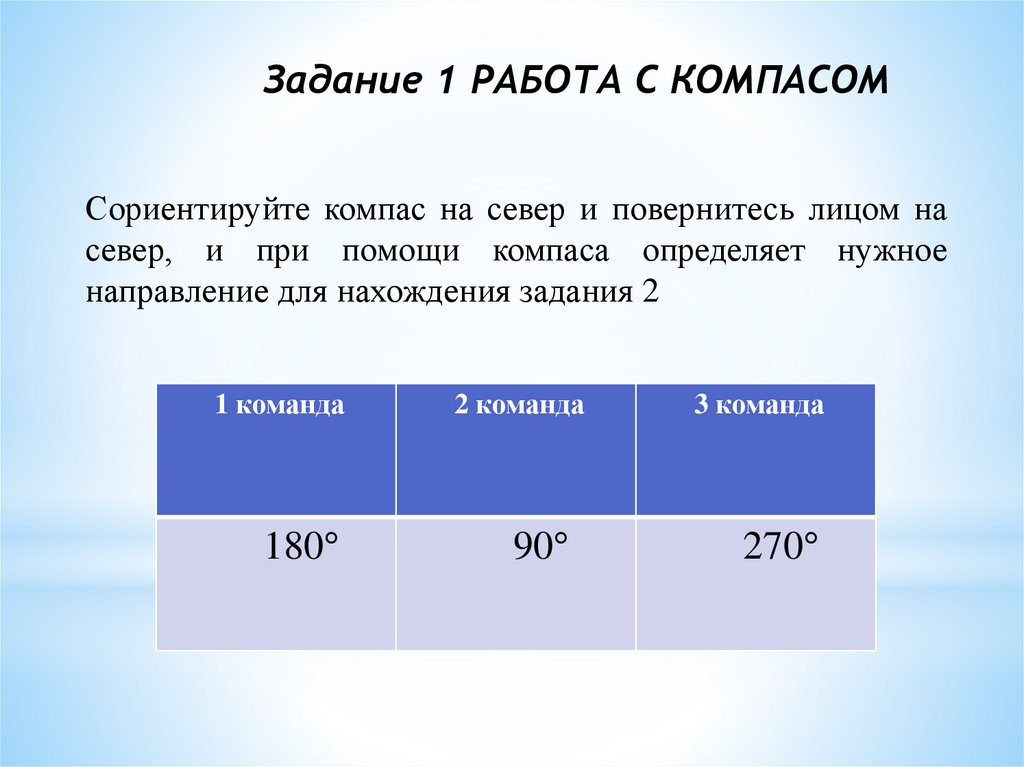

Задание 1 РАБОТА С КОМПАСОМ
Сориентируйте компас на север и повернитесь лицом на
север, и при помощи компаса определяет нужное
направление для нахождения задания 2
1 команда
180
2 команда
90
3 команда
270

7.

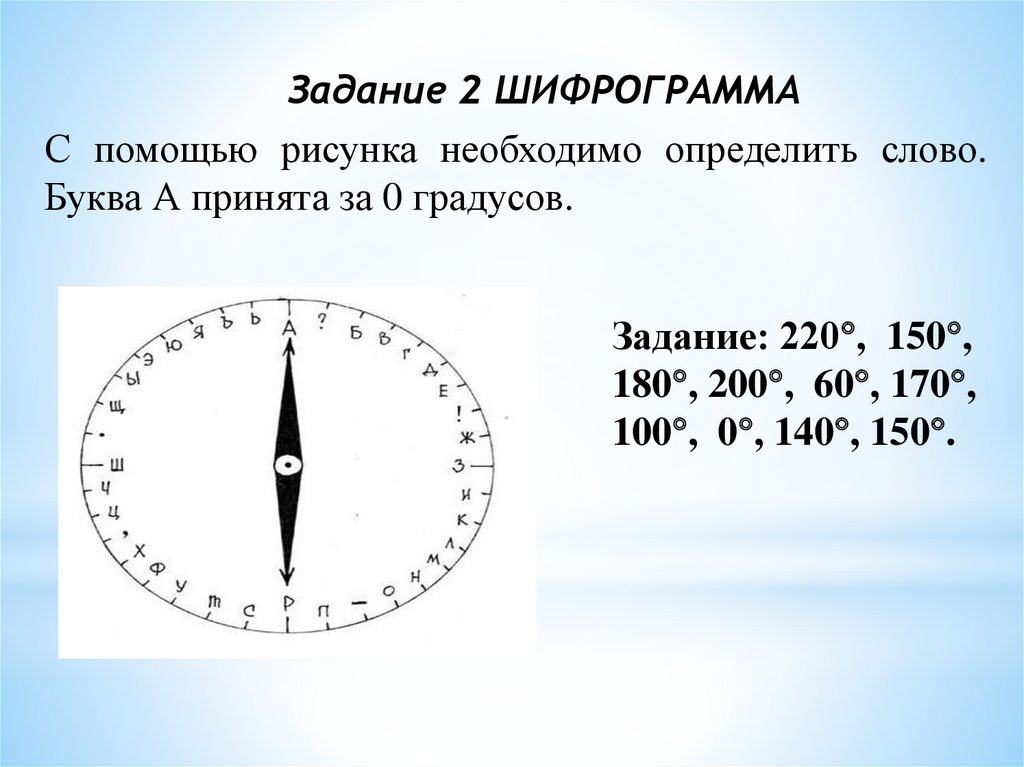

Задание 2 ШИФРОГРАММА
С помощью рисунка необходимо определить слово.
Буква А принята за 0 градусов.
Задание: 220 , 150 ,
180 , 200 , 60 , 170 ,
100 , 0 , 140 , 150 .

8.

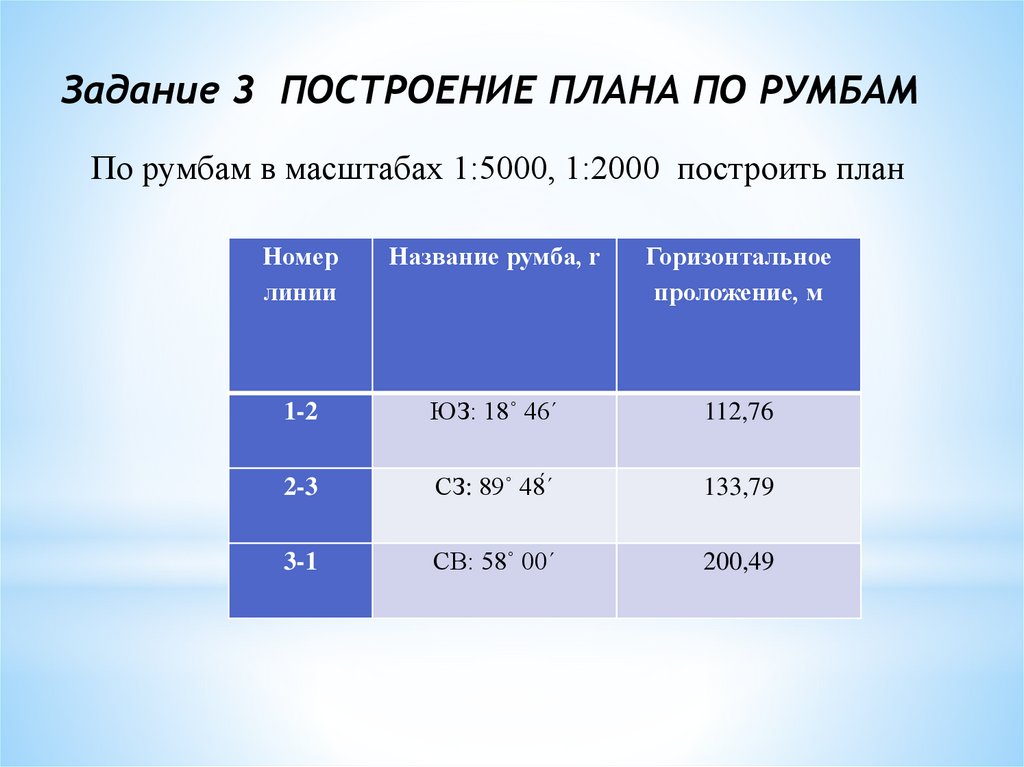

Задание 3 ПОСТРОЕНИЕ ПЛАНА ПО РУМБАМ
По румбам в масштабах 1:5000, 1:2000 построить план
Номер
линии
Название румба, r
Горизонтальное
проложение, м
1-2
ЮЗ: 18˚ 46΄
112,76
2-3
СЗ: 89˚ 48́΄
133,79
3-1
СВ: 58˚ 00΄
200,49

9.

10.

СПАСИБО ЗА ВНИМАНИЕ!
