Разработка и исследование многоспектральной оптико-электронной системы

1. «Разработка и исследование многоспектральной оптико-электронной системы мониторинга лесных пожаров на основе метода

комплексирования
изображения»
Группа В42005с
Сахно Дмитрий Сергеевич
309775@niuitmo.ru
Руководитель ВКР Васильев А.С., к.т.н., доцент ф-та ИИФ, Университет ИТМО
Санкт-Петербург, 2022

2. Цель и задачи выпускной квалификационной работы

Цель работы:
• Разработка
двухканальной
оптико-электронной
системы,
предназначенной для обнаружения и мониторинга лесных
пожаров на ранее стадии.
Задачи:
• Рассмотреть проблематику детектирования возгораний.
• Исследовать и проанализировать существующие ОЭС
мониторинга обнаружения, а также применяемые методы
наблюдения.
• Выполнить выбор технических решений и элементной базы
образца системы.
• Разработать комплект конструкторской документации на систему.
• Провести
экспериментальное
исследование
методов
и
алгоритмов комплексирования разноспектральных изображений.
• Качественно оценить полученные данные.

3. Условия влияющие на возникновение и распространения огня

• Горение (нагрев – воспламенение – обугливание)
• Конвекция
• Излучение
• Проводимость
• Горючие материалы
• Погодные условия (ветер, влажность, температура воздуха)
• Время года (интенсивность ЧС)
• Рельеф
Фото ГУ МЧС России по Архангельской области от 16.05.2022

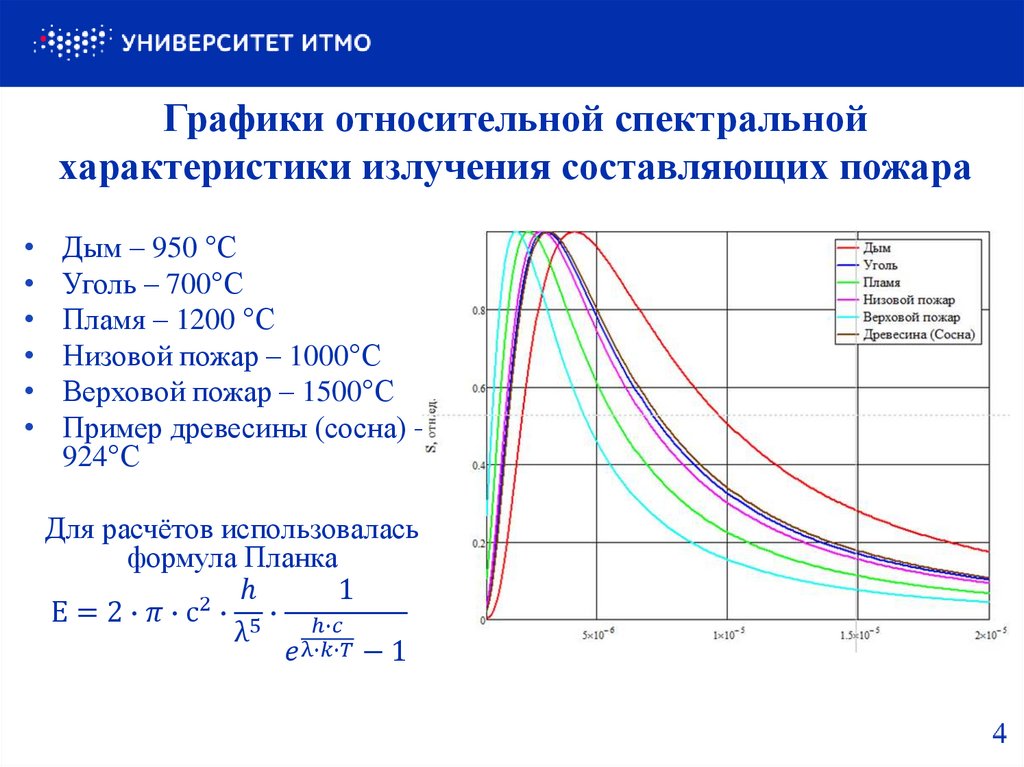

4. Графики относительной спектральной характеристики излучения составляющих пожара

Дым – 950 °С
Уголь – 700°С
Пламя – 1200 °С
Низовой пожар – 1000°С
Верховой пожар – 1500°С
Пример древесины (сосна) –
924°С
Для расчётов использовалась
формула Планка
ℎ
1
2
Е = 2 ∙
