Движение и повороты

1. Движение и повороты

Занятие 12

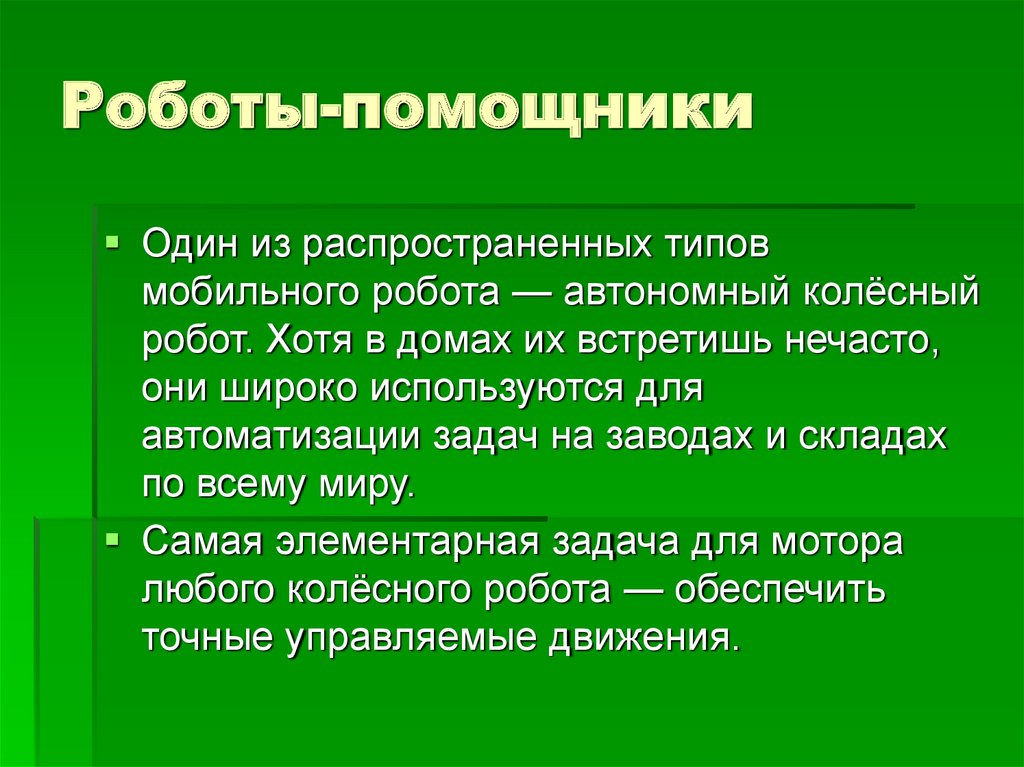

2. Роботы-помощники

Один из распространенных типов
мобильного робота — автономный колёсный
робот. Хотя в домах их встретишь нечасто,
они широко используются для
автоматизации задач на заводах и складах
по всему миру.
Самая элементарная задача для мотора
любого колёсного робота — обеспечить
точные управляемые движения.

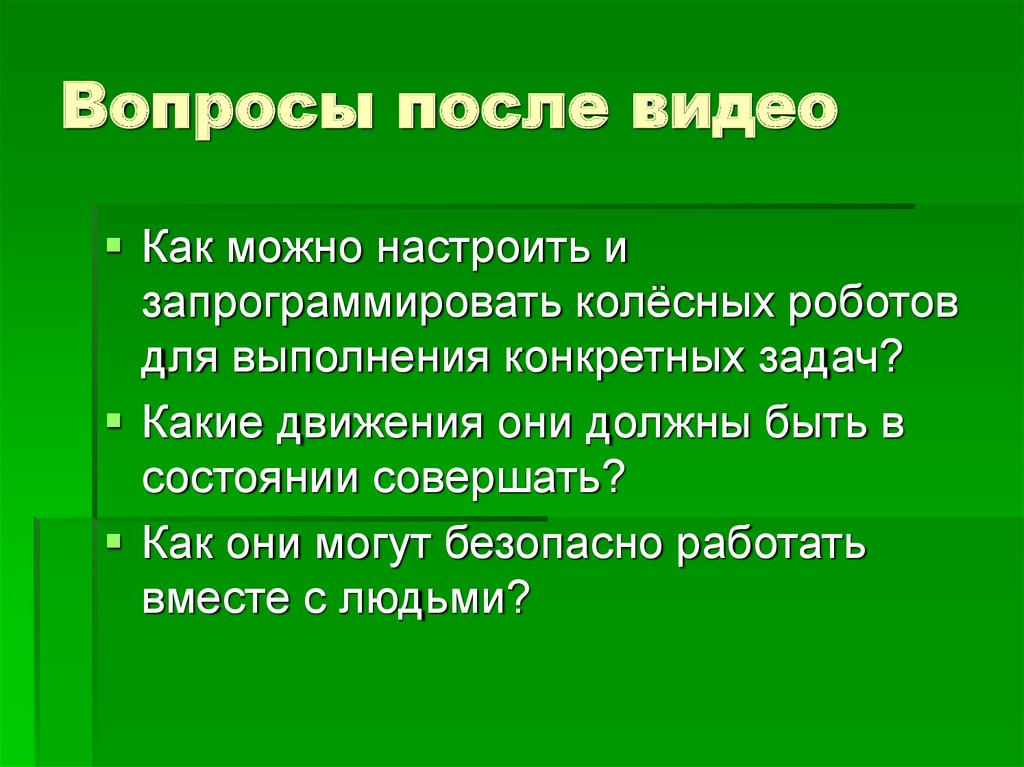

3. Вопросы после видео

Как можно настроить и
запрограммировать колёсных роботов
для выполнения конкретных задач?
Какие движения они должны быть в
состоянии совершать?
Как они могут безопасно работать
вместе с людьми?

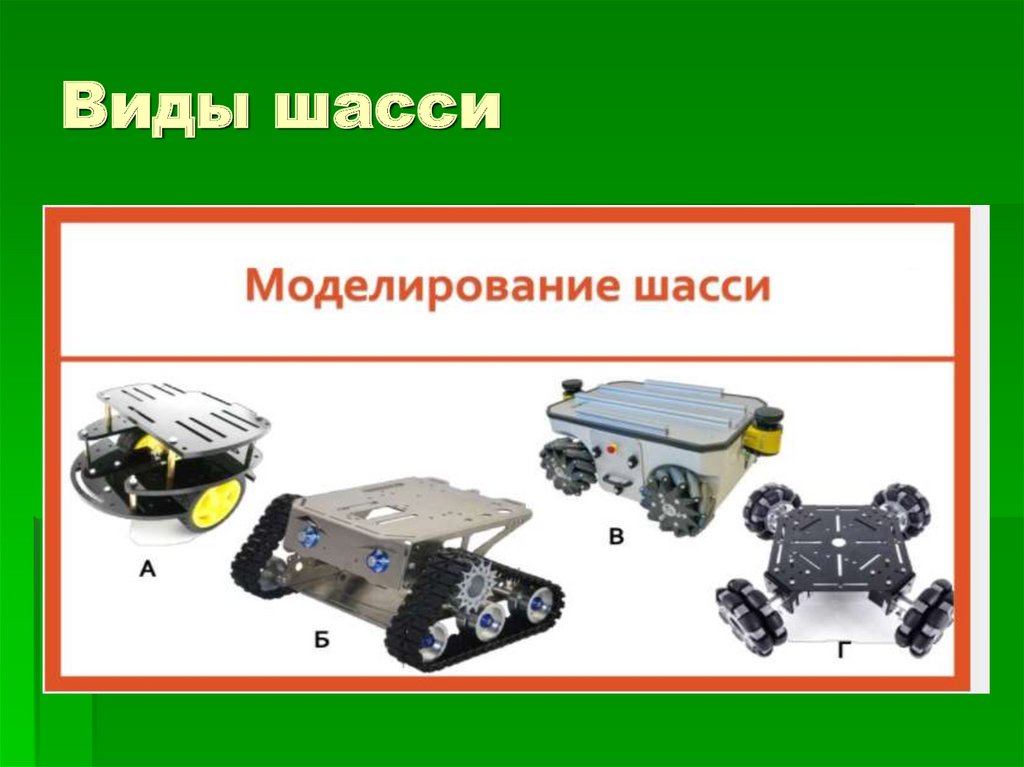

4. Виды шасси

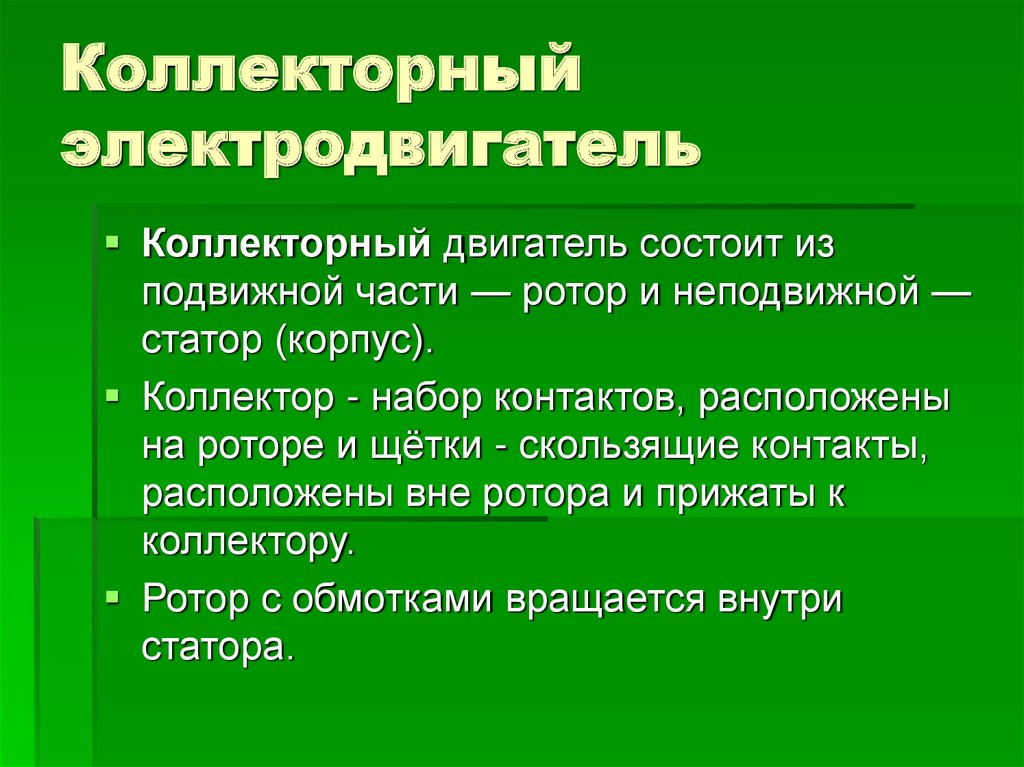

5. Коллекторный электродвигатель

Коллекторный двигатель состоит из
подвижной части — ротор и неподвижной —
статор (корпус).
Коллектор - набор контактов, расположены
на роторе и щётки - скользящие контакты,
расположены вне ротора и прижаты к
коллектору.
Ротор с обмотками вращается внутри
статора.

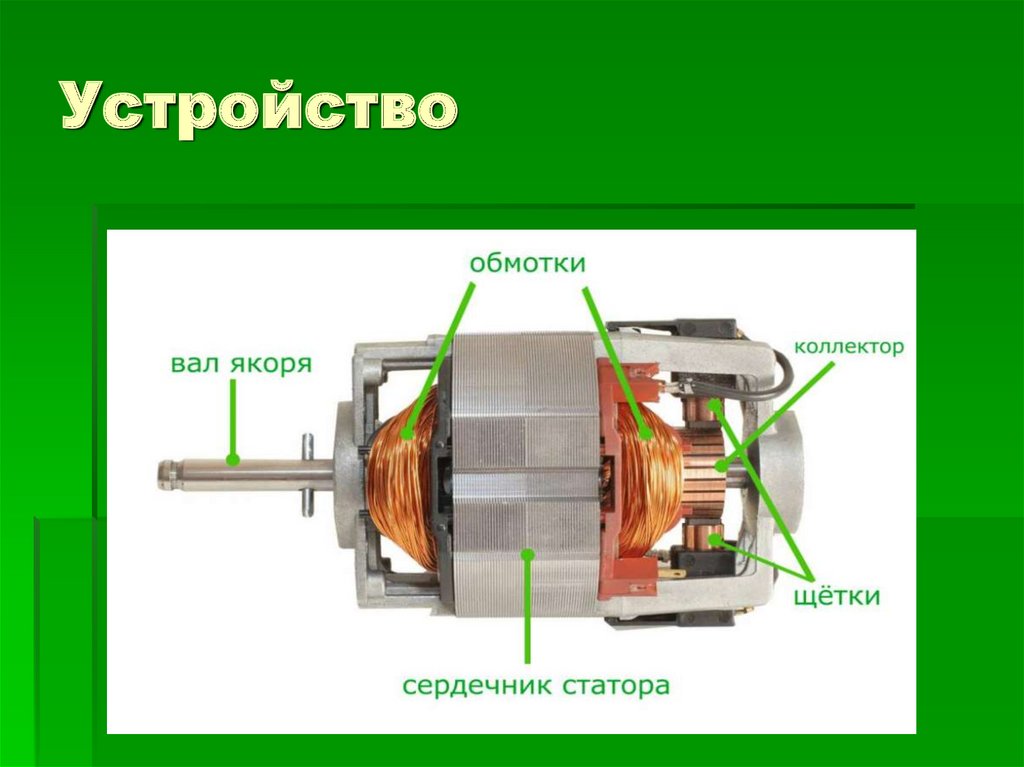

6. Устройство

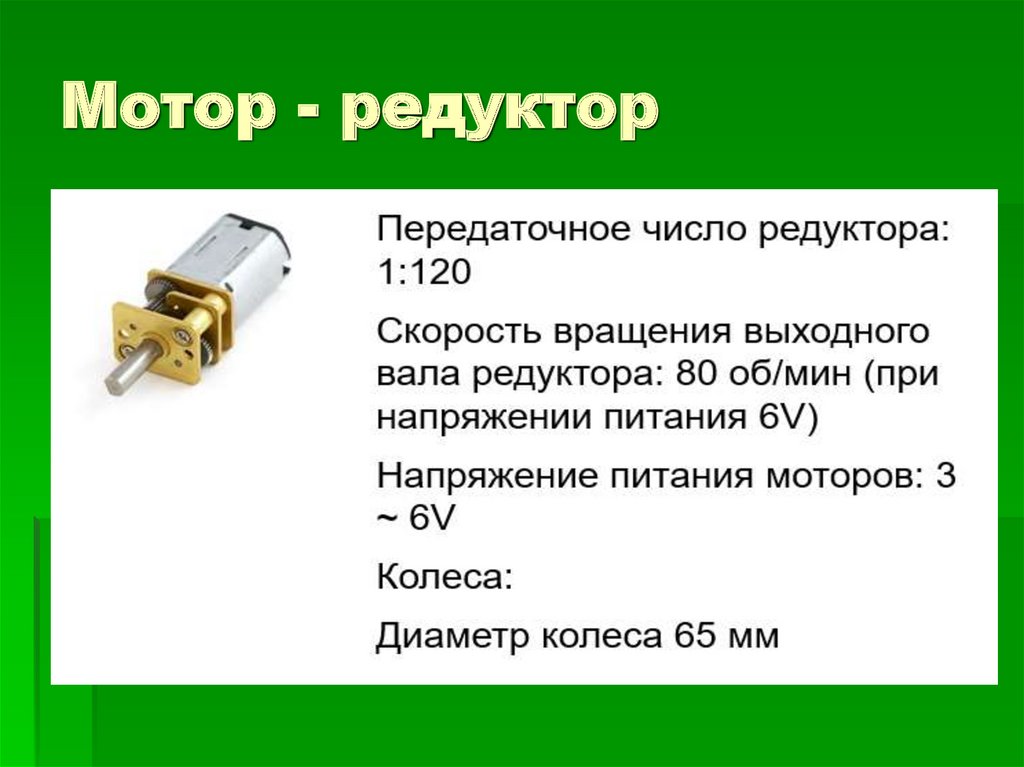

7. Мотор - редуктор

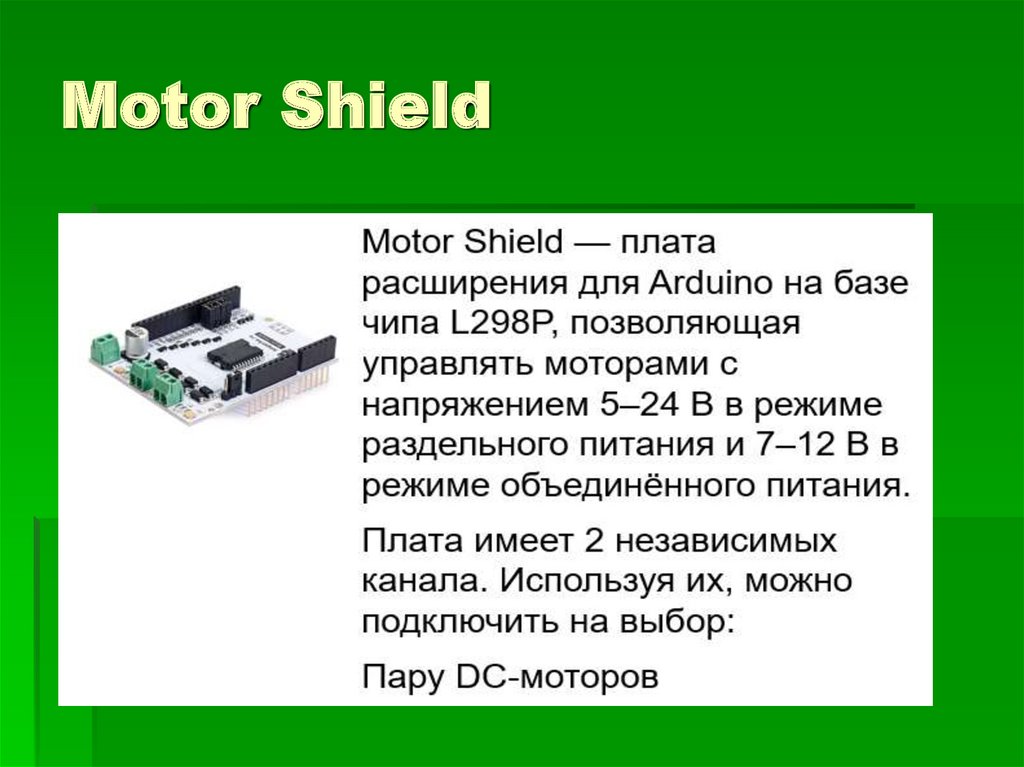

8. Motor Shield

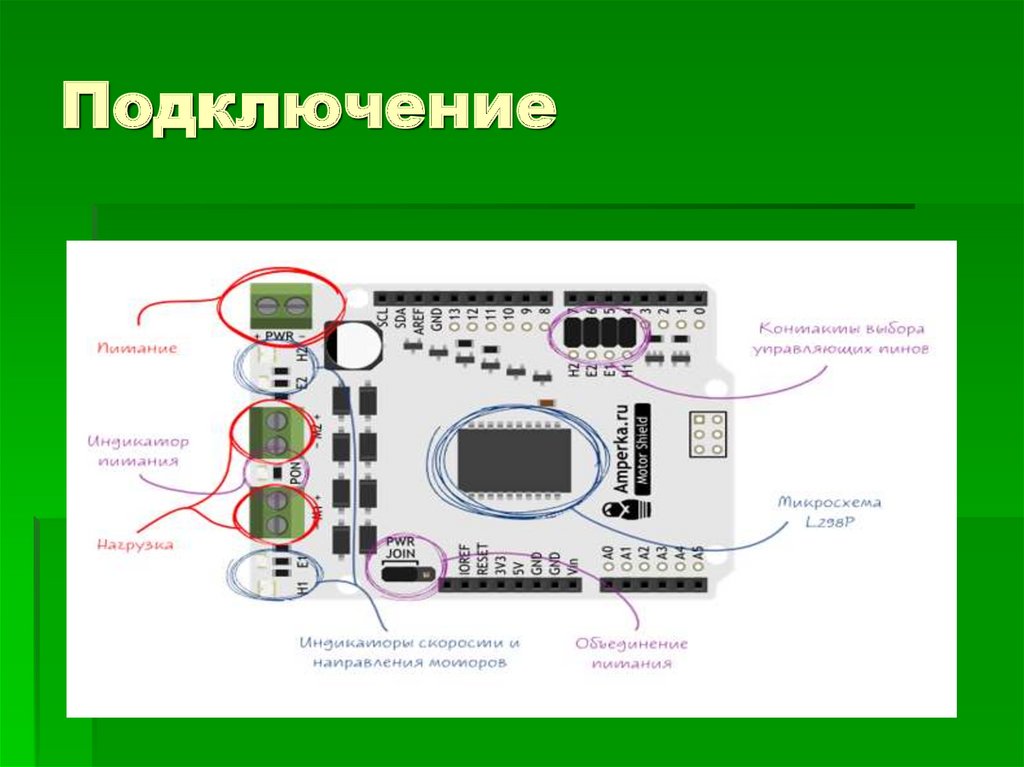

9. Подключение

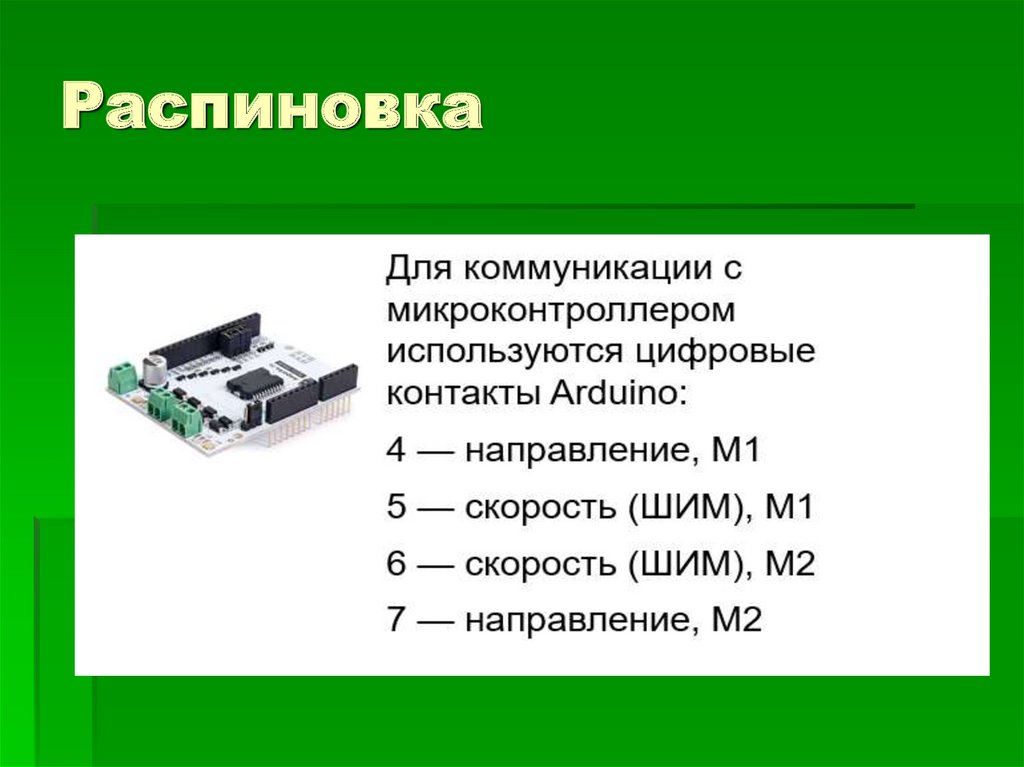

10. Распиновка

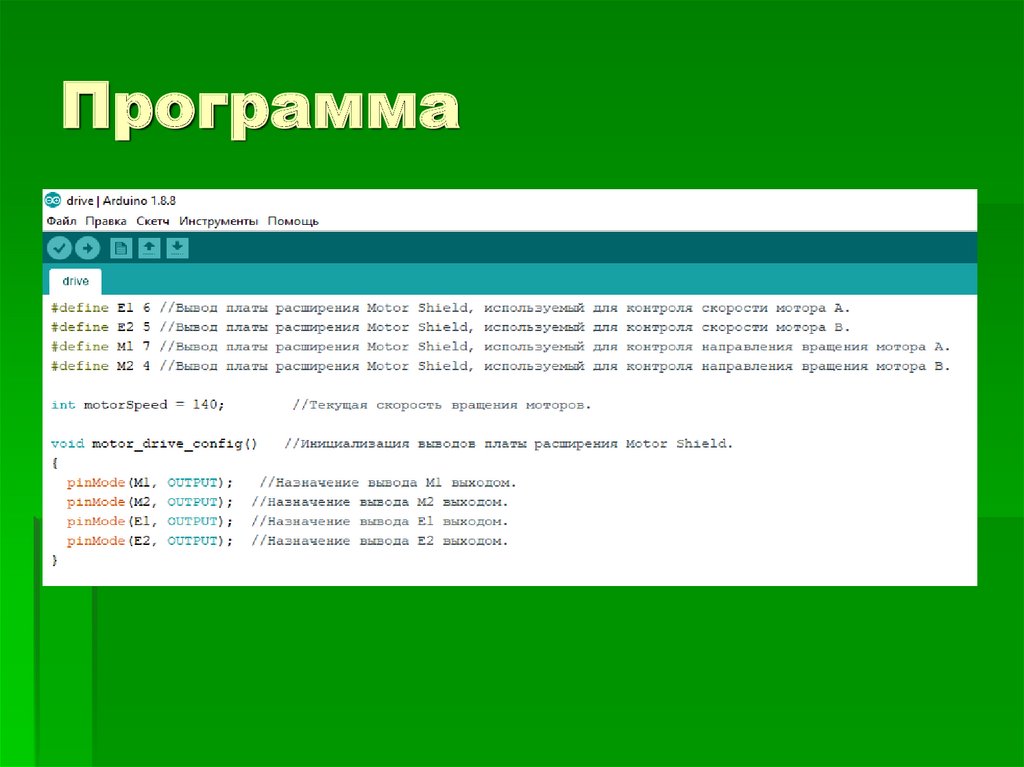

11. Программа

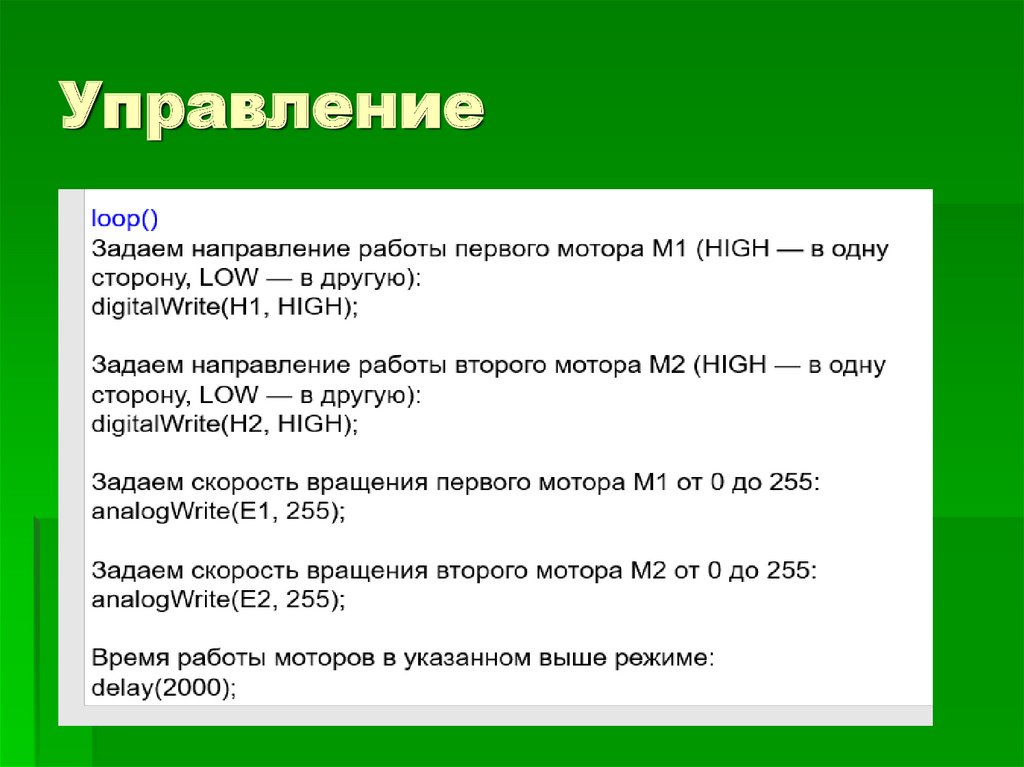

12. Управление

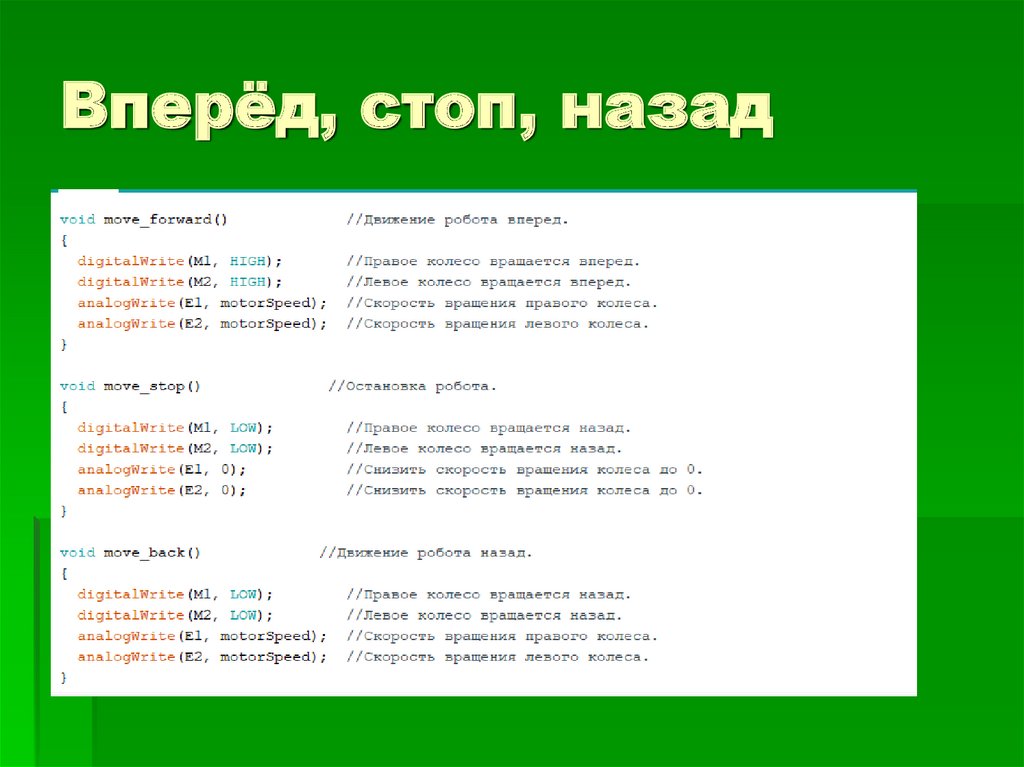

13. Вперёд, стоп, назад

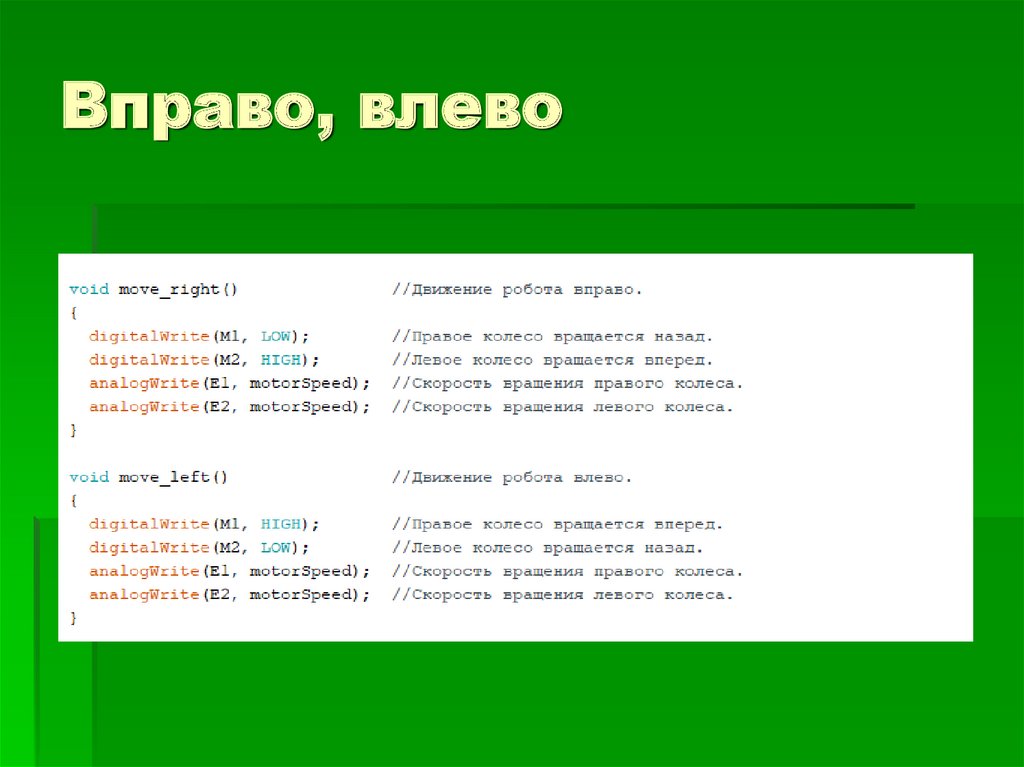

14. Вправо, влево

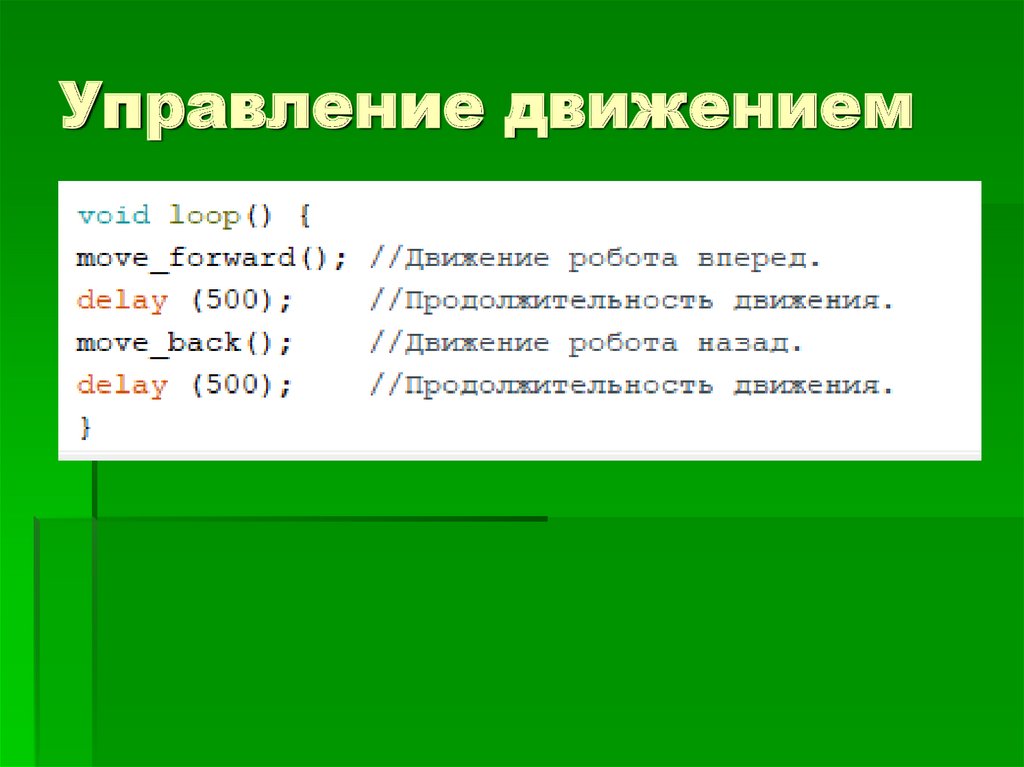

15. Управление движением
