Влагостойкость и водостойкость изоляции электротехнического оборудования

1. Влагостойкость и водостойкость изоляции электротехнического оборудования

Подготовил: студент группы
5АМ15 Бексултан Онггар

2.

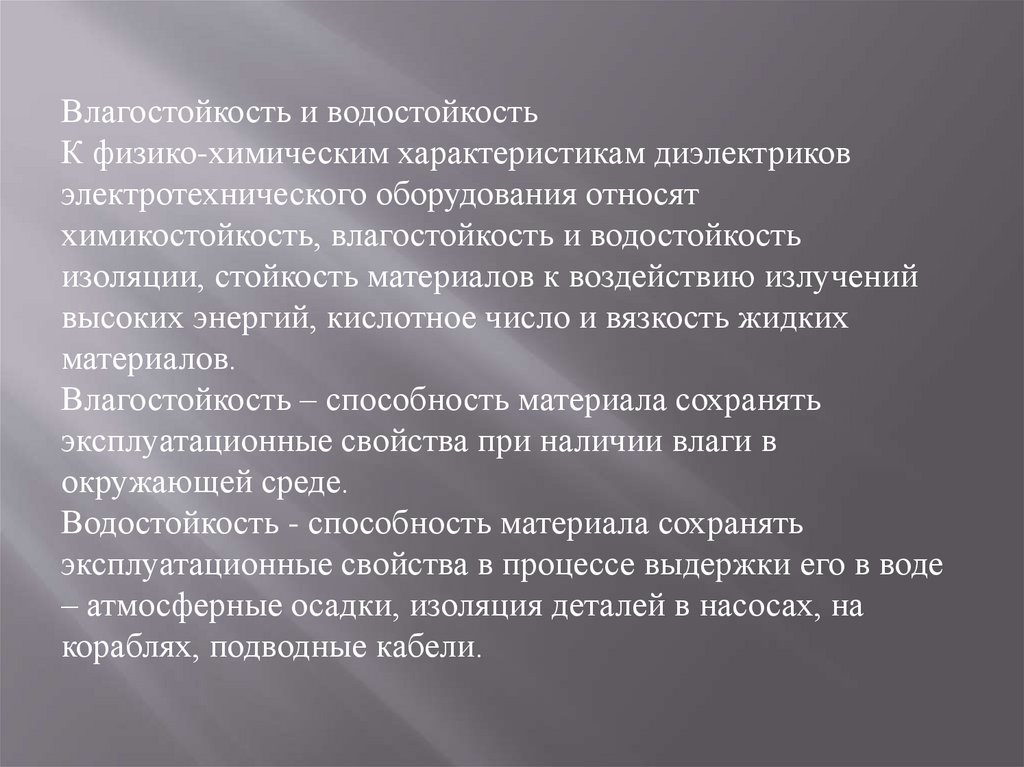

Влагостойкость и водостойкость
К физико-химическим характеристикам диэлектриков
электротехнического оборудования относят
химикостойкость, влагостойкость и водостойкость
изоляции, стойкость материалов к воздействию излучений
высоких энергий, кислотное число и вязкость жидких
материалов.
Влагостойкость – способность материала сохранять
эксплуатационные свойства при наличии влаги в
окружающей среде.
Водостойкость - способность материала сохранять
эксплуатационные свойства в процессе выдержки его в воде
– атмосферные осадки, изоляция деталей в насосах, на
кораблях, подводные кабели.

3.

Влагостойкие электрические изоляции должны
быть гидрофобны (несмачивание водой) и
негигроскопичны. Ярким представителем этого
класса является фторопласт. В принципе возможна
гидрофобизация путем создания защитных
покрытий. Влагостойкость диэлектрика
определяется его способностью сорбировать влагу
из окружающей среды. В процессе выдержки во
влажной атмосфере контролируют изменение,
таких параметров диэлектрика, как удельное
объемное сопротивление, электрическая
прочность, сопротивление изоляции и другие.

4.

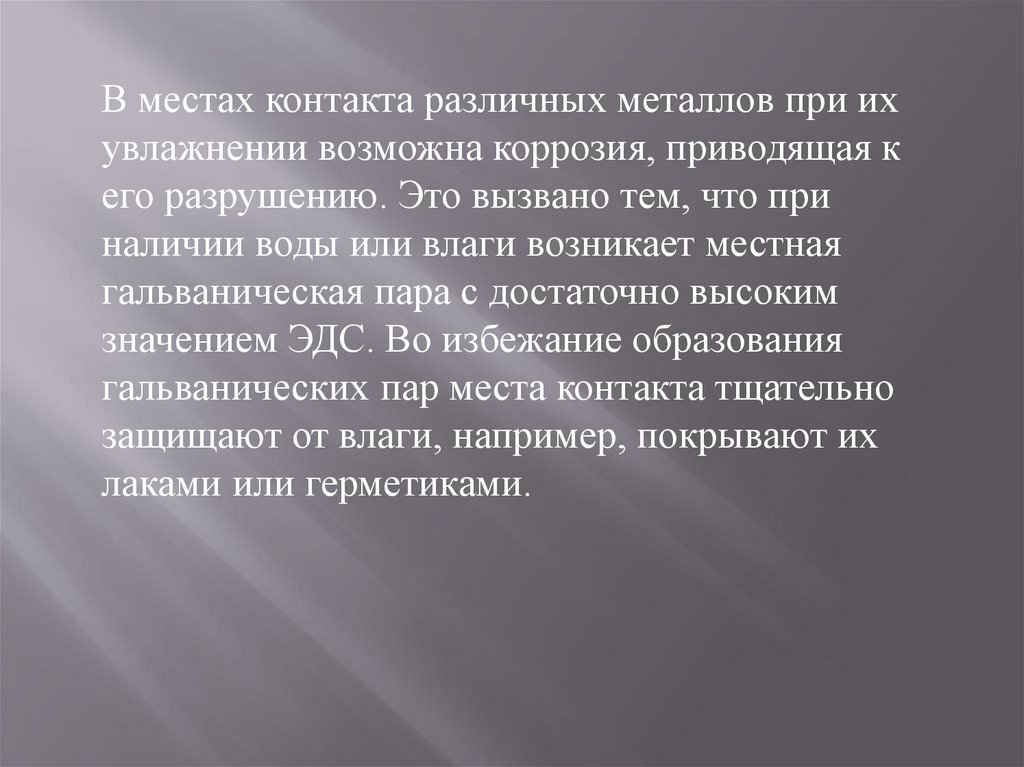

В местах контакта различных металлов при их
увлажнении возможна коррозия, приводящая к
его разрушению. Это вызвано тем, что при
наличии воды или влаги возникает местная
гальваническая пара с достаточно высоким
значением ЭДС. Во избежание образования
гальванических пар места контакта тщательно
защищают от влаги, например, покрывают их
лаками или герметиками.

5.

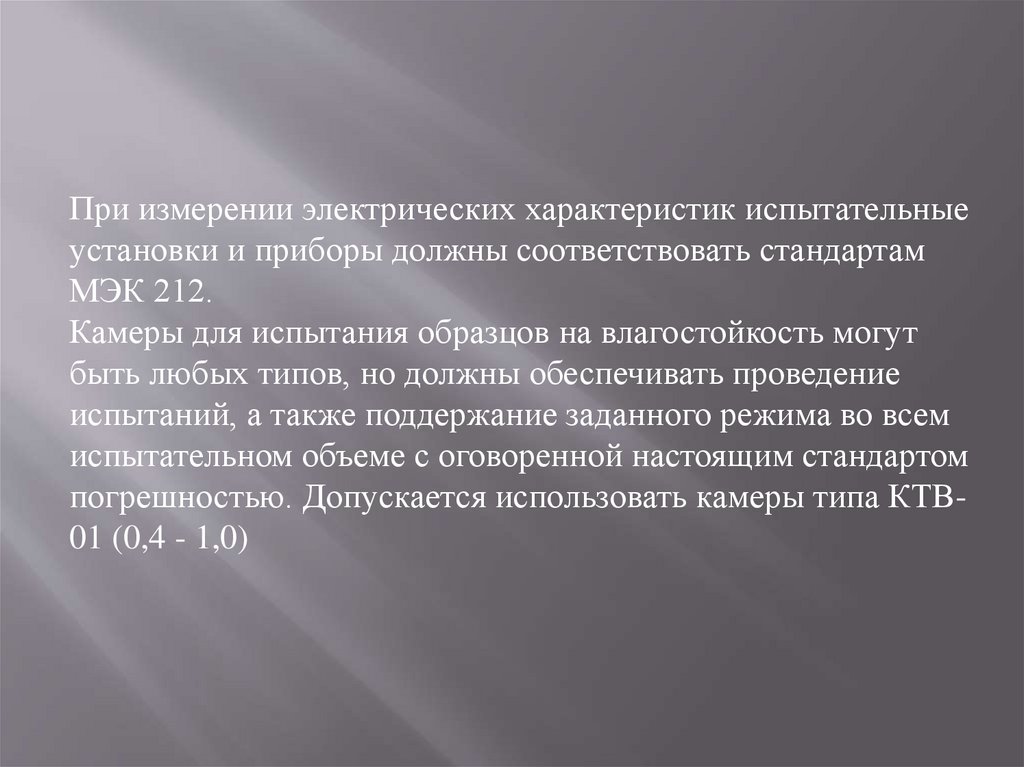

При измерении электрических характеристик испытательные
установки и приборы должны соответствовать стандартам
МЭК 212.

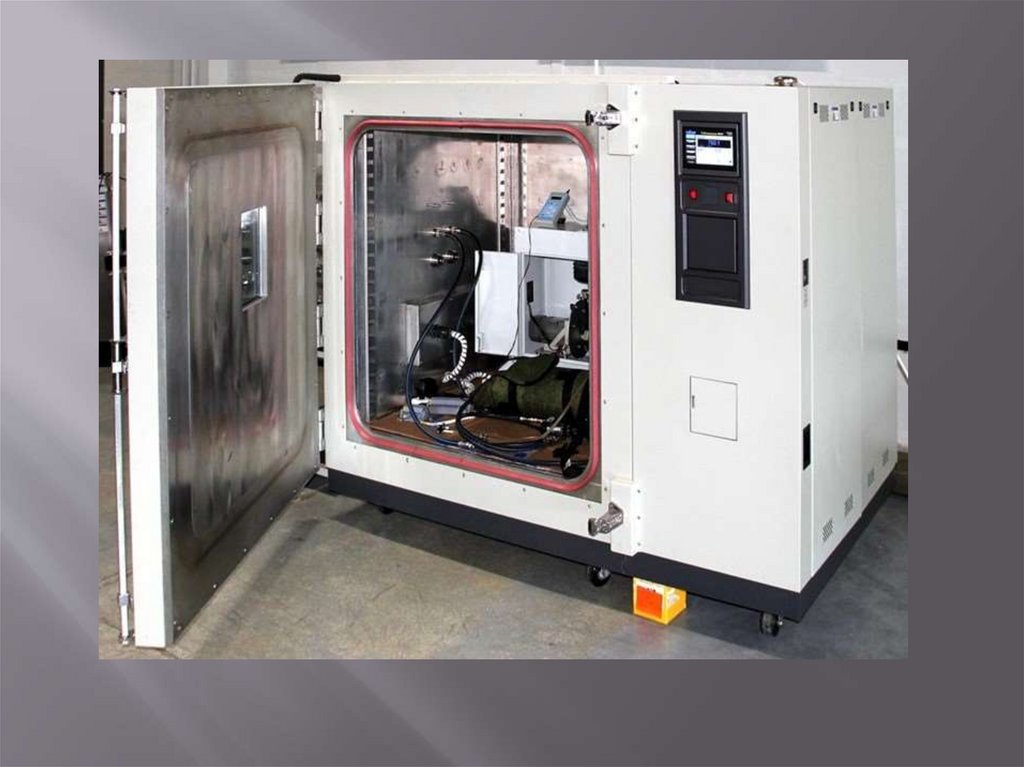

Камеры для испытания образцов на влагостойкость могут
быть любых типов, но должны обеспечивать проведение
испытаний, а также поддержание заданного режима во всем
испытательном объеме с оговоренной настоящим стандартом
погрешностью. Допускается использовать камеры типа КТВ01 (0,4 - 1,0)

6.

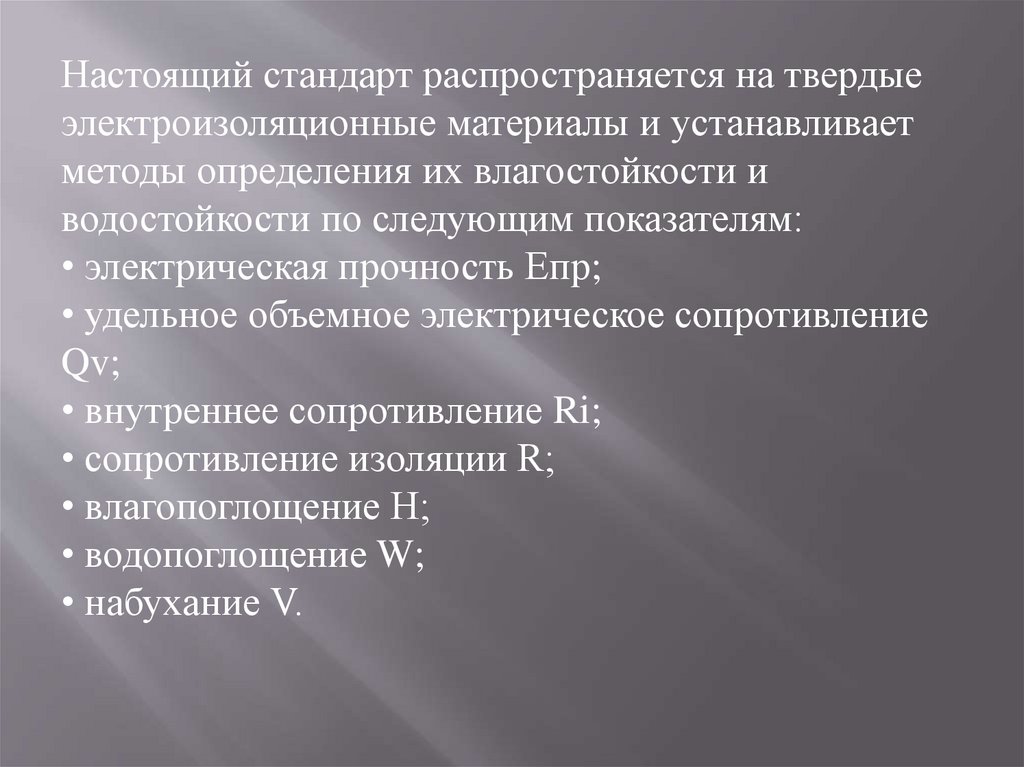

Настоящий стандарт распространяется на твердые
электроизоляционные материалы и устанавливает
методы определения их влагостойкости и
водостойкости по следующим показателям:
• электрическая прочность Епр;
• удельное объемное электрическое сопротивление
Qv;
• внутреннее сопротивление Ri;
• сопротивление изоляции R;
• влагопоглощение Н;
• водопоглощение W;
• набухание V.

7.

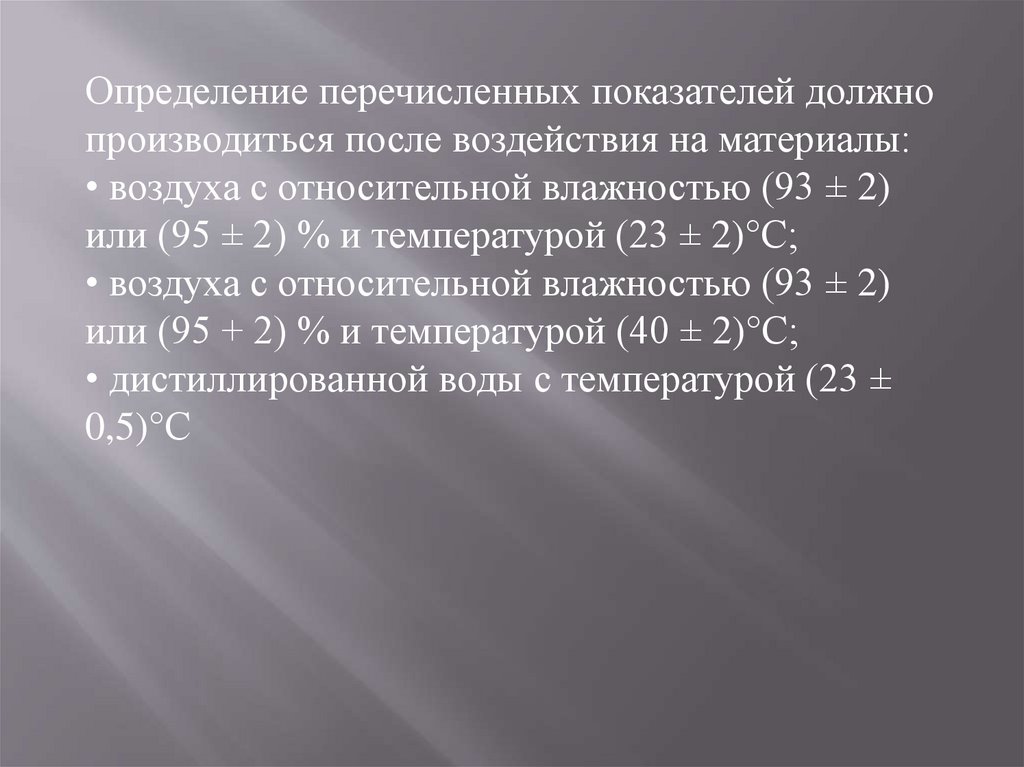

Определение перечисленных показателей должно
производиться после воздействия на материалы:
• воздуха с относительной влажностью (93 ± 2)
или (95 ± 2) % и температурой (23 ± 2)°С;
• воздуха с относительной влажностью (93 ± 2)
или (95 + 2) % и температурой (40 ± 2)°С;
• дистиллированной воды с температурой (23 ±
0,5)°С

8.

9.

При испытании образцов на водостойкость применяется сосуд, изготовленный
из материала, нейтрального по отношению к воде, и имеющий удобную форму
для помещения и извлечения образцов

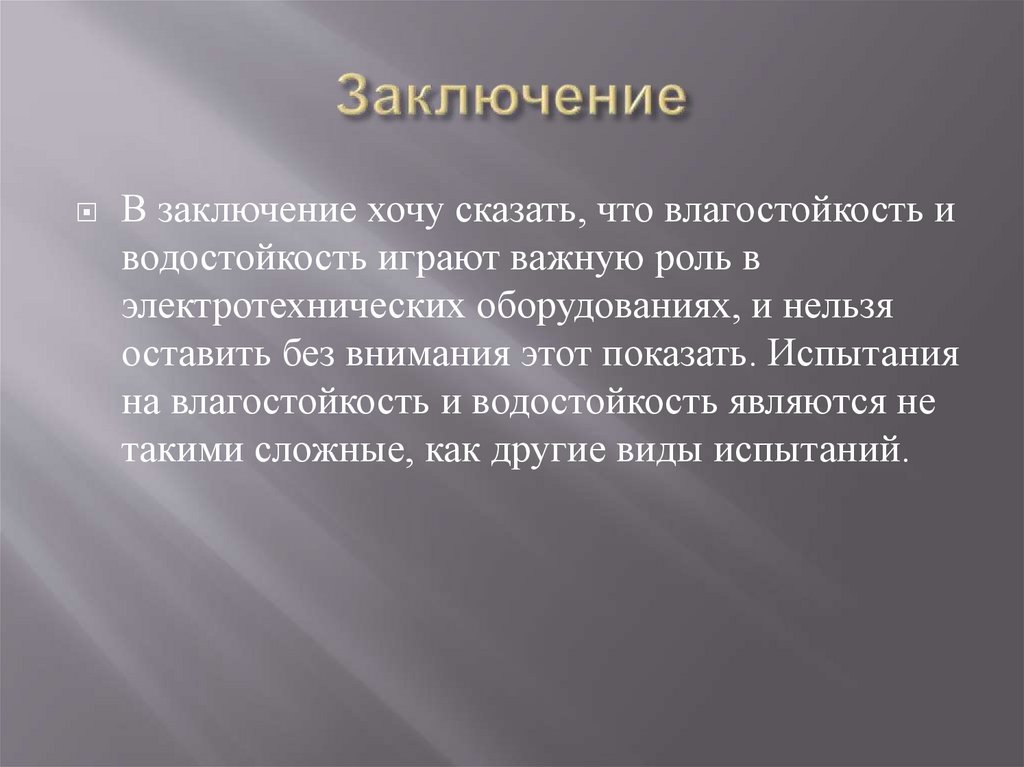

10. Заключение

В заключение хочу сказать, что влагостойкость и
водостойкость играют важную роль в
электротехнических оборудованиях, и нельзя
оставить без внимания этот показать. Испытания
на влагостойкость и водостойкость являются не
такими сложные, как другие виды испытаний.
