Применение сепаратора для снижения выбросов летучих органических веществ в результате промышленных процессов окраски

1. «Применение сепаратора для снижения выбросов летучих органических веществ в результате промышленных процессов окраски»

«ПРИМЕНЕНИЕ СЕПАРАТОРА ДЛЯ СНИЖЕНИЯ ВЫБРОСОВ ЛЕТУЧИХ
ОРГАНИЧЕСКИХ ВЕЩЕСТВ В РЕЗУЛЬТАТЕ ПРОМЫШЛЕННЫХ
ПРОЦЕССОВ ОКРАСКИ»
РАБОТУ ВЫПОЛНИЛА:
СТУДЕНТ ГР.620-M2
ИБАТУЛЛИНА А. И.
РУКОВОДИТЕЛЬ :
Д.Т.Н. ДМИТРИЕВА О. С.

2.

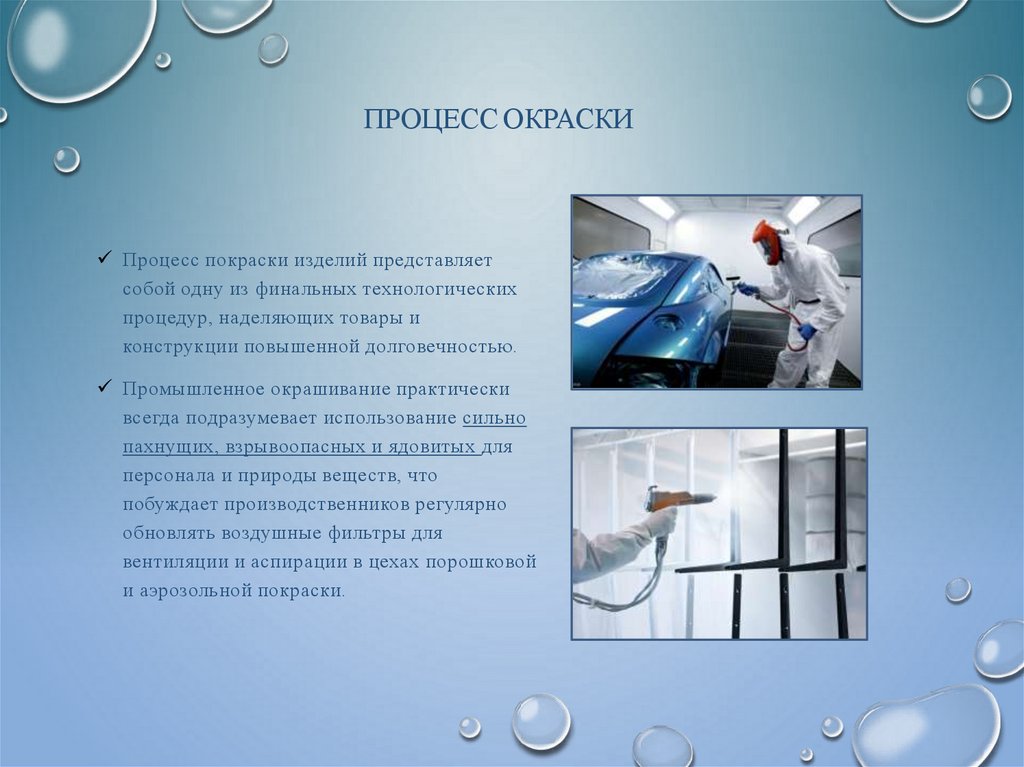

ПРОЦЕСС ОКРАСКИ
Процесс покраски изделий представляет
собой одну из финальных технологических
процедур, наделяющих товары и
конструкции повышенной долговечностью.
Промышленное окрашивание практически
всегда подразумевает использование сильно
пахнущих, взрывоопасных и ядовитых для
персонала и природы веществ, что
побуждает производственников регулярно
обновлять воздушные фильтры для
вентиляции и аспирации в цехах порошковой
и аэрозольной покраски.

3.

ВЛИЯНИЕ ЯДОВИТЫХ ПАРОВ
Сольватирующее вещество
Класс опасности
Негативное влияние на организм
Особенно опасно ингалятивное воздействие – отек
Ацетон
4
легких, химическая пневмония, фиксируется аккумуляция
ацетона в организме
При хроническом вдыхании – астма, нарушение функции
Ксилол
3
кроветворения, раздражение глаз, кожи. Дыхательных путей.
Предельная огнеопасность и очень высокая сложность
пожаротушения ксилола.
Этилацетат (этиловый эфир
уксусной кислоты)
Алканы (насыщенные
углеводороды)
Раздражение кожи, дерматиты, экземы. Воспаление
4
слизистых оболочек. Очень взрывоопасен.
Наркотическое действие с последующей аддикцией,
4
нарушение работы ЦНС, нарушение сердечного ритма,
утомляемость, бессонница

4. Применение оборудования на покрасочных предприятиях

ПРИМЕНЕНИЕ ОБОРУДОВАНИЯ НА ПОКРАСОЧНЫХ
ПРЕДПРИЯТИЯХ
Polinazell
Напольный фильтр
Regicell
Потолочный фильтр
Картонный фильтр
Ребро фильтра в разрезе

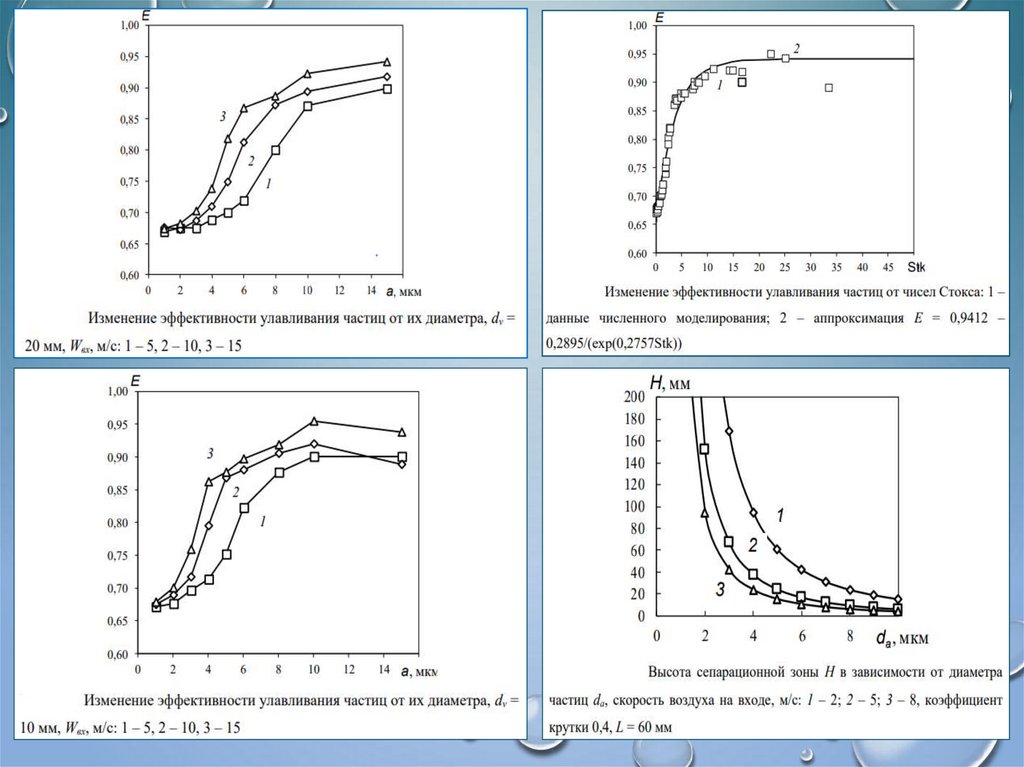

5. Оценка эффективности улавливания мелкодисперсных частиц из воздуха

ОЦЕНКА ЭФФЕКТИВНОСТИ УЛАВЛИВАНИЯ
МЕЛКОДИСПЕРСНЫХ ЧАСТИЦ ИЗ ВОЗДУХА
C целью обезвреживания выбросов пыли и
окрасочного аэрозоля, образующихся при
пневматическом распылении лакокрасочных
материалов, авторы разработали устройство,
которое
может
быть
установлено
в
работающем воздуховоде. Устройство имеет
толщину до 200 мм и создает гидравлическое
сопротивление допустимое для окрасочных
камер, может быть изготовлено из листового
металла,
воздуховода.
Внешний вид мультивихревых сепарационных элементов
применяется
в
системе

6.

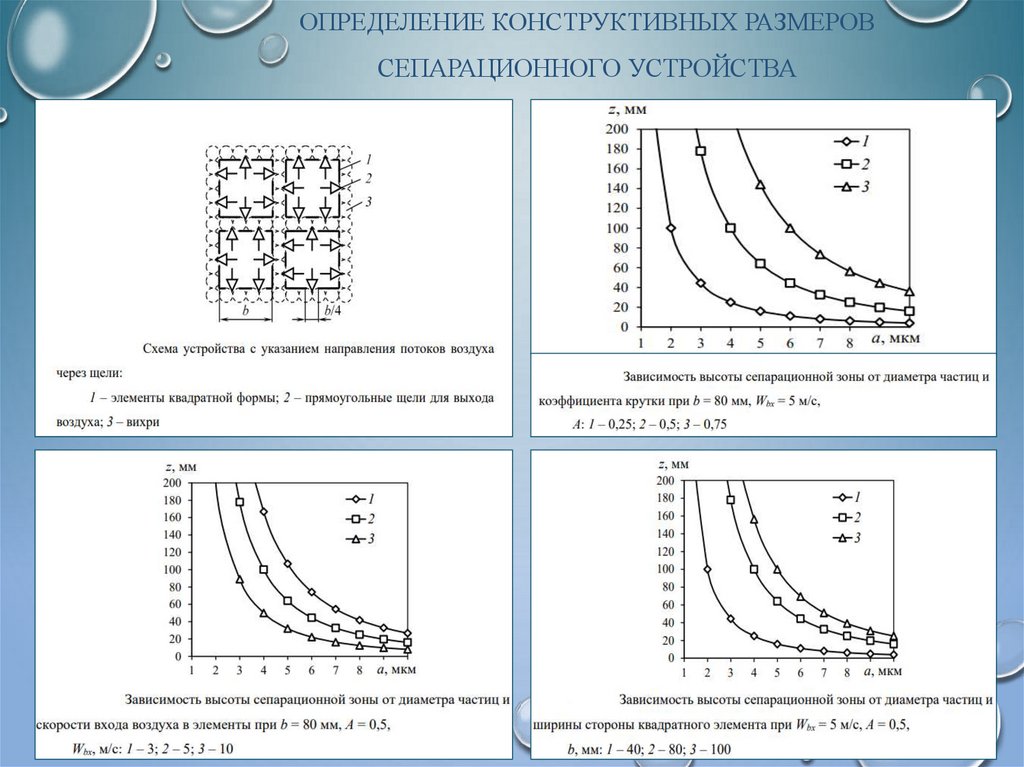

7. Определение конструктивных размеров сепарационного устройства

ОПРЕДЕЛЕНИЕ КОНСТРУКТИВНЫХ РАЗМЕРОВ
СЕПАРАЦИОННОГО УСТРОЙСТВА
