Электростеклорез. Задание

1. Электростеклорез

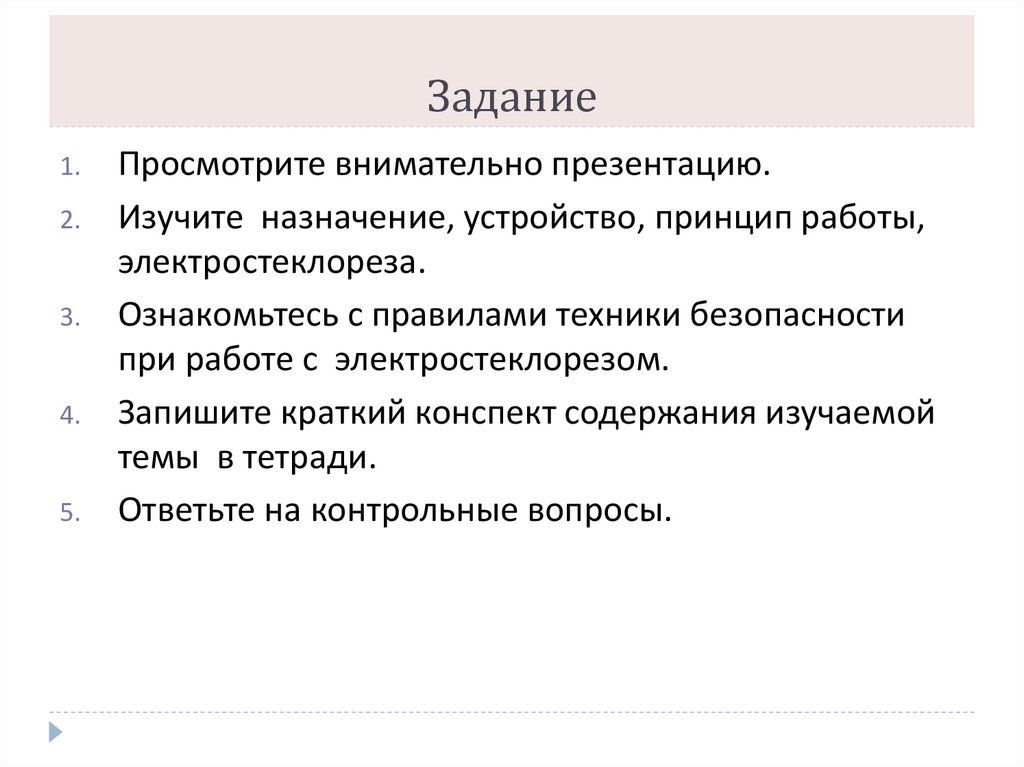

2. Задание

1.
2.
3.
4.
5.
Просмотрите внимательно презентацию.
Изучите назначение, устройство, принцип работы,
электростеклореза.
Ознакомьтесь с правилами техники безопасности
при работе с электростеклорезом.
Запишите краткий конспект содержания изучаемой
темы в тетради.
Ответьте на контрольные вопросы.

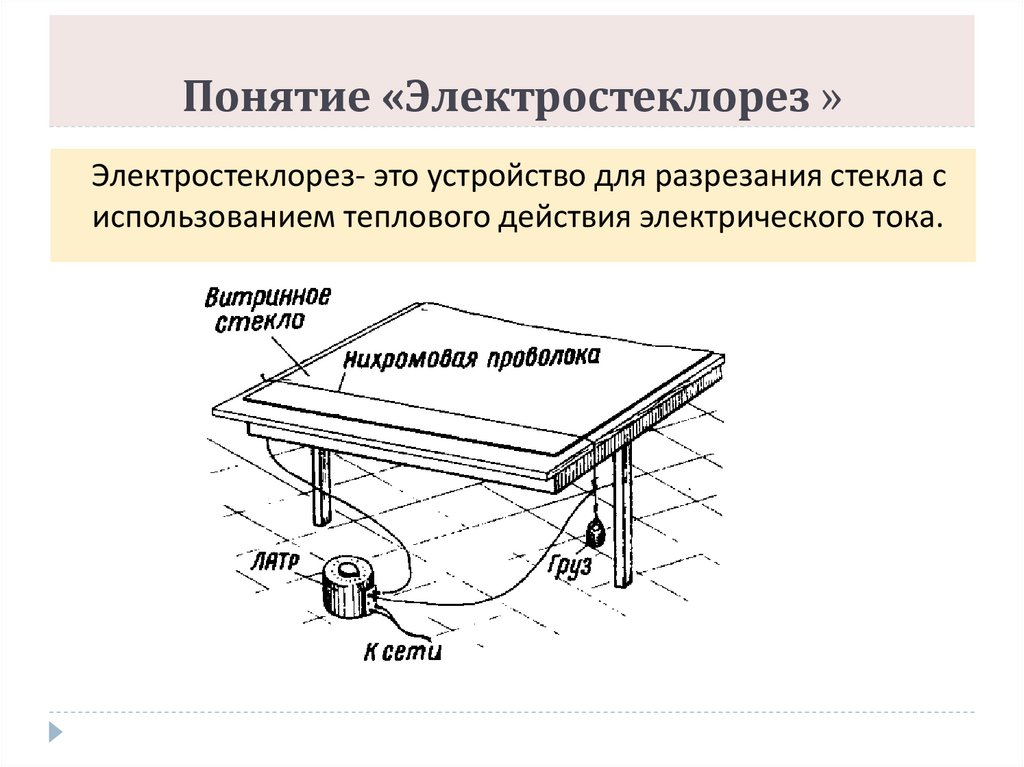

3. Понятие «Электростеклорез »

Понятие «Электростеклорез »
Электростеклорез- это устройство для разрезания стекла с
использованием теплового действия электрического тока.

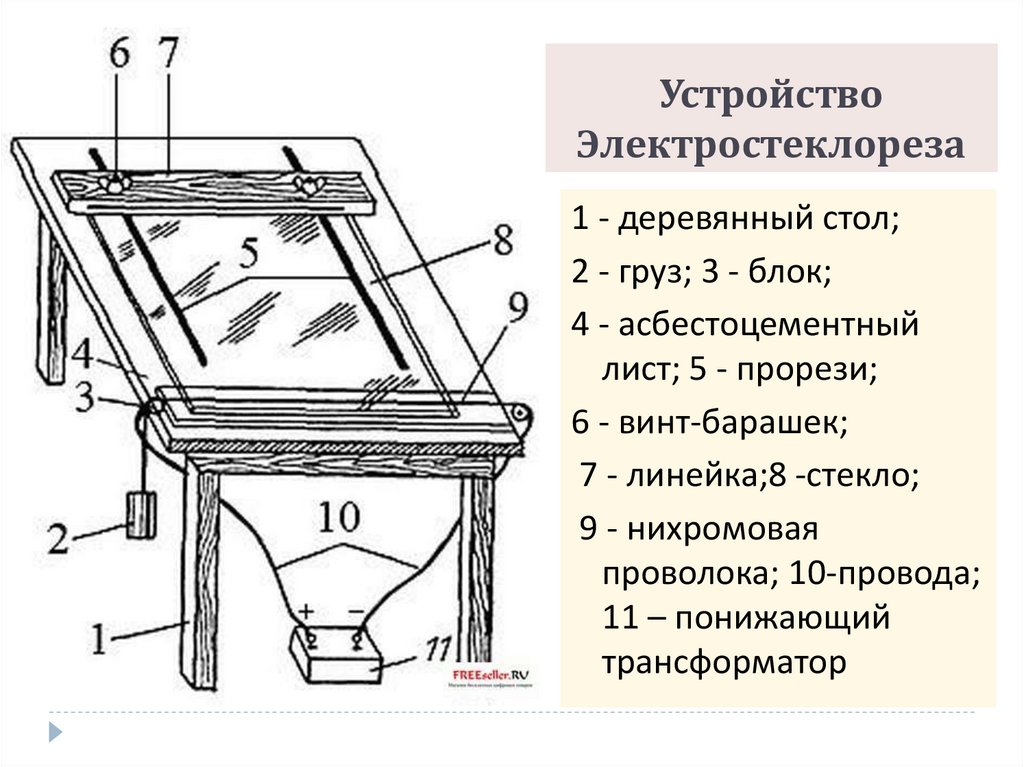

4. Устройство Электростеклореза

1 - деревянный стол;
2 - груз; 3 - блок;
4 - асбестоцементный
лист; 5 - прорези;
6 - винт-барашек;
7 - линейка;8 -стекло;
9 - нихромовая
проволока; 10-провода;
11 – понижающий
трансформатор

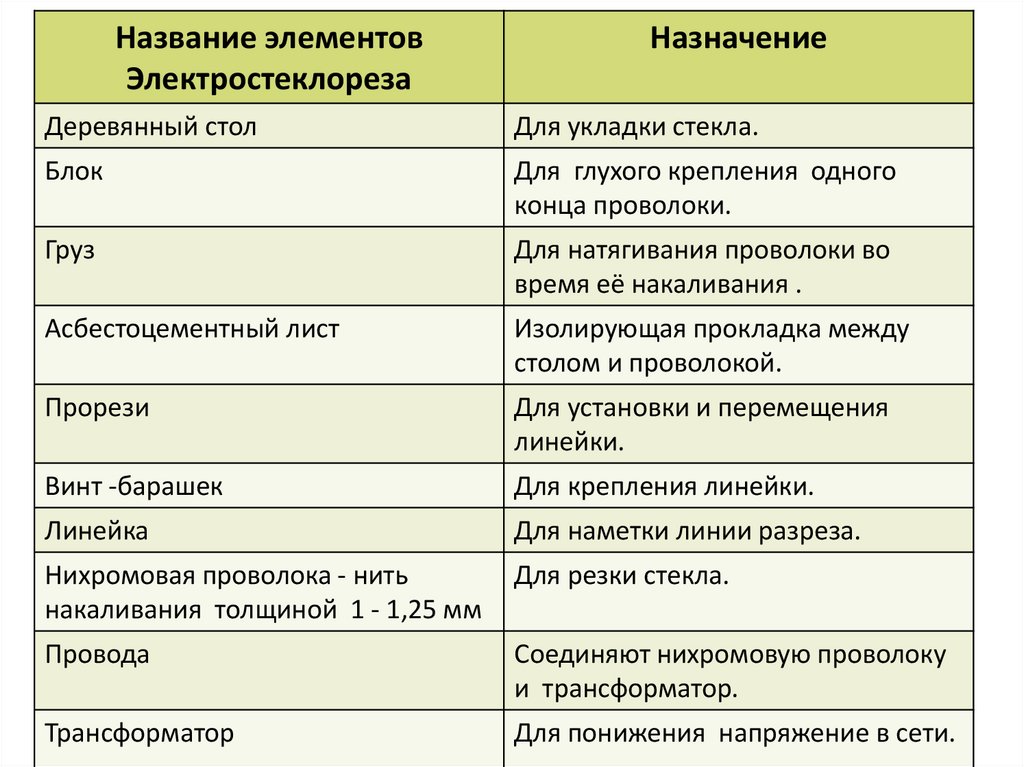

5.

Название элементов
Электростеклореза
Назначение
Деревянный стол
Для укладки стекла.
Блок
Для глухого крепления одного
конца проволоки.
Груз
Для натягивания проволоки во
время её накаливания .
Асбестоцементный лист
Изолирующая прокладка между
столом и проволокой.
Прорези
Для установки и перемещения
линейки.
Винт -барашек
Для крепления линейки.
Линейка
Для наметки линии разреза.
Нихромовая проволока - нить
накаливания толщиной 1 - 1,25 мм
Для резки стекла.
Провода
Соединяют нихромовую проволоку
и трансформатор.
Трансформатор
Для понижения напряжение в сети.

6. Принцип действия электростеклореза

Использование явления теплового расширения
нагреваемого участка стекла после его местного
нагрева при соприкосновении с раскалённой до
высокой температуры электрическим током
металлической проволокой.

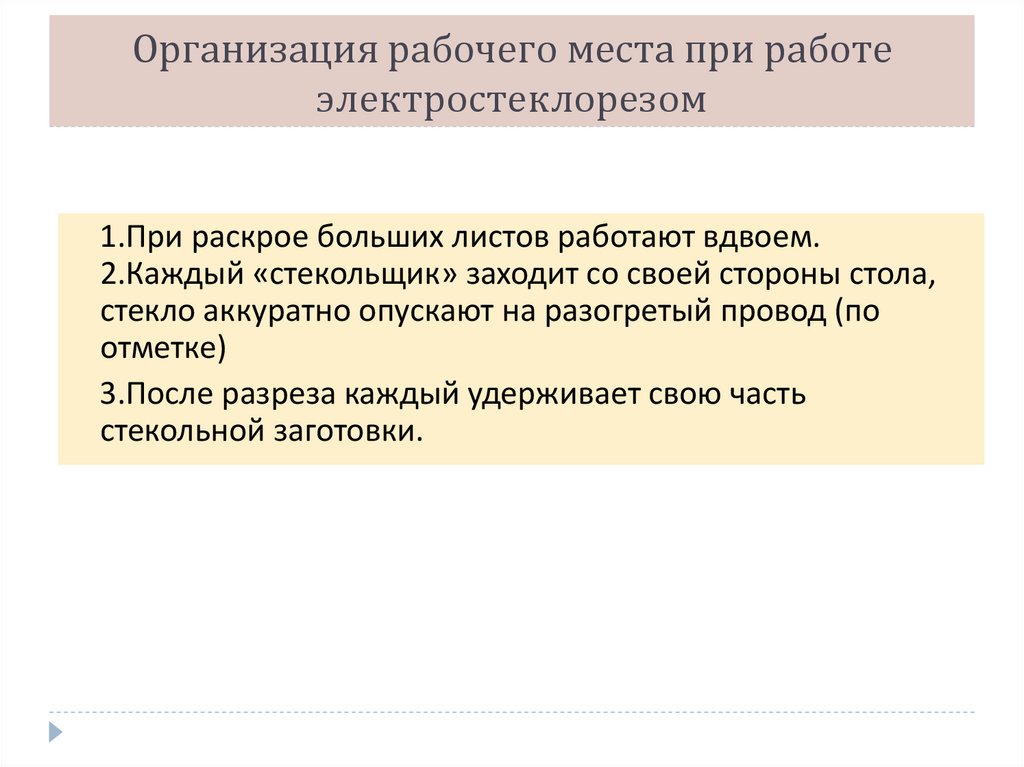

7. Организация рабочего места при работе электростеклорезом

1.При раскрое больших листов работают вдвоем.
2.Каждый «стекольщик» заходит со своей стороны стола,
стекло аккуратно опускают на разогретый провод (по
отметке)
3.После разреза каждый удерживает свою часть
стекольной заготовки.

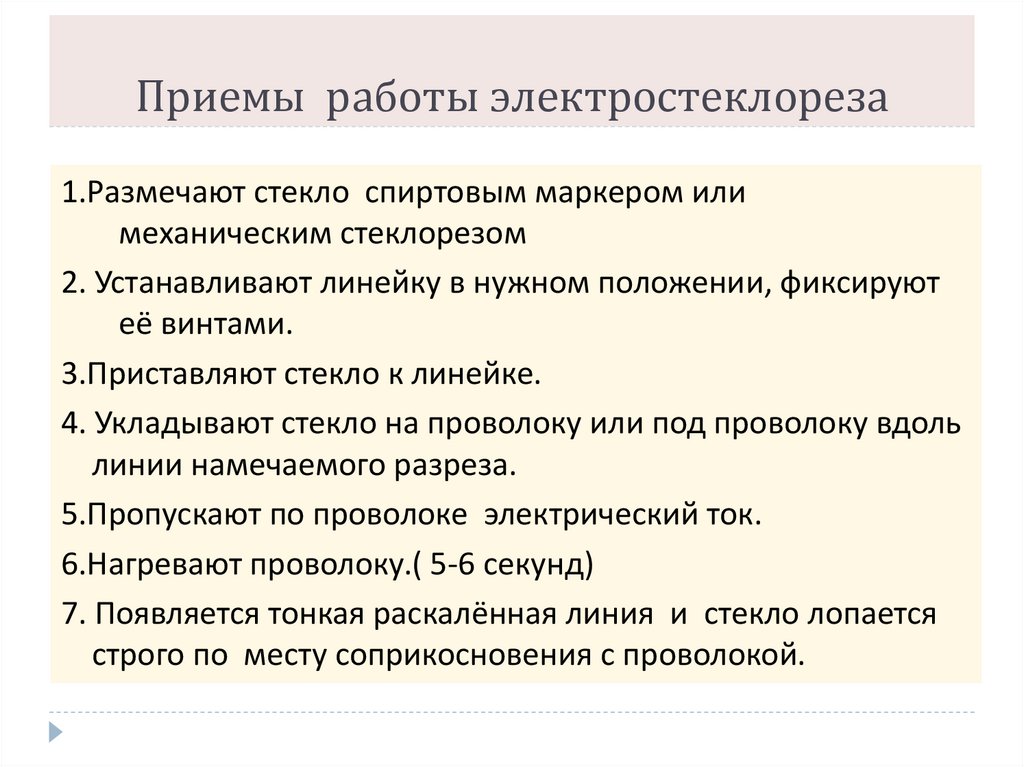

8. Приемы работы электростеклореза

1.Размечают стекло спиртовым маркером или
механическим стеклорезом
2. Устанавливают линейку в нужном положении, фиксируют
её винтами.
3.Приставляют стекло к линейке.
4. Укладывают стекло на проволоку или под проволоку вдоль
линии намечаемого разреза.
5.Пропускают по проволоке электрический ток.
6.Нагревают проволоку.( 5-6 секунд)
7. Появляется тонкая раскалённая линия и стекло лопается
строго по месту соприкосновения с проволокой.

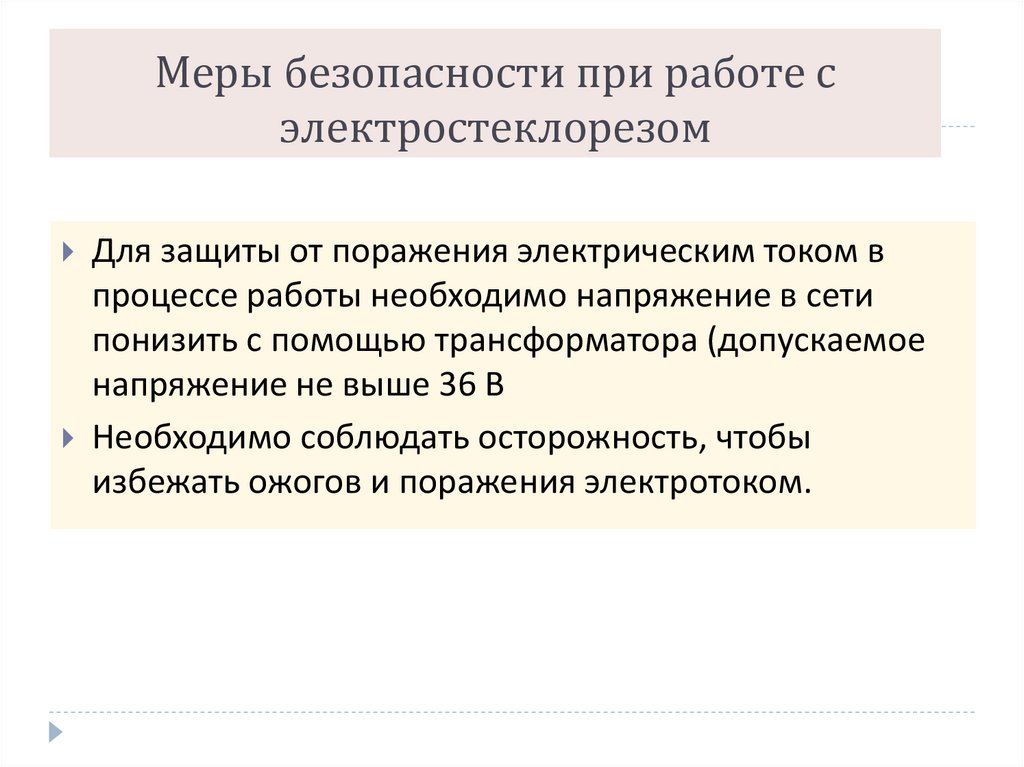

9. Меры безопасности при работе с электростеклорезом

Для защиты от поражения электрическим током в
процессе работы необходимо напряжение в сети
понизить с помощью трансформатора (допускаемое
напряжение не выше 36 В
Необходимо соблюдать осторожность, чтобы
избежать ожогов и поражения электротоком.

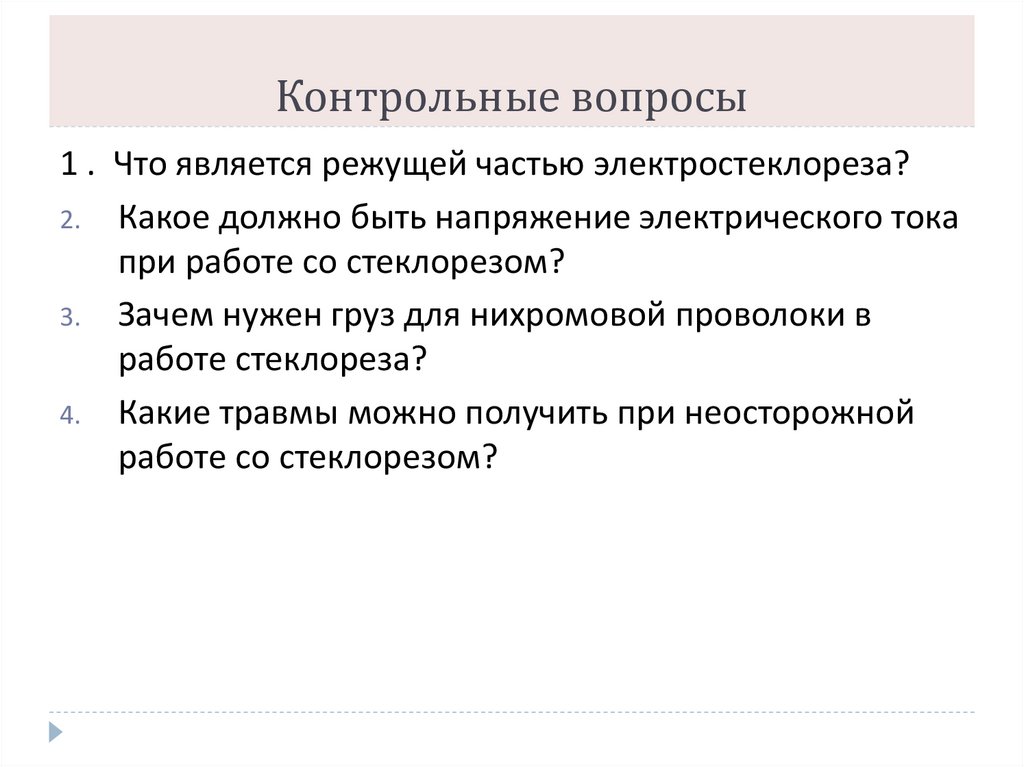

10. Контрольные вопросы

1 . Что является режущей частью электростеклореза?
2. Какое должно быть напряжение электрического тока
при работе со стеклорезом?
3. Зачем нужен груз для нихромовой проволоки в
работе стеклореза?
4. Какие травмы можно получить при неосторожной
работе со стеклорезом?
