Структура и свойства пластически деформированной стали Гадфильда

1.

Структура и свойства пластически деформированной
стали Гадфильда
Выполнил – студент группы МТ18-01Б, Лексенков Кирилл
Евгеньевич
Научный руководитель – доктор физико-математических наук,
профессор Квеглис Людмила Иосифовна

2.

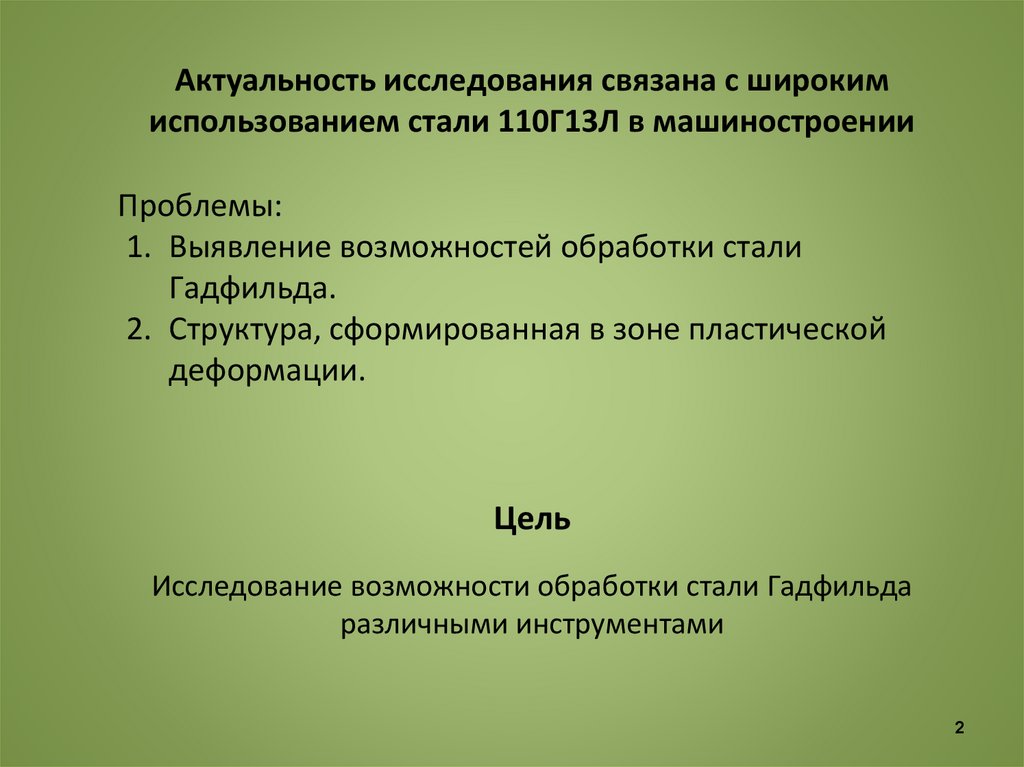

Актуальность исследования связана с широким
использованием стали 110Г13Л в машиностроении
Проблемы:
1. Выявление возможностей обработки стали
Гадфильда.
2. Структура, сформированная в зоне пластической
деформации.
Цель
Исследование возможности обработки стали Гадфильда
различными инструментами
2

3.

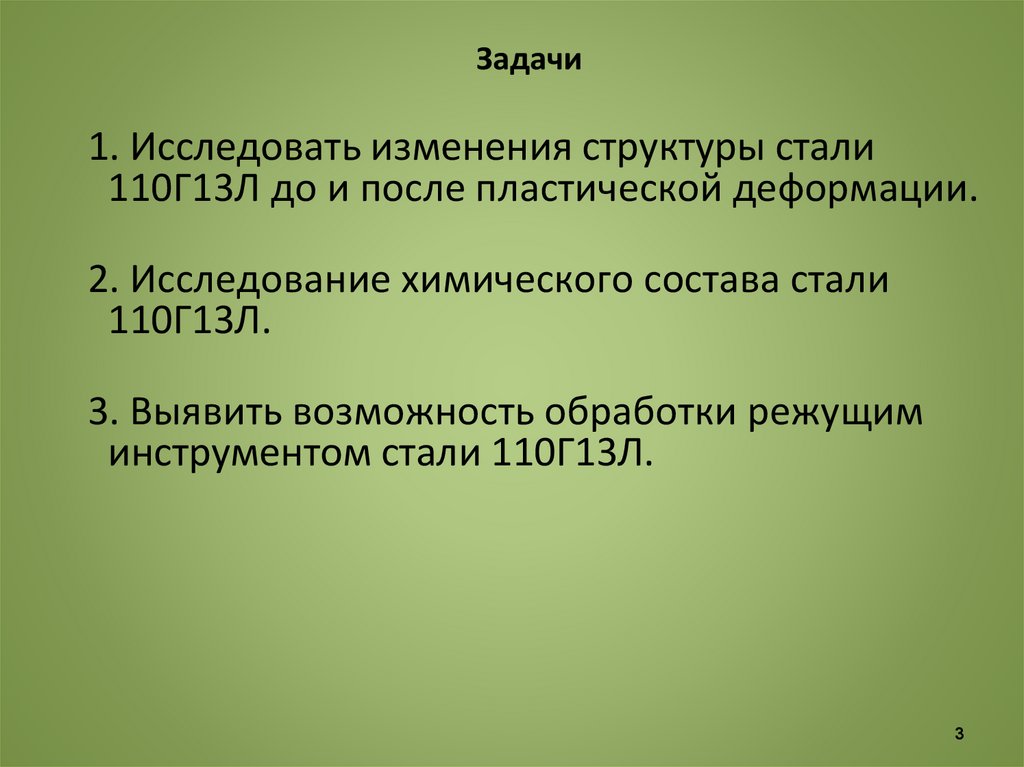

Задачи
1. Исследовать изменения структуры стали
110Г13Л до и после пластической деформации.
2. Исследование химического состава стали
110Г13Л.
3. Выявить возможность обработки режущим
инструментом стали 110Г13Л.
3

4.

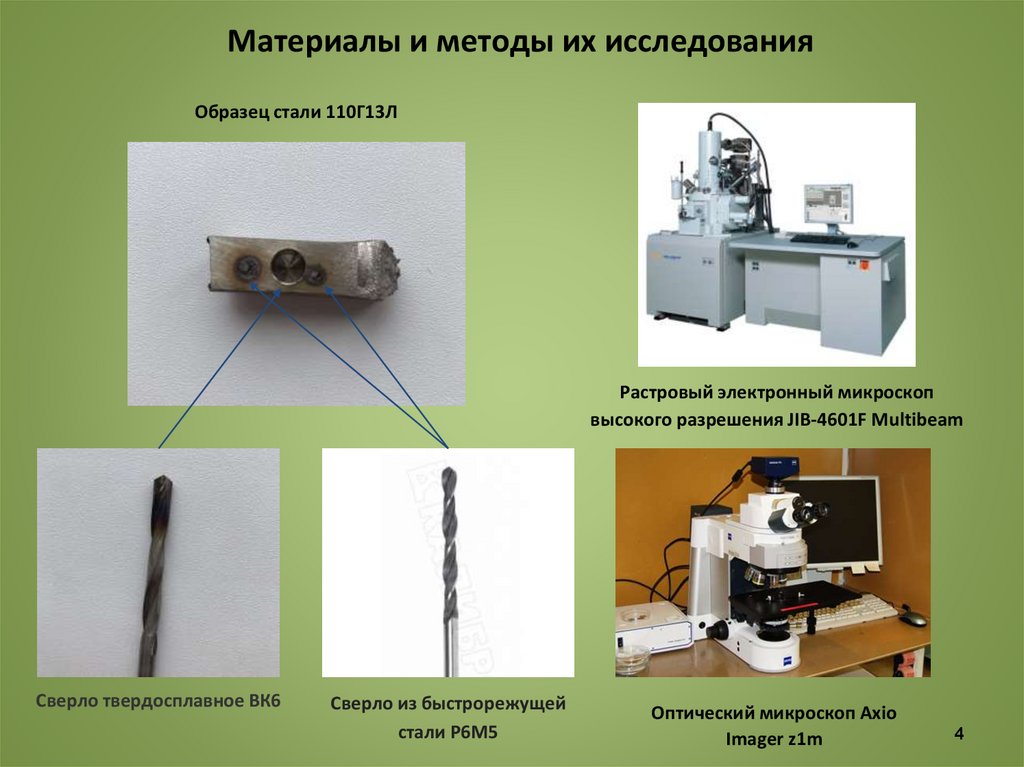

Материалы и методы их исследования
Образец стали 110Г13Л
Растровый электронный микроскоп
высокого разрешения JIB-4601F Multibeam
Сверло твердосплавное ВК6
Сверло из быстрорежущей
стали Р6М5
Оптический микроскоп Axio
Imager z1m
4

5.

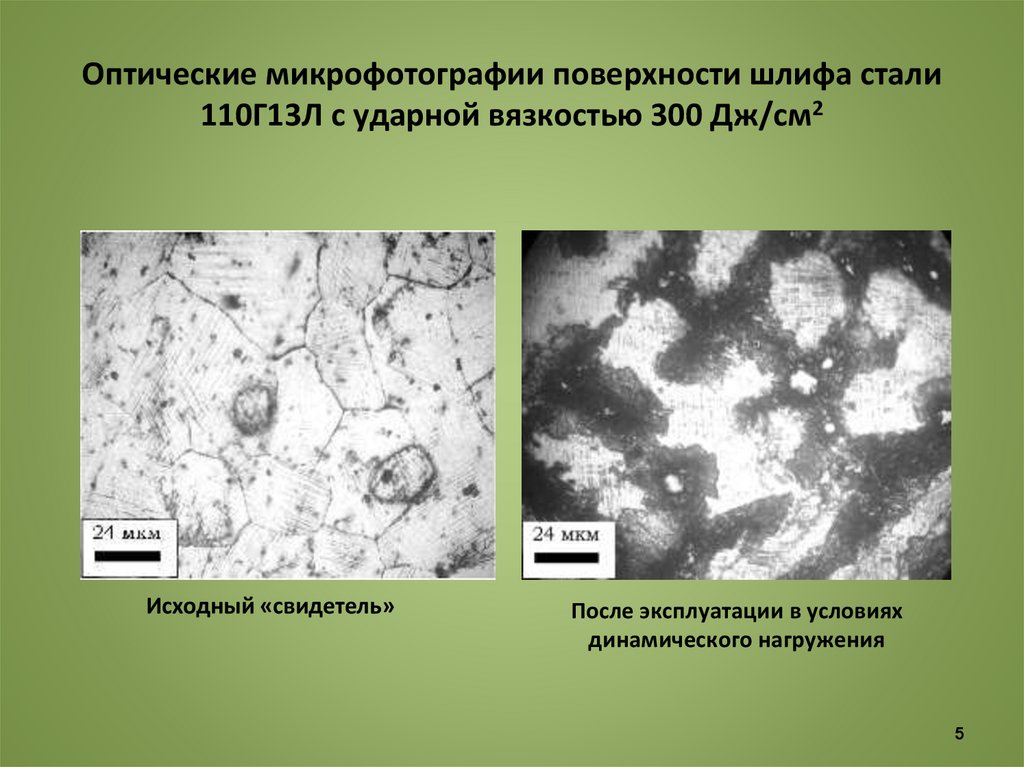

Оптические микрофотографии поверхности шлифа стали
110Г13Л с ударной вязкостью 300 Дж/см2
Исходный «свидетель»
После эксплуатации в условиях
динамического нагружения
5

6.

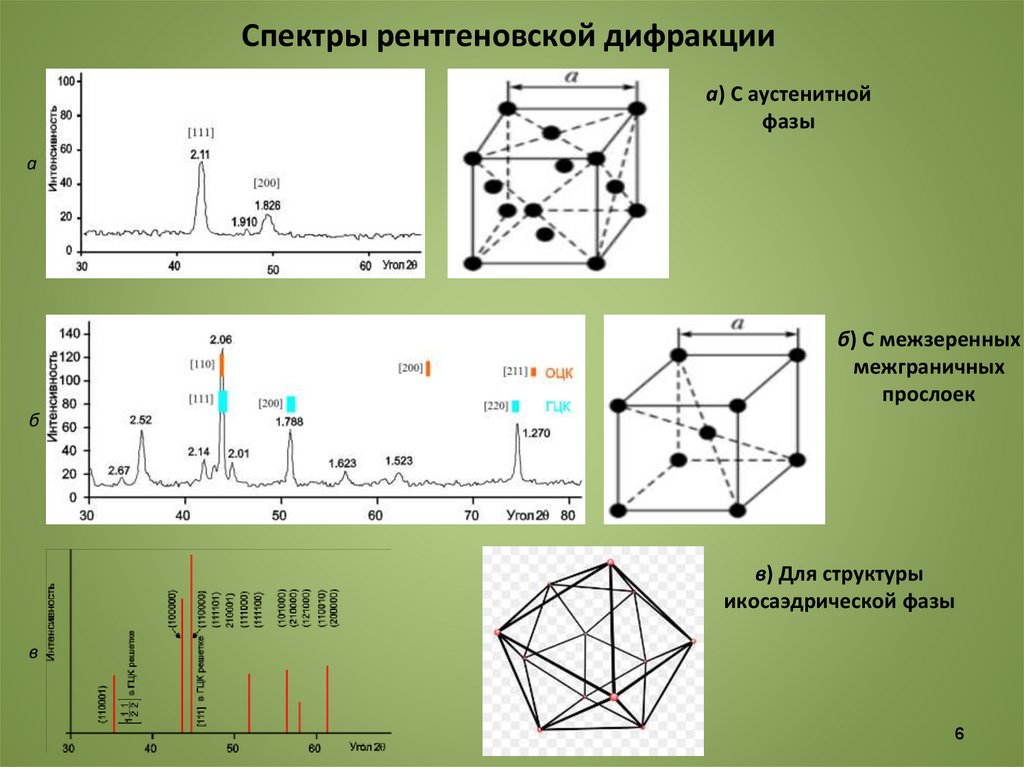

Спектры рентгеновской дифракции
а) С аустенитной
фазы
а
б) С межзеренных
межграничных
прослоек
б
в) Для структуры
икосаэдрической фазы
в
6

7.

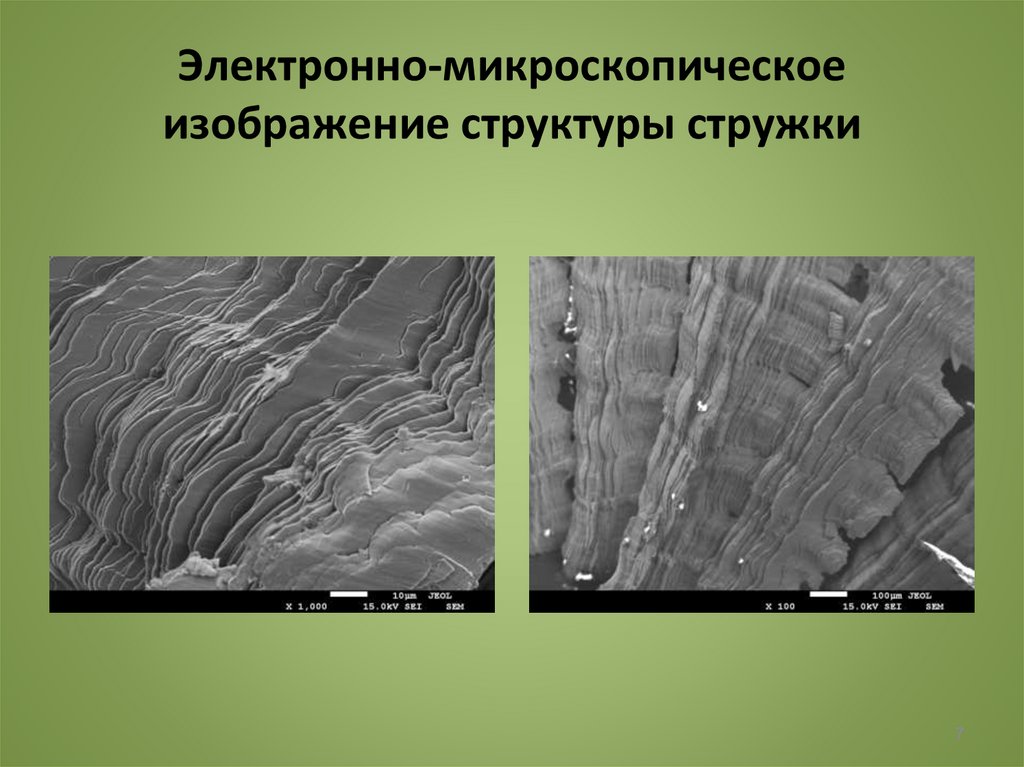

Электронно-микроскопическое
изображение структуры стружки
7

8.

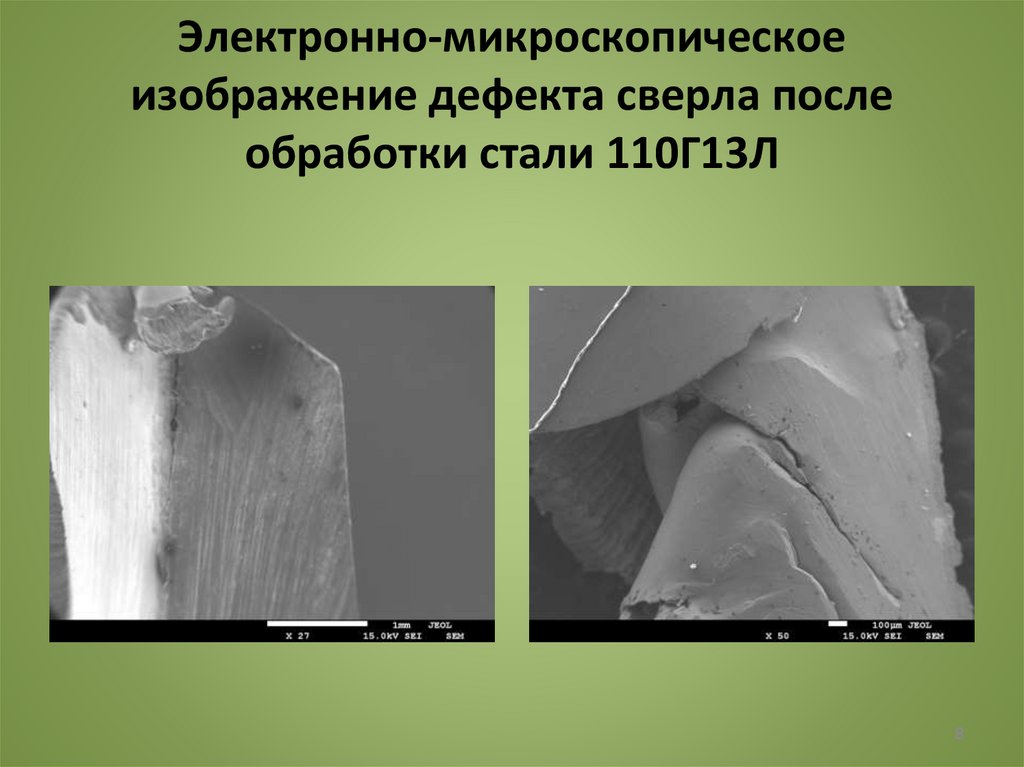

Электронно-микроскопическое
изображение дефекта сверла после
обработки стали 110Г13Л
8

9.

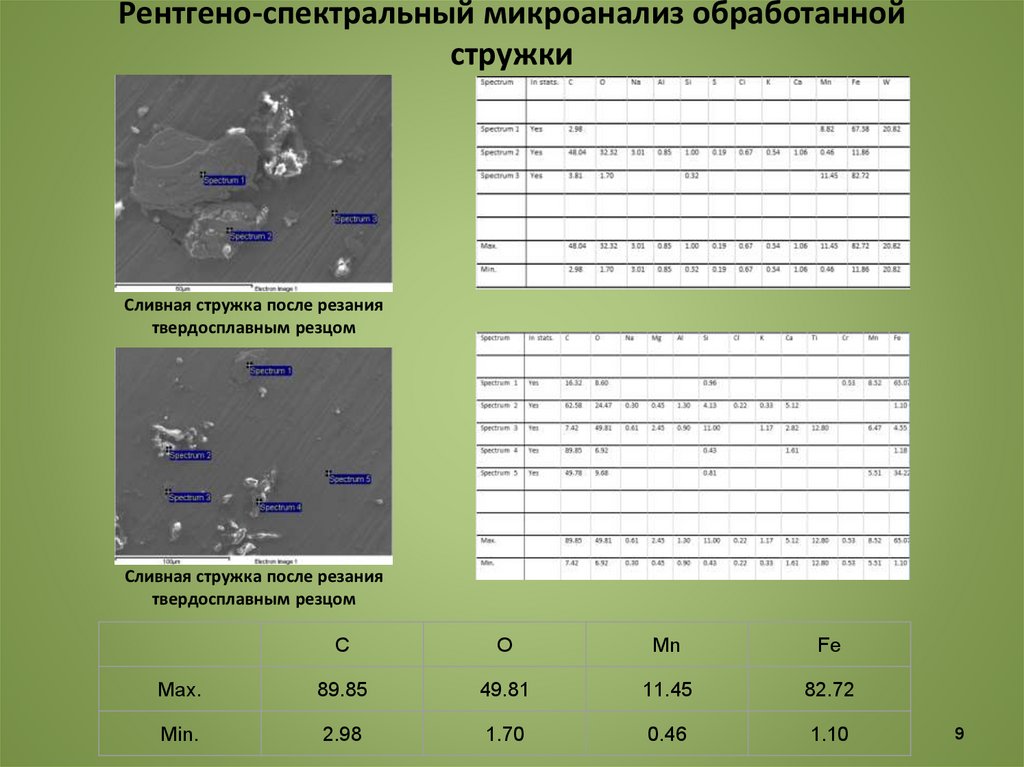

Рентгено-спектральный микроанализ обработанной
стружки
Cливная стружка после резания
твердосплавным резцом
Cливная стружка после резания
твердосплавным резцом
C
O
Mn
Fe
Max.
89.85
49.81
11.45
82.72
Min.
2.98
1.70
0.46
1.10
9

10.

Выводы
Изменение структуры стали 110Г13Л при пластической
деформации приводит к увеличению размера межзеренных
границ и появлению кроме аустенита фаз с ОЦК-решеткой и
со
структурой
икосаэдра.
Методом микроанализа установлено аномально быстрое
перемещение атомов компонентов, входящих в состав стали
Гадфильда при ее механической обработке. Результаты
перераспределения дают минимальное содержание
марганца,
углерода,
кислорода
и
железа…
Выявлена возможность обработки стали 110Г13Л режущим
инструментом, покрытым слоем ВК6.
10

11.

Благодарю за внимание!
