Детали механизмов и машин. Подшипники скольжения

1.

Детали механизмов и
машин
Лекция № 14
Доцент кафедры основ конструирования машин
кандидат технических наук
Барманов Ильдар Сергеевич

2.

ПОДШИПНИКИ СКОЛЬЖЕНИЯ
2

3.

ВНЕШНИЙ ВИД ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
Преимущества:
- Простота конструкции;
- Работа при высоких
скоростях вращения;
- Демпфирование колебаний и
ударных нагрузок;
- Работа в условиях
агрессивной окружающей
среды.
Недостатки:
- Чувствительность к
переменным режимам работы;
- Высокий момент трения при
низких температурах.
3

4.

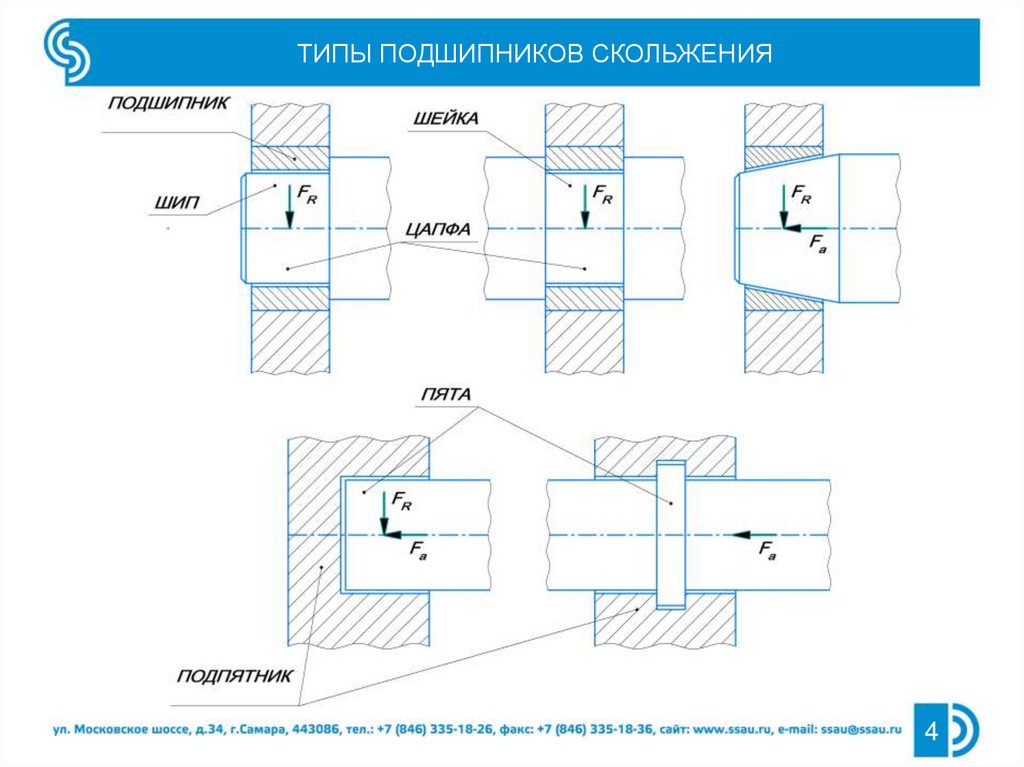

ТИПЫ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
4

5.

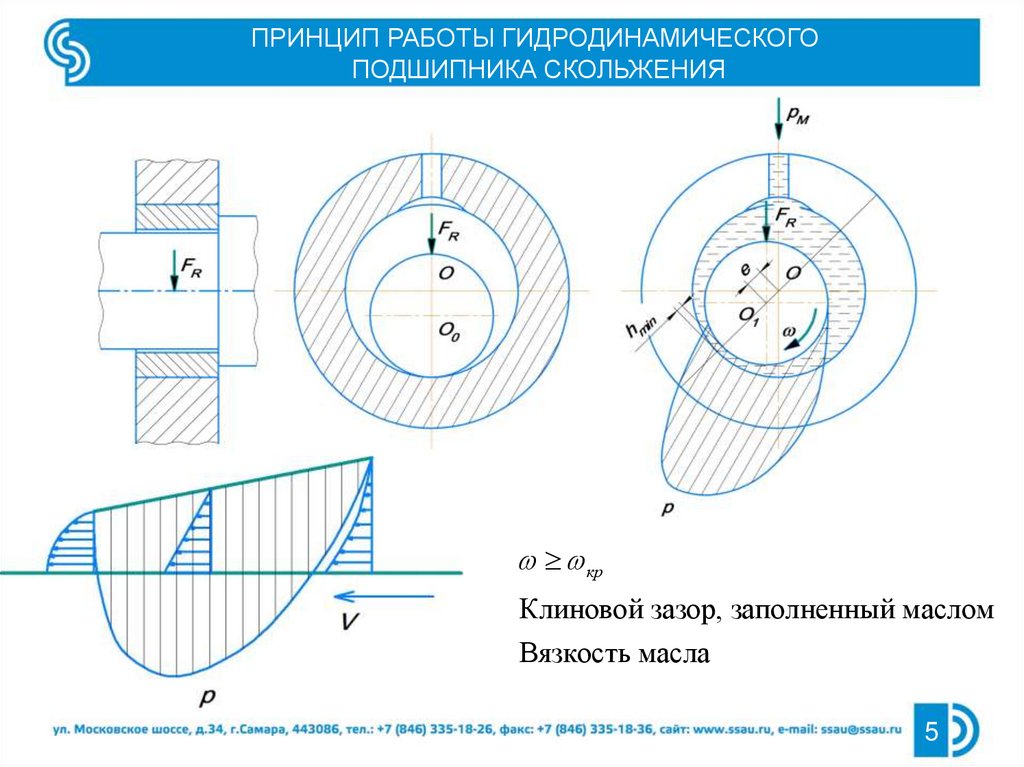

ПРИНЦИП РАБОТЫ ГИДРОДИНАМИЧЕСКОГО
ПОДШИПНИКА СКОЛЬЖЕНИЯ
кр
Клиновой зазор, заполненный маслом
Вязкость масла
5

6.

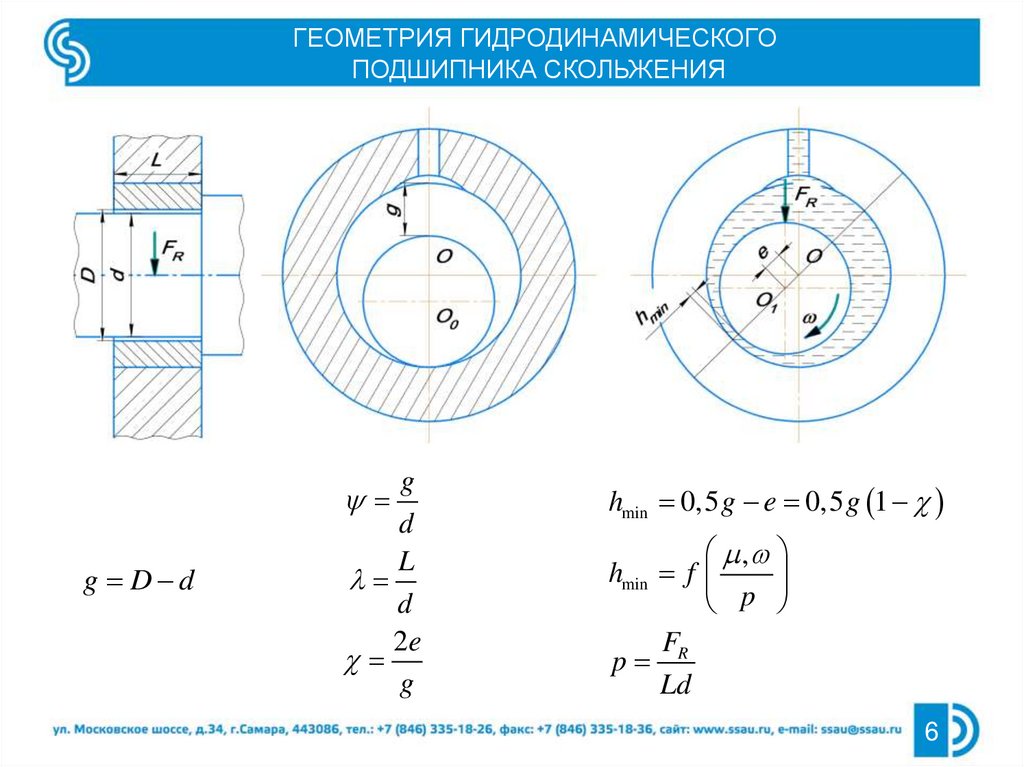

ГЕОМЕТРИЯ ГИДРОДИНАМИЧЕСКОГО
ПОДШИПНИКА СКОЛЬЖЕНИЯ
g
d
L
d
2e
g
g D d
hmin 0,5 g e 0,5 g 1
,
hmin f
p
F
p R
Ld
6

7.

РАСЧЁТ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
тихоходные подшипники скольжения, работающие
в условиях полужидкостного или сухого трения
p
FR
p
Ld
подшипники скольжения, работающие
в условиях полужидкостного трения
FRV
pV
pV
Ld
подшипники скольжения, работающие
в условиях жидкостного трения
hmin hкр S h
hкр Rz1 Rz 2
7
