Детали механизмов и машин. Муфты

1.

Детали механизмов и
машин
Лекция № 19
Доцент кафедры основ конструирования машин
кандидат технических наук
Барманов Ильдар Сергеевич

2.

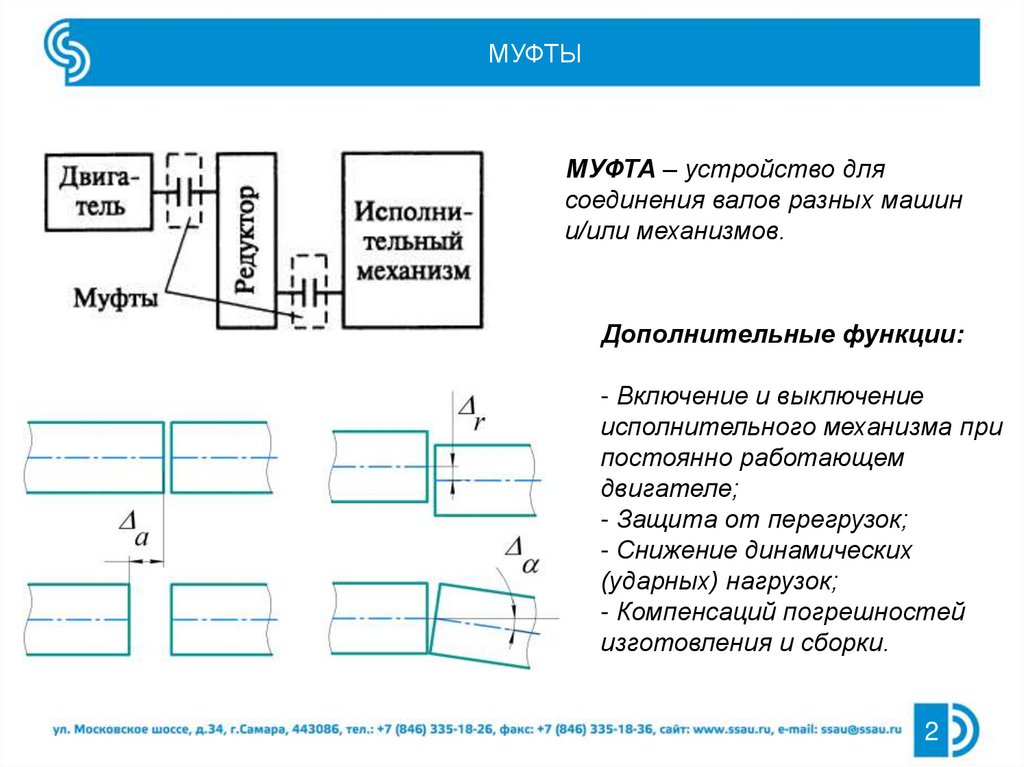

МУФТЫ
МУФТА – устройство для
соединения валов разных машин
и/или механизмов.
Дополнительные функции:
- Включение и выключение
исполнительного механизма при
постоянно работающем
двигателе;
- Защита от перегрузок;
- Снижение динамических
(ударных) нагрузок;
- Компенсаций погрешностей
изготовления и сборки.
2

3.

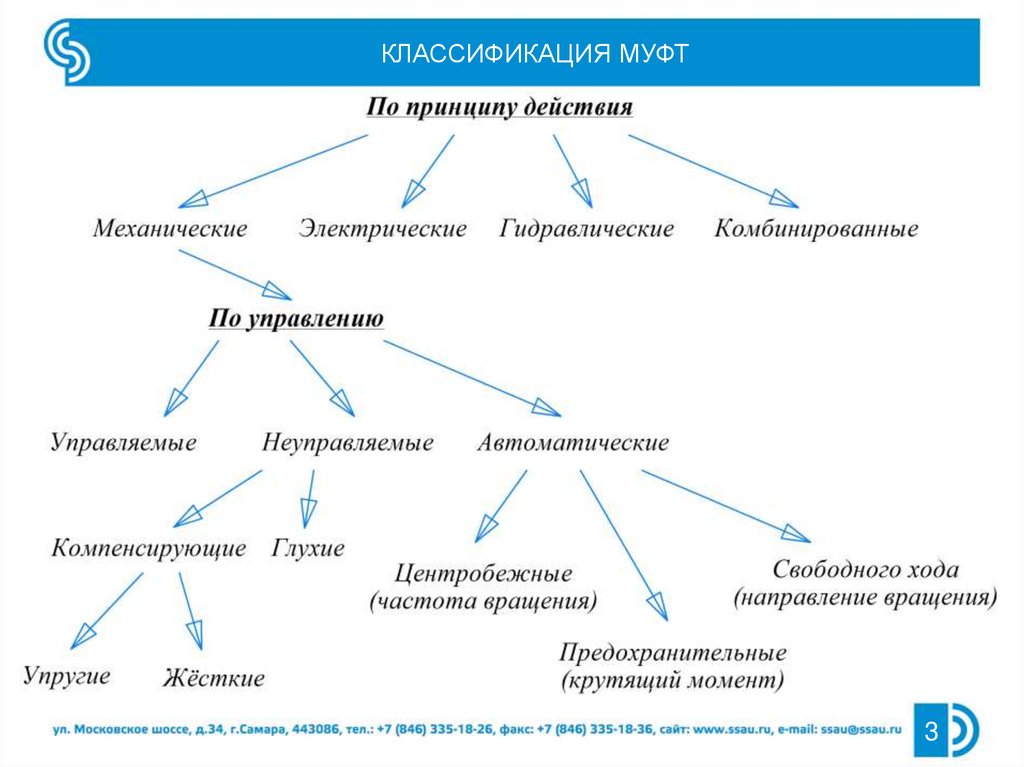

КЛАССИФИКАЦИЯ МУФТ
3

4.

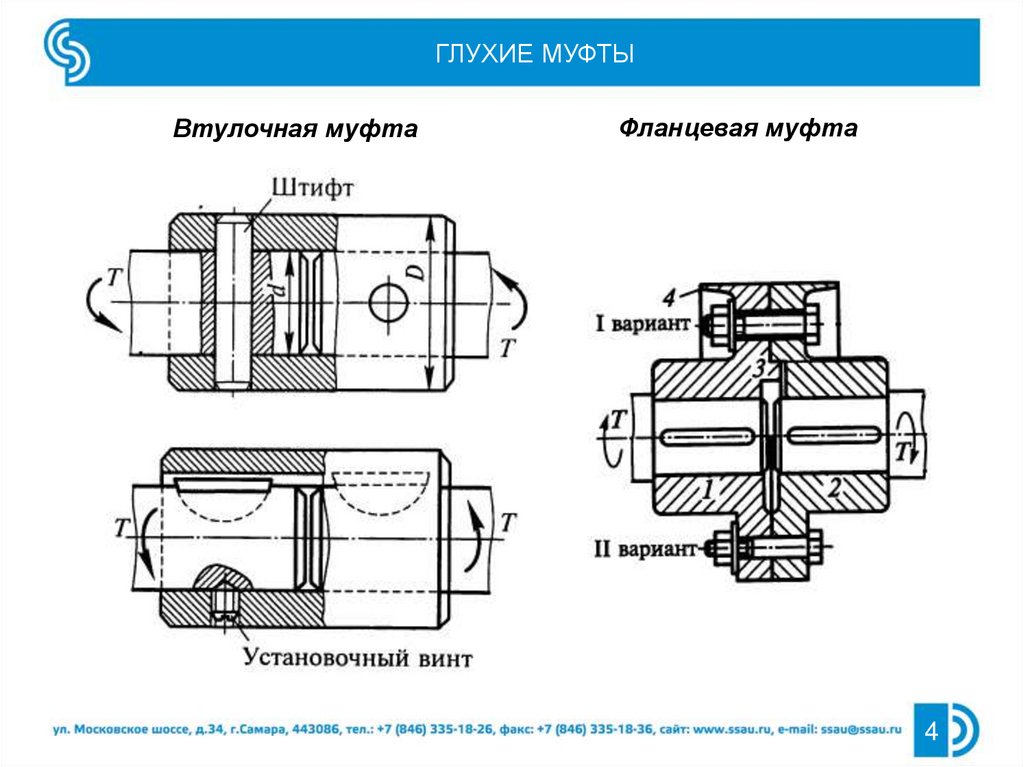

ГЛУХИЕ МУФТЫ
Втулочная муфта
Фланцевая муфта
4

5.

КОМПЕНСИРУЮЩИЕ МУФТЫ
Зубчатая муфта (жёсткая)
5

6.

КОМПЕНСИРУЮЩИЕ МУФТЫ
Муфта упругая
втулочно-пальцевая (МУВП)
Муфта с упругой
торообразной оболочкой
6
