Лабораторное оборудование

1. Лабораторное оборудование

Дмитрий Николаев
Специалист по внедрению
ЛИС «АльфаЛАБ»

2.

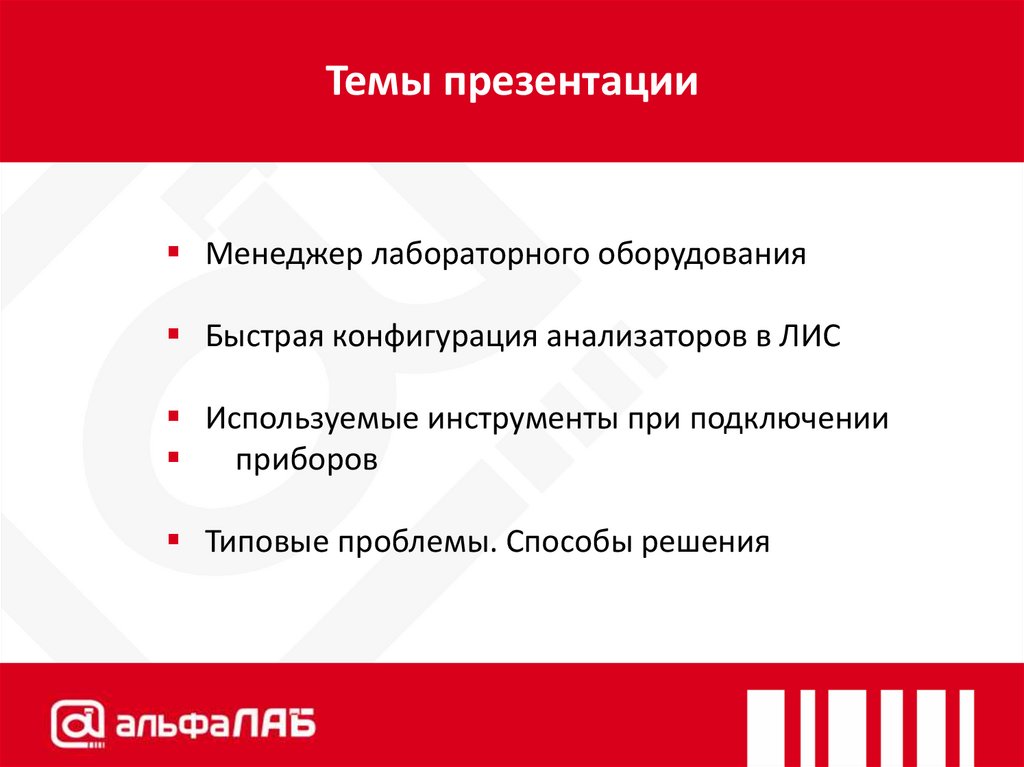

Темы презентации
Менеджер лабораторного оборудования
Быстрая конфигурация анализаторов в ЛИС
Используемые инструменты при подключении
приборов
Типовые проблемы. Способы решения

3.

Менеджер лабораторного оборудования
(Equipment manager - EM)
МЛО
МИС
Подключение анализаторов к любой информационной системе
Кеширование данных, полученных от анализатора
Автоматическое обновление на рабочих местах клиентов

4.

Установка МЛО
Установка МЛО в 3 шага
1. Распаковка сборки в любой каталог ПК
2. Запуск исполняемого файла менеджера
3. Запуск административной консоли

5.

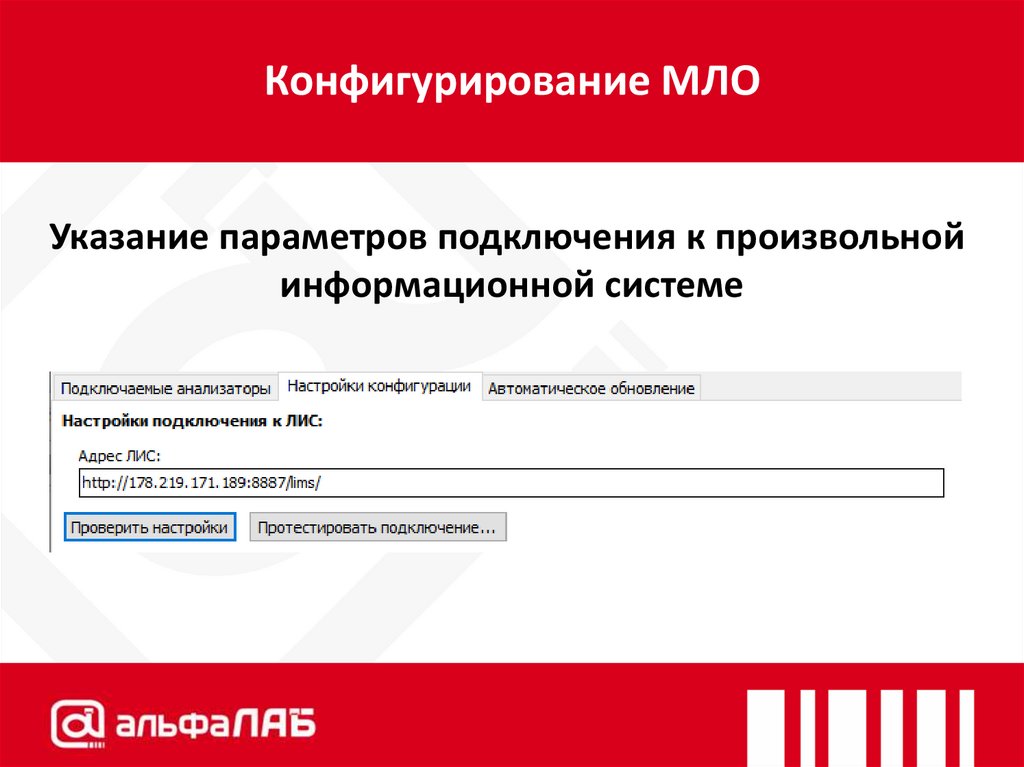

Конфигурирование МЛО
Указание параметров подключения к произвольной
информационной системе

6.

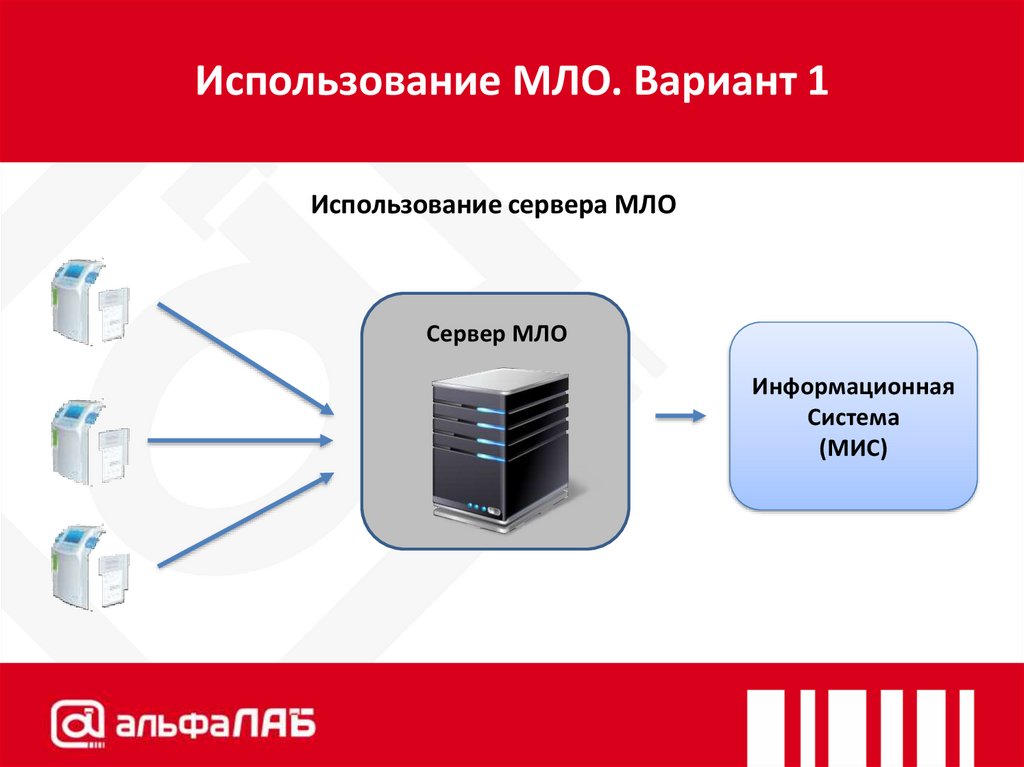

Использование МЛО. Вариант 1
Использование сервера МЛО
Сервер МЛО
Информационная
Система
(МИС)

7.

Использование МЛО. Вариант 2
Использование МЛО на управляющих или клиентских ПК
МЛО
Информационная
Система
(МИС)
МЛО
МЛО

8.

Использование МЛО. Вариант 3
Подключение МЛО к ЛИС «АльфаЛАБ»
МЛО
ЛИС
«АльфаЛАБ»
МЛО
МЛО
Информационная
Система
(МИС)

9.

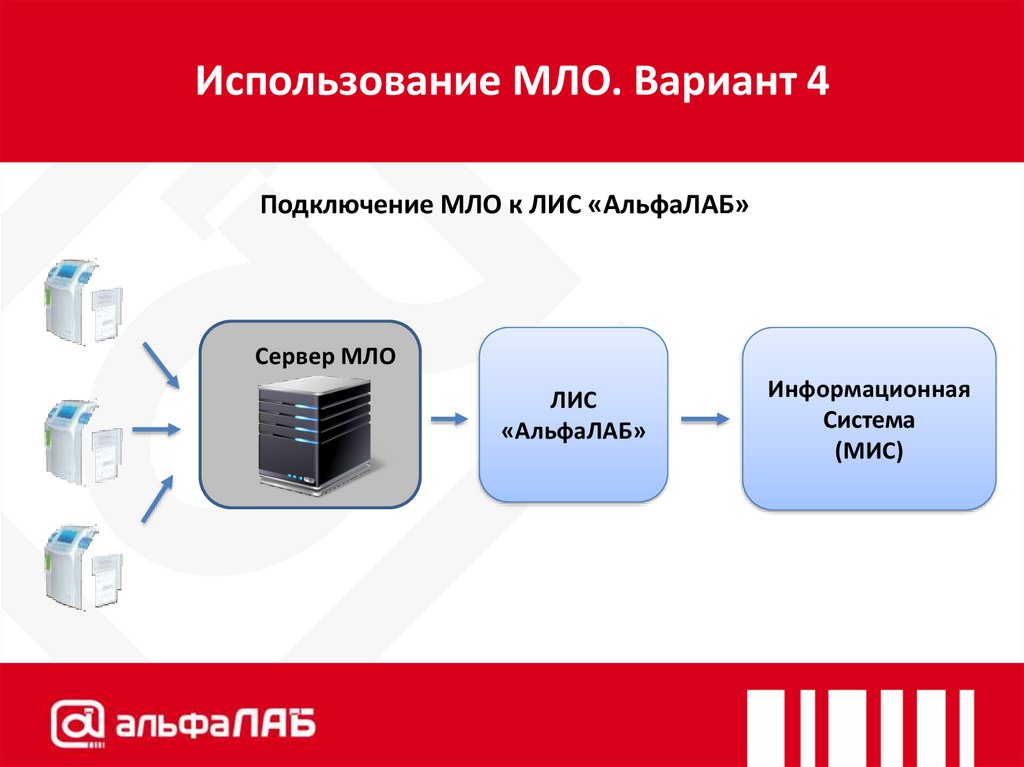

Использование МЛО. Вариант 4
Подключение МЛО к ЛИС «АльфаЛАБ»
Сервер МЛО
ЛИС
«АльфаЛАБ»
Информационная
Система
(МИС)

10.

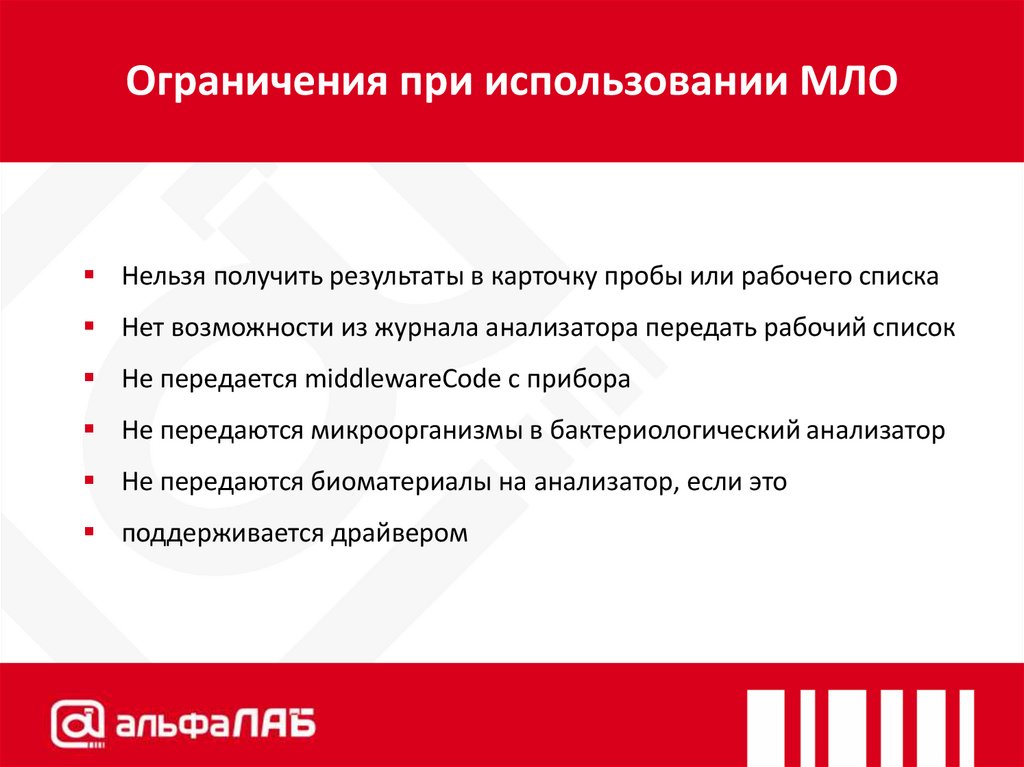

Ограничения при использовании МЛО
Нельзя получить результаты в карточку пробы или рабочего списка
Нет возможности из журнала анализатора передать рабочий список
Не передается middlewareCode с прибора
Не передаются микроорганизмы в бактериологический анализатор
Не передаются биоматериалы на анализатор, если это
поддерживается драйвером

11.

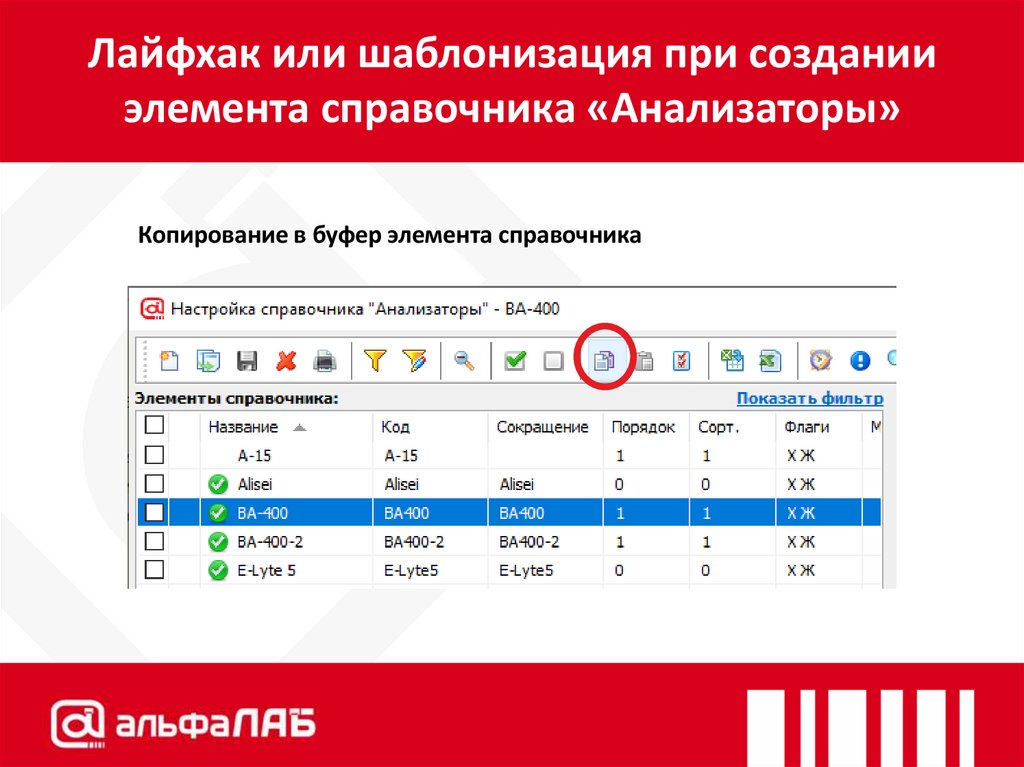

Лайфхак или шаблонизация при создании
элемента справочника «Анализаторы»
Копирование в буфер элемента справочника

12.

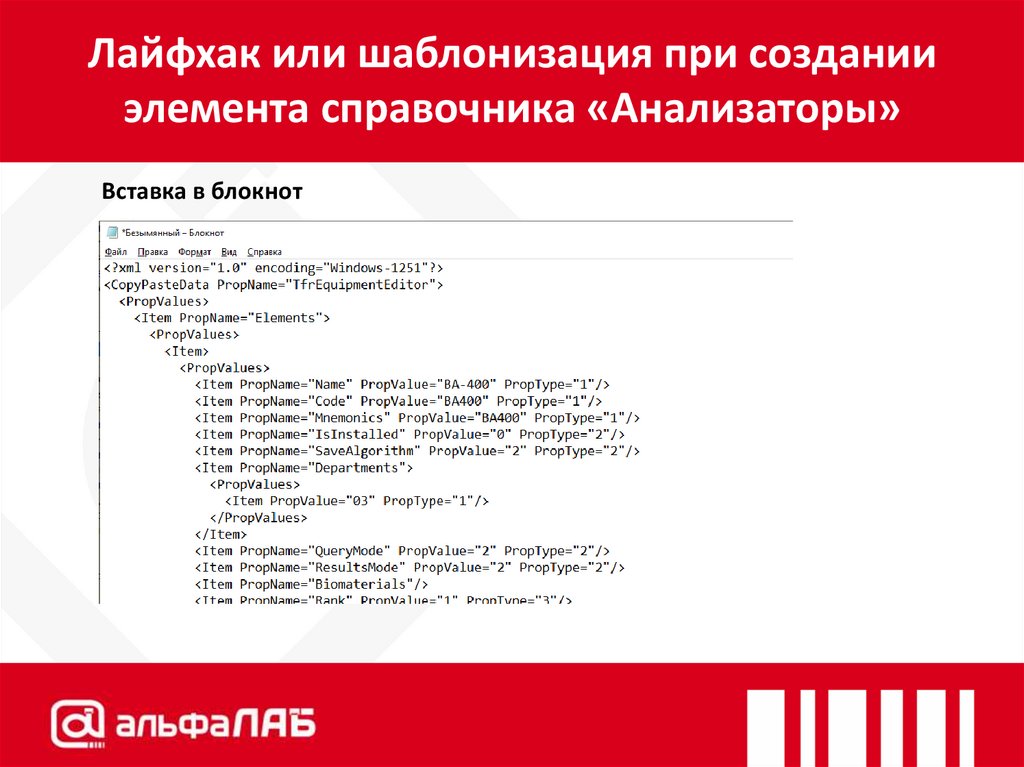

Лайфхак или шаблонизация при создании
элемента справочника «Анализаторы»
Вставка в блокнот

13.

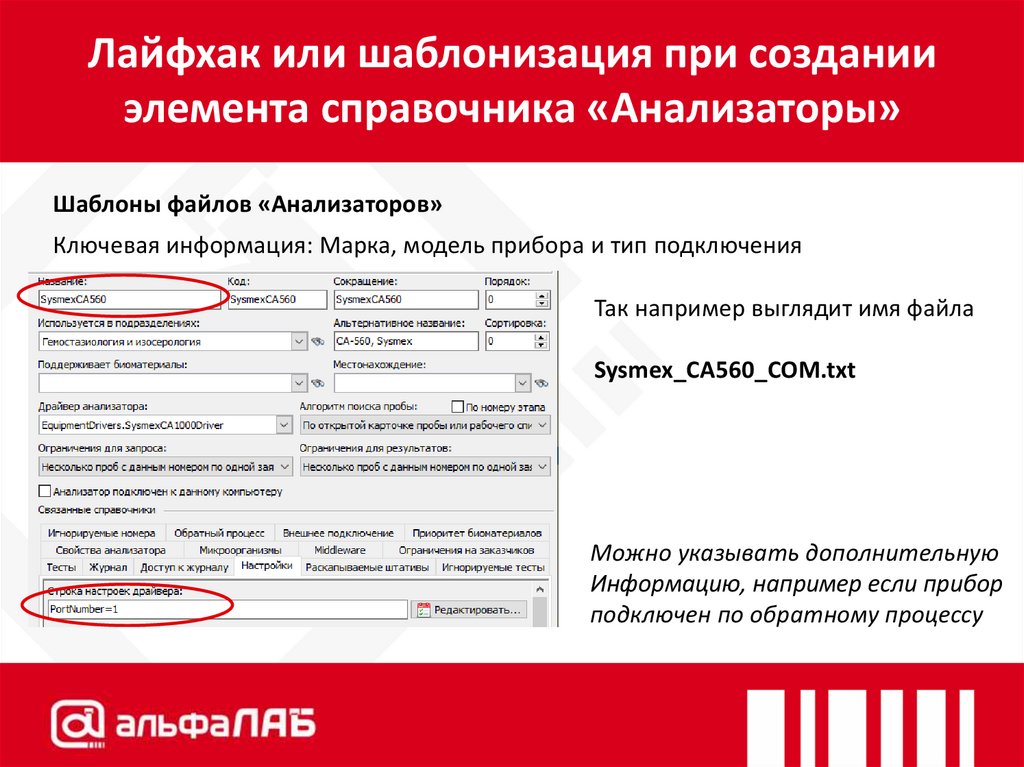

Лайфхак или шаблонизация при создании
элемента справочника «Анализаторы»
Шаблоны файлов «Анализаторов»
Ключевая информация: Марка, модель прибора и тип подключения
Так например выглядит имя файла
Sysmex_CA560_COM.txt
Можно указывать дополнительную
Информацию, например если прибор
подключен по обратному процессу

14.

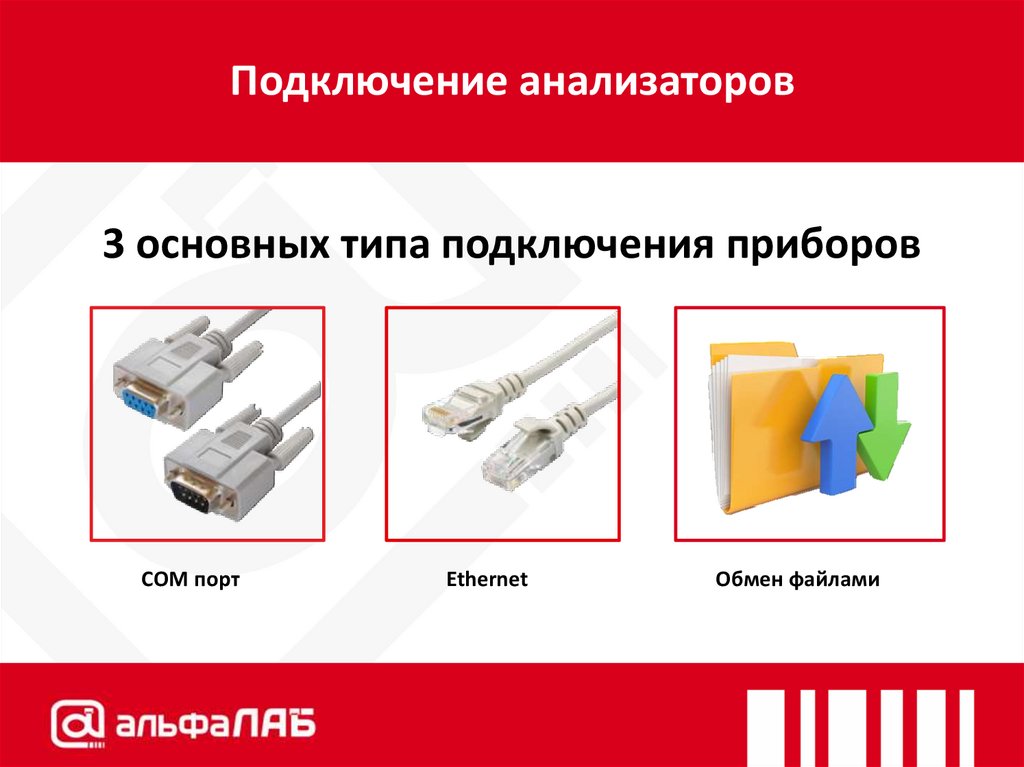

Подключение анализаторов
3 основных типа подключения приборов
COM порт
Ethernet
Обмен файлами

15.

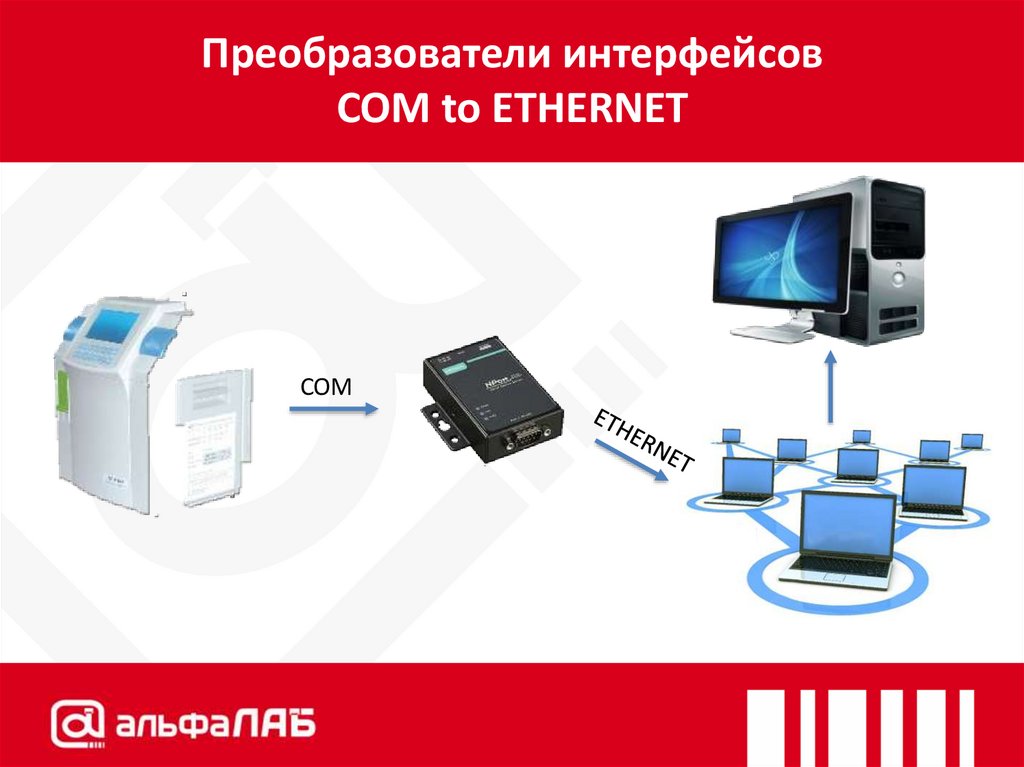

Преобразователи интерфейсов
COM to ETHERNET
COM

16.

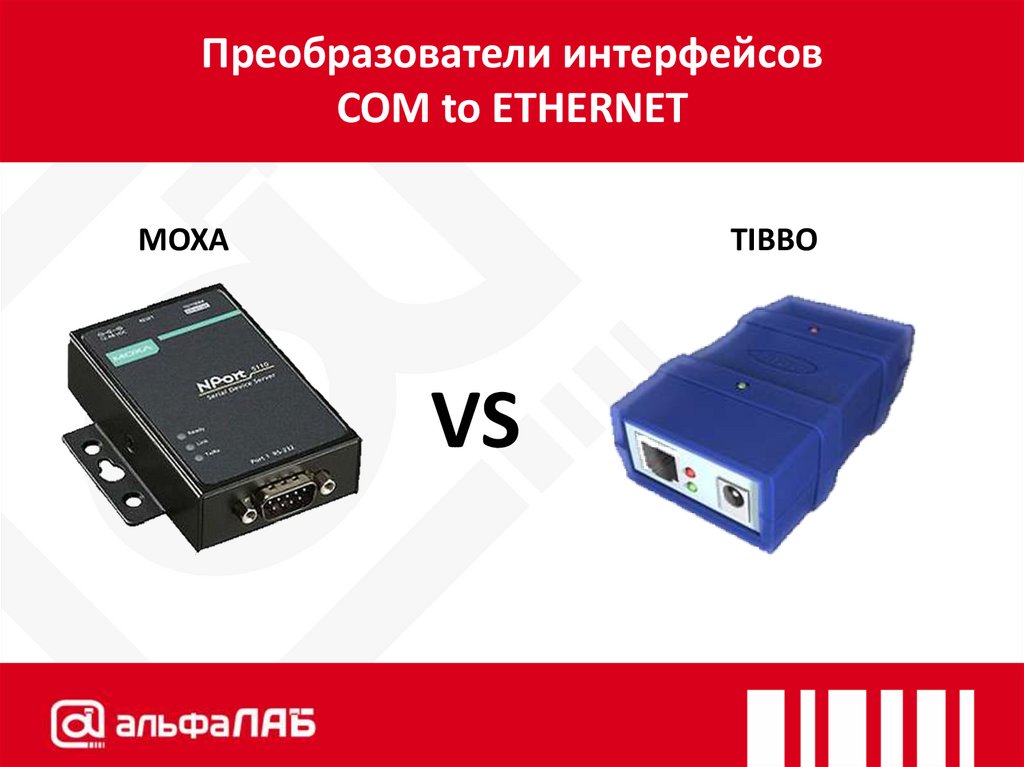

Преобразователи интерфейсов
COM to ETHERNET
TIBBO
MOXA
VS

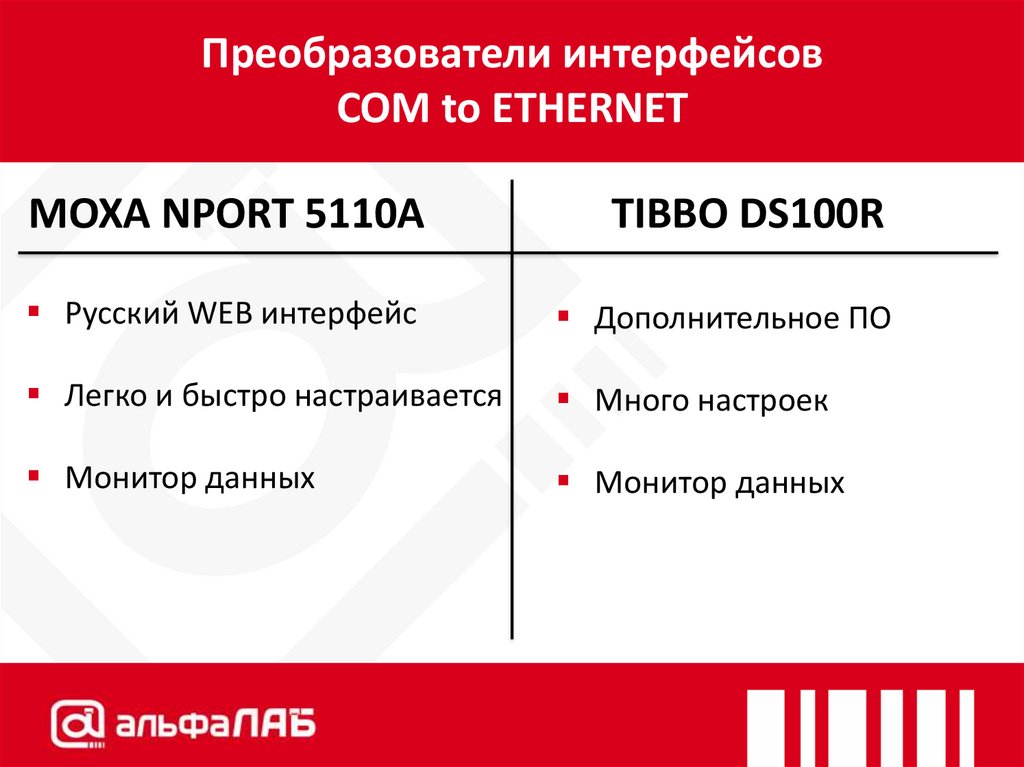

17.

Преобразователи интерфейсов
COM to ETHERNET
MOXA NPORT 5110A
TIBBO DS100R
Русский WEB интерфейс
Дополнительное ПО
Легко и быстро настраивается
Много настроек
Монитор данных
Монитор данных

18.

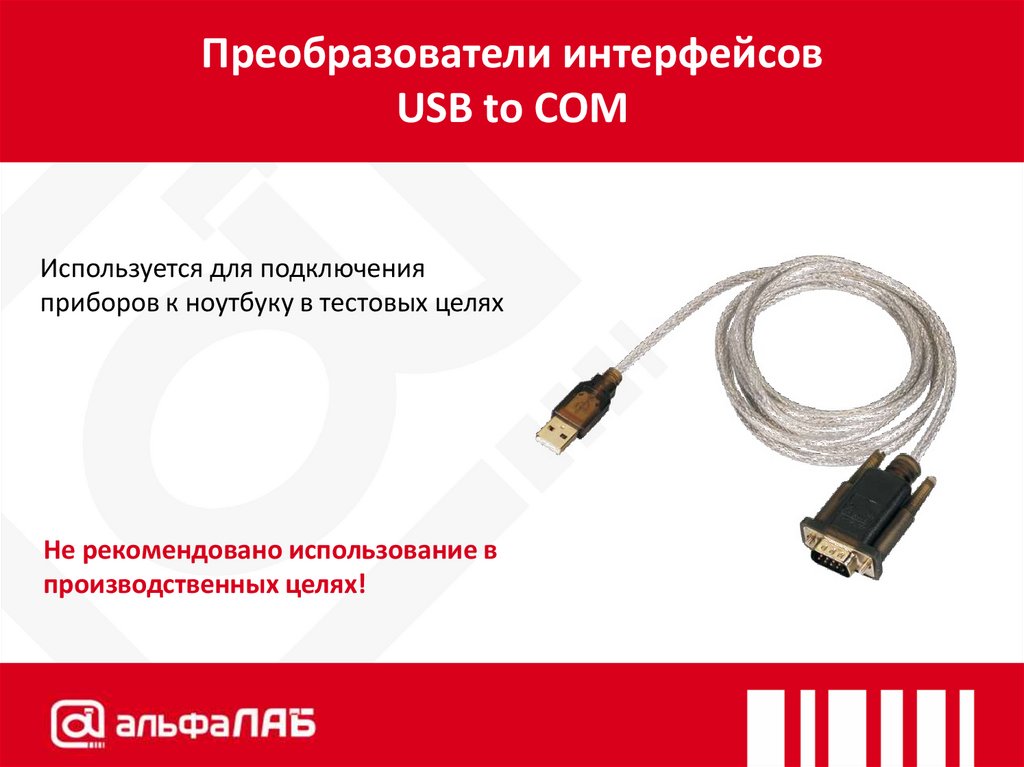

Преобразователи интерфейсов
USB to COM
Используется для подключения
приборов к ноутбуку в тестовых целях
Не рекомендовано использование в
производственных целях!

19.

Кабели COM
Нужен паяльник
Прочий инструмент
Подходят для использования в производственных целях

20.

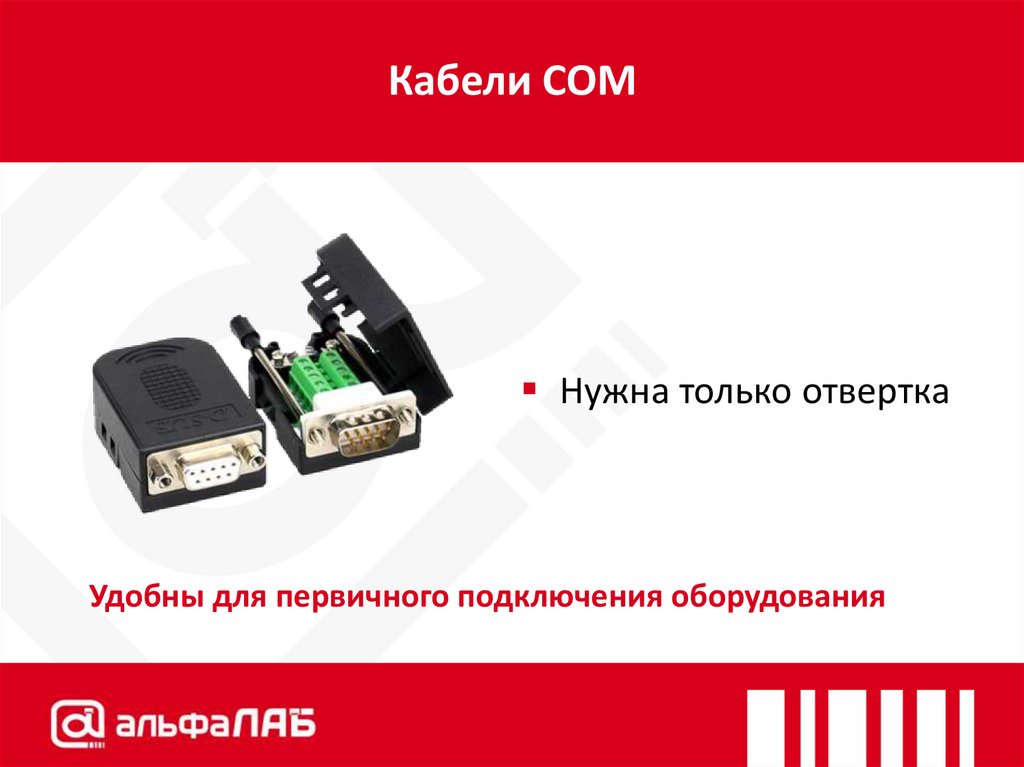

Кабели COM
Нужна только отвертка
Удобны для первичного подключения оборудования

21.

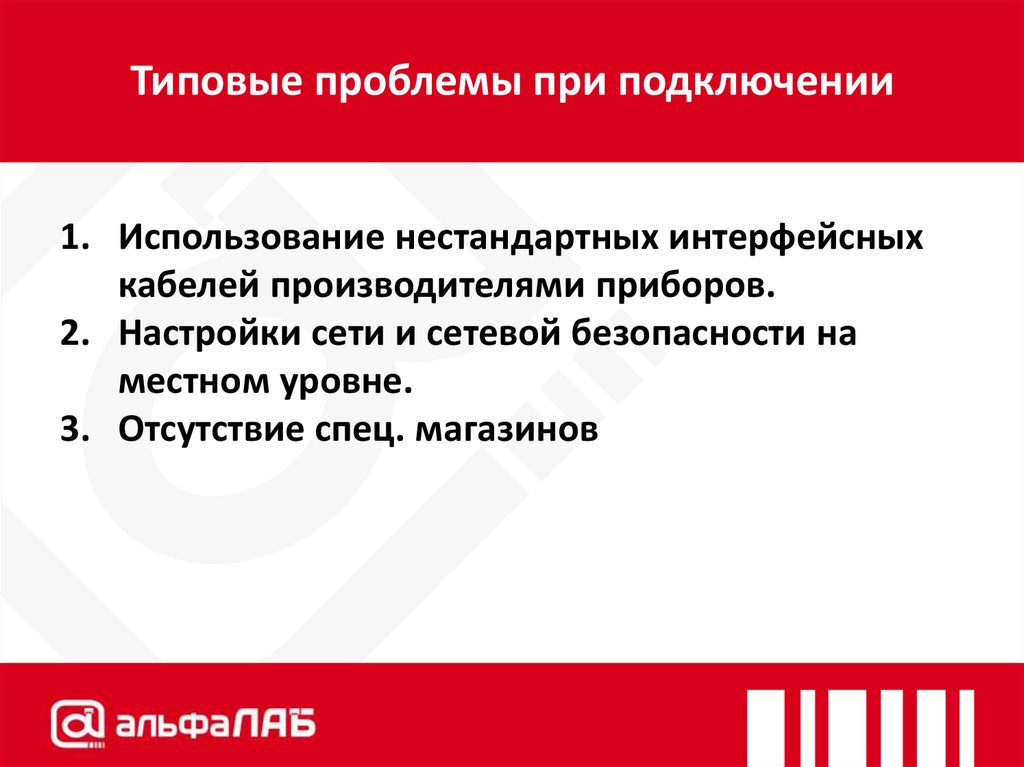

Типовые проблемы при подключении
1. Использование нестандартных интерфейсных
кабелей производителями приборов.
2. Настройки сети и сетевой безопасности на
местном уровне.
3. Отсутствие спец. магазинов

22.

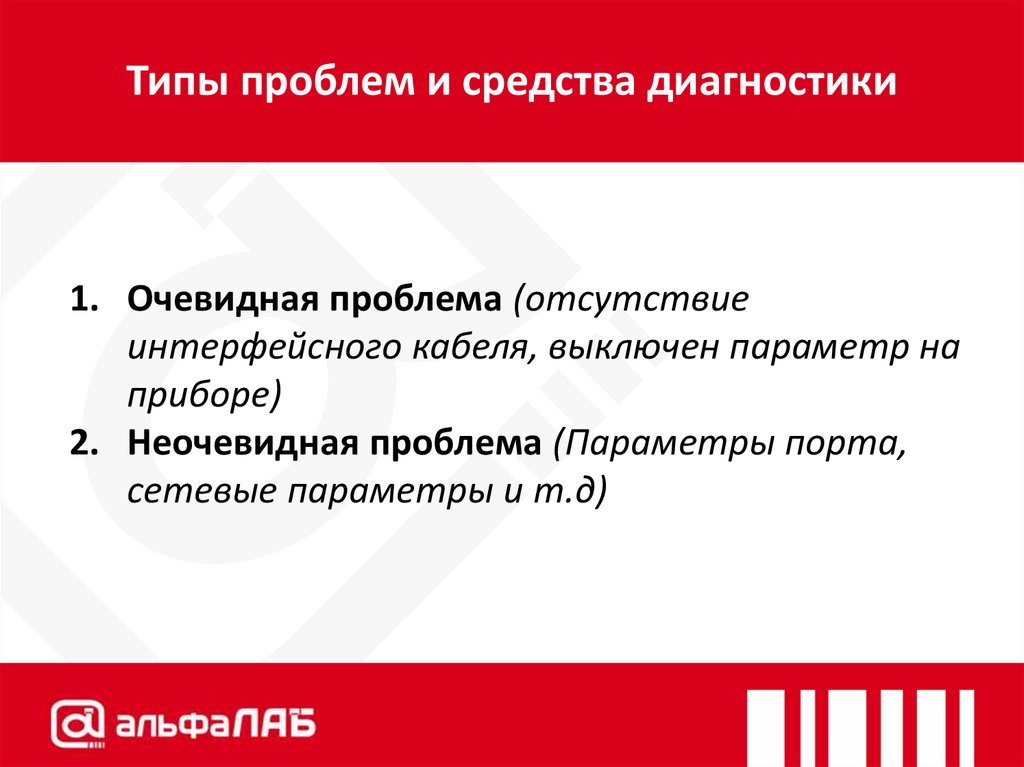

Типы проблем и средства диагностики
1. Очевидная проблема (отсутствие
интерфейсного кабеля, выключен параметр на
приборе)
2. Неочевидная проблема (Параметры порта,
сетевые параметры и т.д)

23.

Стандартные утилиты Windows
Telnet
Ping
tracert

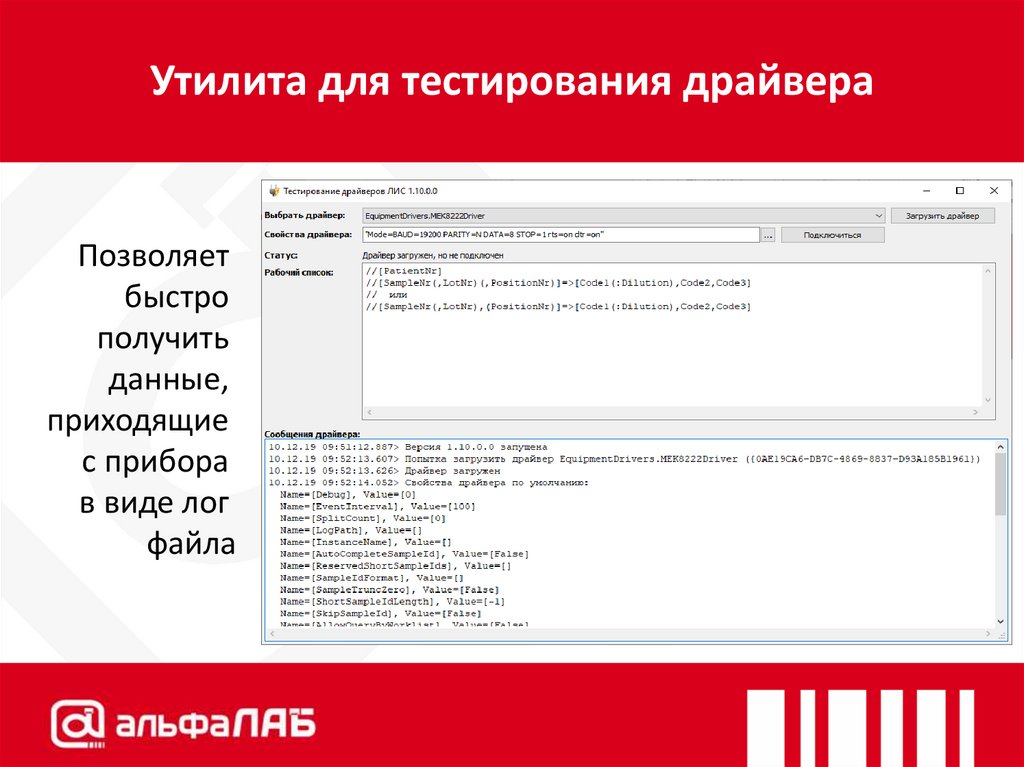

24.

Утилита для тестирования драйвера
Позволяет
быстро
получить
данные,
приходящие
с прибора
в виде лог
файла

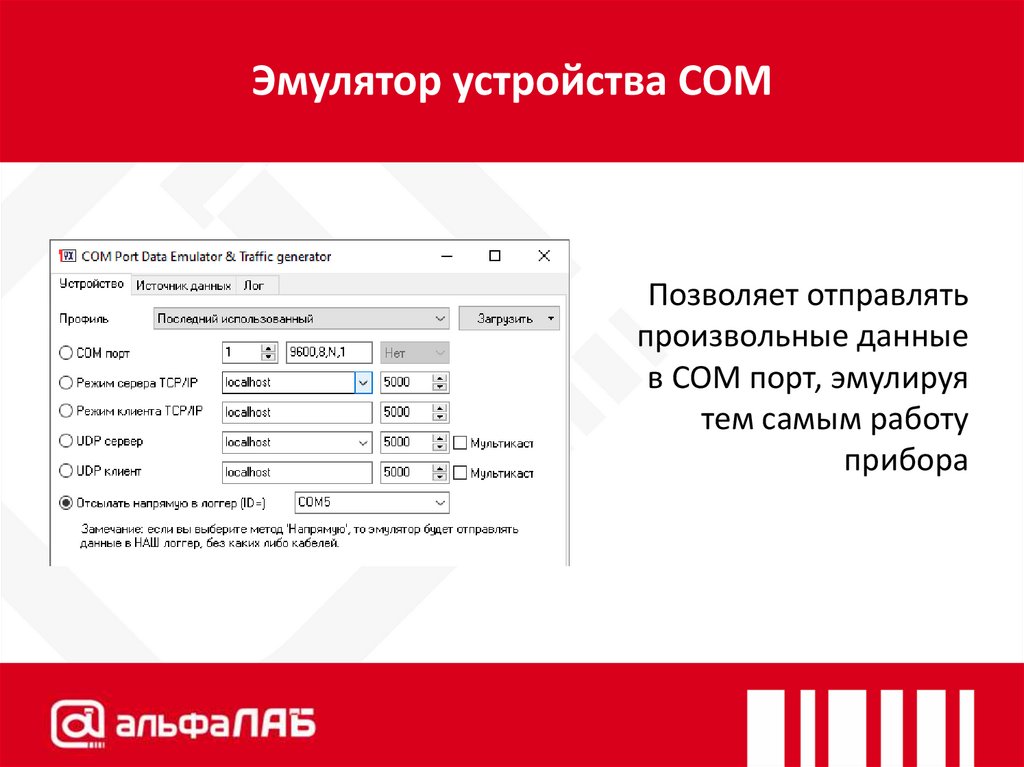

25.

Эмулятор устройства COM
Позволяет отправлять
произвольные данные
в COM порт, эмулируя
тем самым работу
прибора

26.

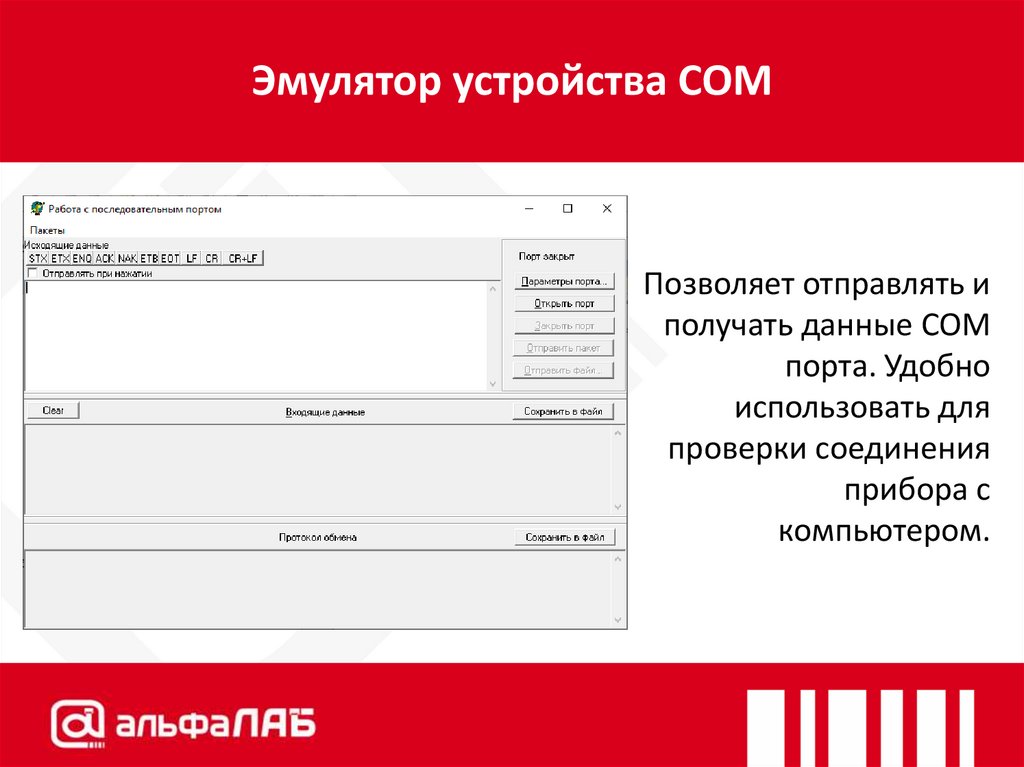

Эмулятор устройства COM
Позволяет отправлять и
получать данные COM
порта. Удобно
использовать для
проверки соединения
прибора с
компьютером.

27.

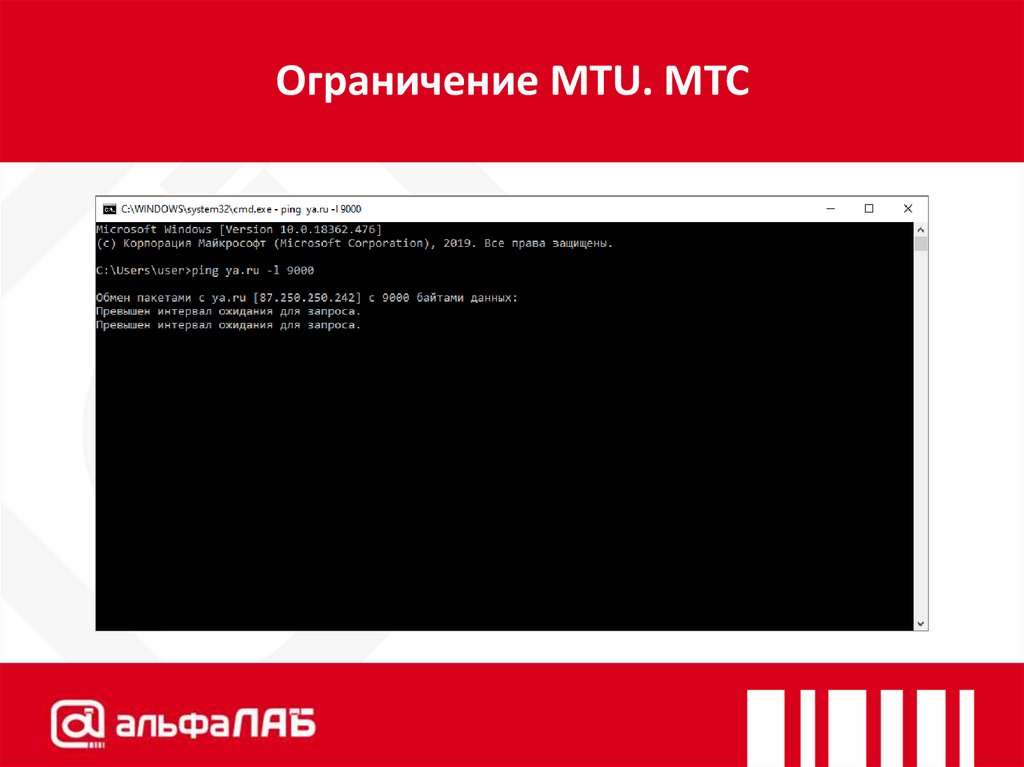

Ограничение MTU. МТС

28.

Ограничение MTU. ДОМ.Ru

29.

Подведем итоги
Использование МЛО оправдано:
в небольших лабораториях
в целях экономии ресурсов
в случае подключения полностью автоматических приборов
Решение проблем при подключении приборов:
Желательно присутствие технического специалиста на местах.
Наличие запасных кабелей, устройств, инструмента.
Использование диагностических средств

30.

Спасибо за внимание!
Дмитрий Николаев
Специалист по внедрению
ЛИС «АльфаЛАБ»
ndv@alfalabsystem.ru
