Возбуждение петлей. Возбуждение штырем. Возбуждение зондовым возбудителем

1. Лекция №7

• Возбуждение петлей
• Возбуждение
штырем
• Возбуждение
зондовым
возбудителем

2.

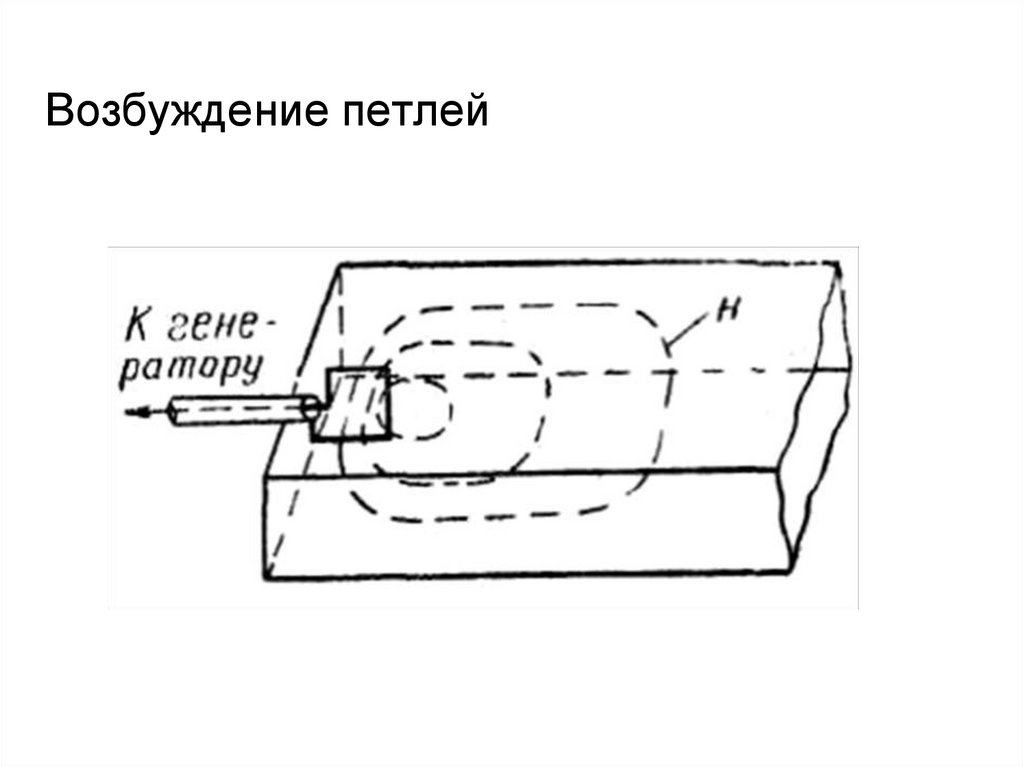

Возбуждение петлей

3.

• Внутрь волновода через его боковую или
торцевую стенку вводится петля(виток)
посредством которой осуществляется
магнитная(индуктивная) связь коаксиального
фидера с волноводом.
• Петля располагается так, чтобы она подобно
обмотке трансформатора пронизывалась
магнитным полем возбуждаемой волны.
• Петля питается током высокой частоты, и
вокруг нее образуется магнитное поле,
имеющее продольную составляющую.
• Магнитное поле возбуждаемой волны
пересекает петлю и наводит в ней э.д.с.
Взаимоиндукции, которая в общем случае
сдвинута по фазе на некоторый угол.

4. Возбуждение штырем

5.

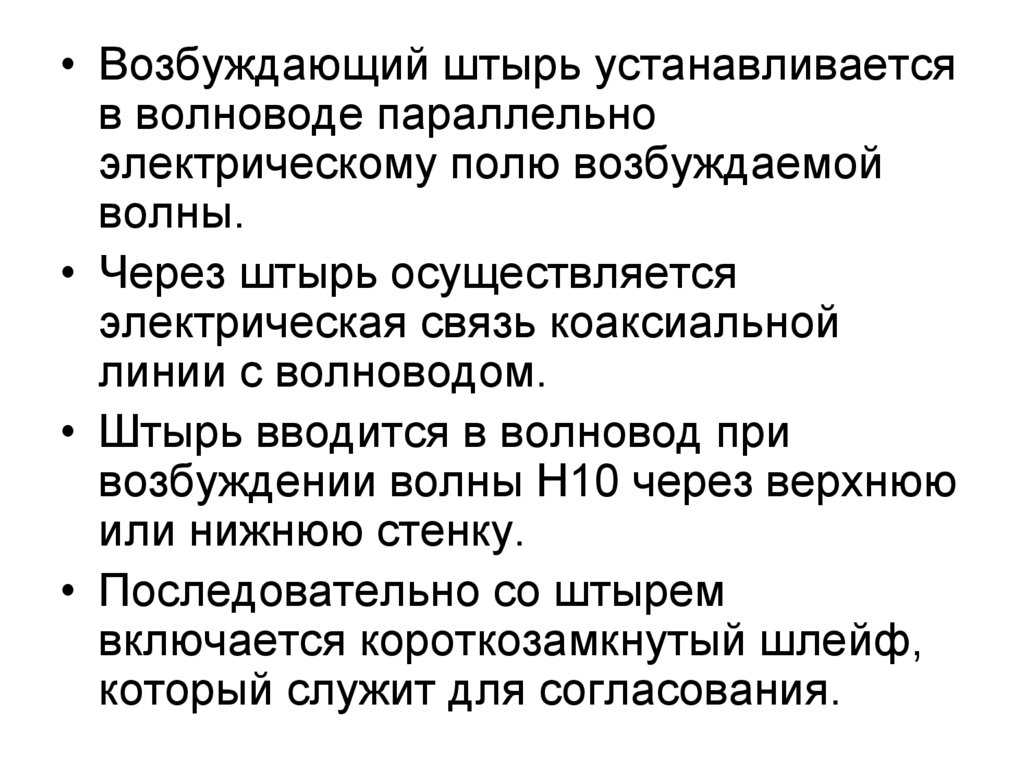

• Возбуждающий штырь устанавливается
в волноводе параллельно
электрическому полю возбуждаемой
волны.
• Через штырь осуществляется
электрическая связь коаксиальной
линии с волноводом.
• Штырь вводится в волновод при
возбуждении волны Н10 через верхнюю
или нижнюю стенку.
• Последовательно со штырем
включается короткозамкнутый шлейф,
который служит для согласования.

6. Возбуждение зондовым возбудителем

7.

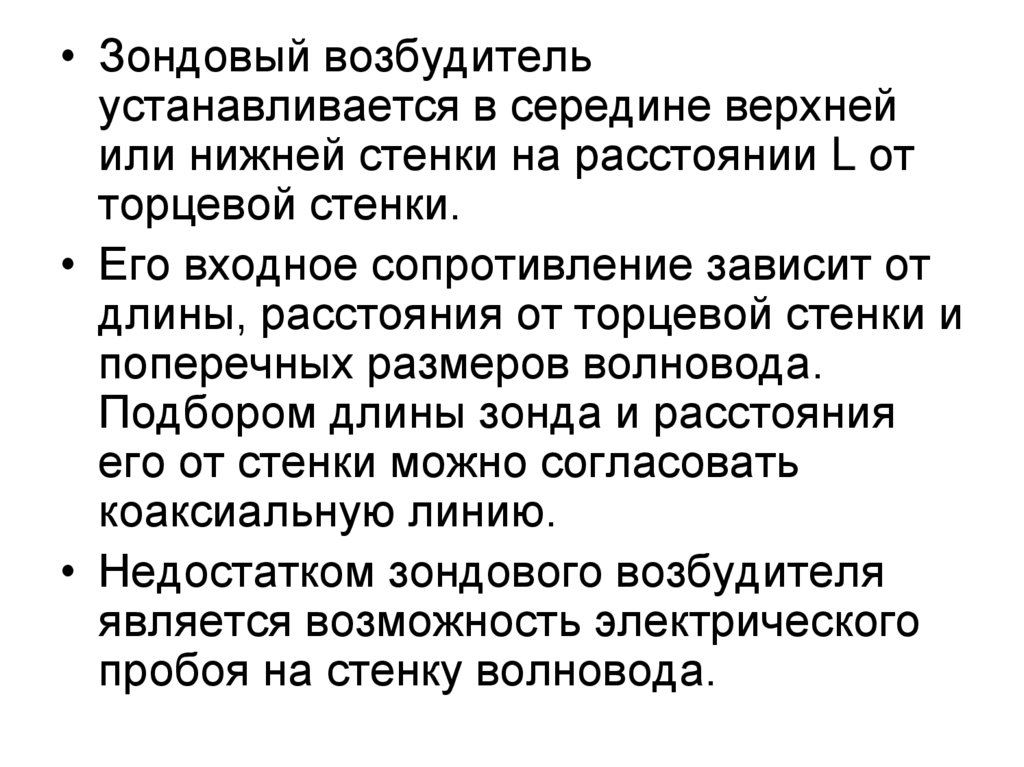

• Зондовый возбудитель
устанавливается в середине верхней
или нижней стенки на расстоянии L от
торцевой стенки.
• Его входное сопротивление зависит от
длины, расстояния от торцевой стенки и
поперечных размеров волновода.
Подбором длины зонда и расстояния
его от стенки можно согласовать
коаксиальную линию.
• Недостатком зондового возбудителя
является возможность электрического
пробоя на стенку волновода.
