Конструкторский этап проекта

1. Конструкторский этап проекта

2. Цели урока:

познакомить учащихся с понятиями:
«Конструкторский этап. Метод аналогий»;
привить навыки четкого и правильного
выражения своих мыслей, уметь анализировать,
выделять главное, сравнивать; способствовать
запоминанию основной терминологии;
способствовать воспитанию эстетических качеств
личности.

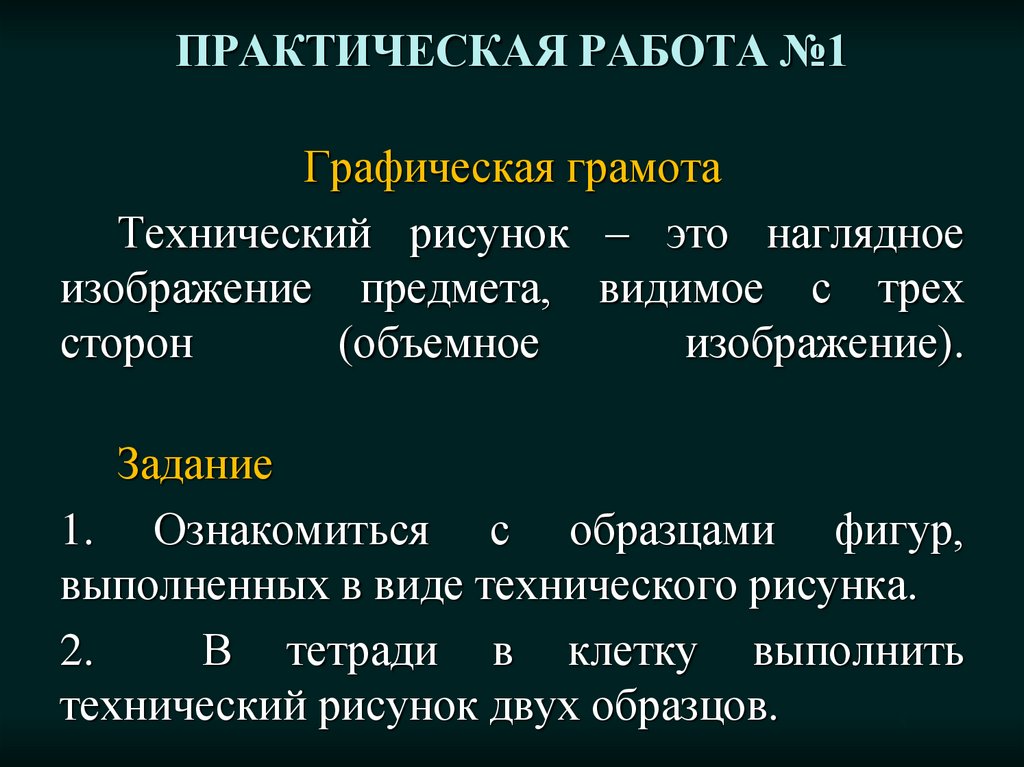

3. ПРАКТИЧЕСКАЯ РАБОТА №1

Графическая грамота
Технический рисунок – это наглядное
изображение предмета, видимое с трех
сторон
(объемное
изображение).
Задание
1. Ознакомиться с образцами фигур,
выполненных в виде технического рисунка.
2.
В тетради в клетку выполнить
технический рисунок двух образцов.

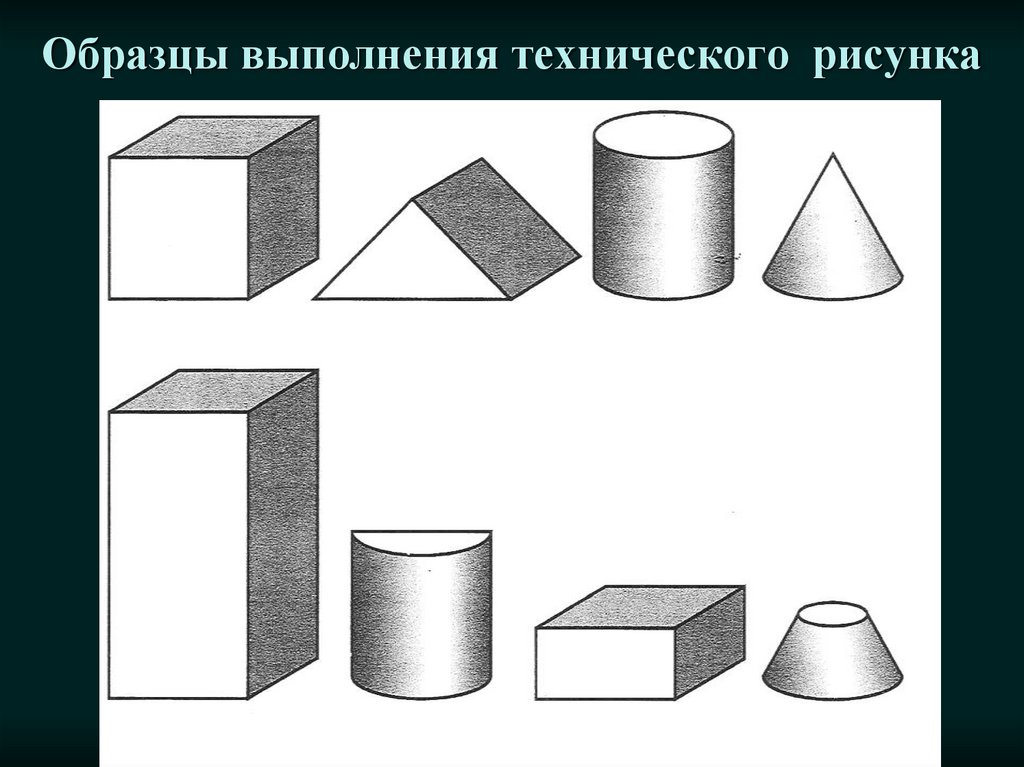

4. Образцы выполнения технического рисунка

5. Что такое конструирование?

6.

Один из наиболее простых методов
разработки конструкции будущего
изделия— метод аналогий, или поиск
похожего.
Аналогия — это сходство двух
предметов в каких-либо свойствах или
отношениях.
Копирование природы — прямая
аналогия.

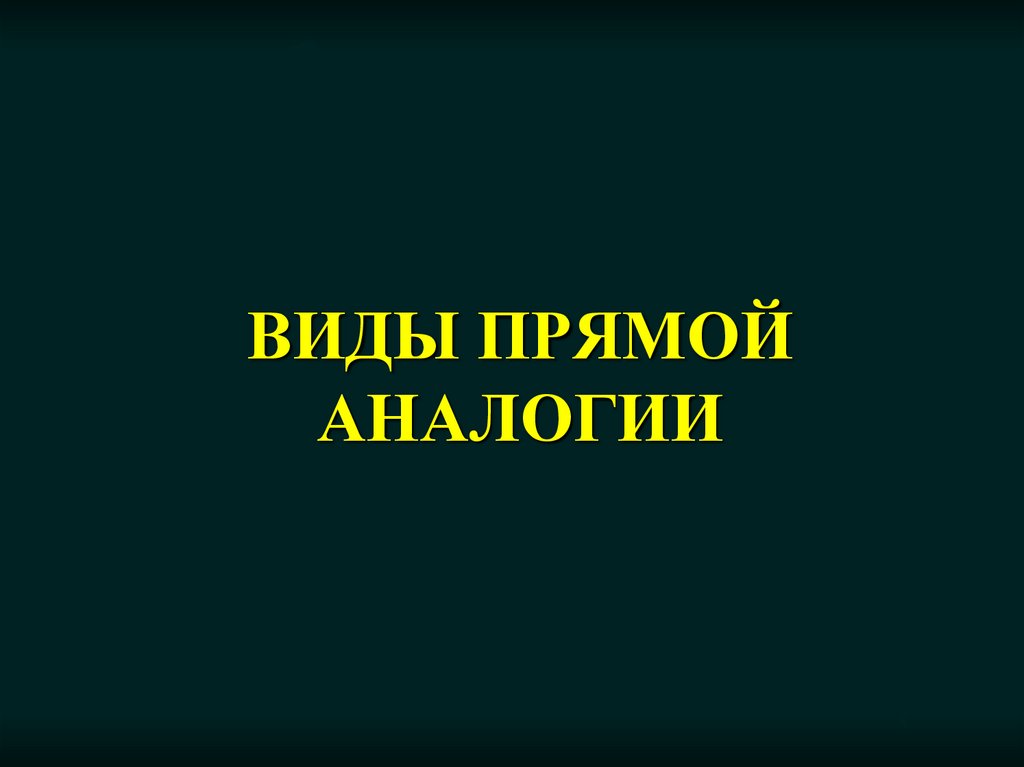

7. Виды прямой аналогии

ВИДЫ ПРЯМОЙ
АНАЛОГИИ

8. 1. Аналогия внешней формы

сходство предметов по внешним
признакам.

9. 2. Структурная аналогия

сходство во внутреннем строении
объектов.

10. 3. Функциональная аналогия

перенос принципа действия от одного
объекта к другому.

11.

Результаты работы по окончании
этапа конструирования могут
выражаться в моделях, чертежах,
эскизах, рисунках, схемах, таблицах,
иллюстрациях, шаблонах.
Все это называется конструкторской
документацией и должно прилагаться к
отчету о проделанной работе.

12. Вопросы и задание

1.
2.
3.
4.
5.
6.
7.
Какая задача выполняется на этапе конструирования?
Что такое аналогия?
В чем заключается суть метода аналогий?
Приведите примеры аналогий каждого вида.
Какие аналогии вы применили при проектировании
своего изделия?
Что относится к конструкторской документации?
Можно ли при проектировании какого-либо изделия
обойтись без выполнения конструкторского этапа?

13. НОВЫЕ ПОНЯТИЯ

Технический рисунок,
Конструкторский этап,
Аналогия,
Метод поиска новых решений (метод
аналогий),
Виды прямой аналогии (внешней формы,
структурная, функциональная),
Конструкторская документация

14. ПРАКТИЧЕСКАЯ РАБОТА №2 Разработка конструкторской документации

1.
2.
3.
4.
5.
Задание
Разработать свой вариант конструкции изделия.
Выбрать габаритные размеры (длина, ширина,
высота) для своего изделия.
Выбрать применяемый материал.
Выполнить технический рисунок своего
изделия на формате А4.
Под техническим рисунком в правом нижнем
углу указать габаритные размеры и материал.

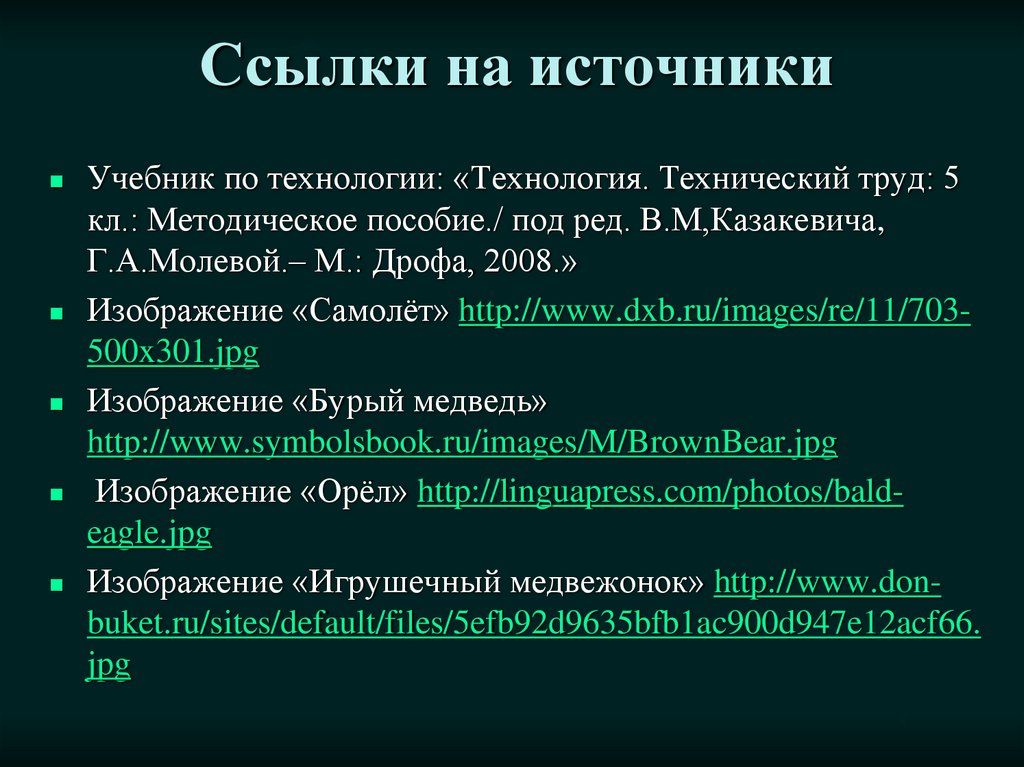

15. Ссылки на источники

Учебник по технологии: «Технология. Технический труд: 5
кл.: Методическое пособие./ под ред. В.М,Казакевича,
Г.А.Молевой.– М.: Дрофа, 2008.»
Изображение «Самолёт» http://www.dxb.ru/images/re/11/703500x301.jpg
Изображение «Бурый медведь»
http://www.symbolsbook.ru/images/M/BrownBear.jpg
Изображение «Орёл» http://linguapress.com/photos/baldeagle.jpg
Изображение «Игрушечный медвежонок» http://www.donbuket.ru/sites/default/files/5efb92d9635bfb1ac900d947e12acf66.
jpg

16.

Изображение «Кукла»
http://thewoodenwagon.com/Merchant2/graphics/00000001/ta
Изображение «Девочка»
http://img01.chitalnya.ru/upload/556/78839758224785.jpg
Изображение «Пингвин»
http://otvisni.com/uploads/posts/2012-04/1334673314_554pxEmperor_Penguin_Manchot_empereur.jpg
Изображение «Стрекоза»
http://img1.liveinternet.ru/images/attach/c/2/74/511/74511519
Изображение «Вертолёт»
http://hummingbirdhelicopters.us/wpcontent/uploads/2009/06/Feyenoord_Helicopter_04.jpg

17.

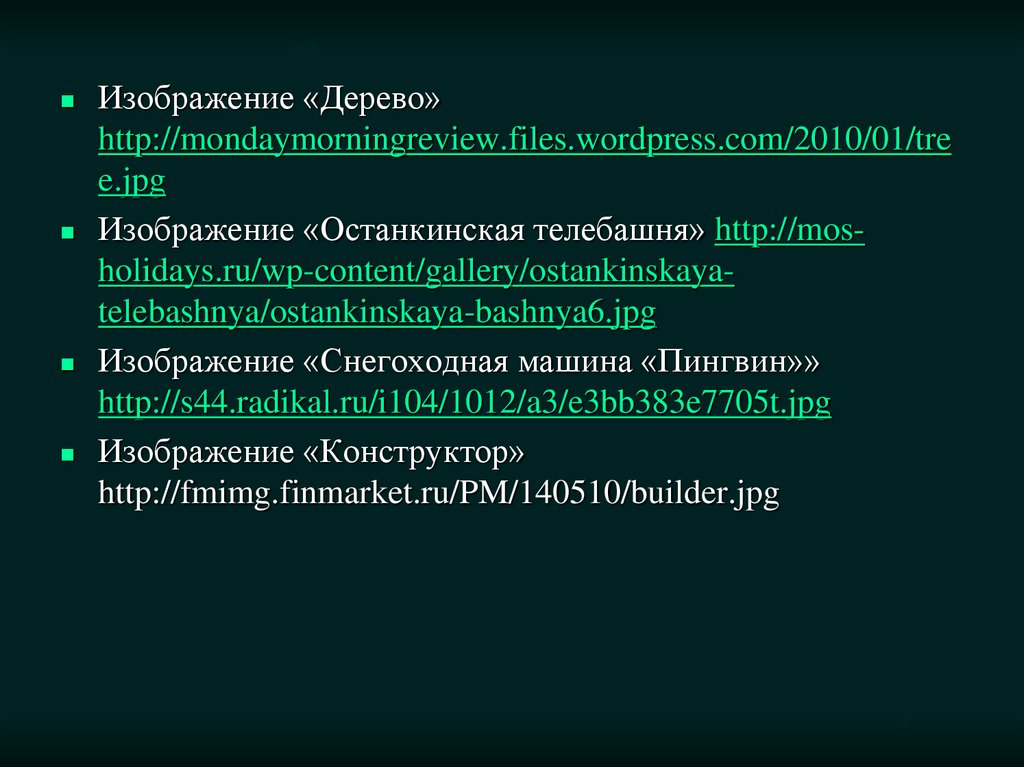

Изображение «Дерево»
