Хладагенты. КХУ

1.

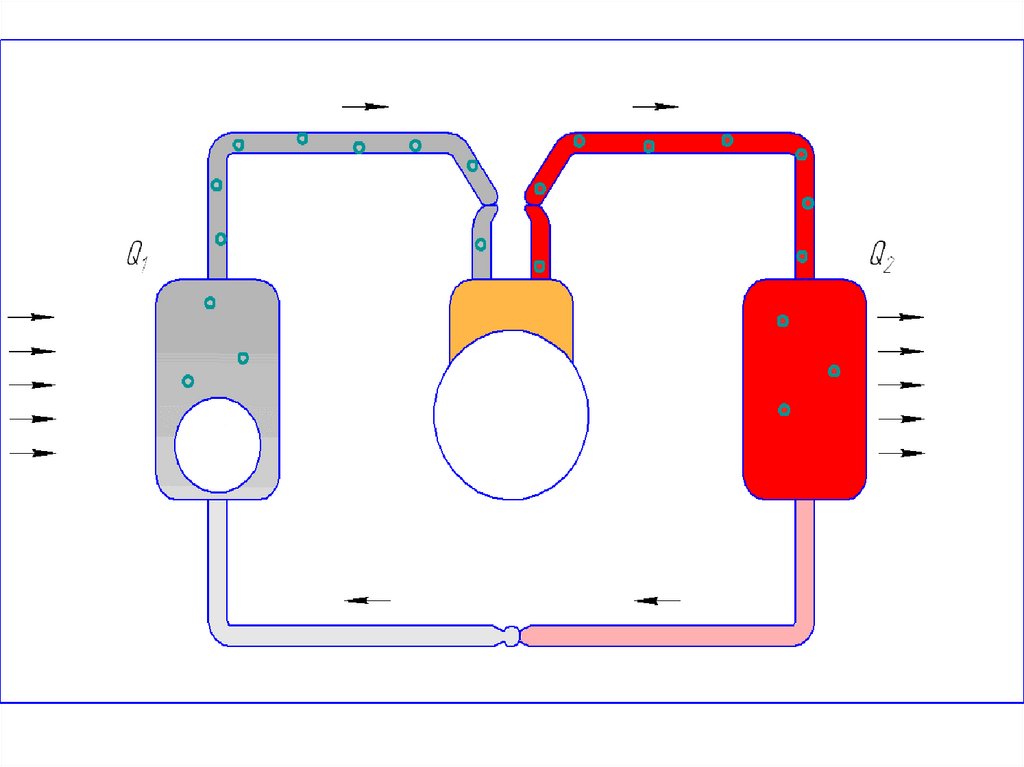

2. КХУ

3. ХЛАДАГЕНТЫ

трихлорфторметан (tкип 23,8 °C) — Фреон R 11, Фреон-11, Хладон-11
- дифтордихлорметан (tкип — 29,8 °C) — Фреон R 12, Фреон-12,
Хладон-12
- трифторхлорметан (tкип — 81,5 °C) — Фреон R 13, Фреон-13,
Хладон-13
- тетрафторметан (tкип — 128 °C) — Фреон R 14, Фреон-14, Хладон14
- тетрафторэтан
(tкип — 26,3 °C) — Фреон R 134а, Фреон-134а,
Хладон-134а
- хлордифторметан (tкип — 40,8 °C) — Фреон R 22, Фреон-22,
Хладон-22
-хлорофторокарбонат (tкип — 51,4 °C) — Фреон R407С, Фреон-R410A,
Хладон-R410A
Аммиак
Параметры R-717 (аммиак)
Refrigerant (хладагент), R717

4.

5. Схема конструкции терморегулирующего вентиля

6.

Терморегулирующий вентиль производит регуляцию
подачи хладагента, поддерживая на выходе
испарителя почти постоянный перегрев.
Основной принцип ТРВ – поддержание необходимого
давления
на
испарителе,
через
пропускную
способность жидкого хладагента и регулирование
расхода жидкого хладагента, в зависимости от
температуры.
ТРВ ставится до испарителя по ходу движения
хладагента. Фреон после ТРВ дросселируется
(расширяется) в результате чего происходит резкое
понижение давления и температуры холодильного
агента. Хладагент закипает и по мере кипения отбирает
тепло у воздуха в камере. В самом корпусе ТРВ есть
отверстие, в которое вставляется так называемая дюза
(форсунка или сопло). Основная функция дюза
поддерживать то количество хладагента, подаваемого в
испаритель, которое нам необходимо.
