Home Heating & Cooling Solution. Энергоэффективное решение отопления и кондиционирования вашего дома

1.

Home Heating & Cooling Solution
Энергоэффективное решение отопления
и кондиционирования Вашего дома
16.10.2007

2.

Home Heating & Cooling Solution

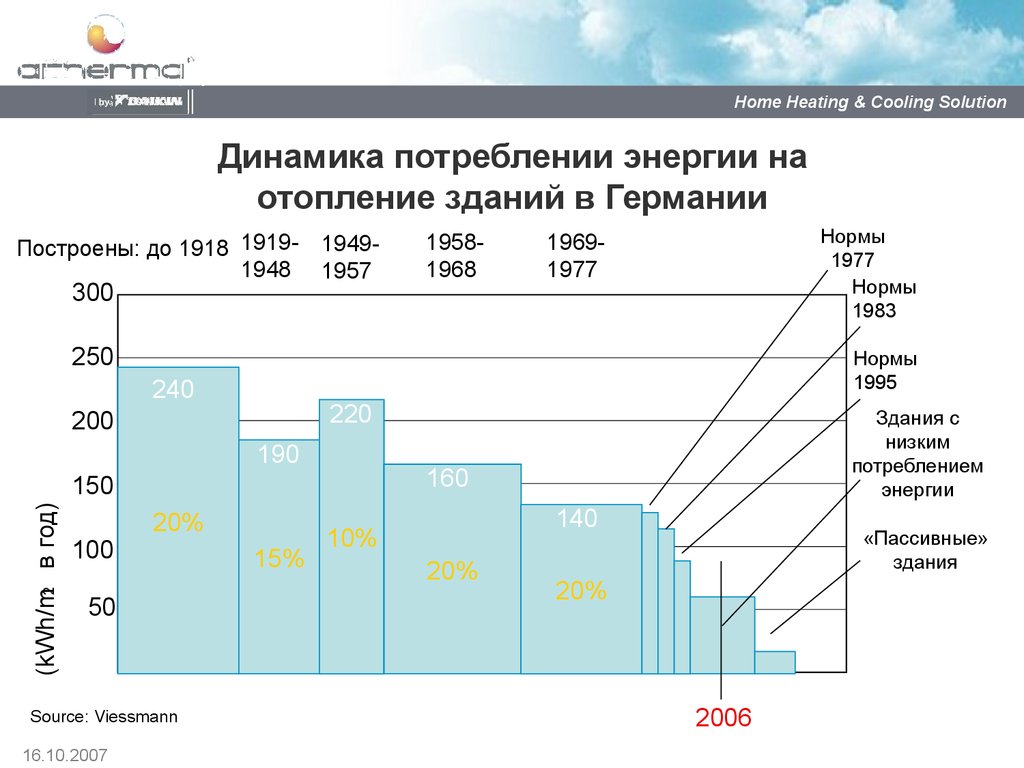

Динамика потреблении энергии на
отопление зданий в Германии
Построены: до 1918 1919- 19491948 1957
300
19581968
Нормы
1977
Нормы
1983
19691977
250
Нормы
1995
240
220
200
190
160
(kWh/m2 в год)
150
100
20%
50
Source: Viessmann
16.10.2007
15%
Здания с
низким
потреблением
энергии
140
10%
20%
«Пассивные»
здания
20%
2006

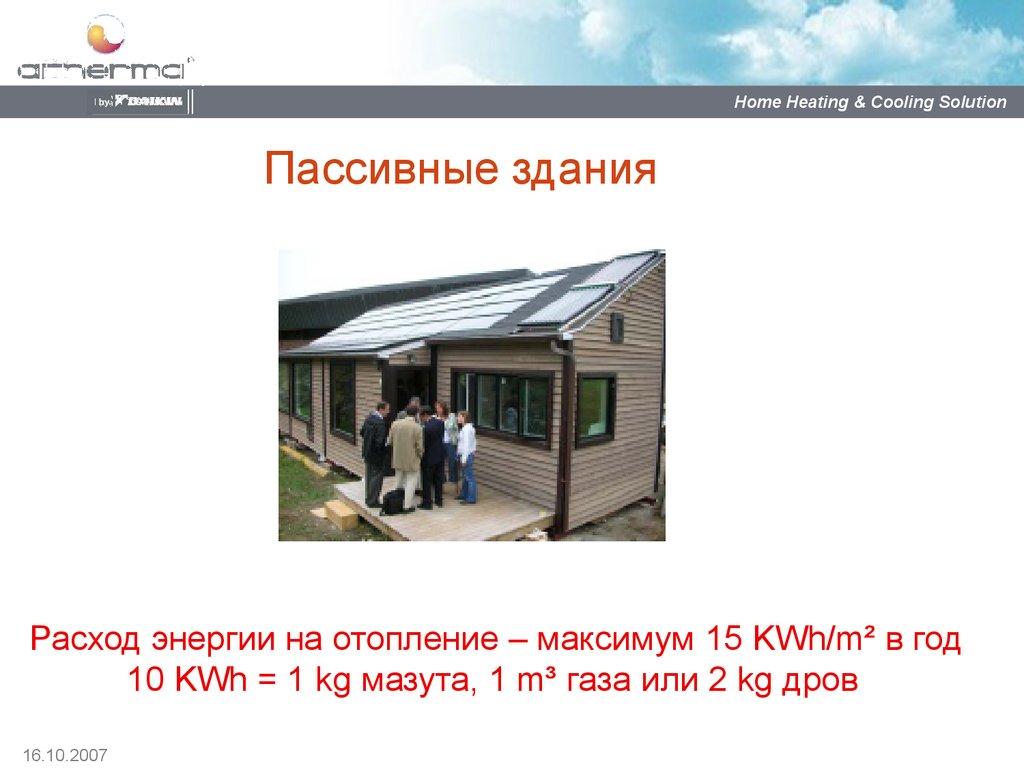

3. Пассивные здания

Home Heating & Cooling Solution
Пассивные здания
Расход энергии на отопление – максимум 15 KWh/m² в год
10 KWh = 1 kg мазута, 1 m³ газа или 2 kg дров
16.10.2007

4.

Home Heating & Cooling Solution
Температура теплоносителя °C

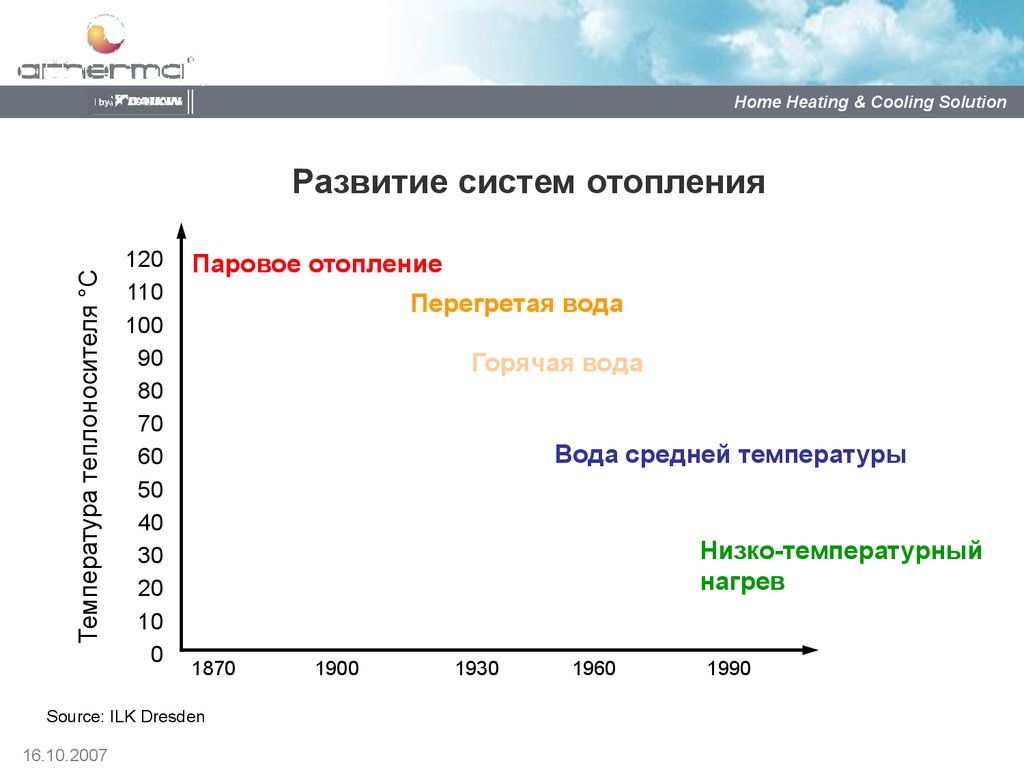

Развитие систем отопления
120
110
100
90
80
70
60
50
40
30
20
10
0
Паровое отопление
Перегретая вода
Горячая вода
Вода средней температуры
Низко-температурный
нагрев
1870
Source: ILK Dresden
16.10.2007
1900
1930
1960
1990

5.

Home Heating & Cooling Solution
Распределение тепла от различных источников
Идеальное
Комфорт
Теплый пол
Радиатор
Настенный
внутренний блок
Дискомфорт
Теплый пол позволяет понизить температуру в помещении на 2°C
Температура теплоносителя может составлять 25-40°C, наиболее
подходящая для применения «теплового насоса»
16.10.2007

6. Тепловой насос

Home Heating & Cooling Solution
Тепловой насос
Тепловой насос позволяет получить 3-5 кВт.ч тепла в помещении
затратив 1 кВт.ч электроэнергии
16.10.2007

7.

Home Heating & Cooling Solution

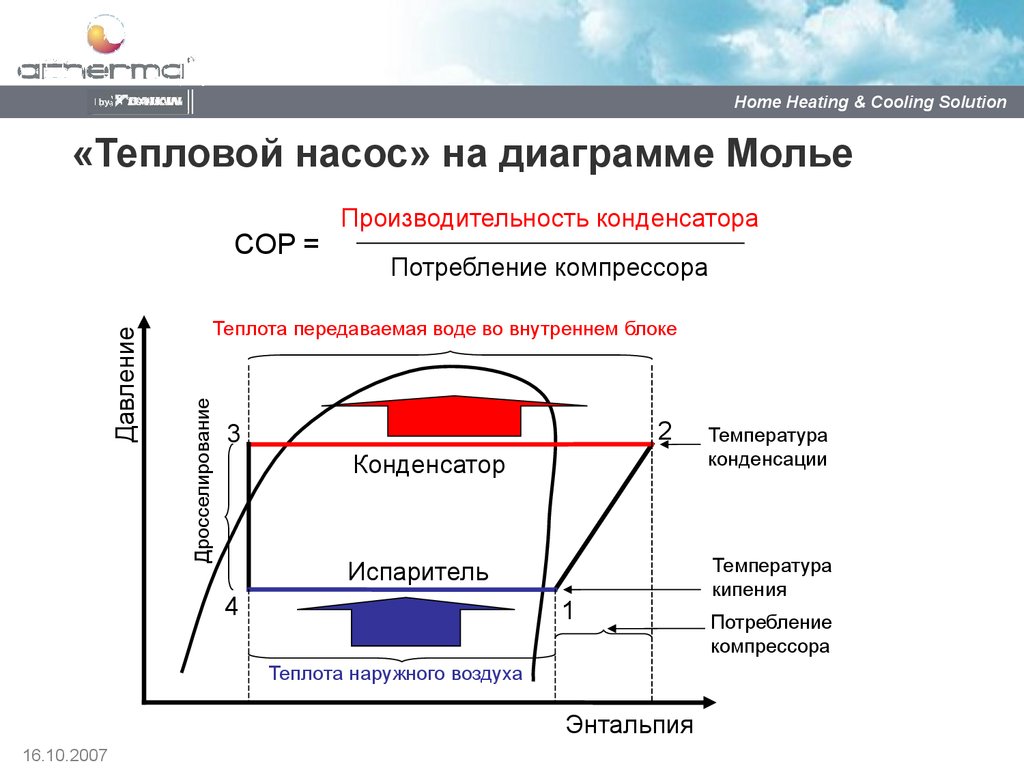

«Тепловой насос» на диаграмме Молье
Потребление компрессора
Теплота передаваемая воде во внутреннем блоке
Дросселирование
Давление
COP =
Производительность конденсатора
2
3
Конденсатор
Испаритель
4
1
Теплота наружного воздуха
Энтальпия
16.10.2007
Температура
конденсации
Температура
кипения
Потребление
компрессора

8. Работа кондиционера с функцией теплового насоса

Home Heating & Cooling Solution

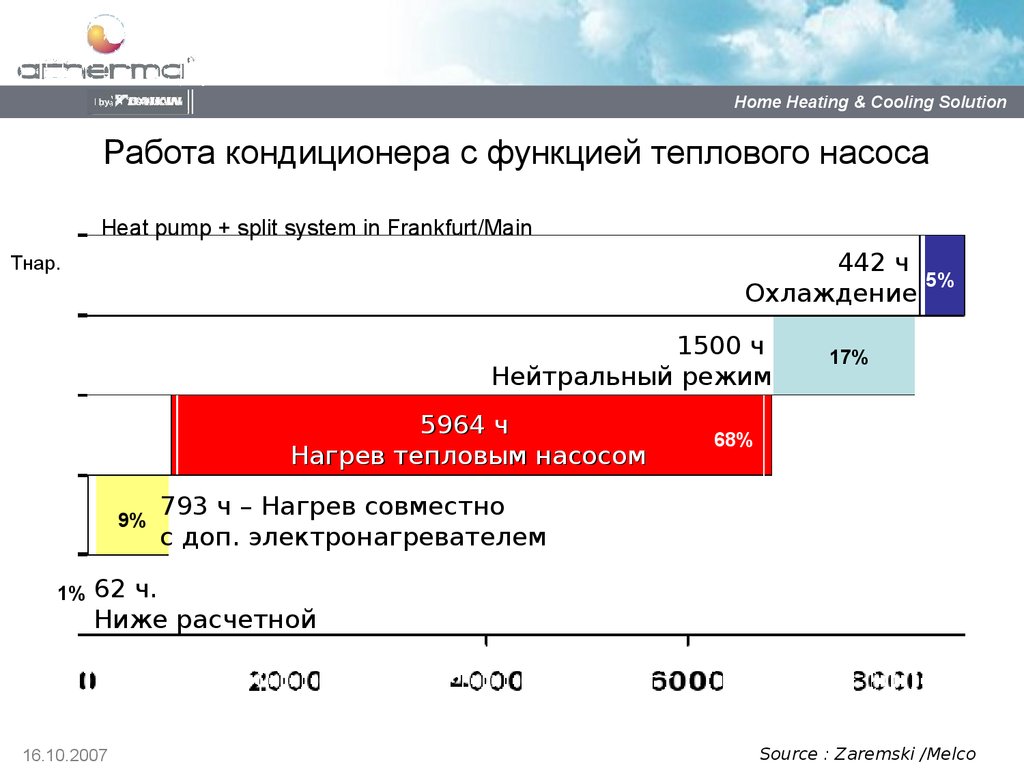

Работа кондиционера с функцией теплового насоса
Heat pump + split system in Frankfurt/Main
442 ч
Охлаждение
Tнар.
1500 ч
Нейтральный режим
5964 ч
Нагрев тепловым насосом
9%
1%
5%
17%
68%
793 ч – Нагрев совместно
с доп. электронагревателем
62 ч.
Ниже расчетной
16.10.2007
Source : Zaremski /Melco

9.

Home Heating & Cooling Solution

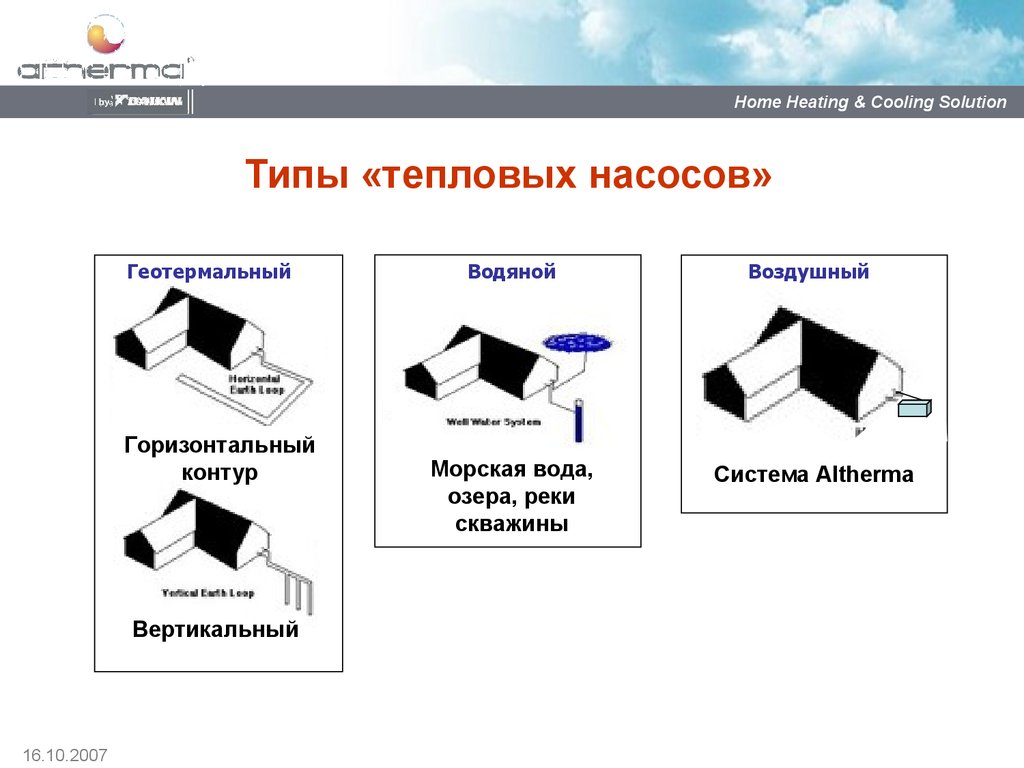

Типы «тепловых насосов»
Геотермальный
Гopизонтальный
контур
Вертикальный
16.10.2007
Водяной
Воздушный
Морская вода,
озера, реки
скважины
Система Altherma

10.

Home Heating & Cooling Solution

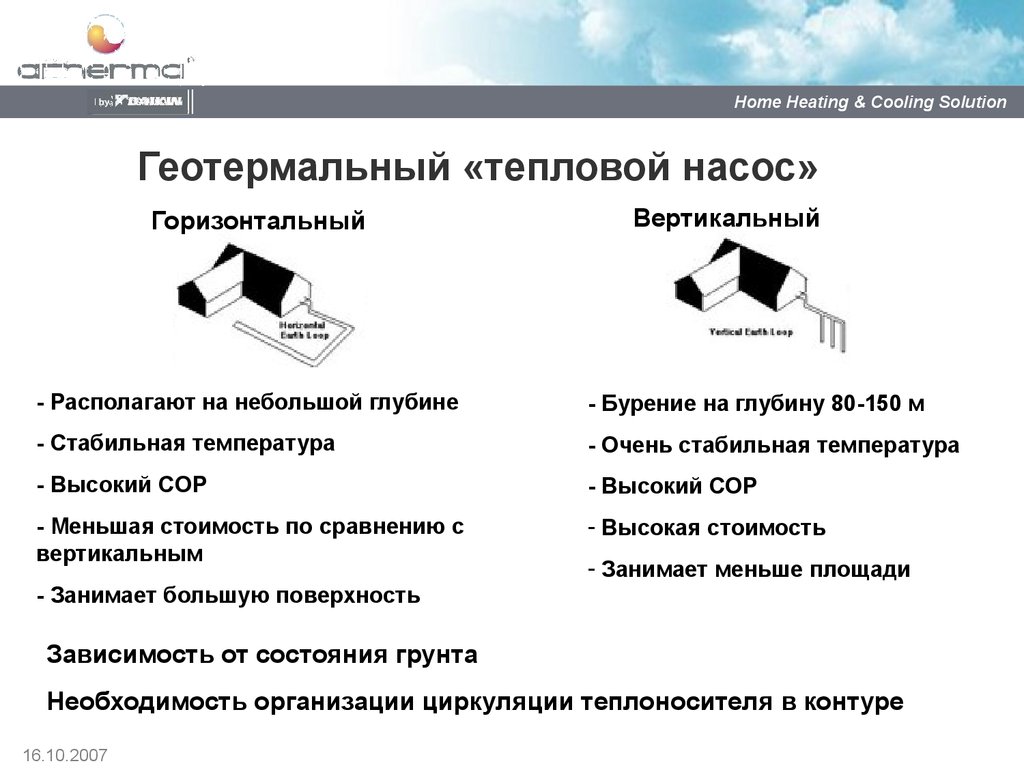

Геотермальный «тепловой насос»
Горизонтальный
Вертикальный
- Располагают на небольшой глубине
- Бурение на глубину 80-150 м
- Стабильная температура
- Очень стабильная температура
- Высокий COP
- Высокий СОР
- Меньшая стоимость по сравнению с
вертикальным
- Высокая стоимость
- Занимает меньше площади
- Занимает большую поверхность
Зависимость от состояния грунта
Необходимость организации циркуляции теплоносителя в контуре
16.10.2007

11.

Home Heating & Cooling Solution

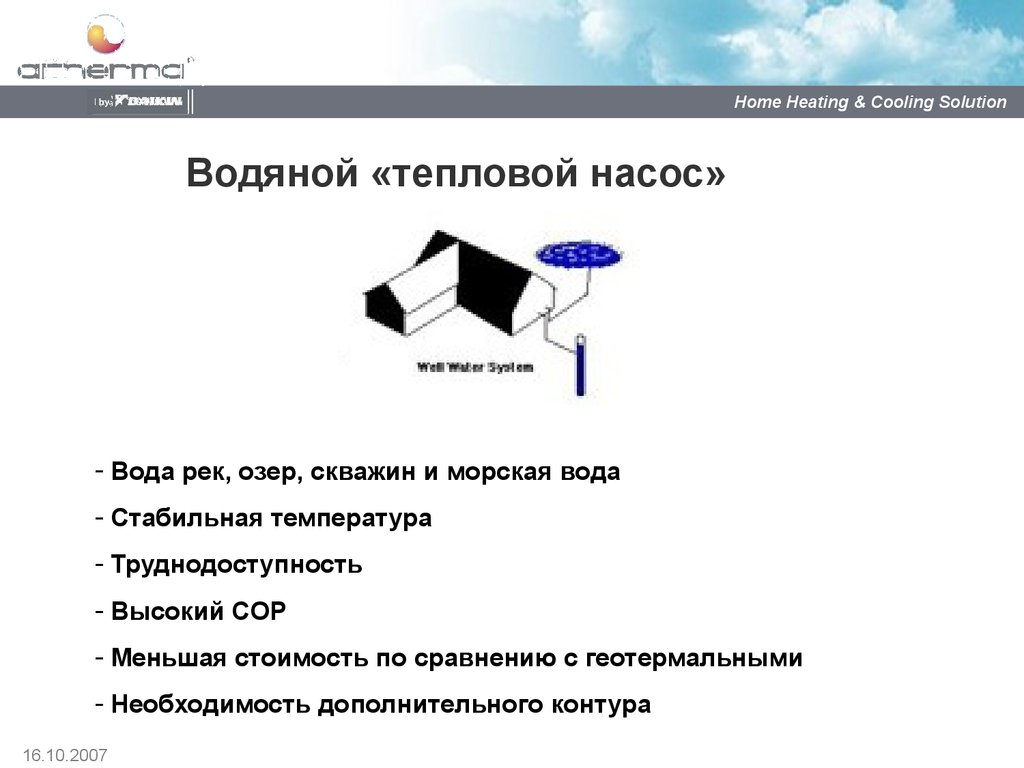

Водяной «тепловой насос»
- Вода рек, озер, скважин и морская вода
- Стабильная температура
- Труднодоступность
- Высокий СОР
- Меньшая стоимость по сравнению с геотермальными
- Необходимость дополнительного контура
16.10.2007

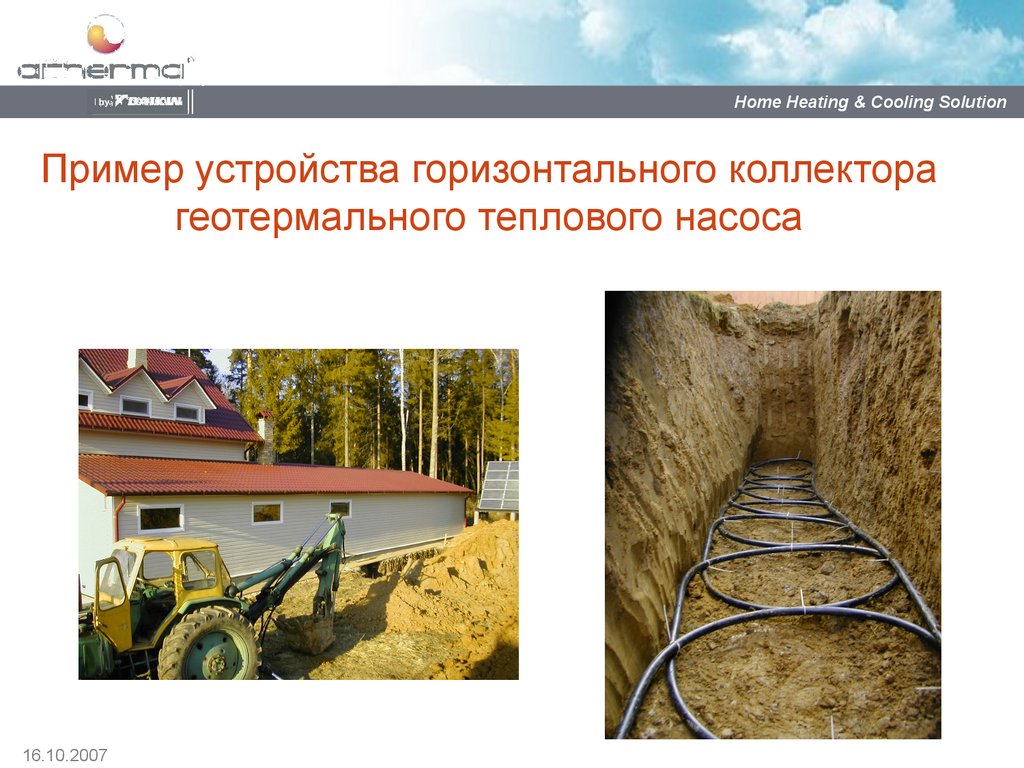

12. Пример устройства горизонтального коллектора геотермального теплового насоса

Home Heating & Cooling Solution
Пример устройства горизонтального коллектора
геотермального теплового насоса
16.10.2007

13.

Home Heating & Cooling Solution

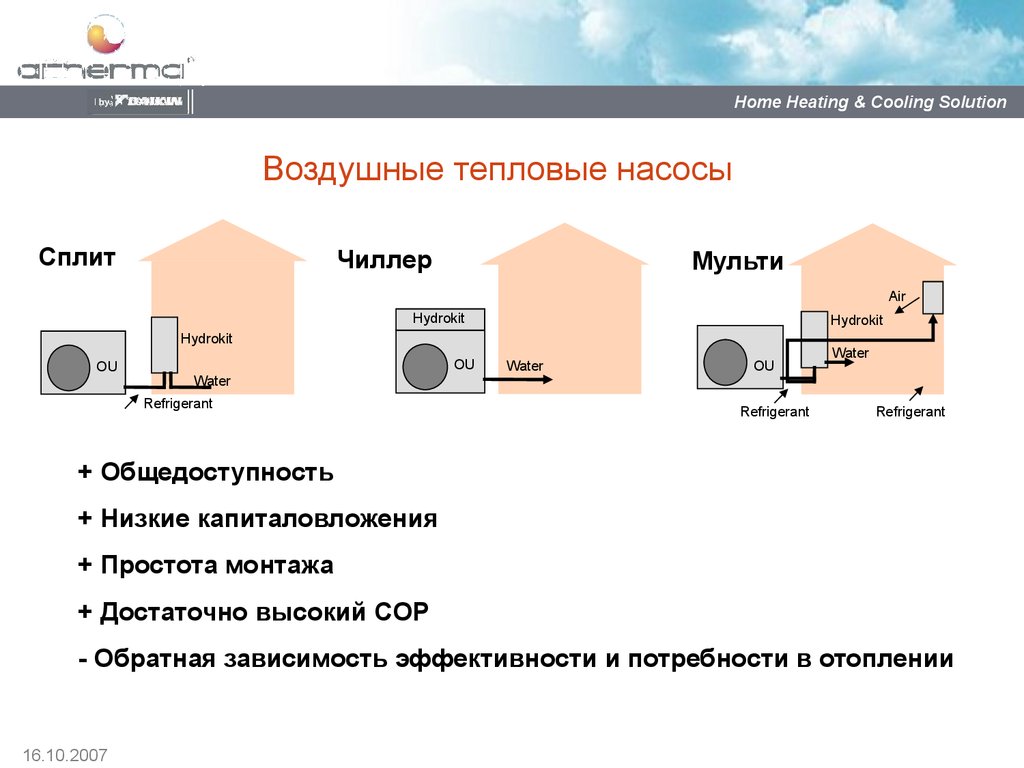

Воздушные тепловые насосы Split/ sky air multi
Сплит
Чиллер
Мульти
Air
Hydrokit
Hydrokit
Hydrokit
OU
OU
Water
Refrigerant
Water
OU
Refrigerant
Water
Refrigerant
+ Общедоступность
+ Низкие капиталовложения
+ Простота монтажа
+ Достаточно высокий COP
- Обратная зависимость эффективности и потребности в отоплении
16.10.2007

14.

Home Heating & Cooling Solution
Простой и удобный монтаж
•Компактный наружный блок
•Никаких печных труб,
топливных баков и подключений
к газу
•Никаких затрат на закладку
труб в землю – сохранение
ландшафта
Применим к различным
приложениям
Установка в
ограниченном
пространстве
16.10.2007
Загородные дома
Внутригородская

15.

Home Heating & Cooling Solution

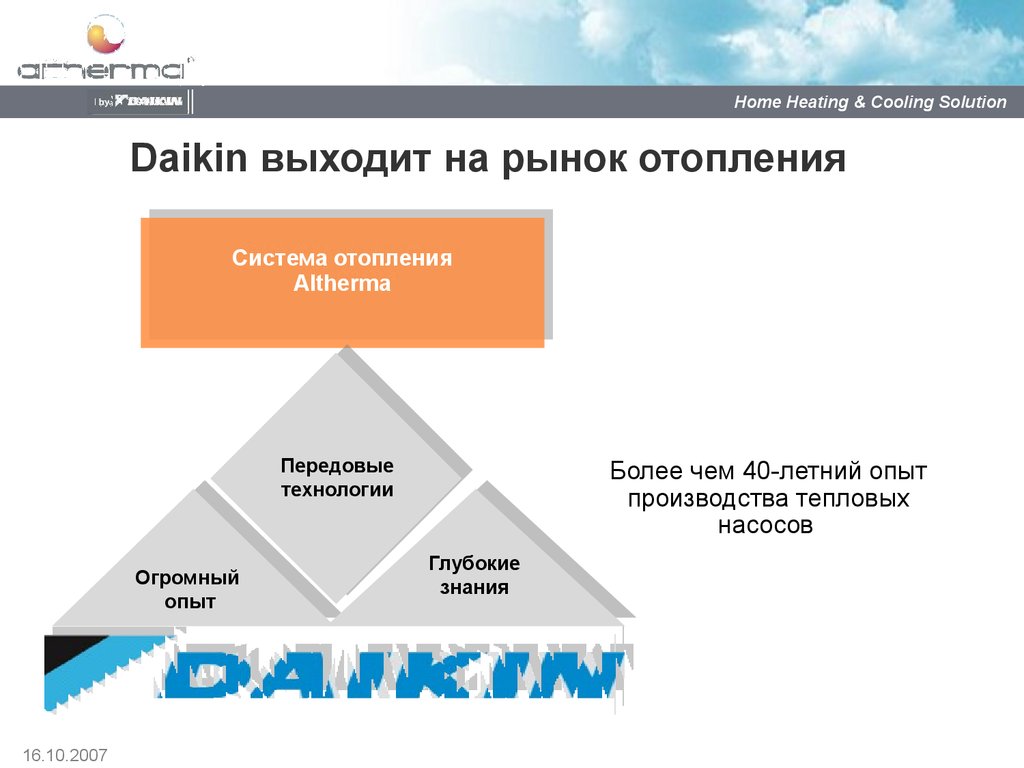

Daikin выходит на рынок отопления
Системаотопления
отопления
Система
Altherma
Altherma
Передовые
технологии
Огромный
опыт
16.10.2007
Более чем 40-летний опыт
производства тепловых
насосов
Глубокие
знания

16.

Home Heating & Cooling Solution
Низкотемпературная система отопления,
горячего водоснабжения и охлаждения
Отопление
16.10.2007
ГВС
Охлаждение

17.

Home Heating & Cooling Solution
16.10.2007

18.

Home Heating & Cooling Solution

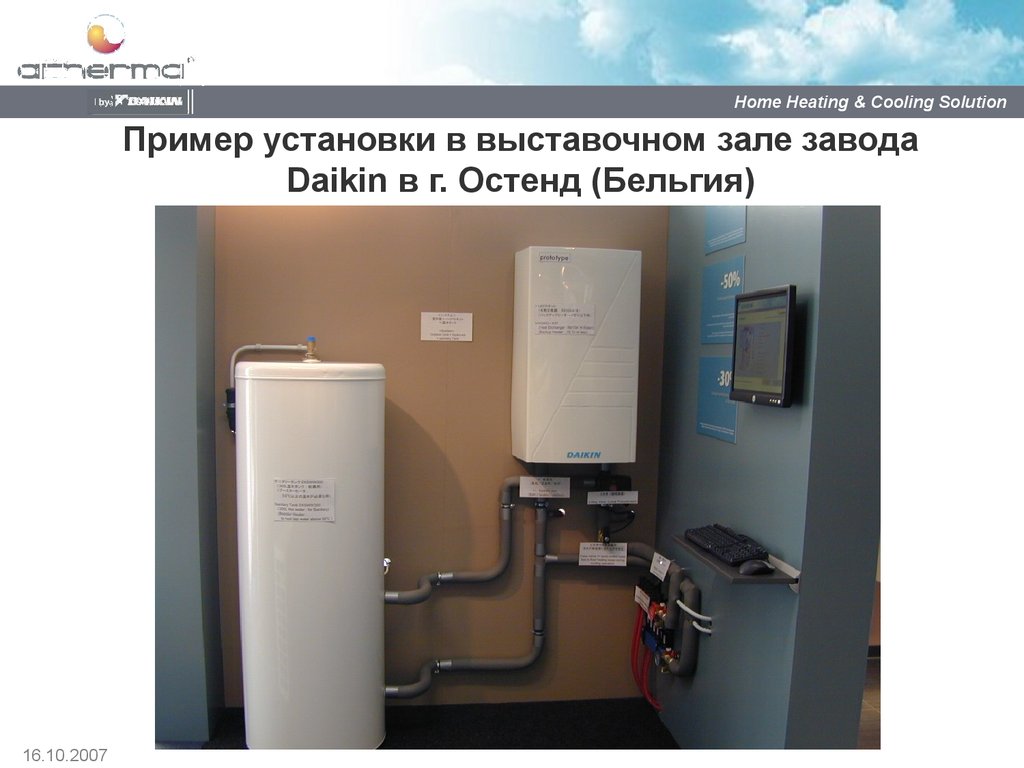

Пример установки в выставочном зале завода
Daikin в г. Остенд (Бельгия)
16.10.2007

19.

Home Heating & Cooling Solution
Нагревательные приборы
Теплые полы (t теплоносителя 25 - 40°C)
Низкотемпературные радиаторы (t теплоносителя 40 - 55°C)
Фан-койлы (t теплоносителя 40 - 55°C)
При использовании радиаторов производительность и
энергоэффективность теплового насоса снижается!
16.10.2007

20.

Home Heating & Cooling Solution
Оптимальный комфорт и пониженное
потребление электроэнергии
Инверторный компрессор и плавающее задание по температуре
- Производительность компрессора регулируется за счет скорости вращения
- Разность температур конденсации и кипения минимизируется
- Оптимизация энергоэффективности при различной нагрузке
- Поддержание стабильной температуры в помещении
16.10.2007

21.

Home Heating & Cooling Solution
Реальные испытания
1) Норвегия:
Дом 150m2
Теплые полы на 1-ом этаже и в
ванной комнате
Фан-койлы на 2-ом этаже
Емкость для воды хозяйственнобытового назначения = 300 л
Норвегия
Франция
Результат
- Стабильная температура в помещении
- Горячая вода круглый год
- Повышенный комфорт
Сезонная энергоэффективность
(включая горячее водоснабжение) 2,8
Включая встроенный ТЭН
2,6
2) Франция:
Дом 200m2
Все полы теплые
Кирпичные стены без
теплоизоляции
Сезонная энергоэффективность
(включая ГВС)
3,4
Включая встроенный ТЭН
3,2
16.10.2007

22.

Home Heating & Cooling Solution

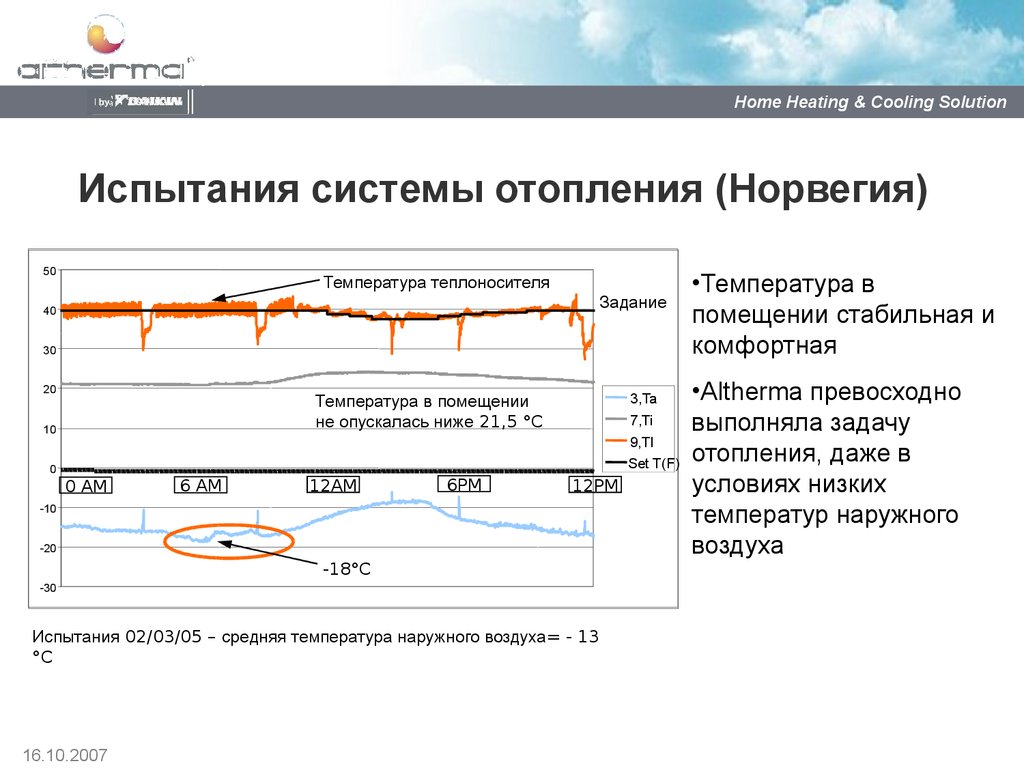

Испытания системы отопления (Норвегия)
50
Температура теплоносителя
Задание
40
30
20
10
7,Ti
Set T(F)
6 AM
12AM
12 AM
6PM
12PM
12 PM
-20
-18°C
-30
Испытания 02/03/05 – средняя температура наружного воздуха= - 13
°C
16.10.2007
°
9,Tl C
0
0 AM
0
-10 AM
3,Ta
Температура в помещении
не опускалась ниже 21,5 °C
•Температура в
помещении стабильная и
комфортная
•Altherma превосходно
выполняла задачу
отопления, даже в
условиях низких
температур наружного
воздуха

23.

Home Heating & Cooling Solution

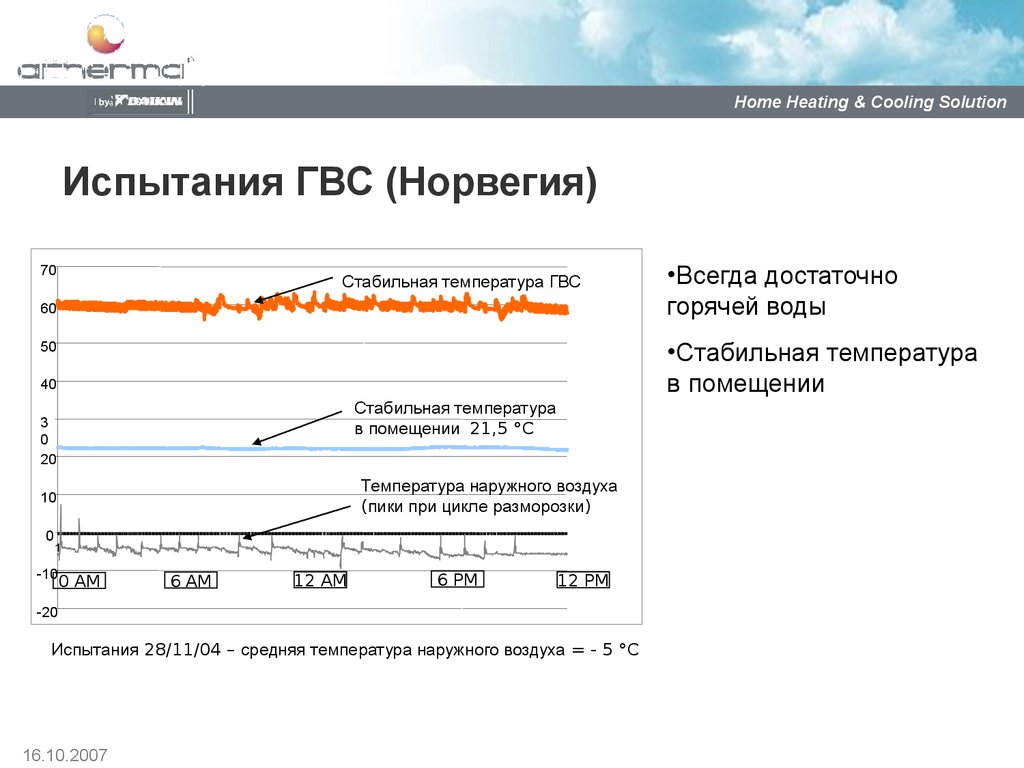

Испытания ГВС (Норвегия)
70
Стабильная температура ГВС
60
•Стабильная температура
в помещении
50
40
Стабильная температура
в помещении 21,5 °C
3
0
20
Температура наружного воздуха
(пики при цикле разморозки)
10
0
1
-10
•Всегда достаточно
горячей воды
0 AM
6 AM
12 AM
6 PM
12 PM
-20
Испытания 28/11/04 – средняя температура наружного воздуха = - 5 °C
16.10.2007

24.

Home Heating & Cooling Solution

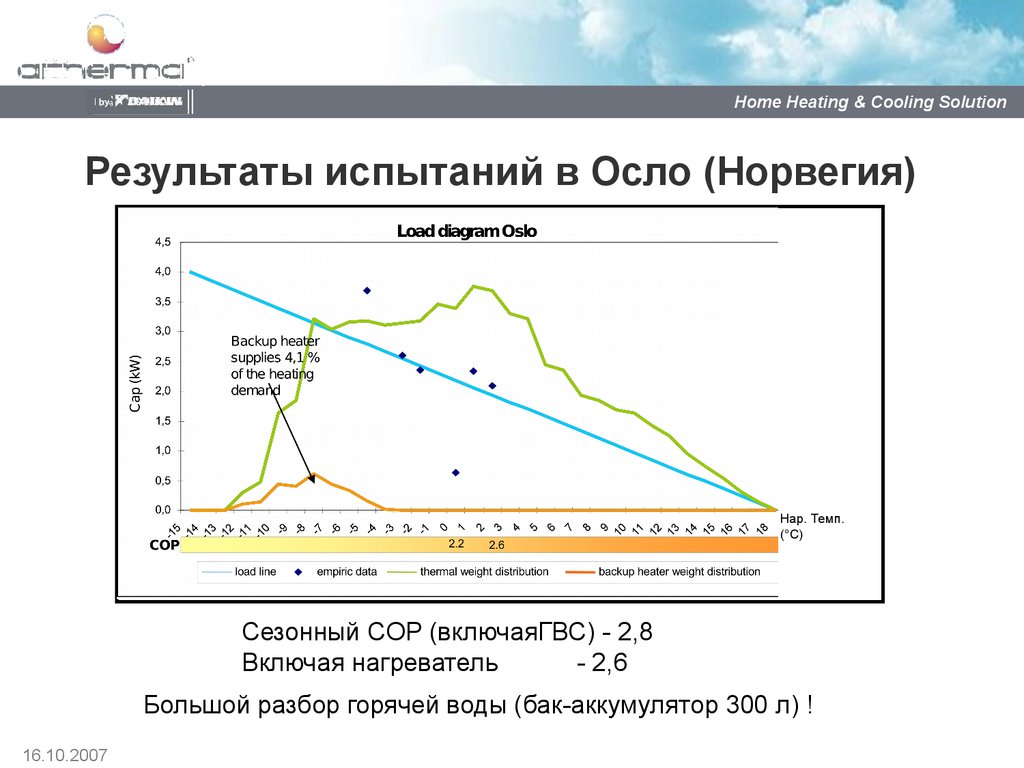

Результаты испытаний в Осло (Норвегия)
Нар. Темп.
(°C)
Сезонный COP (включаяГВС) - 2,8
Включая нагреватель
- 2,6
Большой разбор горячей воды (бак-аккумулятор 300 л) !
16.10.2007

25.

Home Heating & Cooling Solution

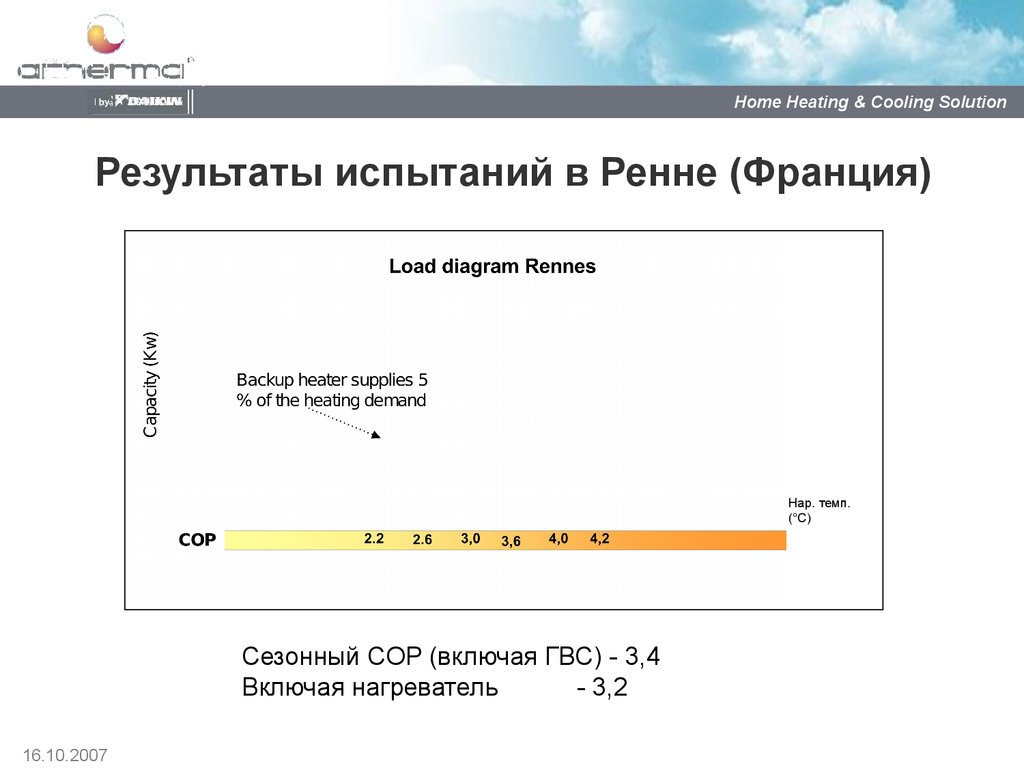

Результаты испытаний в Ренне (Франция)
Нар. темп.
(°C)
Сезонный COP (включая ГВС) - 3,4
Включая нагреватель
- 3,2
16.10.2007

26.

Home Heating & Cooling Solution
Подбор бойлера
Производительность не зависит от внешних условий
Бойлер расчитывается на самую низкую температуру
Теплопроизводительность
Расчетные условия
Потребность в
отоплении
Наружная температура
16.10.2007
Производительность
бойлера

27.

Home Heating & Cooling Solution
Теплопроизводительность
Точка равновесия – подбор системы отопления
Расчетные условия
Производительность
теплового насоса
Точка равновесия
Неполная загрузка
Необходим
дополнительный
нагрев
Потребность в
отоплении
Наружная температура
Производительность теплового насоса и потребность в отоплении
обратно пропорциональны.
16.10.2007

28.

Home Heating & Cooling Solution

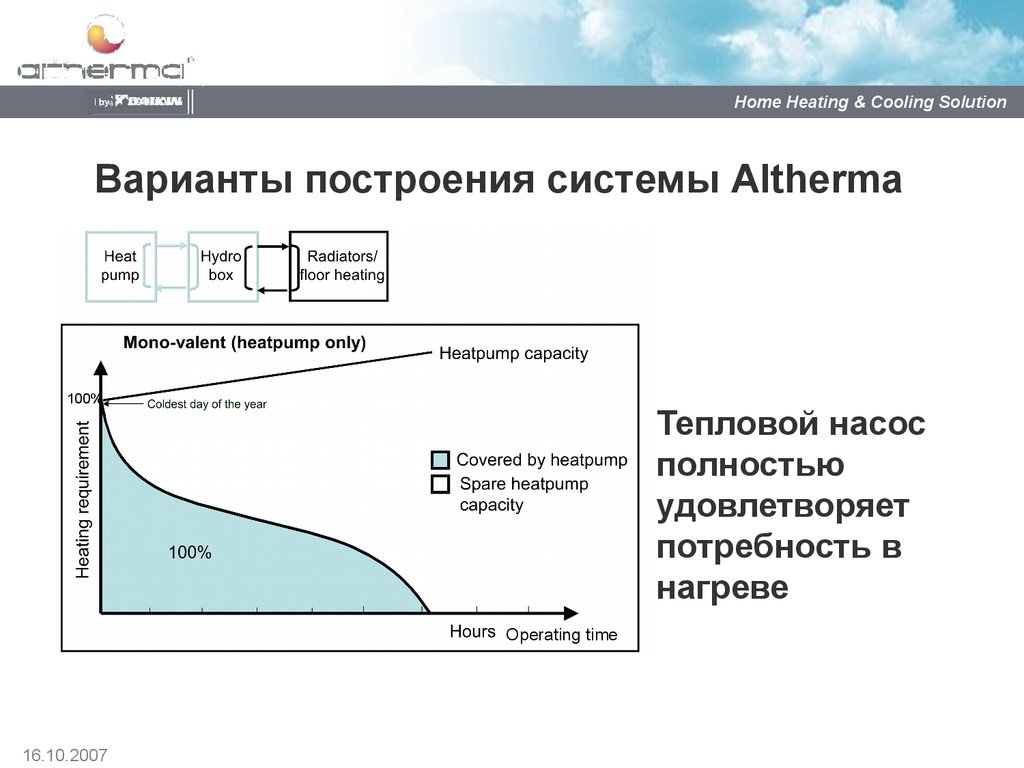

Варианты построения системы Altherma
100%
Тепловой насос
полностью
удовлетворяет
потребность в
нагреве
Operating time
16.10.2007

29.

Home Heating & Cooling Solution

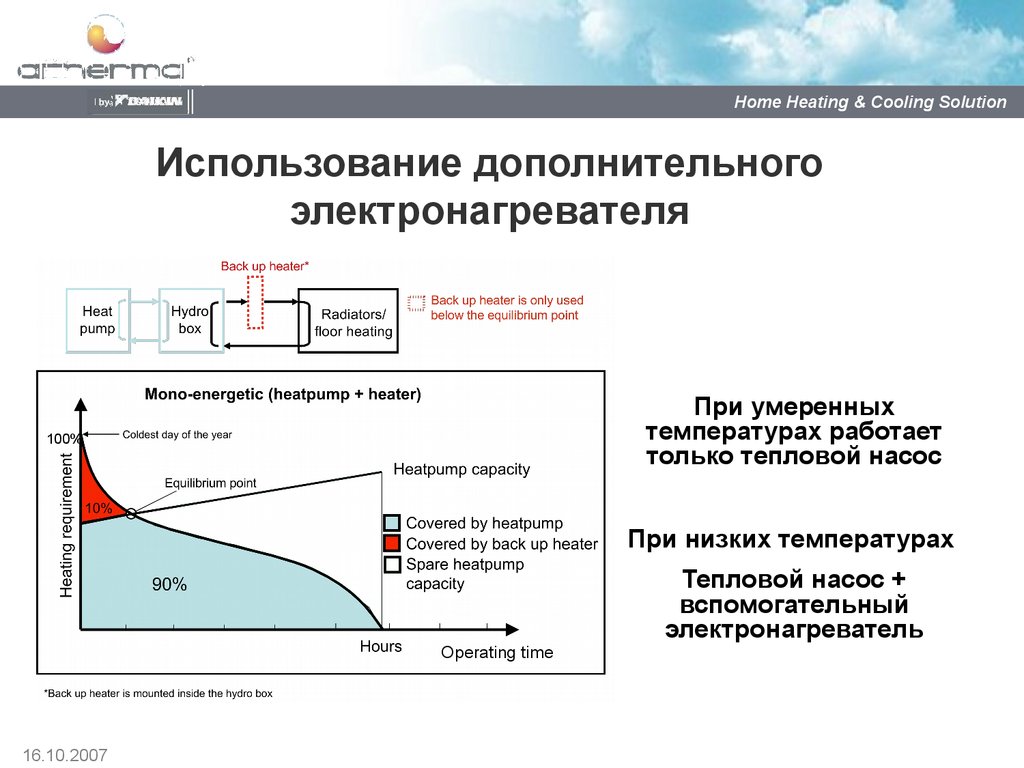

Использование дополнительного
электронагревателя
При умеренных
температурах работает
только тепловой насос
100%
При низких температурах
Operating time
16.10.2007
Тепловой насос +
вспомогательный
электронагреватель

30.

Home Heating & Cooling Solution

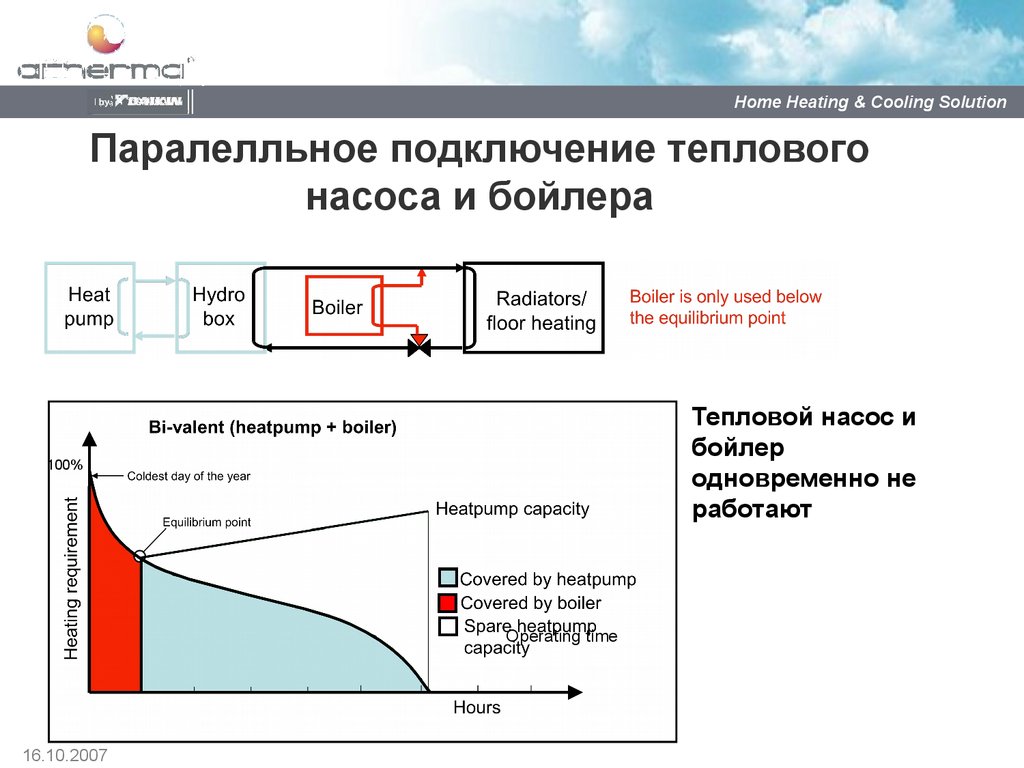

Паралелльное подключение теплового
насоса и бойлера
Тепловой насос и
бойлер
одновременно не
работают
100%
Operating time
16.10.2007

31.

Home Heating & Cooling Solution

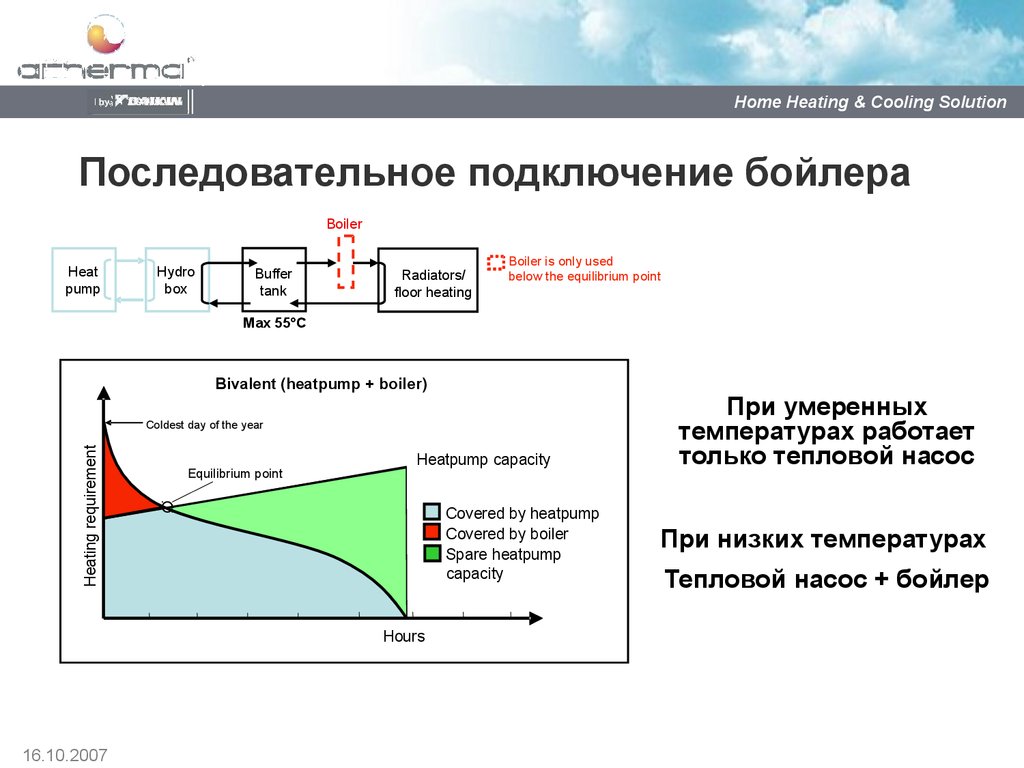

Последовательное подключение бойлера
Boiler
Heat
pump
Hydro
box
Buffer
tank
Radiators/
floor heating
Boiler is only used
below the equilibrium point
Max 55°C
Bivalent (heatpump + boiler)
Heating requirement
Coldest day of the year
Equilibrium point
Heatpump capacity
Covered by heatpump
Covered by boiler
Spare heatpump
capacity
Hours
16.10.2007
При умеренных
температурах работает
только тепловой насос
При низких температурах
Тепловой насос + бойлер

32.

Home Heating & Cooling Solution

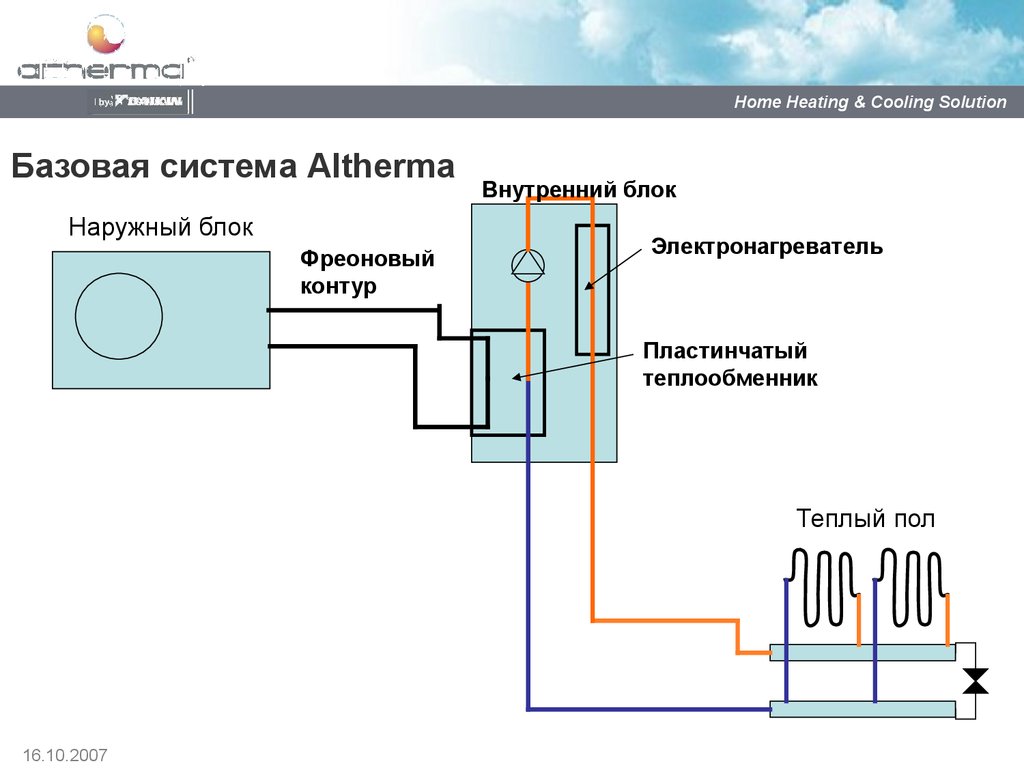

Базовая система Altherma
Наружный блок
Фреоновый
контур
Внутренний блок
Электронагреватель
Пластинчатый
теплообменник
Теплый пол
16.10.2007

33.

Home Heating & Cooling Solution
Altherma с баком горячей воды (в режиме ГВС)
Наружный блок
Нагреватель выключен
Refrigerant
Пластинчатый
теплообменник
Бак ГВС
Макс
80°C
Нагреватель бака
3-х ходовой
клапан
Макс
55°C
16.10.2007
Теплый пол

34.

Home Heating & Cooling Solution
Altherma с ГВС в режиме охлаждения
Нагреватель выключен
Пластинчатый
теплообменник
Бак ГВС
Макс.
85°C
Фан-койл
Нагреватель бака
16.10.2007
Теплый пол

35.

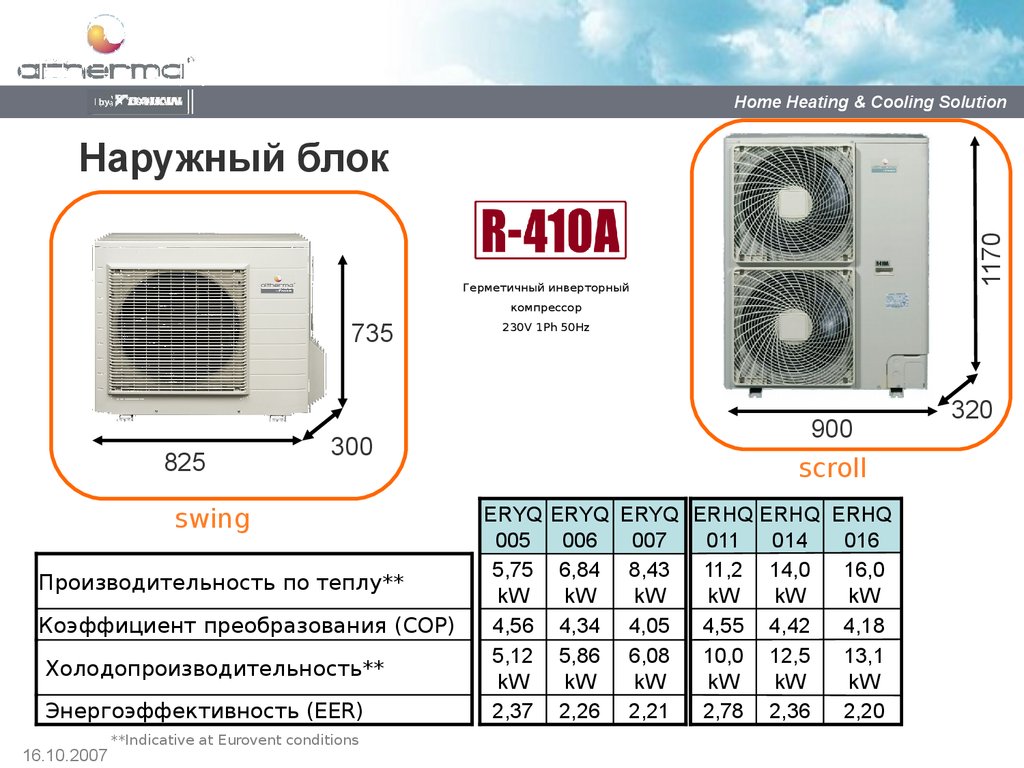

Home Heating & Cooling Solution
1170
Наружный блок
Герметичный инверторный
компрессор
735
825
900
300
swing
Производительность по теплу**
Коэффициент преобразования (COP)
Холодопроизводительность**
Энергоэффективность (EER)
16.10.2007
230V 1Ph 50Hz
**Indicative at Eurovent conditions
scroll
ERYQ
005
5,75
kW
4,56
5,12
kW
2,37
ERYQ
006
6,84
kW
4,34
5,86
kW
2,26
ERYQ ERHQ ERHQ ERHQ
007
011
014
016
8,43
11,2 14,0
16,0
kW
kW
kW
kW
4,05
4,55 4,42
4,18
6,08
10,0 12,5
13,1
kW
kW
kW
kW
2,21
2,78 2,36
2,20
320

36.

Home Heating & Cooling Solution
Внутренний блок
ERYQ(005-007)A
EKHBH007A***
EKHBX007A***
Function
Heating only
Heating + cooling
Dimensions H*W*D (mm)
895*487*361
936*487*461
Leaving water range heating (°C)
Leaving water range cooling (°C)
Not available
7 – 20
Drain connection
No
Yes
Material
Galvanized steel
Colour
Neutral white (RAL 9010)
ERHQ(011-016)A
EKHBH016A***
Function
Dimensions H*W*D (mm)
Leaving water range heating (°C)
Leaving water range cooling (°C)
Drain connection
Material
Colour
Heating only
922*502*361
***Option code for back up heater
16.10.2007
25 - 55
EKHBX016A***
Heating + cooling
922*502*361
15 - 55
Not available
7 – 20
No
Yes
Galvanized steel
Neutral white (RAL 9010)

37. Длина трубопроводов хладагента

Home Heating & Cooling Solution

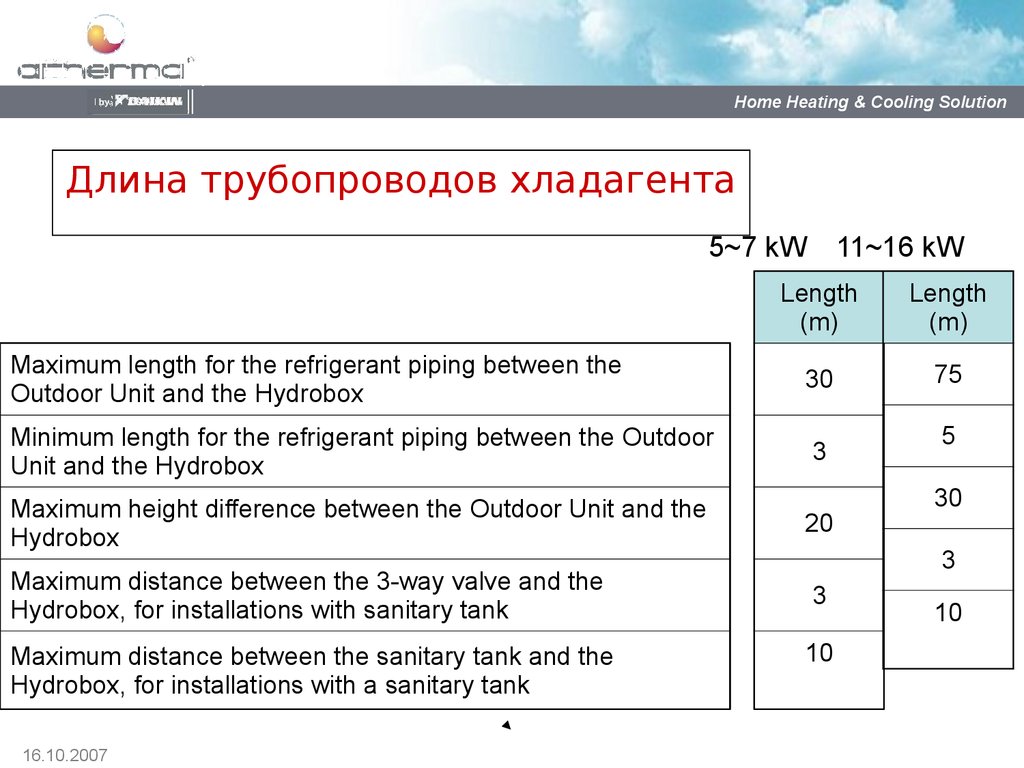

Длина трубопроводов хладагента
5~7 kW
11~16 kW
Length
(m)
Length
(m)
Maximum length for the refrigerant piping between the
Outdoor Unit and the Hydrobox
30
75
Minimum length for the refrigerant piping between the Outdoor
Unit and the Hydrobox
3
Maximum height difference between the Outdoor Unit and the
Hydrobox
20
Maximum distance between the 3-way valve and the
Hydrobox, for installations with sanitary tank
3
Maximum distance between the sanitary tank and the
Hydrobox, for installations with a sanitary tank
16.10.2007
5
30
3
10
10

38.

Home Heating & Cooling Solution

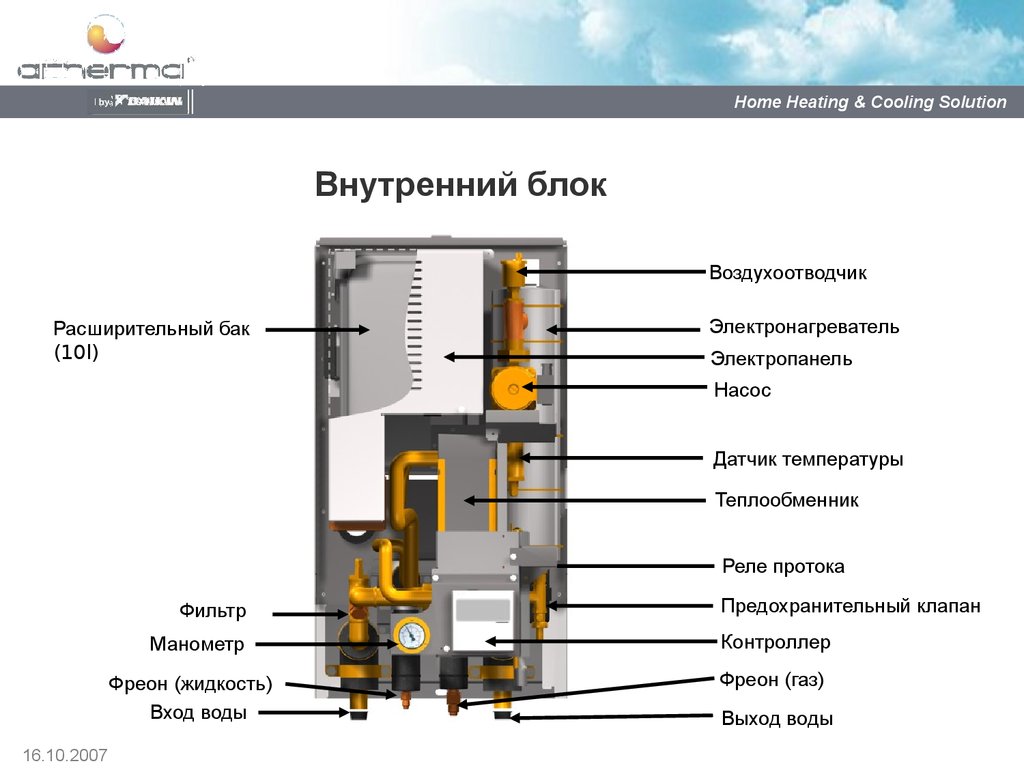

Внутренний блок
Воздухоотводчик
Расширительный бак
(10l)
Электронагреватель
Электропанель
Насос
Датчик температуры
Теплообменник
Реле протока
Фильтр
Манометр
Фреон (жидкость)
Вход воды
16.10.2007
Предохранительный клапан
Контроллер
Фреон (газ)
Выход воды

39.

Home Heating & Cooling Solution

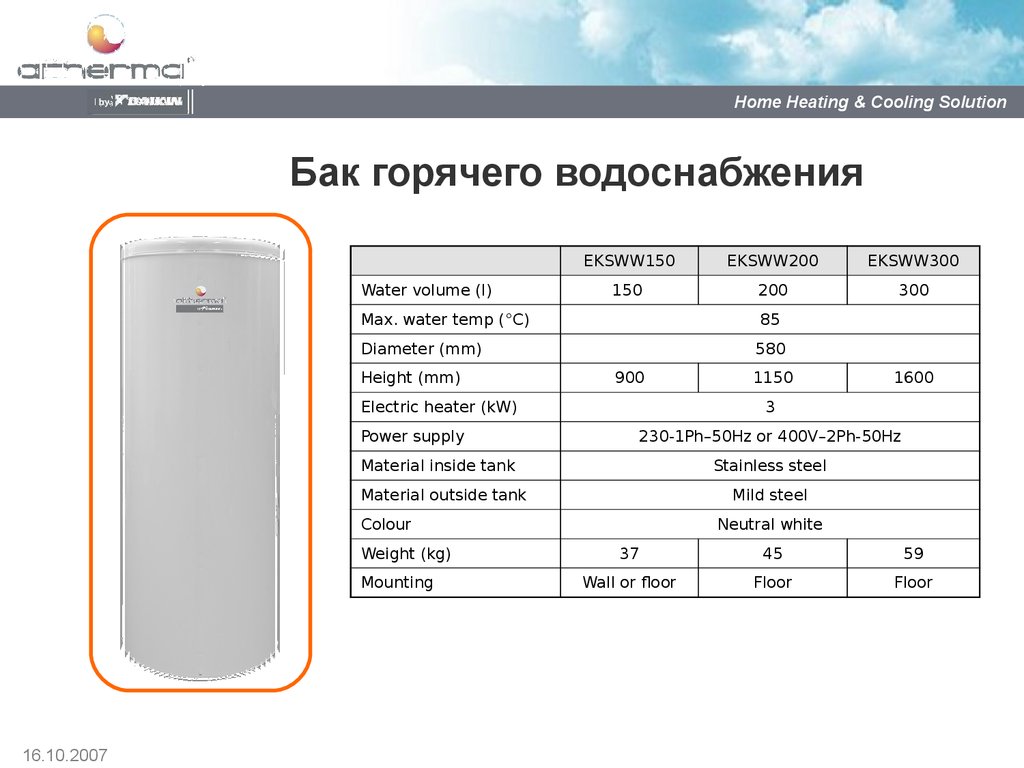

Бак горячего водоснабжения
Water volume (l)
EKSWW150
EKSWW200
EKSWW300
150
200
300
Max. water temp (°C)
85
Diameter (mm)
Height (mm)
580
900
Electric heater (kW)
Power supply
230-1Ph–50Hz or 400V–2Ph-50Hz
Stainless steel
Material outside tank
Mild steel
Colour
Mounting
16.10.2007
1600
3
Material inside tank
Weight (kg)
1150
Neutral white
37
45
59
Wall or floor
Floor
Floor

40.

Home Heating & Cooling Solution
Рабочий диапазон для ERYQ
16.10.2007

41.

Home Heating & Cooling Solution

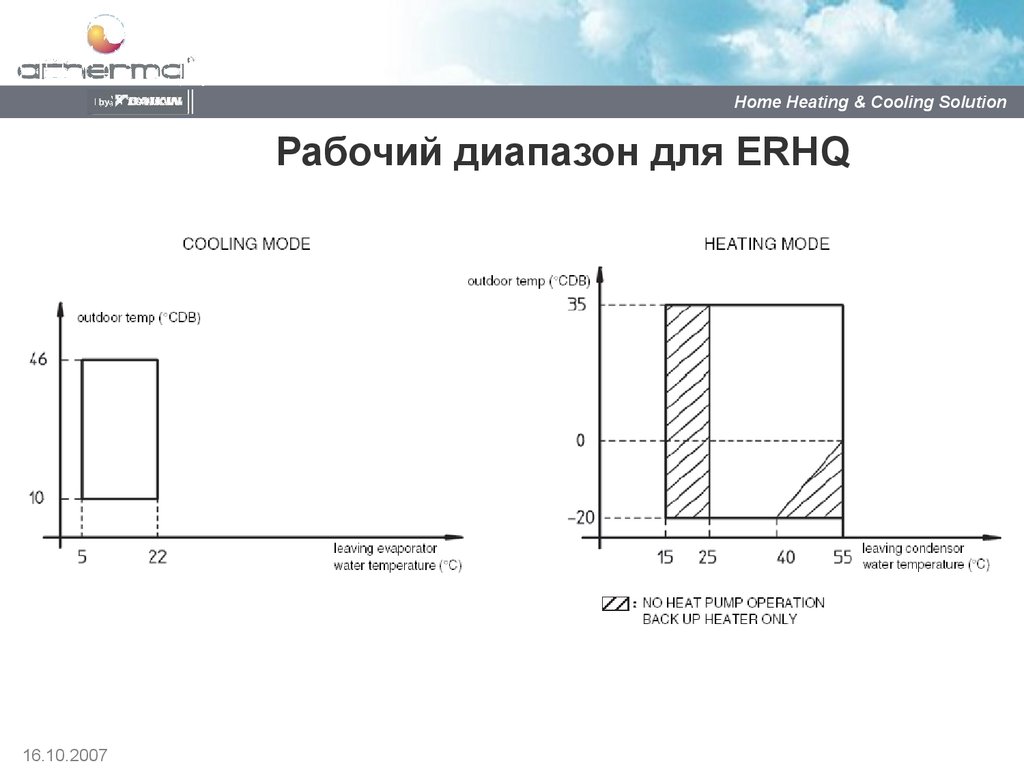

Рабочий диапазон для ERHQ
16.10.2007

42.

Home Heating & Cooling Solution
Система управления
Интерфейс пользователя
• Включение/выключение
• Отопление
• Охлаждение
• Горячее водоснабжение
• Ночной режим
• Задание по температуре
Функции таймера
• Программы на день и на неделю
• Программирование до 5-ти действий в день
• 35 действий в неделю
Система имеет кроме того много других настроек, выполняемых при
установке
16.10.2007

43.

Home Heating & Cooling Solution
«Плавающее» задания по температуре
Задание по
температуре
40°C
Tlwc
30°C
-10°C
5°C
17°C Tнар.
Discomfort
Comfort
25°C
Температура пола (Tf)
35°C
Применение «плавающего» задания позволяет держать температуру
пола минимально необходимой и повысить энергоэффективность
16.10.2007

44.

Home Heating & Cooling Solution

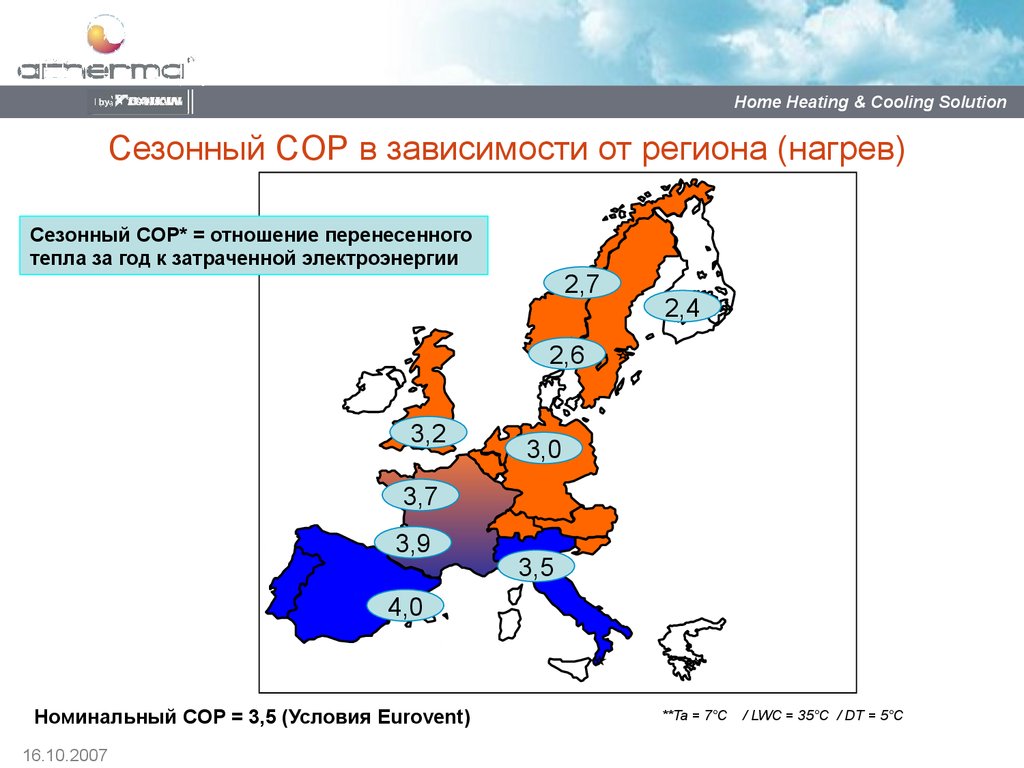

Сезонный COP в зависимости от региона (нагрев)
Сезонный COP* = отношение перенесенного
тепла за год к затраченной электроэнергии
2,7
2,4
2,6
3,2
3,0
3,7
3,9
3,5
4,0
Номинальный COP = 3,5 (Условия Eurovent)
16.10.2007
**Ta = 7°C
/ LWC = 35°C / DT = 5°C

45.

Home Heating & Cooling Solution
Выгоды от установки системы Altherma
- Уменьшение воздействия на окружаюшую среду
- Повышенный комфорт
- Простота монтажа
- Простота обслуживания
- Нет необходимости в дополнительной инфраструктуре
- Снижение расходов на электричество
- Гибкая конфигурация системы
- Опция охлаждения
16.10.2007

46.

Home Heating & Cooling Solution
Спасибо за внимание!
16.10.2007
