Жамлама тизимлар - нинг вазифаси

1. ҚҚКТ Iқисм

Ашёлар,
жамламалар

2. Жамлама тизимлар- нинг вазифаси.

Жамлама тизимларнинг вазифаси.
Тўсиб турувчи конструкцияларни
қоплаш учун;
Пардеворлар қуриш учун;
Осма шифтлар қуриш учун;
Полларнинг йиғма асосларини қуриш
учун;
учун
Монсарда хоналари ва коммуникация
2

3. ҚҚКТ нинг қўлланиш жойлари – фуқаро ва ишлаб чиқариш бинолари:

Ҳар қандай конструктив системадаги ва типдаги;
Жавобгарликнинг ҳар қандай даражадагисининг;
Ёнғинбардошликнинг ҳар қандай даражадаги талабларига;
Шамол ;
возводимых в любых районах страны вне зависимости от инженерногеологических условий строительства, в том числе и в сейсмических;
различной этажности, с высотой зданий не более 60 м;
3

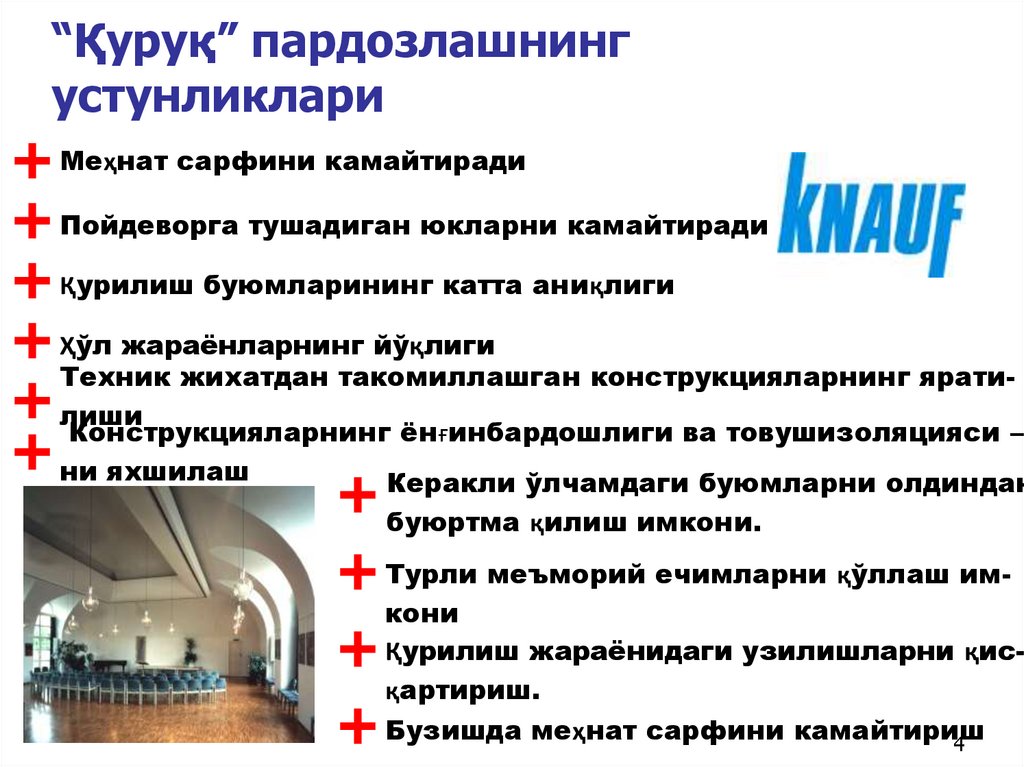

4. “Қуруқ” пардозлашнинг устунликлари

Меҳнат сарфини камайтиради
Пойдеворга тушадиган юкларни камайтиради
Қурилиш буюмларининг катта аниқлиги
Ҳўл жараёнларнинг йўқлиги
Техник жихатдан такомиллашган конструкцияларнинг яратилиши
Конструкцияларнинг ёнғинбардошлиги ва товушизоляцияси –
ни яхшилаш
Керакли ўлчамдаги буюмларни олдиндан
буюртма қилиш имкони.
Турли меъморий ечимларни қўллаш имкони
Қурилиш жараёнидаги узилишларни қисқартириш.
Бузишда меҳнат сарфини камайтириш
4

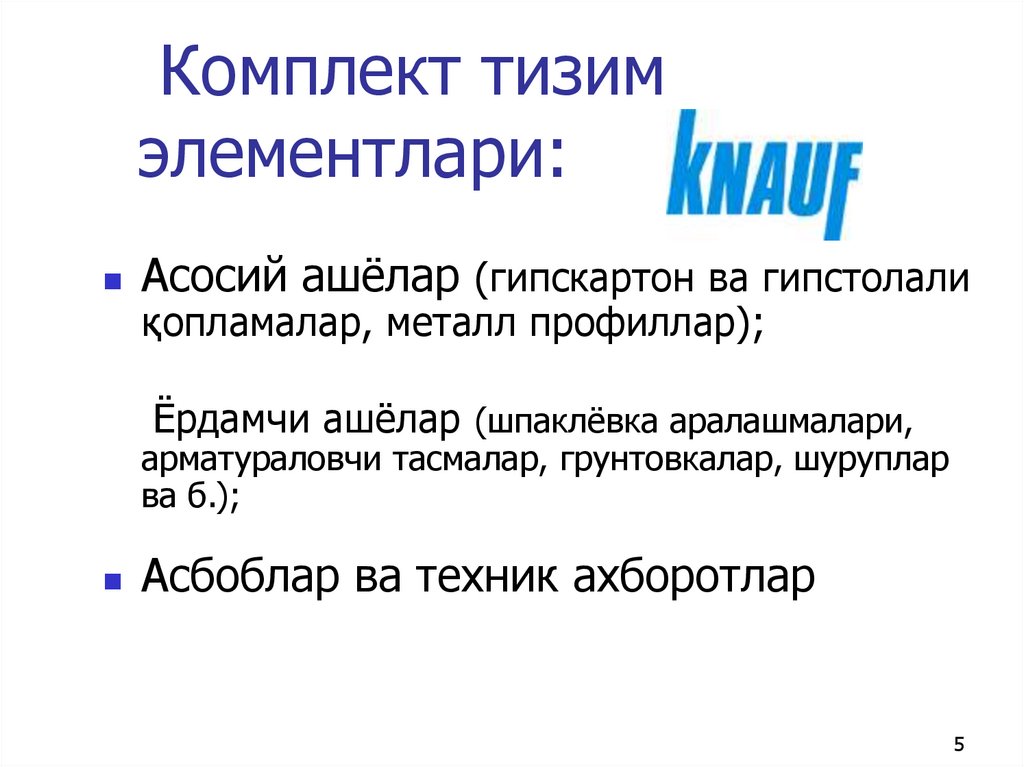

5. Комплект тизим элементлари:

Асосий ашёлар (гипскартон ва гипстолали
қопламалар, металл профиллар);
Ёрдамчи ашёлар (шпаклёвка аралашмалари,
арматураловчи тасмалар, грунтовкалар, шуруплар
ва б.);
Асбоблар ва техник ахборотлар
5

6. ОСНОВНЫЕ МАТЕРИАЛЫ

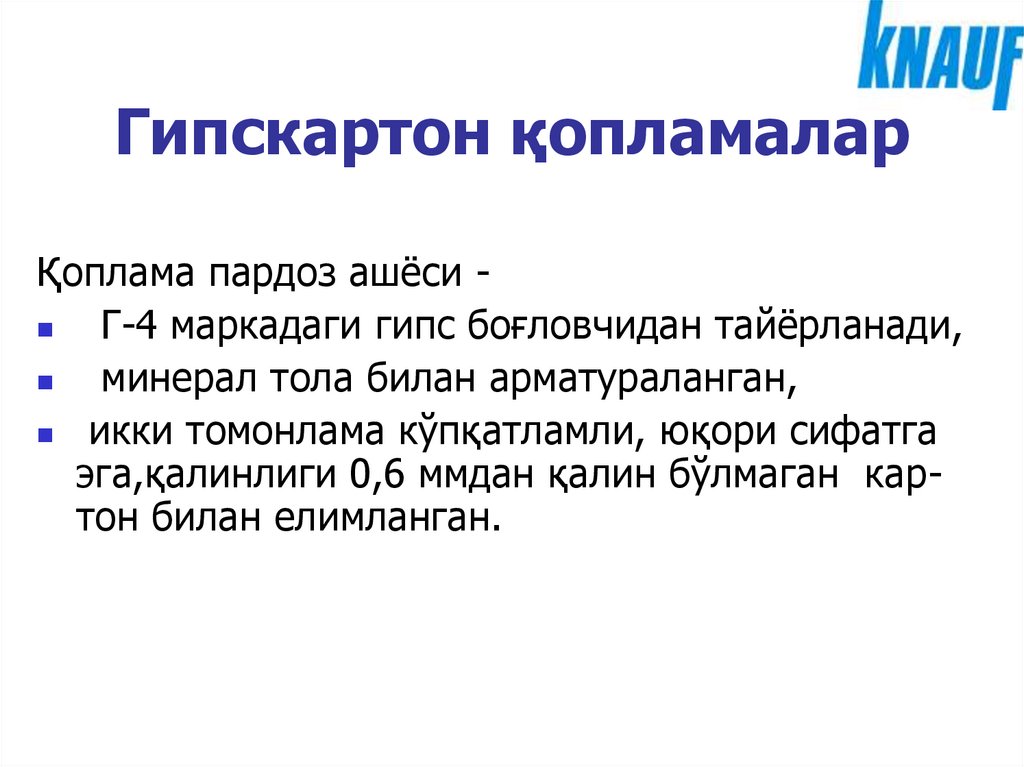

7. Гипскартон қопламалар

Қоплама пардоз ашёси
Г-4 маркадаги гипс боғловчидан тайёрланади,
минерал тола билан арматураланган,
икки томонлама кўпқатламли, юқори сифатга
эга,қалинлиги 0,6 ммдан қалин бўлмаган картон билан елимланган.

8. Гипскартон қоплама- ларнинг турлари:

Гипскартон қопламаларнинг турлари:
оддий гипскартон қоплама - ГКҚ;
қуруқ ва меёрий намлик шароитидаги бино ва хоналарнинг ички
пардози учун
Намга чидамли гипсокартон - НЧГКҚ;
қуруқ,меёрий,нам ва ҳўл шароитли хона ва биноларнинг ички
пардози учун
Очиқ аланга таъсирига чидамли гипскартон қоплама ГКАЧҚ;
ёнғин хавфи юқори бўлган бино ва хоналарнинг ички пардози учун
Намга чидамли, очиқ аланга таъсирига чидамли
гипскартон - НАЧГКҚ;
бир вақтнинг ўзида НЧГКҚ ва ГКАЧҚ хусусиятларини мужассам
қилган
8

9. Гипскартон қопламалар қирраларининг турлари

Қирранинг кўриниши
Тури
Тури
Белгиланиши
Тўғри қирра
ТҚ
Олд тарафидан юқалаштирилган қирра
ЮҚ
Олд тарафидан ярим айлана қирра
ОЯҚ
ОЯҚ
Олд тарафидан юқалаштирилган ярим айлана
қирра
ОЮЯҚ
Ярим доира қирра
ЯДҚ
9

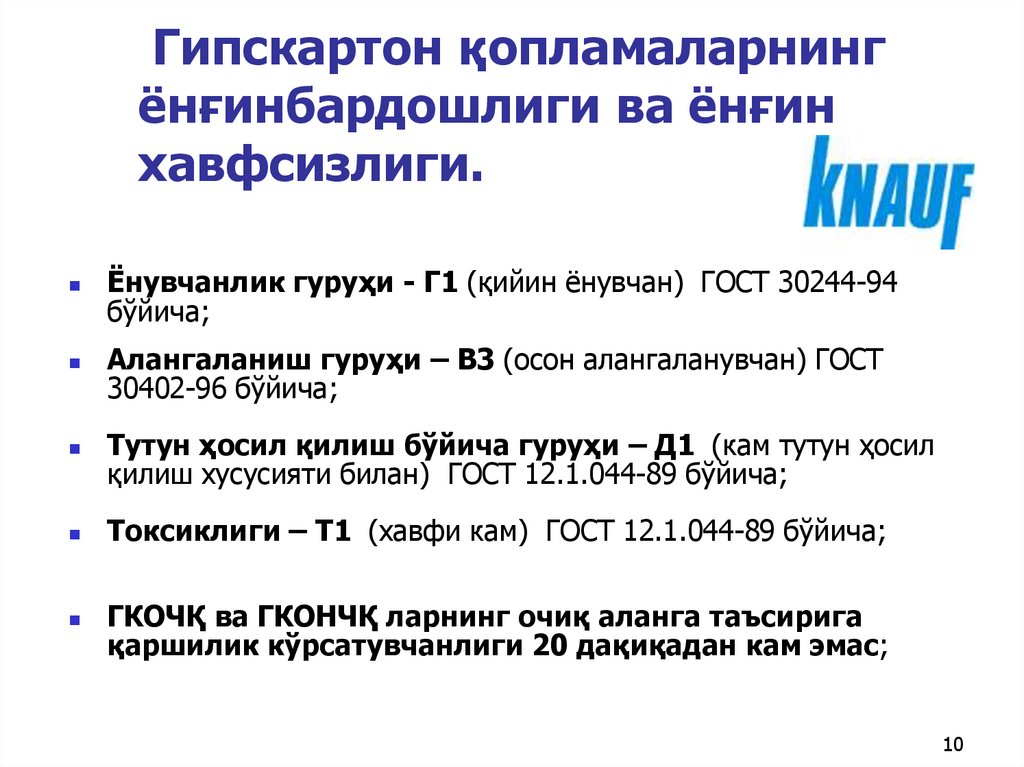

10. Гипскартон қопламаларнинг ёнғинбардошлиги ва ёнғин хавфсизлиги.

Ёнувчанлик гуруҳи - Г1 (қийин ёнувчан) ГОСТ 30244-94
бўйича;
Алангаланиш гуруҳи – В3 (осон алангаланувчан) ГОСТ
30402-96 бўйича;
Тутун ҳосил қилиш бўйича гуруҳи – Д1 (кам тутун ҳосил
қилиш хусусияти билан) ГОСТ 12.1.044-89 бўйича;
Токсиклиги – Т1 (хавфи кам) ГОСТ 12.1.044-89 бўйича;
ГКОЧҚ ва ГКОНЧҚ ларнинг очиқ аланга таъсирига
қаршилик кўрсатувчанлиги 20 дақиқадан кам эмас;
10

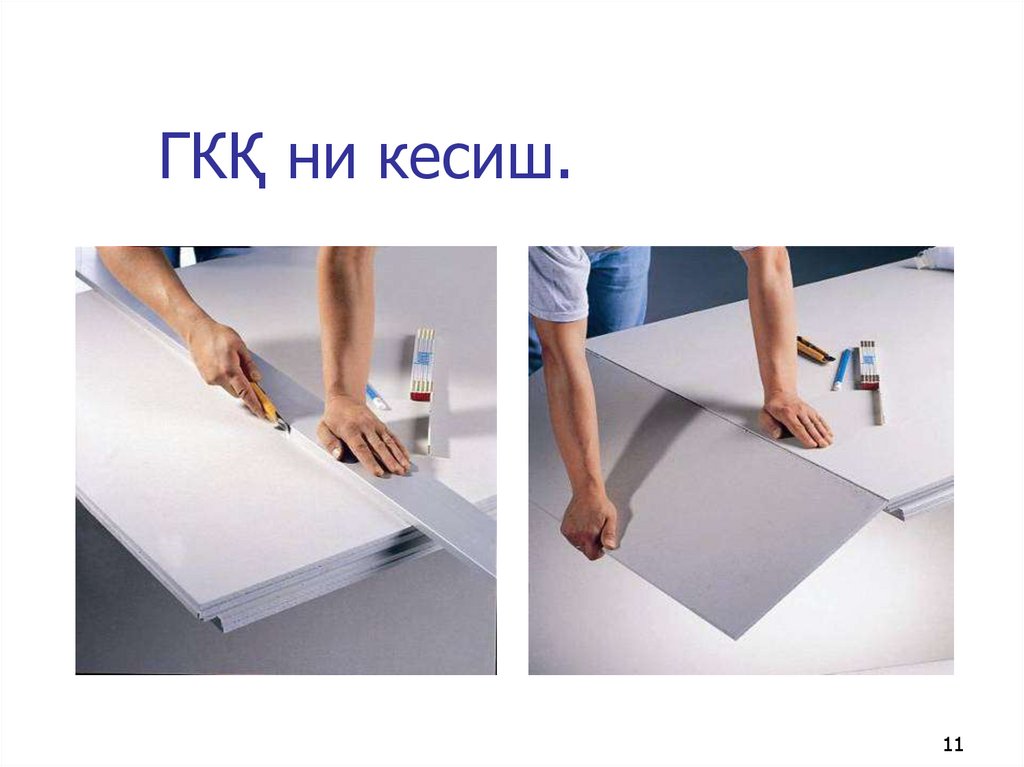

11. ГКҚ ни кесиш.

11

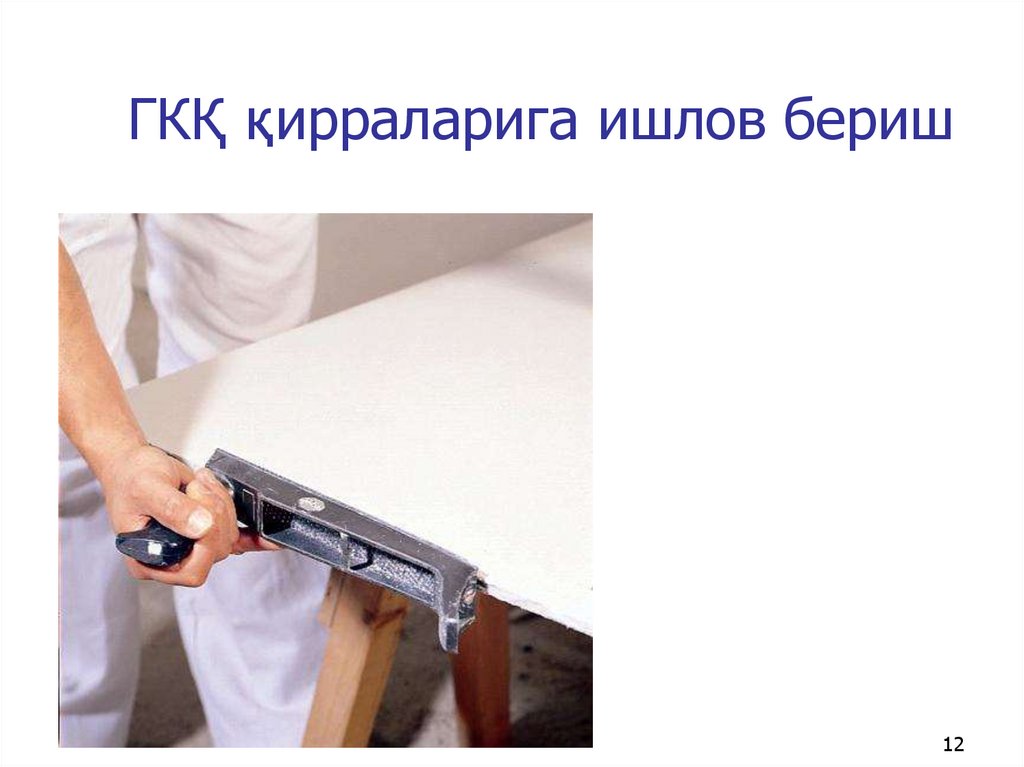

12. ГКҚ қирраларига ишлов бериш

12

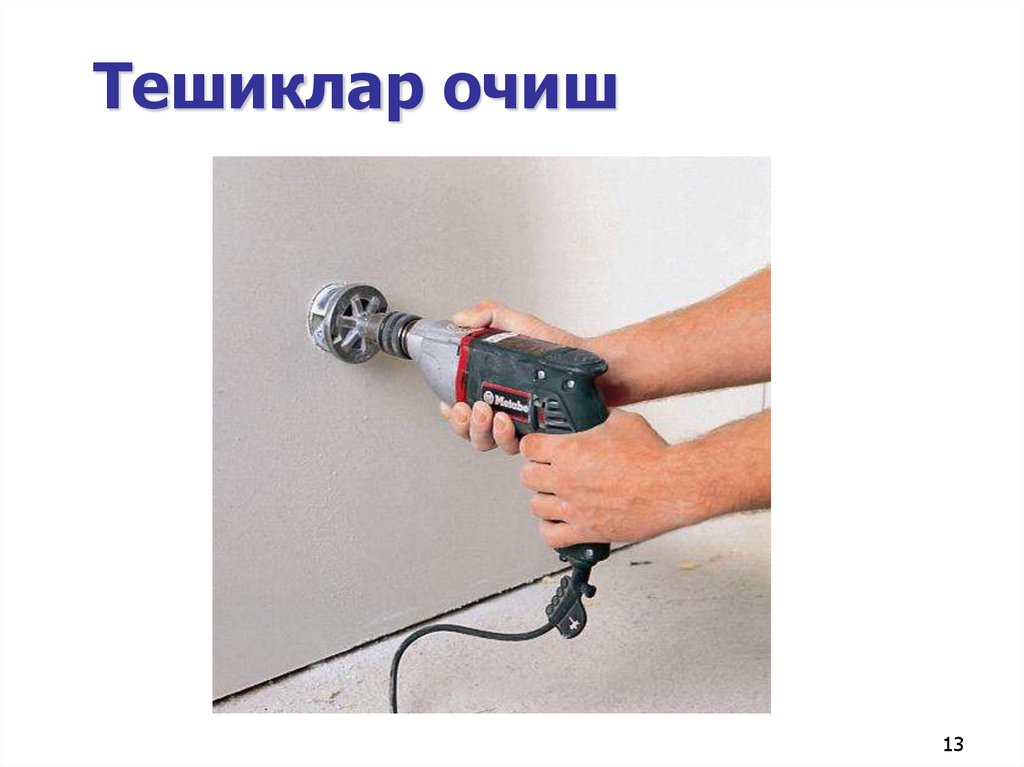

13. Тешиклар очиш

13

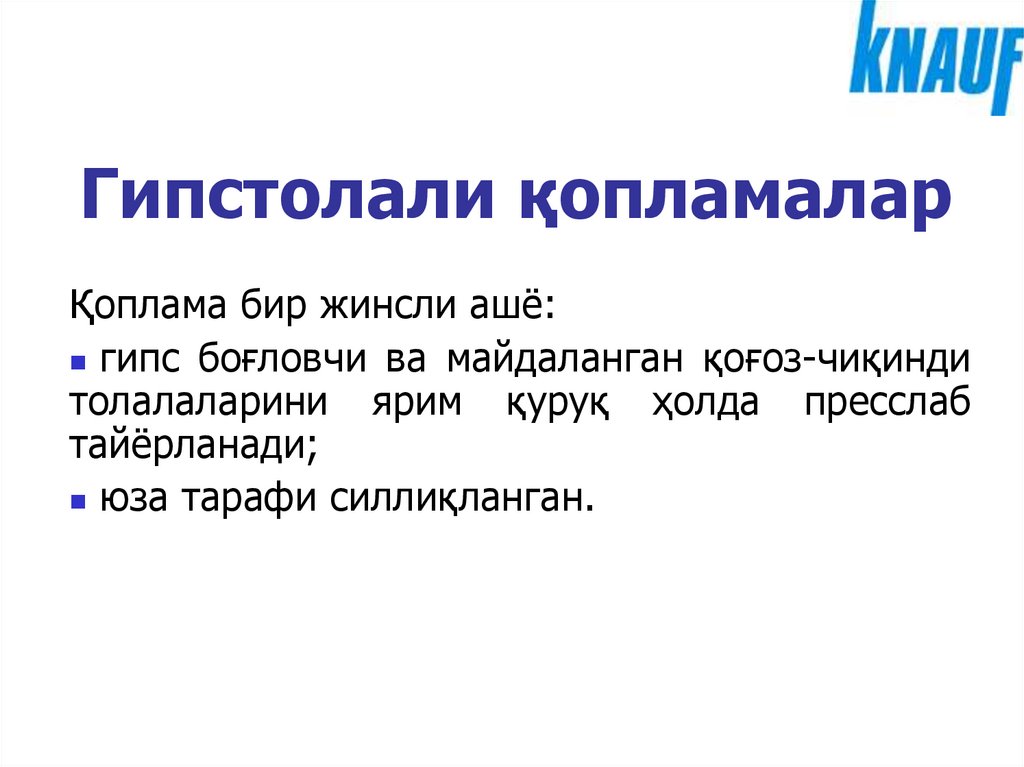

14. Гипстолали қопламалар

Қоплама бир жинсли ашё:
гипс боғловчи ва майдаланган қоғоз-чиқинди
толалаларини ярим қуруқ ҳолда пресслаб
тайёрланади;
юза тарафи силлиқланган.

15. Гипстолали қопламаларнинг турлари

Оддий гипстолали қоплама - ГТҚ;
қуруқ ва меёрий ҳолатдаги бинолар ва хоналарда ички пардоз ишлари учун
намга чидамли гипстолали қопламалар - ГТНЧҚ;
қуруқ,меёрий ва нам ҳолатдаги бино ва хоналарнинг ички пардоз ишлари
учуно
15

16. Гипстолали қопламалар қирраларининг турлари

Қирра кўриниши
Тури
Тўғри қирра
Тўғри қирра
Фальцли қирра
Белгиланиши
ТҚ
ФҚ
16

17. Гипстолали қопламаларнинг оловга чидамлилиги ва ёнғин хавфсизлиги

Ёнувчанлик гуруҳи - Г1 (қийин ёнувчан) ГОСТ 30244-94
бўйича;
Алангаланиш гуруҳи – В1 (қийин алангаланувчан) ГОСТ
30402-96 бўйича;
Тутун ҳосил қилиш бўйича гуруҳи – Д1 (кам тутун ҳосил
қилиш хусусияти билан) ГОСТ 12.1.044-89 бўйича;
токсиклик гуруҳи – Т1 (кам ҳавфли) ГОСТ 12.1.044-89
бўйича;
Аланга тарқалиши бўйича гуруҳи – РП1 ГОСТ 51032-97
бўйича.
17

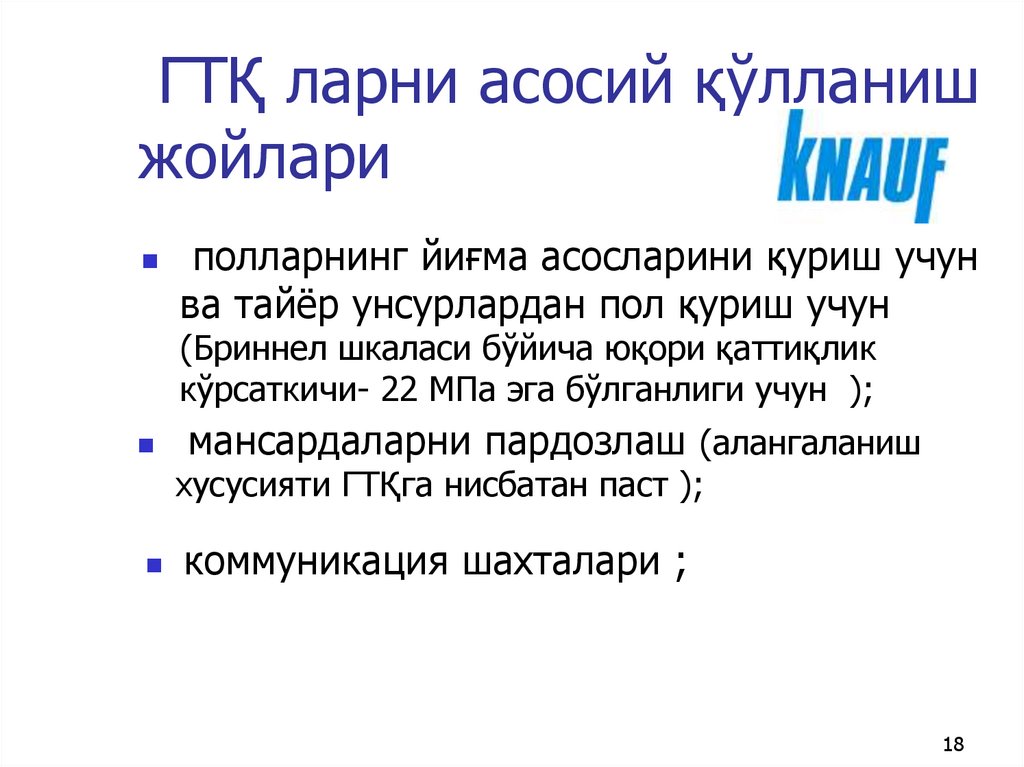

18. ГТҚ ларни асосий қўлланиш жойлари

полларнинг йиғма асосларини қуриш учун
ва тайёр унсурлардан пол қуриш учун
(Бриннел шкаласи бўйича юқори қаттиқлик
кўрсаткичи- 22 МПа эга бўлганлиги учун );
мансардаларни пардозлаш (алангаланиш
хусусияти ГТҚга нисбатан паст );
коммуникация шахталари ;
18

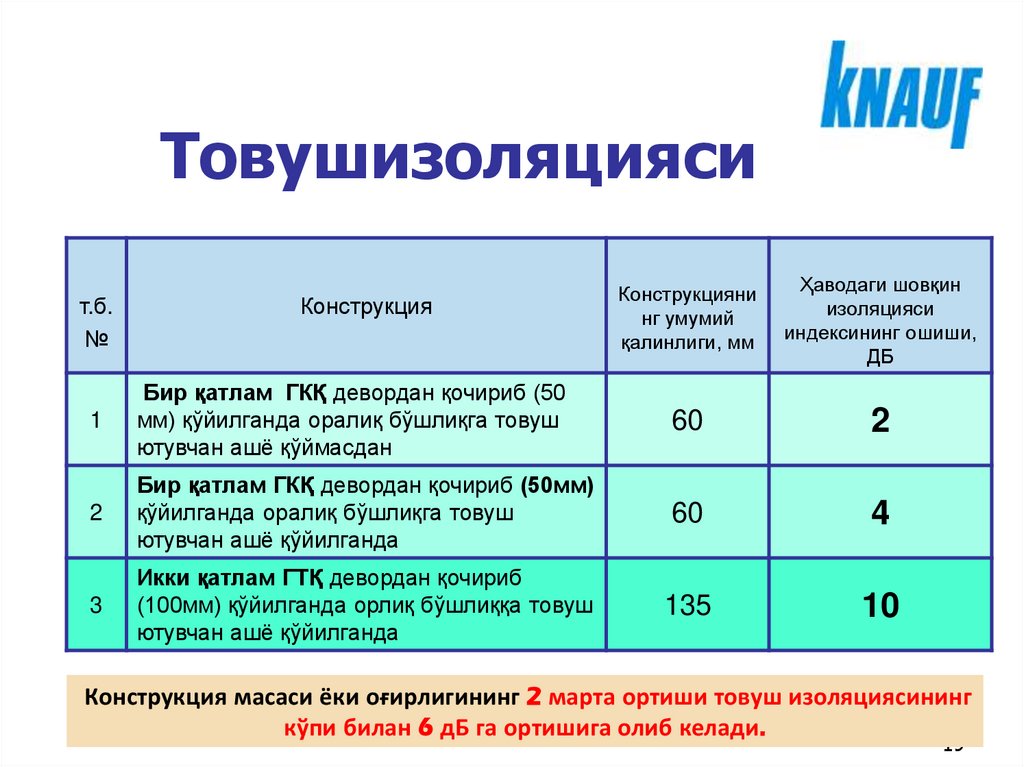

19. Товушизоляцияси

Конструкцияни
нг умумий
қалинлиги, мм
Ҳаводаги шовқин
изоляцияси
индексининг ошиши,
ДБ
1
Бир қатлам ГКҚ девордан қочириб (50
мм) қўйилганда оралиқ бўшлиқга товуш
ютувчан ашё қўймасдан
60
2
2
Бир қатлам ГКҚ девордан қочириб (50мм)
қўйилганда оралиқ бўшлиқга товуш
ютувчан ашё қўйилганда
60
4
3
Икки қатлам ГТҚ девордан қочириб
(100мм) қўйилганда орлиқ бўшлиққа товуш
ютувчан ашё қўйилганда
135
10
т.б.
№
Конструкция
Конструкция масаси ёки оғирлигининг 2 марта ортиши товуш изоляциясининг
кўпи билан 6 дБ га ортишига олиб келади.
19

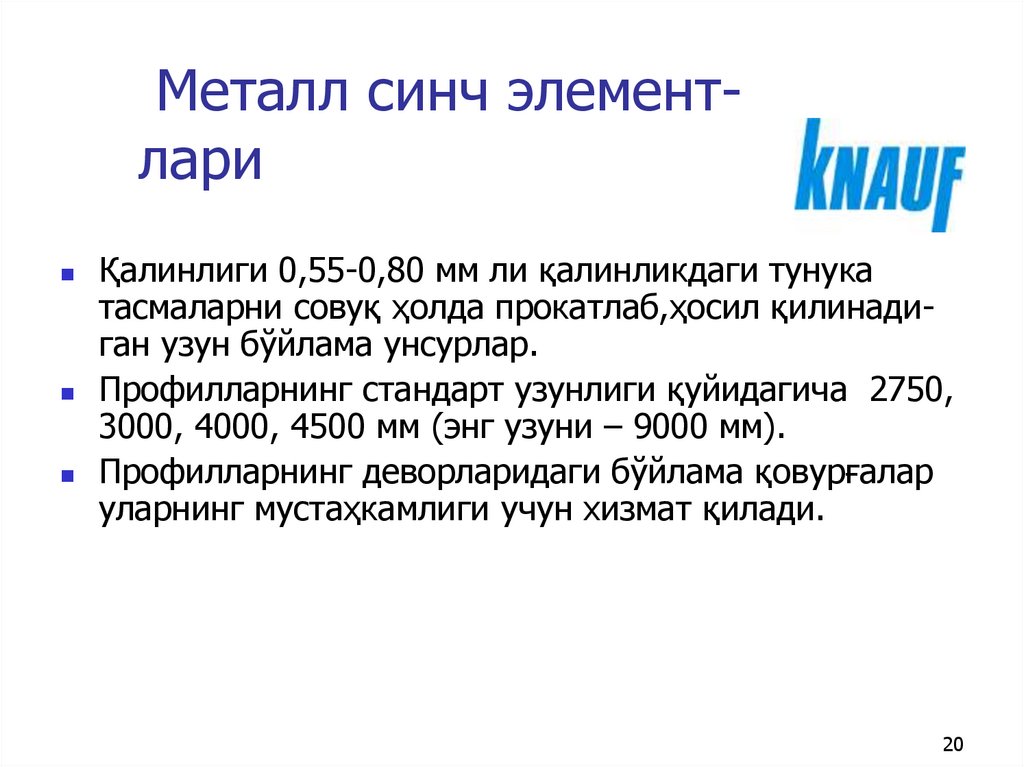

20. Металл синч элемент- лари

Металл синч элементлари
Қалинлиги 0,55-0,80 мм ли қалинликдаги тунука
тасмаларни совуқ ҳолда прокатлаб,ҳосил қилинадиган узун бўйлама унсурлар.
Профилларнинг стандарт узунлиги қуйидагича 2750,
3000, 4000, 4500 мм (энг узуни – 9000 мм).
Профилларнинг деворларидаги бўйлама қовурғалар
уларнинг мустаҳкамлиги учун хизмат қилади.
20

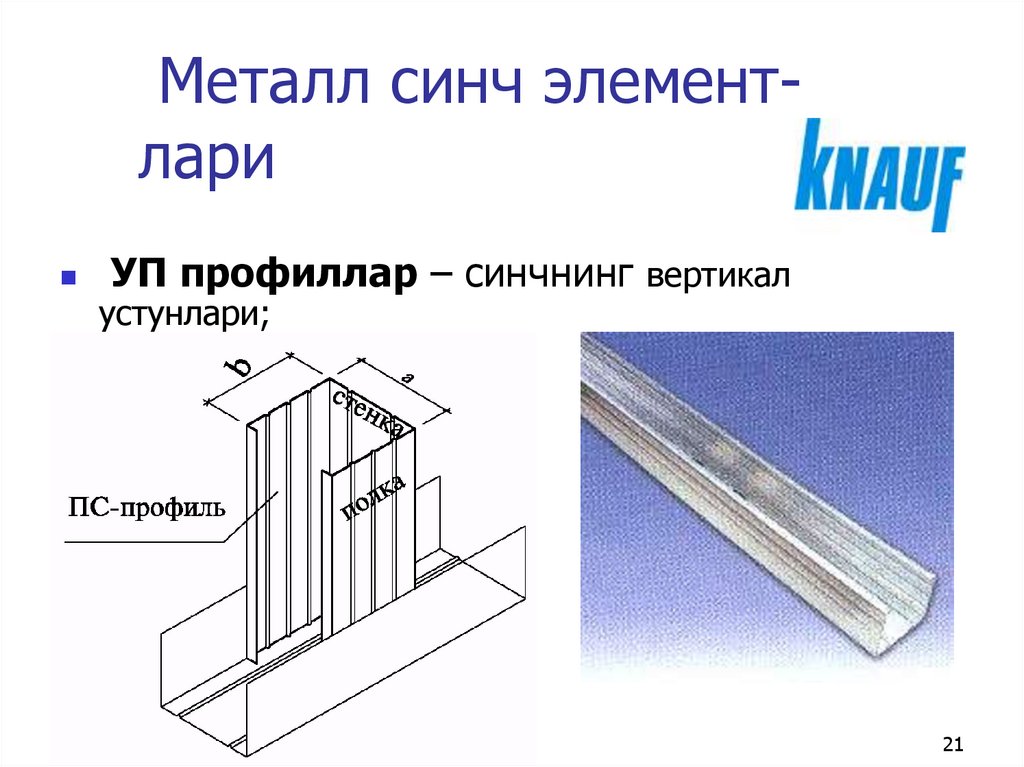

21. Металл синч элемент- лари

Металл синч элементлари
УП профиллар – синчнинг вертикал
устунлари;
21

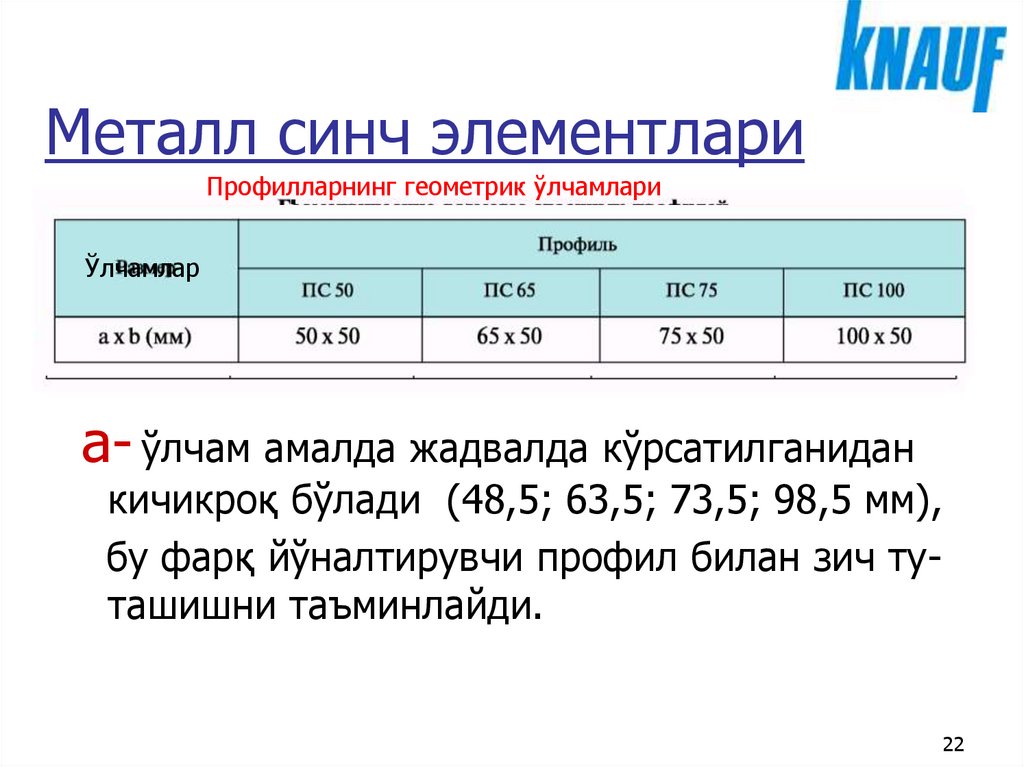

22. Металл синч элементлари

Профилларнинг
геометрик ўлчамлари
.
Ўлчамлар
а- ўлчам амалда жадвалда кўрсатилганидан
кичикроқ бўлади (48,5; 63,5; 73,5; 98,5 мм),
бу фарқ йўналтирувчи профил билан зич туташишни таъминлайди.
22

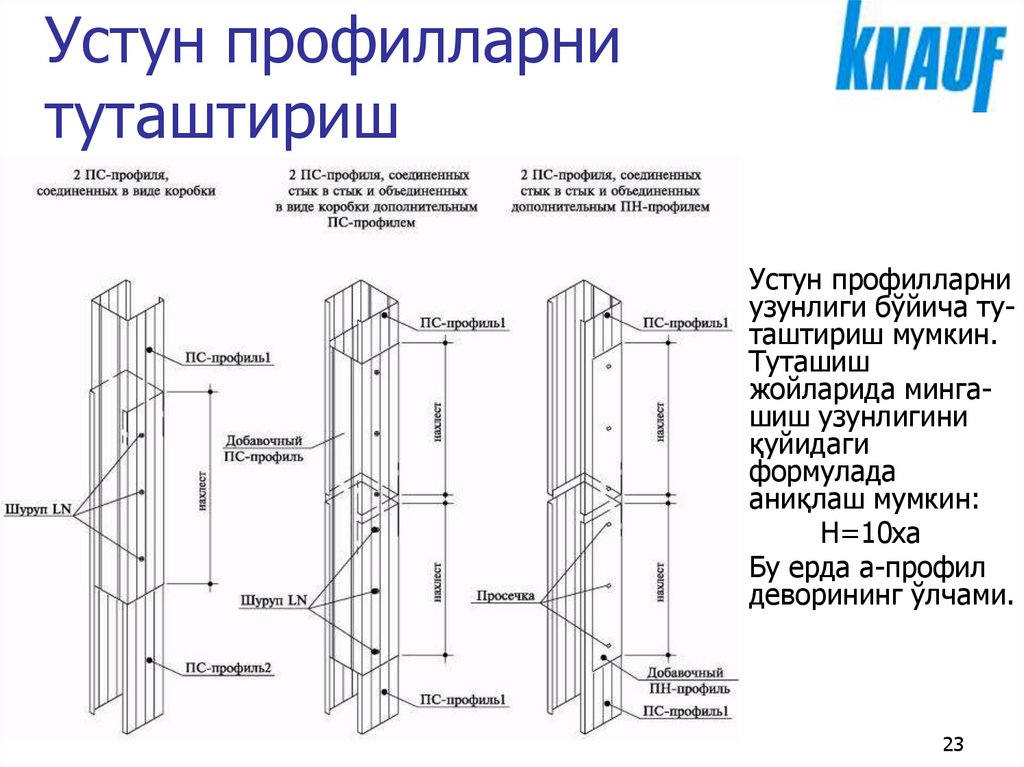

23. Устун профилларни туташтириш

Устун профилларни
узунлиги бўйича туташтириш мумкин.
Туташиш
жойларида мингашиш узунлигини
қуйидаги
формулада
аниқлаш мумкин:
Н=10ха
Бу ерда а-профил
деворининг ўлчами.
23

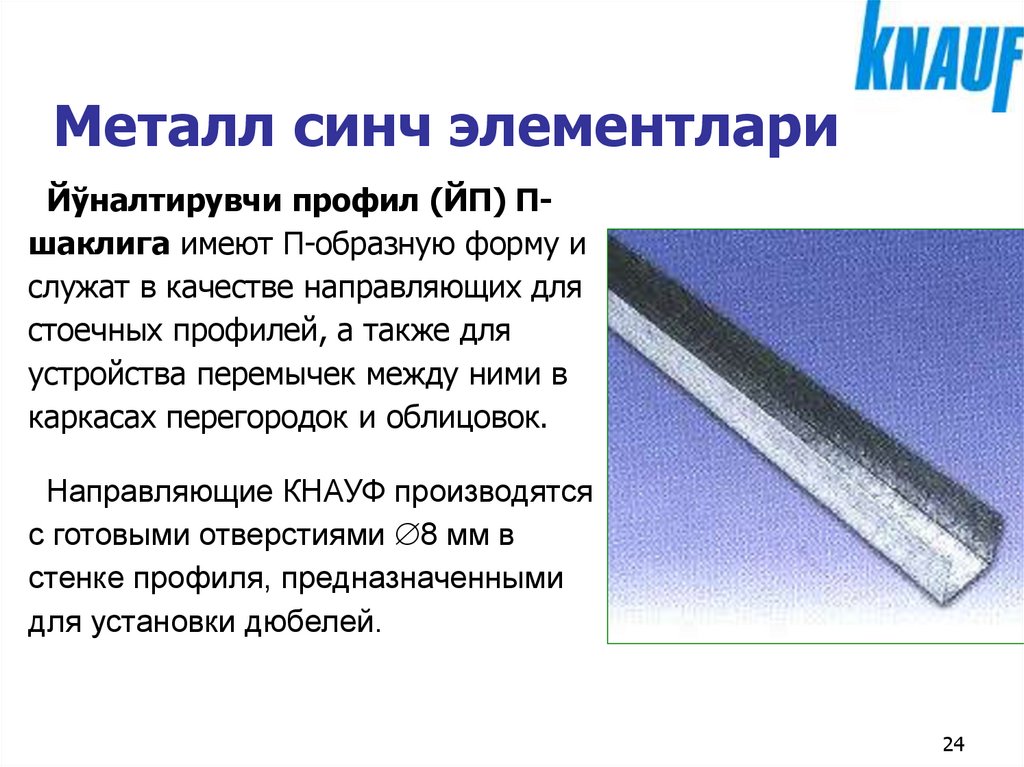

24. Металл синч элементлари

Йўналтирувчи профил (ЙП) Пшаклига имеют П-образную форму и
служат в качестве направляющих для
стоечных профилей, а также для
устройства перемычек между ними в
каркасах перегородок и облицовок.
Направляющие КНАУФ производятся
с готовыми отверстиями 8 мм в
стенке профиля, предназначенными
для установки дюбелей.
24

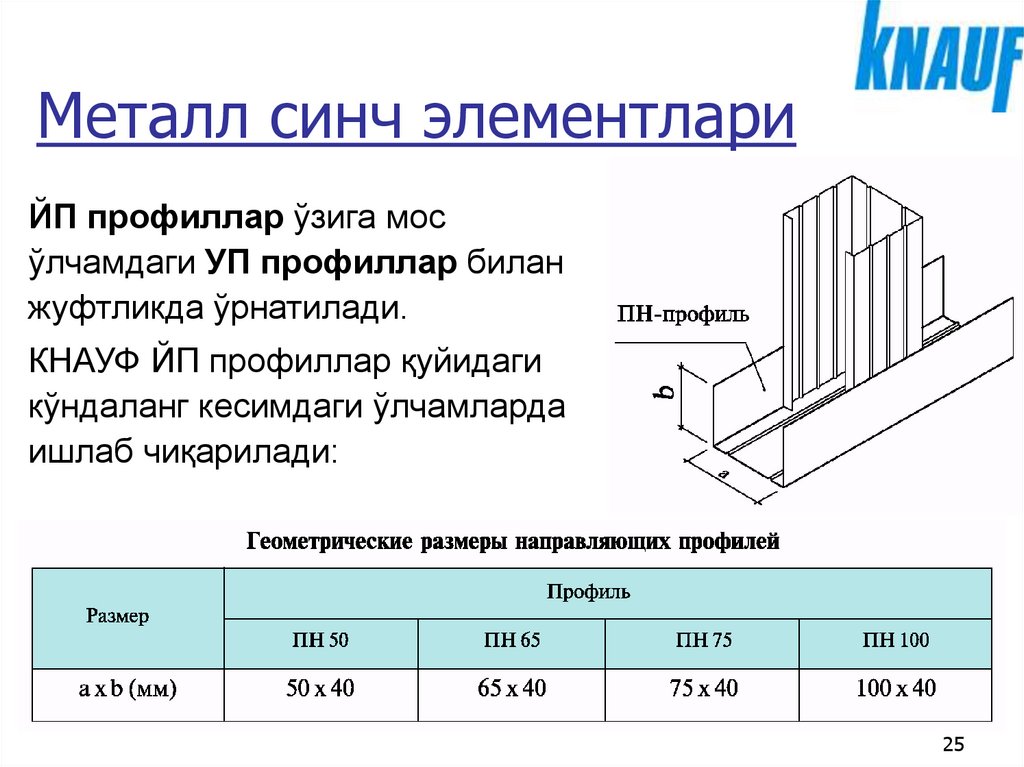

25. Металл синч элементлари

ЙП профиллар ўзига мос
ўлчамдаги УП профиллар билан
жуфтликда ўрнатилади.
КНАУФ ЙП профиллар қуйидаги
кўндаланг кесимдаги ўлчамларда
ишлаб чиқарилади:
25

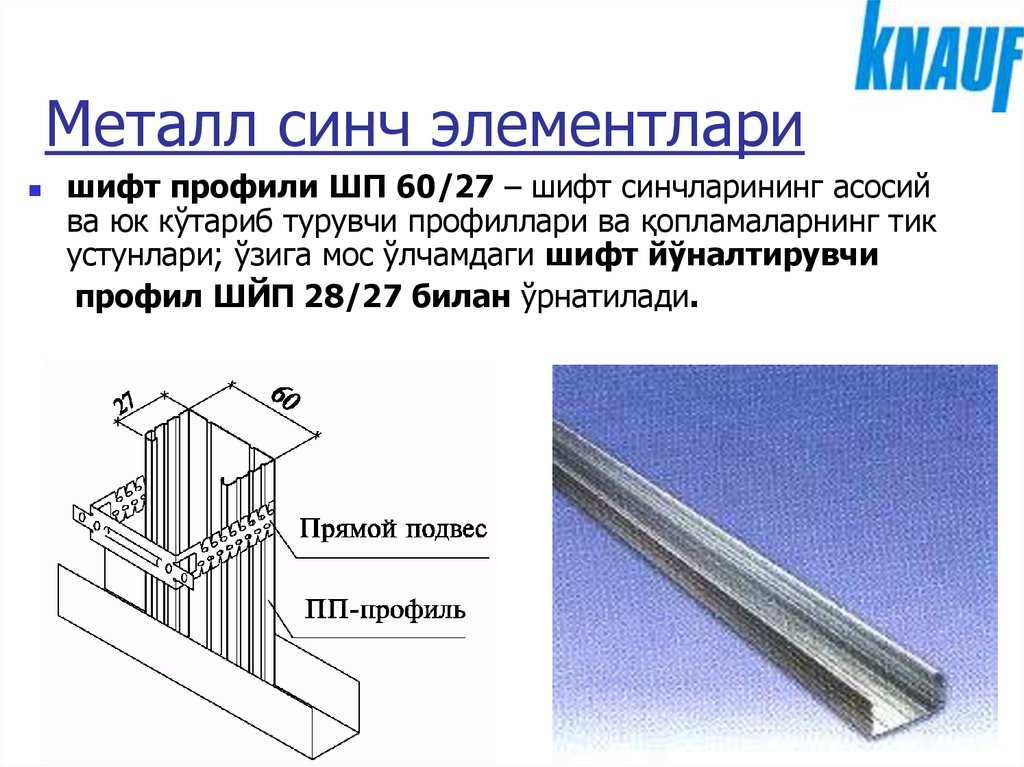

26. Металл синч элементлари

шифт профили ШП 60/27 – шифт синчларининг асосий
ва юк кўтариб турувчи профиллари ва қопламаларнинг тик
устунлари; ўзига мос ўлчамдаги шифт йўналтирувчи
профил ШЙП 28/27 билан ўрнатилади.
26

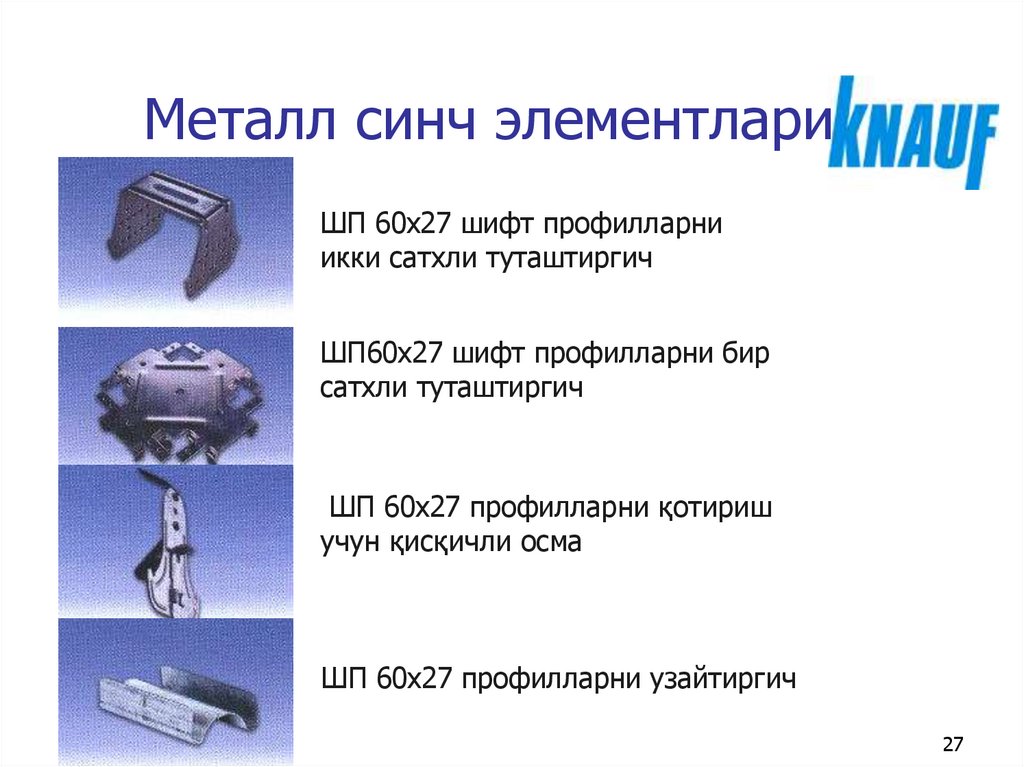

27. Металл синч элементлари

ШП 60х27 шифт профилларни
икки сатхли туташтиргич
ШП60х27 шифт профилларни бир
сатхли туташтиргич
ШП 60х27 профилларни қотириш
учун қисқичли осма
ШП 60х27 профилларни узайтиргич
27

28. Ёрдамчи ашёлар

28

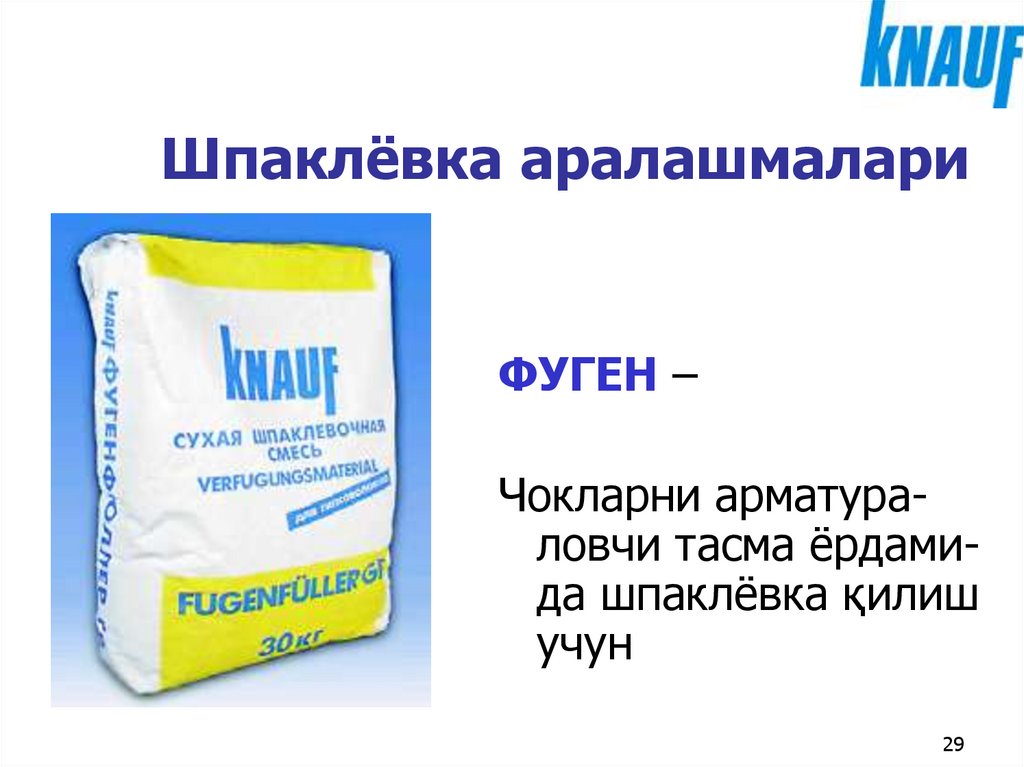

29. Шпаклёвка аралашмалари

ФУГЕН –
Чокларни арматураловчи тасма ёрдамида шпаклёвка қилиш
учун
29

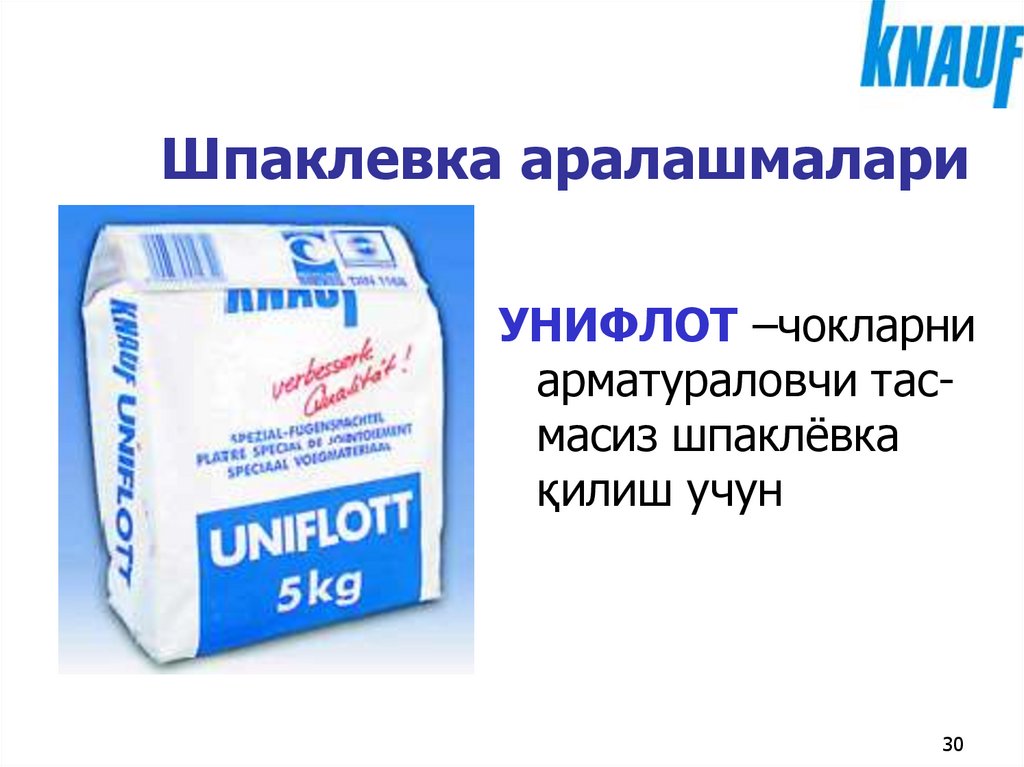

30. Шпаклевка аралашмалари

УНИФЛОТ –чокларни
арматураловчи тасмасиз шпаклёвка
қилиш учун
30

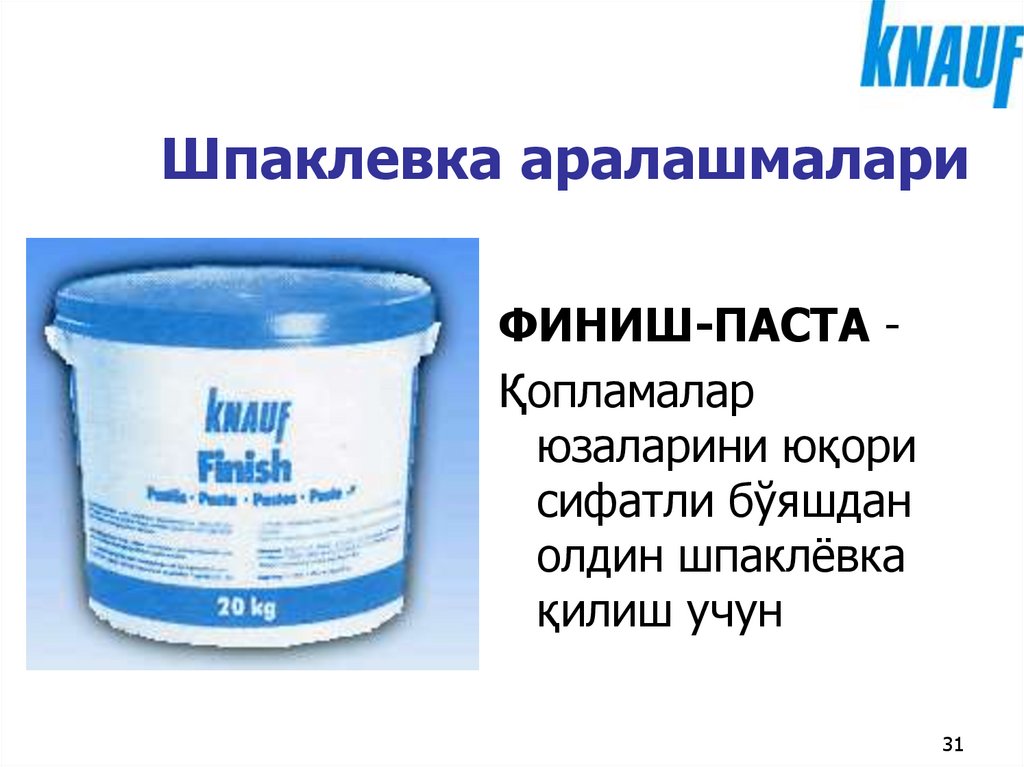

31. Шпаклевка аралашмалари

ФИНИШ-ПАСТА Қопламалар
юзаларини юқори
сифатли бўяшдан
олдин шпаклёвка
қилиш учун
31

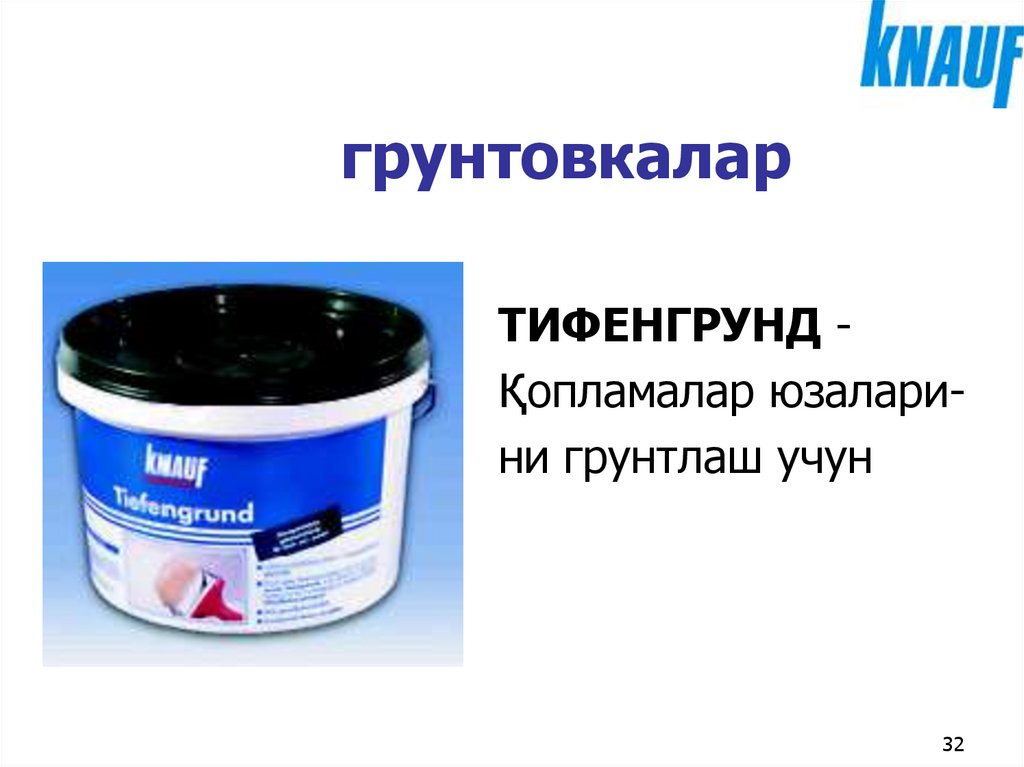

32. грунтовкалар

ТИФЕНГРУНД Қопламалар юзаларини грунтлаш учун
32

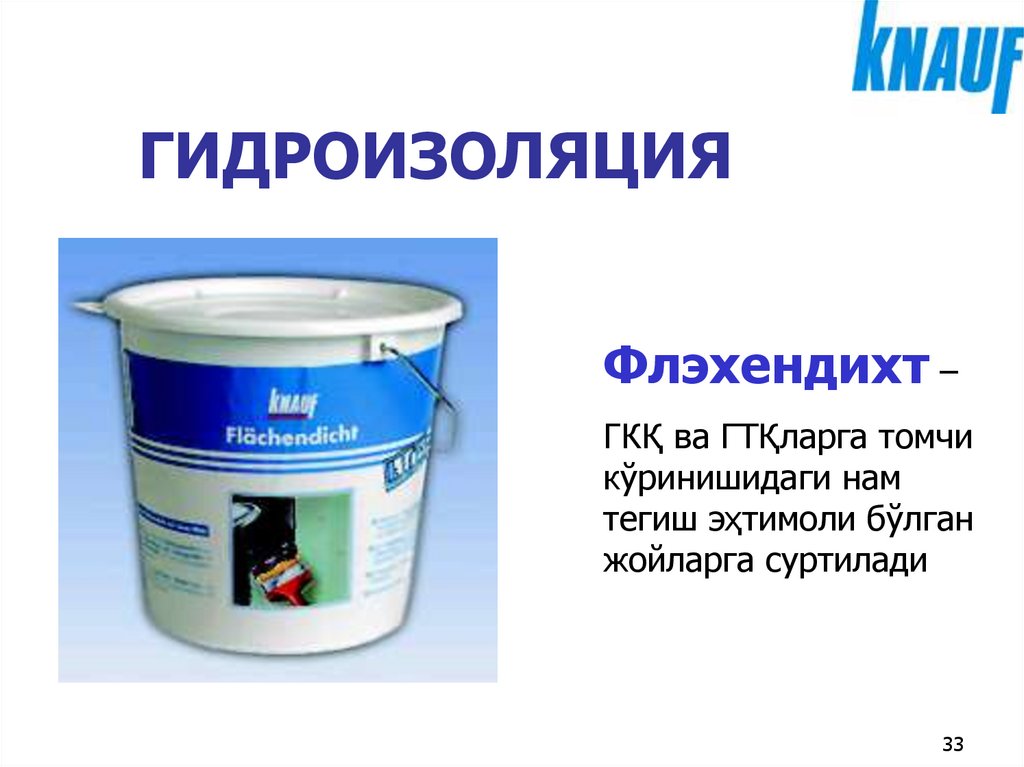

33. ГИДРОИЗОЛЯЦИЯ

Флэхендихт –
ГКҚ ва ГТҚларга томчи
кўринишидаги нам
тегиш эҳтимоли бўлган
жойларга суртилади
33

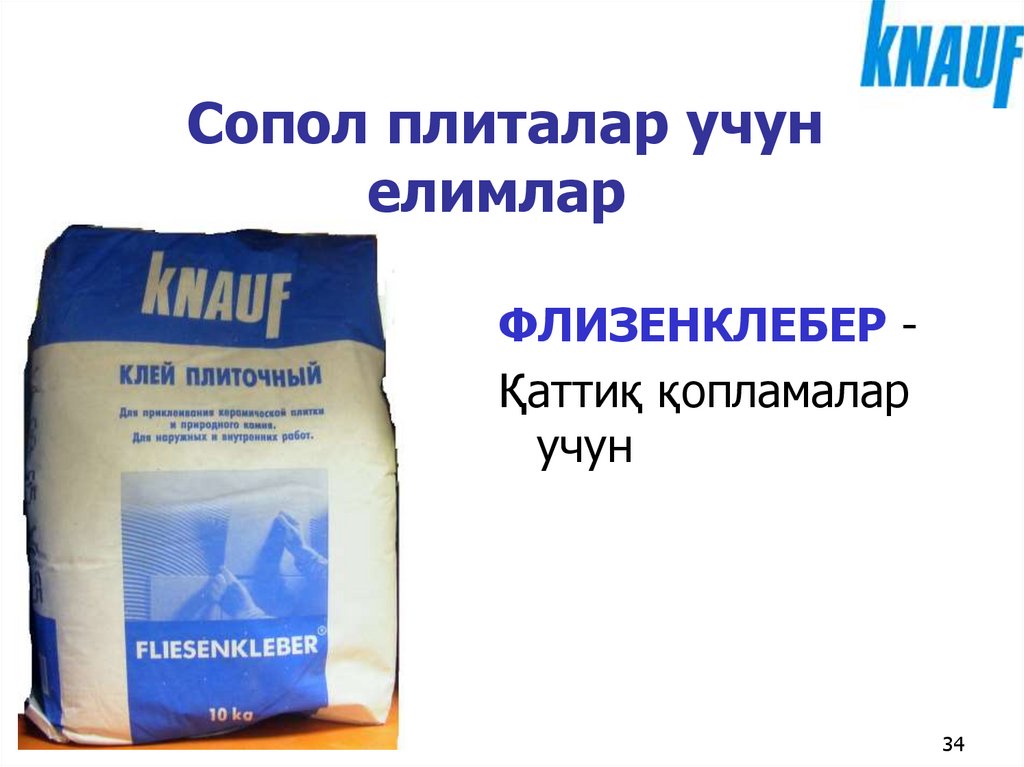

34. Сопол плиталар учун елимлар

ФЛИЗЕНКЛЕБЕР Қаттиқ қопламалар
учун
34

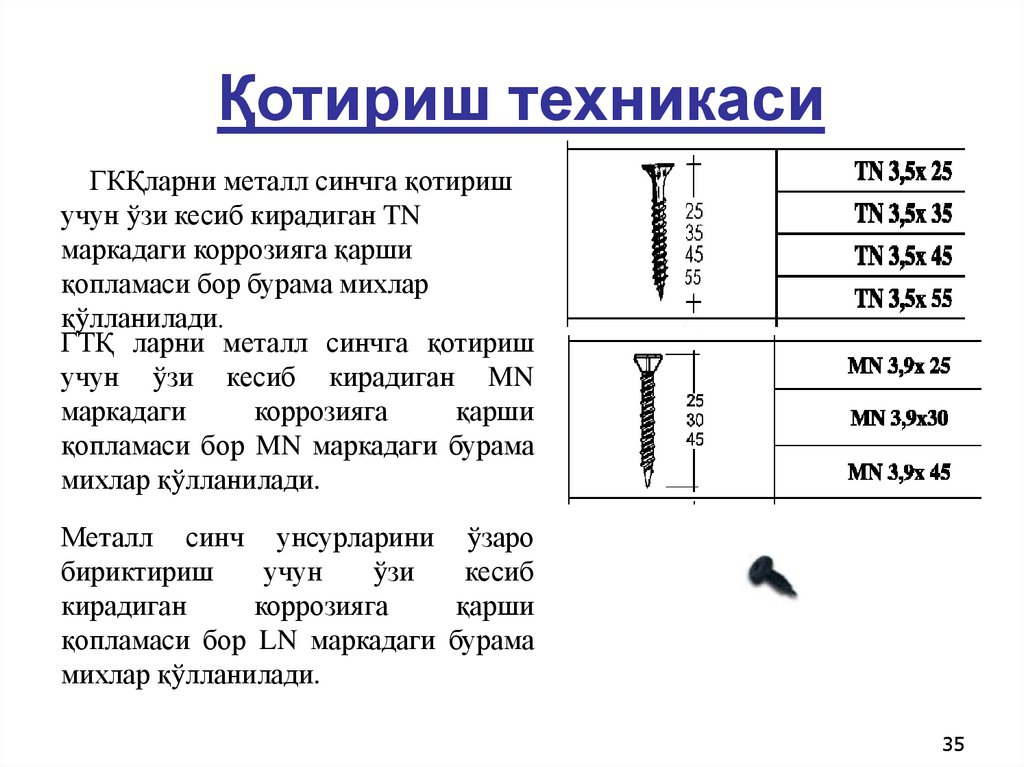

35. Қотириш техникаси

ГКҚларни металл синчга қотириш
учун ўзи кесиб кирадиган TN
маркадаги коррозияга қарши
қопламаси бор бурама михлар
қўлланилади.
ГТҚ ларни металл синчга қотириш
учун ўзи кесиб кирадиган MN
маркадаги
коррозияга
қарши
қопламаси бор MN маркадаги бурама
михлар қўлланилади.
Металл синч унсурларини ўзаро
бириктириш
учун
ўзи
кесиб
кирадиган
коррозияга
қарши
қопламаси бор LN маркадаги бурама
михлар қўлланилади.
35

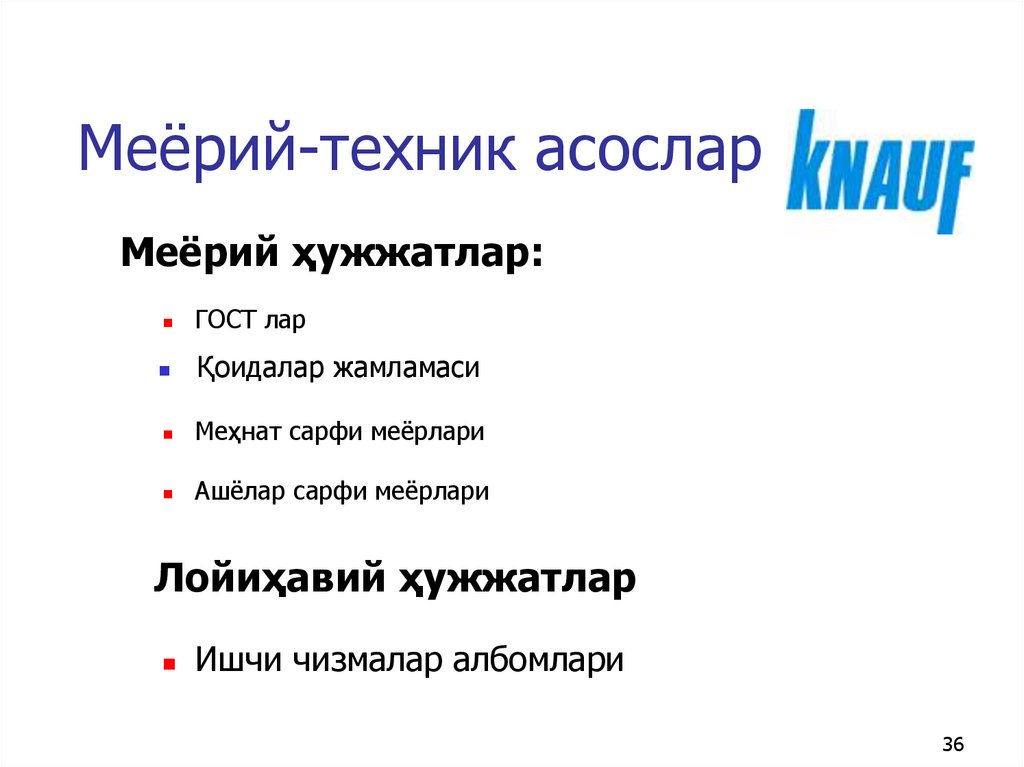

36. Меёрий-техник асослар

Меёрий ҳужжатлар:
ГОСТ лар
Қоидалар жамламаси
Меҳнат сарфи меёрлари
Ашёлар сарфи меёрлари
Лойиҳавий ҳужжатлар
Ишчи чизмалар албомлари
36

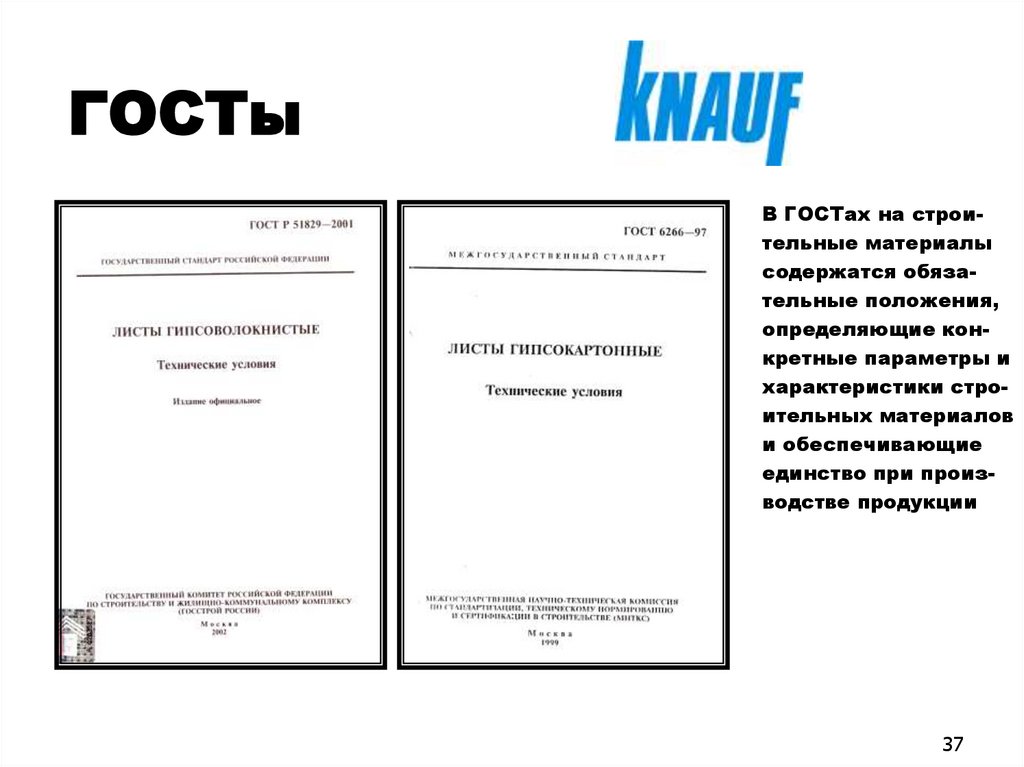

37.

ГОСТы
В ГОСТах на строительные материалы
содержатся обязательные положения,
определяющие конкретные параметры и
характеристики строительных материалов
и обеспечивающие
единство при производстве продукции
37

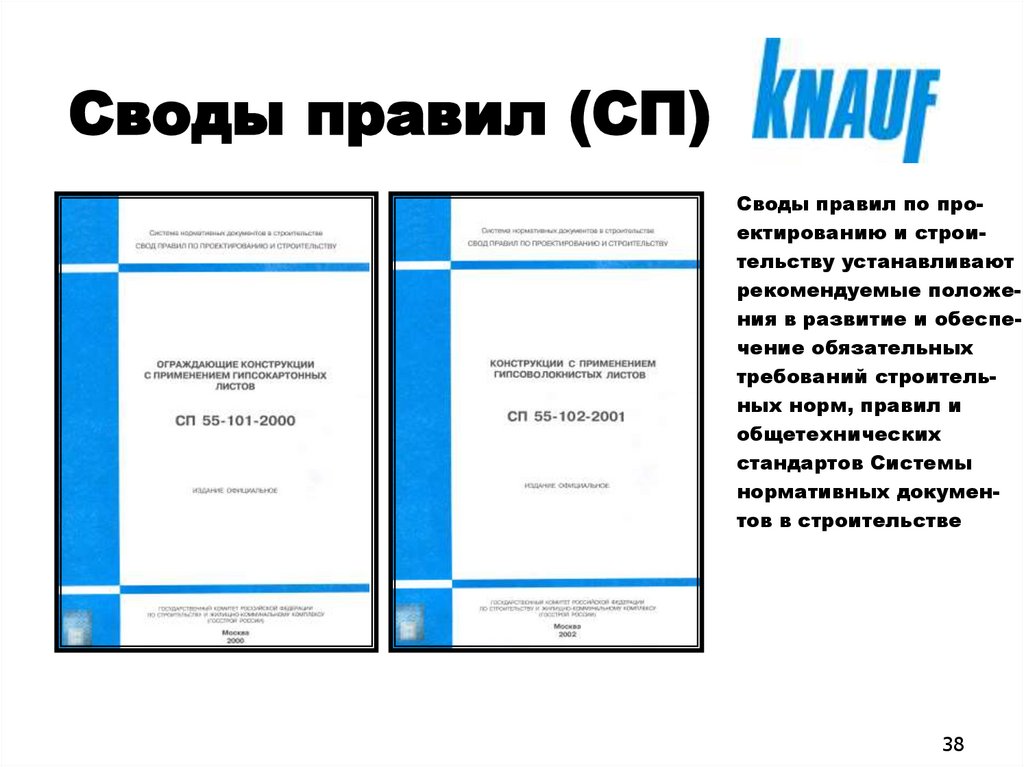

38.

Своды правил (СП)
Своды правил по проектированию и строительству устанавливают
рекомендуемые положения в развитие и обеспечение обязательных
требований строительных норм, правил и
общетехнических
стандартов Системы
нормативных документов в строительстве
38

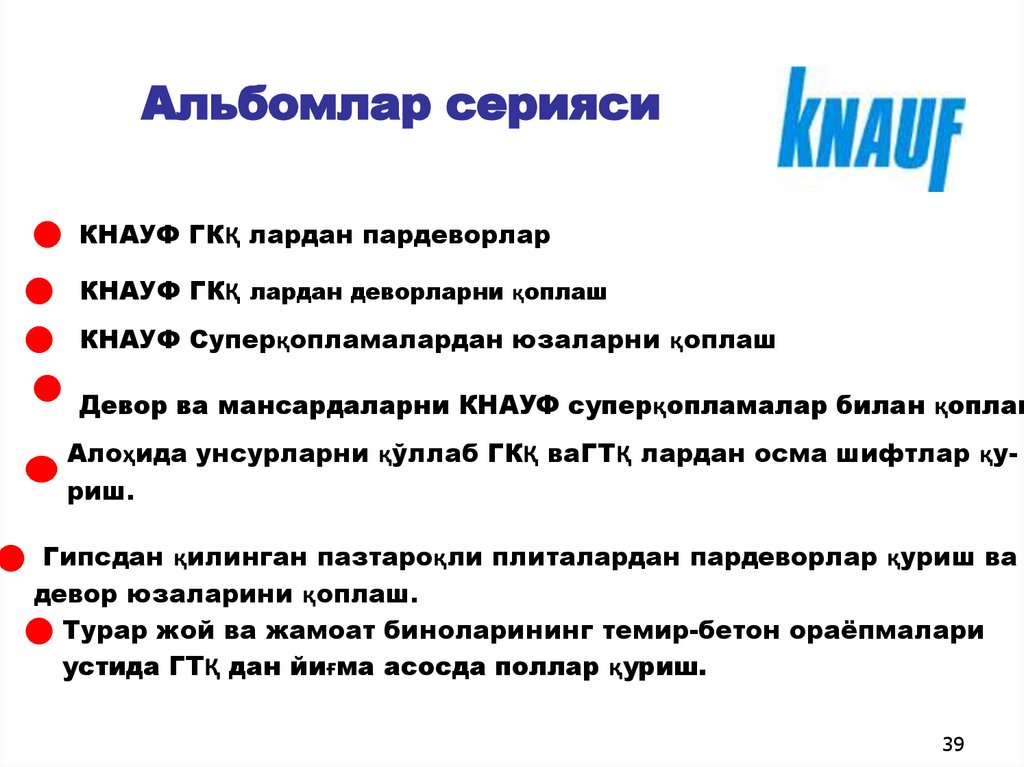

39.

Альбомлар серияси
КНАУФ ГКҚ лардан пардеворлар
КНАУФ ГКҚ лардан деворларни қоплаш
КНАУФ Суперқопламалардан юзаларни қоплаш
Девор ва мансардаларни КНАУФ суперқопламалар билан қоплаш
Алоҳида унсурларни қўллаб ГКҚ ваГТҚ лардан осма шифтлар қуриш.
Гипсдан қилинган пазтароқли плиталардан пардеворлар қуриш ва
девор юзаларини қоплаш.
Турар жой ва жамоат биноларининг темир-бетон ораёпмалари
устида ГТҚ дан йиғма асосда поллар қуриш.
39

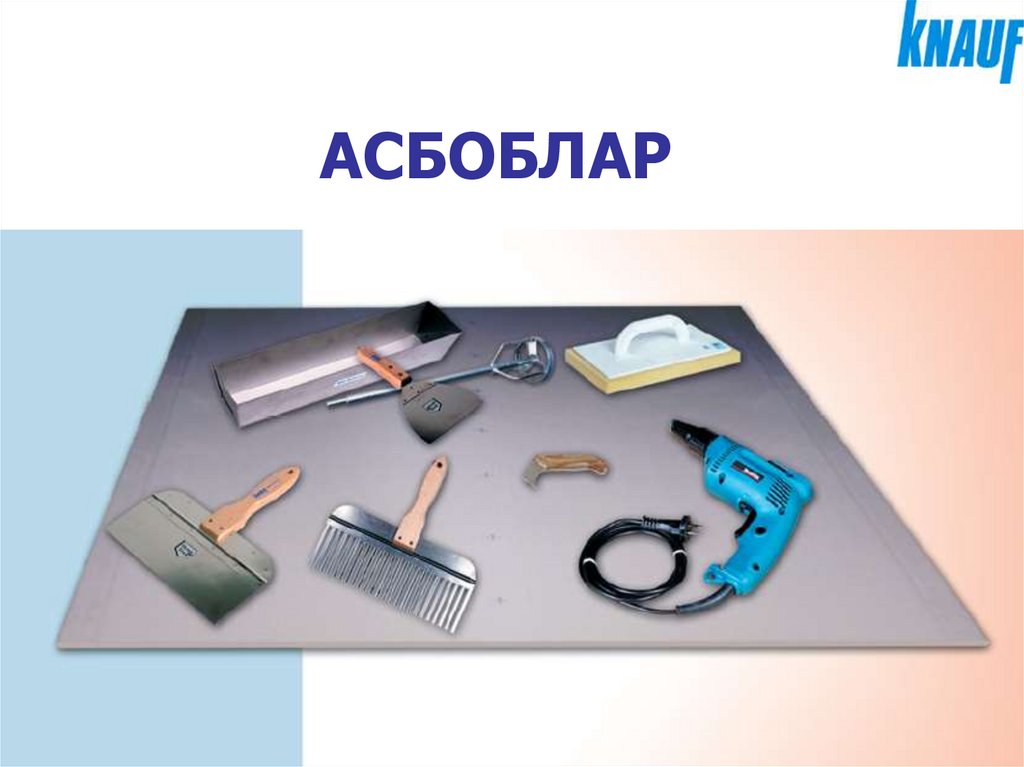

40. АСБОБЛАР
