Разрез центральной зоны РУ СМ - 3

1.

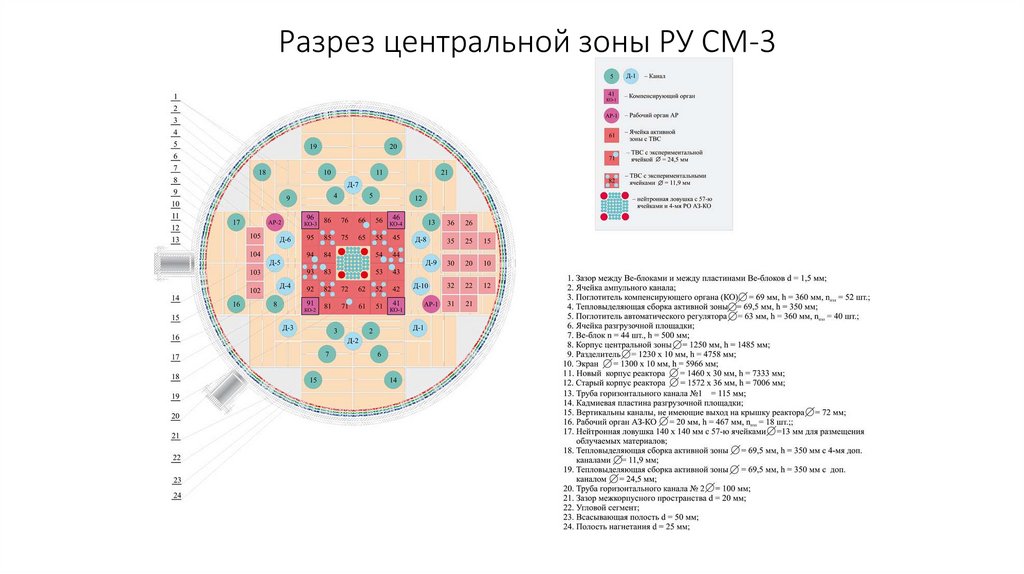

Разрез центральной зоны РУ СМ-3

2.

3.

4.

5.

6.

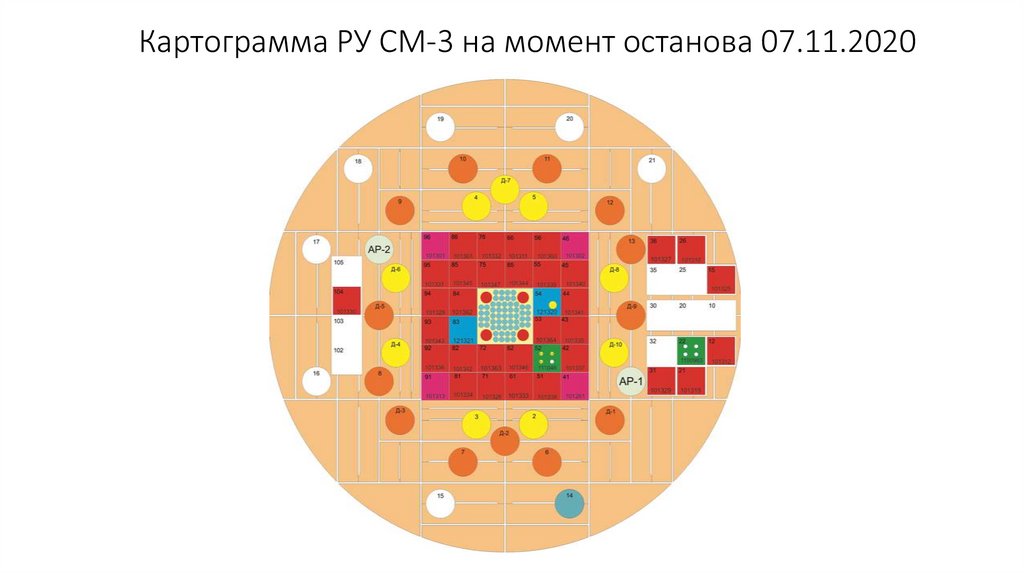

Картограмма РУ СМ-3 на момент останова 07.11.2020

7.

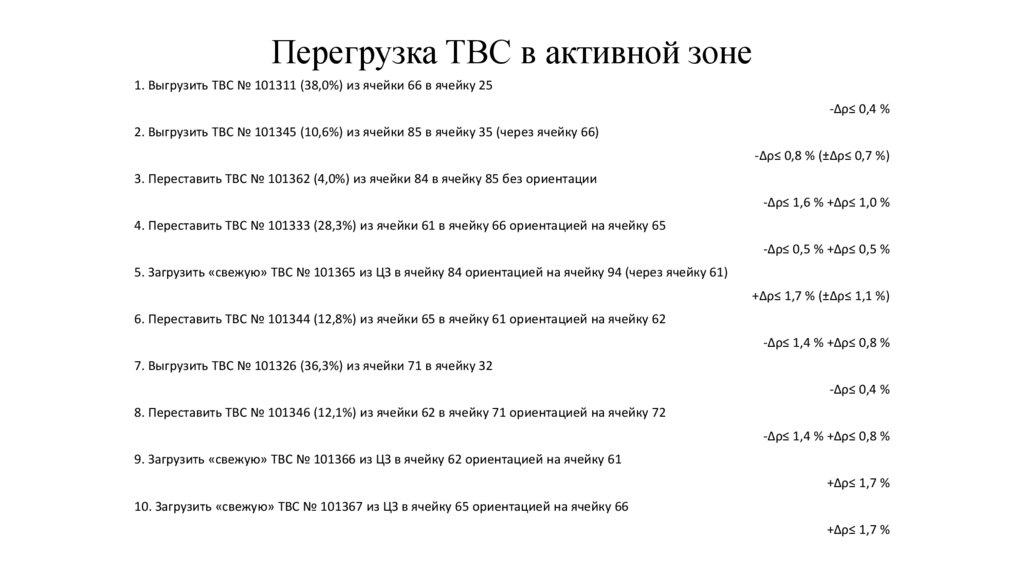

Перегрузка ТВС в активной зоне
1. Выгрузить ТВС № 101311 (38,0%) из ячейки 66 в ячейку 25
-Δρ≤ 0,4 %
2. Выгрузить ТВС № 101345 (10,6%) из ячейки 85 в ячейку 35 (через ячейку 66)
-Δρ≤ 0,8 % (±Δρ≤ 0,7 %)
3. Переставить ТВС № 101362 (4,0%) из ячейки 84 в ячейку 85 без ориентации
-Δρ≤ 1,6 % +Δρ≤ 1,0 %
4. Переставить ТВС № 101333 (28,3%) из ячейки 61 в ячейку 66 ориентацией на ячейку 65
-Δρ≤ 0,5 % +Δρ≤ 0,5 %
5. Загрузить «свежую» ТВС № 101365 из ЦЗ в ячейку 84 ориентацией на ячейку 94 (через ячейку 61)
+Δρ≤ 1,7 % (±Δρ≤ 1,1 %)
6. Переставить ТВС № 101344 (12,8%) из ячейки 65 в ячейку 61 ориентацией на ячейку 62
-Δρ≤ 1,4 % +Δρ≤ 0,8 %
7. Выгрузить ТВС № 101326 (36,3%) из ячейки 71 в ячейку 32
-Δρ≤ 0,4 %
8. Переставить ТВС № 101346 (12,1%) из ячейки 62 в ячейку 71 ориентацией на ячейку 72
-Δρ≤ 1,4 % +Δρ≤ 0,8 %
9. Загрузить «свежую» ТВС № 101366 из ЦЗ в ячейку 62 ориентацией на ячейку 61
+Δρ≤ 1,7 %
10. Загрузить «свежую» ТВС № 101367 из ЦЗ в ячейку 65 ориентацией на ячейку 66
+Δρ≤ 1,7 %

8.

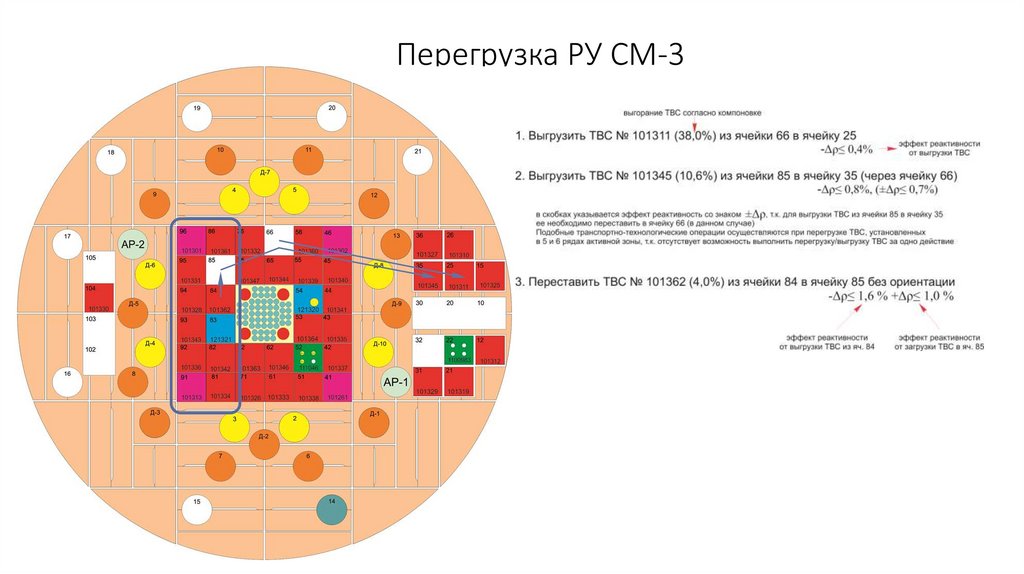

Перегрузка РУ СМ-3

9.

Перегрузка РУ СМ-3
4. Переставить ТВС № 101333 (28,3%) из ячейки 61 в ячейку
66 ориентацией на ячейку 65
-Δρ≤ 0,5 % +Δρ≤ 0,5 %
5. Загрузить «свежую» ТВС № 101365 из ЦЗ в ячейку 84
ориентацией на ячейку 94 (через ячейку 61)
+Δρ≤ 1,7 % (±Δρ≤ 1,1 %)

10.

Перегрузка РУ СМ-3
6. Переставить ТВС № 101344 (12,8%) из ячейки 65 в ячейку
61 ориентацией на ячейку 62
-Δρ≤ 1,4 % +Δρ≤ 0,8 %
7. Выгрузить ТВС № 101326 (36,3%) из ячейки 71 в ячейку 32
-Δρ≤ 0,4 %

11.

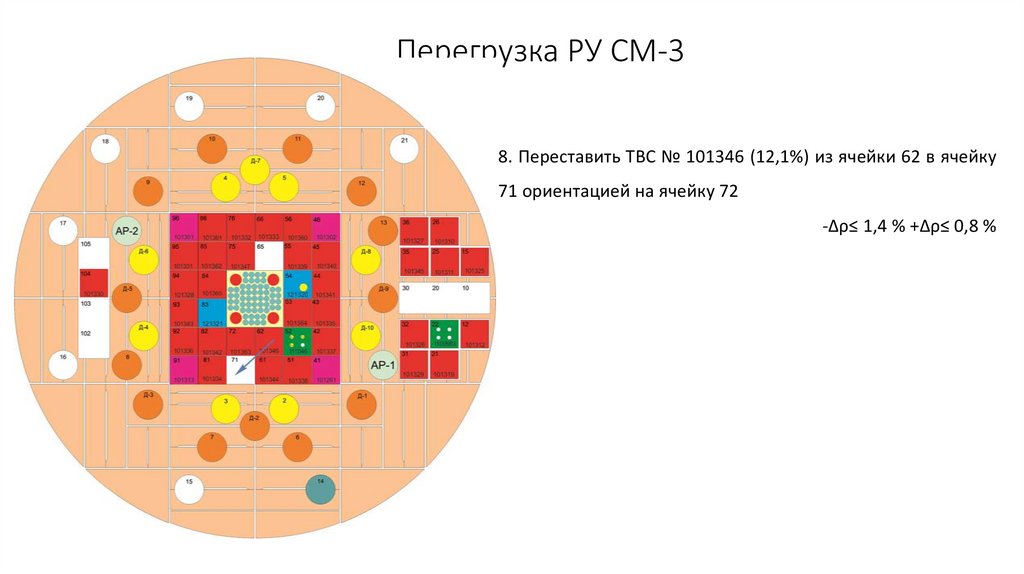

Перегрузка РУ СМ-3
8. Переставить ТВС № 101346 (12,1%) из ячейки 62 в ячейку
71 ориентацией на ячейку 72
-Δρ≤ 1,4 % +Δρ≤ 0,8 %

12.

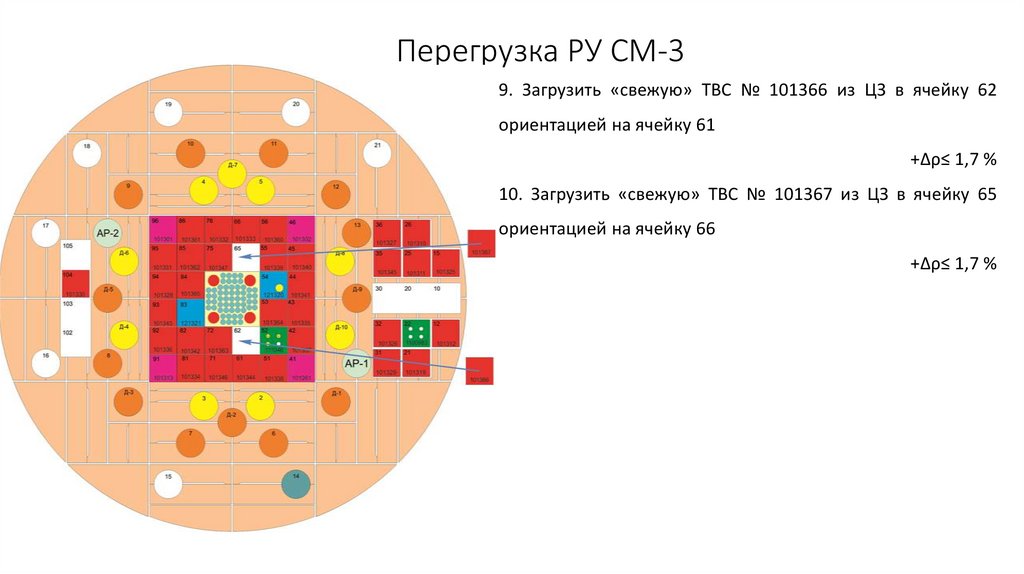

Перегрузка РУ СМ-3
9. Загрузить «свежую» ТВС № 101366 из ЦЗ в ячейку 62
ориентацией на ячейку 61
+Δρ≤ 1,7 %
10. Загрузить «свежую» ТВС № 101367 из ЦЗ в ячейку 65
ориентацией на ячейку 66
+Δρ≤ 1,7 %

13.

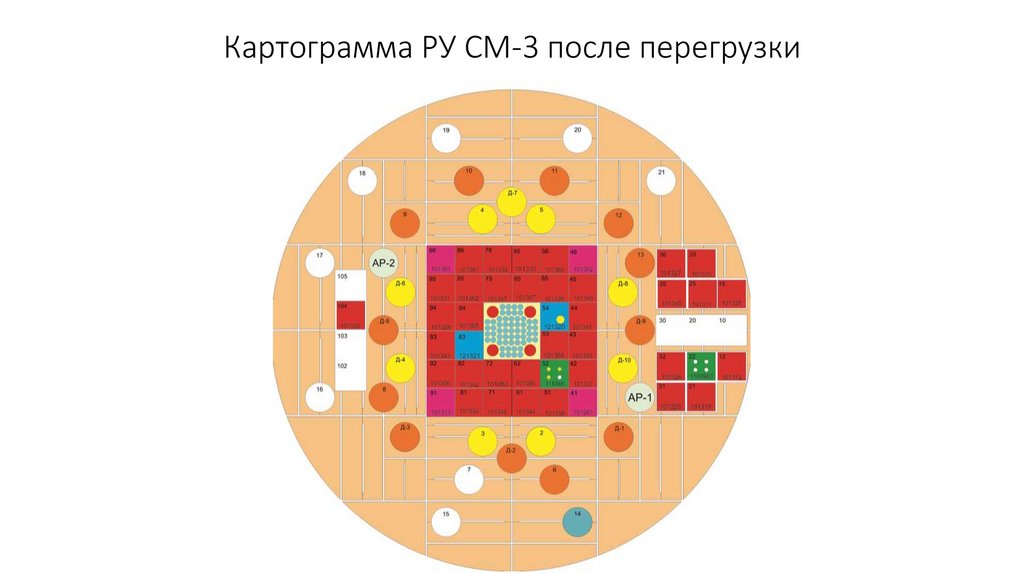

Картограмма РУ СМ-3 после перегрузки
